日本RIX瑞顾克斯液压旋转接头LX86V-244

品牌:日本RIX瑞顾克斯

规格型号:LX86V-244

性能简述:日本瑞顾克斯株式会社液压旋转接头LX86V-244 主轴用轴承内藏型旋转接头(立式空转对应型) LX84M · LX86M 已取得专利 LX84V · LX86V 支持无流体运行 ●密封面的磨损极小,即时无冷

咨询热线: 15818598199
详细介绍 日本RIX瑞顾克斯株式会社液压旋转接头LX86V-244
主轴用轴承内藏型旋转接头(立式空转对应型)
LX84M · LX86M           已取得专利
LX84V · LX86V
支持无流体运行
●密封面的磨损极小,即时无冷却液润滑条件下也 能空转。
支持立式安装
●采用新机制明显改善排水效果,即使立式安装也 能经久耐用。
●LX84的供给口为直向, LX86为转向
●安装部位234的内口径为16,螺纹M16×1.5  ( 左 旋)。244的内口径为18,螺纹M16×1.5 ( 左 旋 ) 。
使用条件
使用流体 水溶性/油性冷却液油雾、干气体
标准流量 20L/min(冷却液)
使用温度 最高60℃
压力
(最高)
冷却液7MPa(选项12MPa) 油 雾 1 M P a
干气体1MPa(LX84V、LX86V)
旋转数 最高15,000min-1
            (      )
L91M · L92M
高速旋转型
●为最小限度地抑制高速旋转时的滑动,我们不断 提高旋转轴的精密度,并考虑轴承受压时给予预 定压力的设计。
●L91的供给口为直向, L92为转向
●安装部位234的内口径为16,螺纹M16×1.5  ( 左 旋)。244的内口径为18,螺纹M16×1.5 ( 左 旋 ) 。(安装部位的形状请参照P14)
●支持立式安装。
使用条件
使用流体 水溶性/油性冷却液油雾
标准流量 20L/min(冷却液)
使用温度 最高60℃
压力
(最高)
冷却液7MPa(选项12MPa) 油雾0.7MPa
旋转数 最高16,000min-'(9MPa) 12,000min-'(12MPa)
            (      )
L95M · L96M
标准旋转型
●本款是轴承内藏式旋转接头的标准品,可以实现 高速旋转、低价格、长寿命等要求。
●L95 的供给口为直向, L96 的为转向
●安装部位234的内口径为16,螺纹M16×1.5     ( 左
旋)。244的内口径为18,螺纹M16×1.5  ( 左
旋 ) 。 (安装部位的形状请参照P14)
● 卧式安装专用
使用条件
使用流体 水溶性/油性冷却液油雾
标准流量 20L/min(冷却液)
使用温度 最高60℃
压力
(最高)
冷却液7MPa
油雾0.7 MPa
旋转数 最高6.000min-1
LX 和L系列的轴承内置式旋转接头是直接连接主轴、轴承、旋转部分和固定部分等部件的一体形接头。它独立于主轴之外,安装简单,维修方便,因此在加工行业获得了极为广泛的应用。
型号表示
LX86系列旋转接头型号说明
轴承内置式旋转接头选型表
旋转接头型号 使用流体 最高压力
(MPa)
最高转速 (min-1) 特征
LX84M(V)-234、244

冷却液
油雾
兼用可
冷却液7(12) 油雾1
(干气体1)  (LX84V  LX86V)

15,000
支持无流体时空运转
LX86M(V)-234、244
L91M-234、244 冷却液12
油雾0.7

16,000
冷却液用超高速、高压型
L92M-234、244
L95M-234、244 冷却液7
油雾0.7
6,000 冷却液用高速、标准型
L96M-234、244
产品实拍图

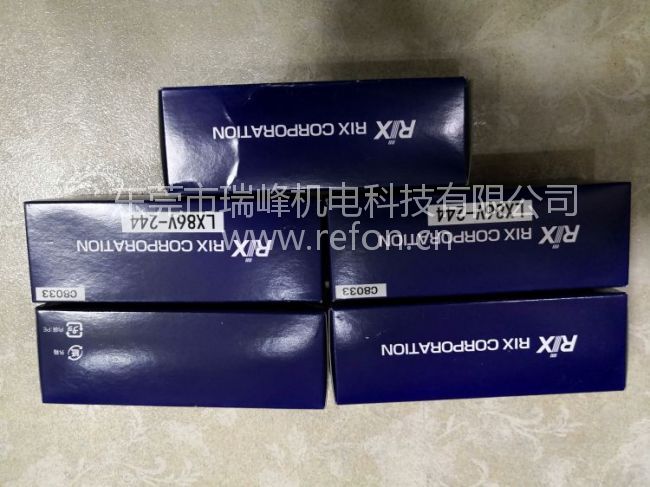

日本RIX瑞顾克斯株式会社液压旋转接头LX86V-244外包装图

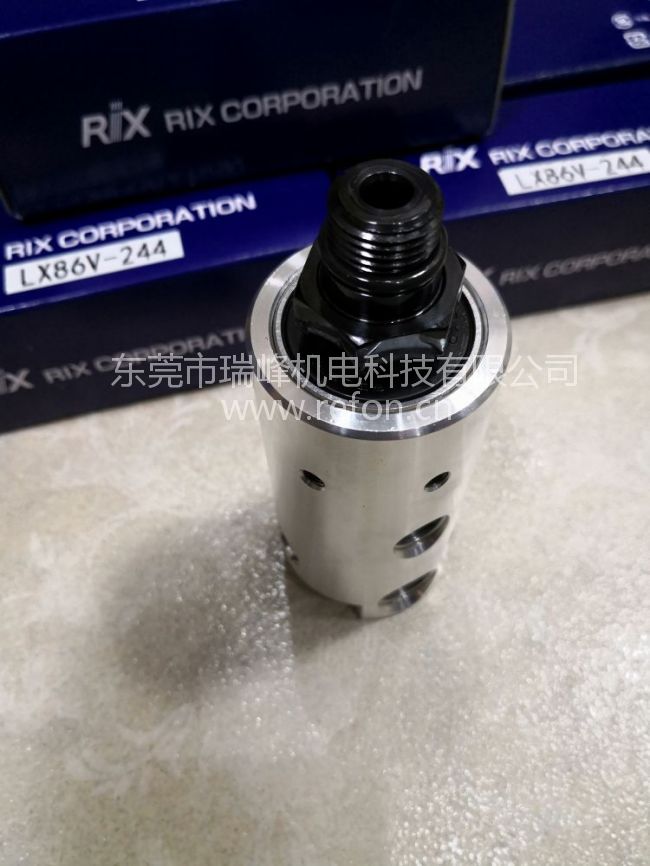

日本RIX瑞顾克斯株式会社液压旋转接头LX86V-244 俯视图

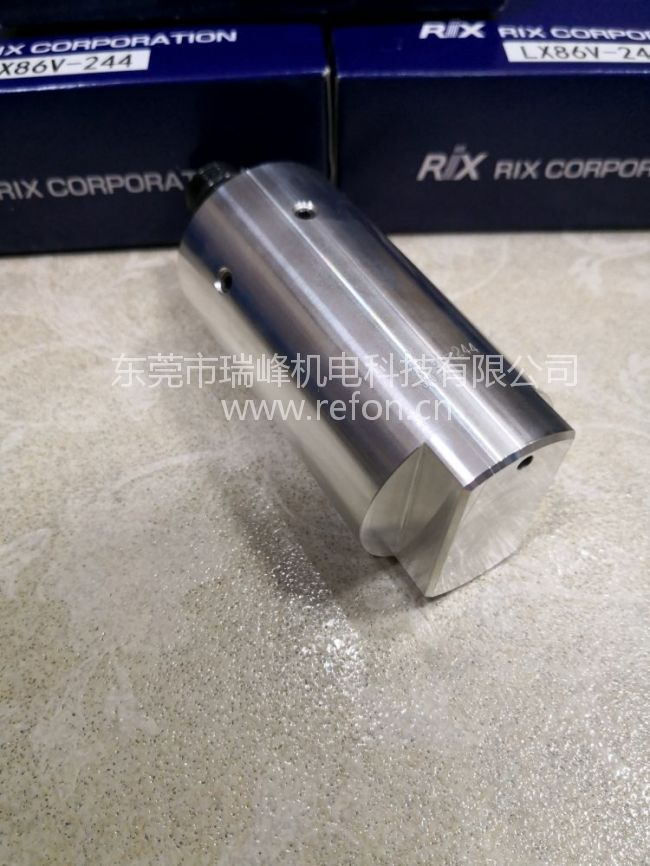

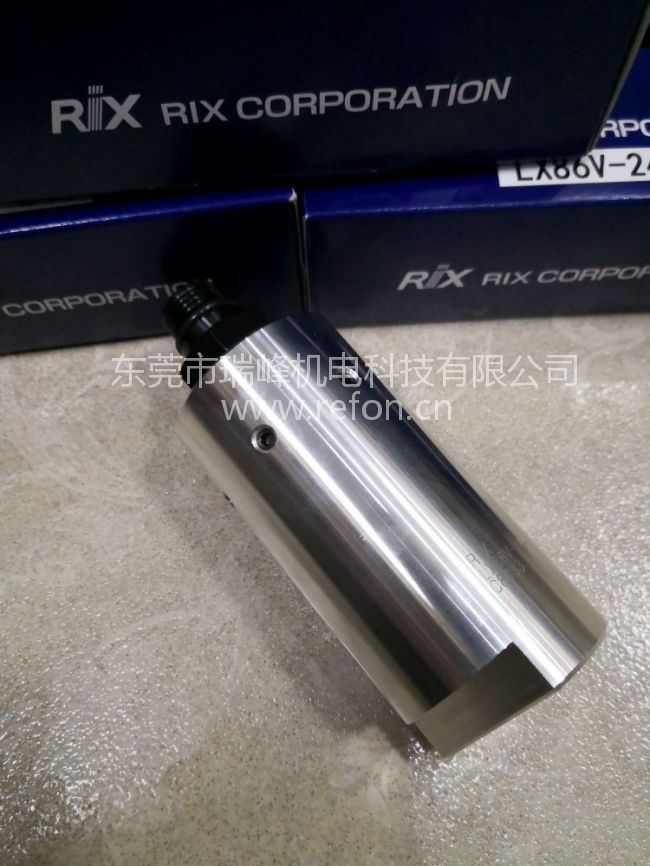

日本RIX瑞顾克斯株式会社液压旋转接头LX86V-244 侧面展示图

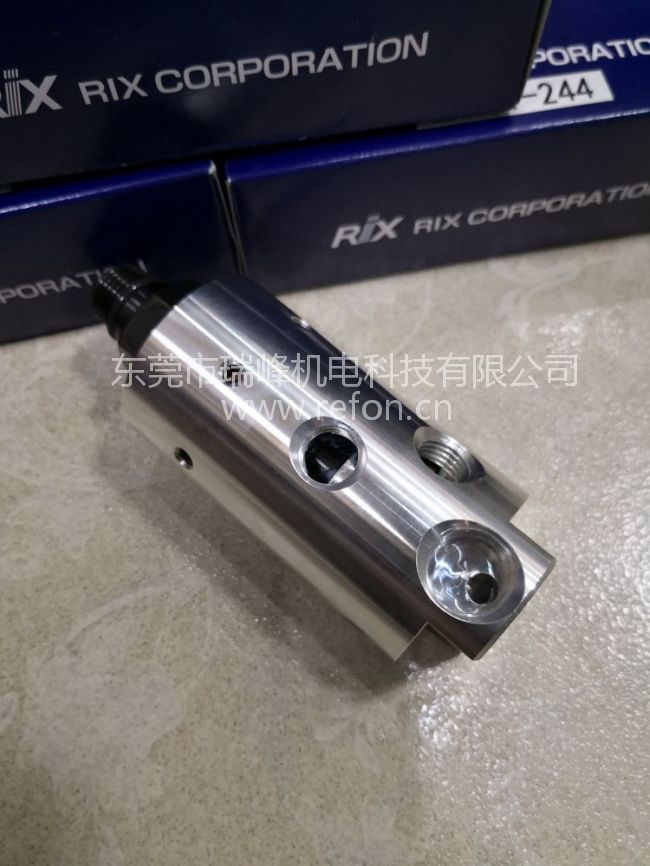

日本RIX瑞顾克斯株式会社液压旋转接头LX86V-244 全面展示实拍图
