意大利GEFRAN杰佛伦压力变送传感器KS-N-E-E-B04C-M-V-602
品牌:意大利GEFRAN杰佛伦
规格型号:KS-N-E-E-B04C-M-V-602
性能简述:意大利GEFRAN杰佛伦压力变送传感器KS-N-E-E-B04C-M-V-602
咨询热线:
15818598199
详细介绍

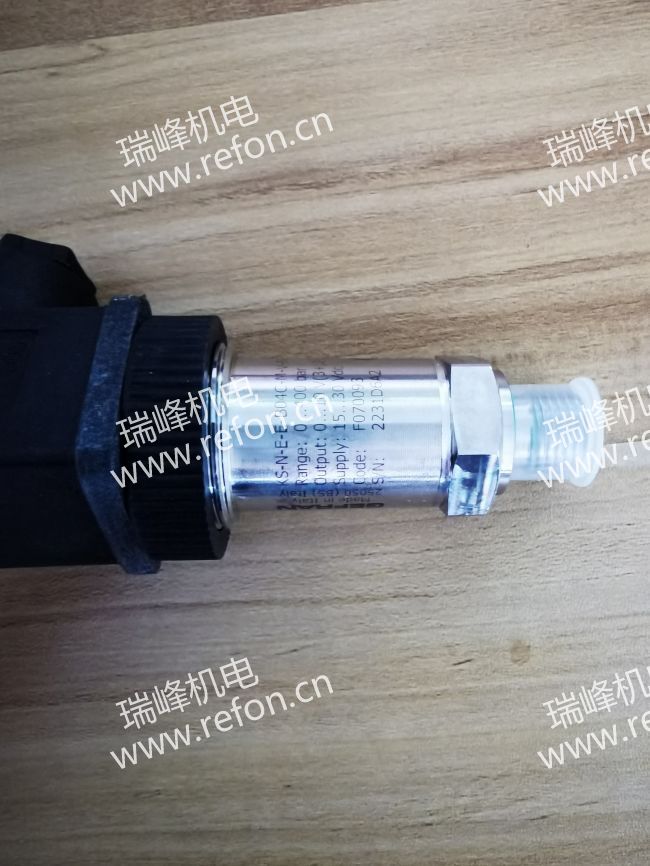

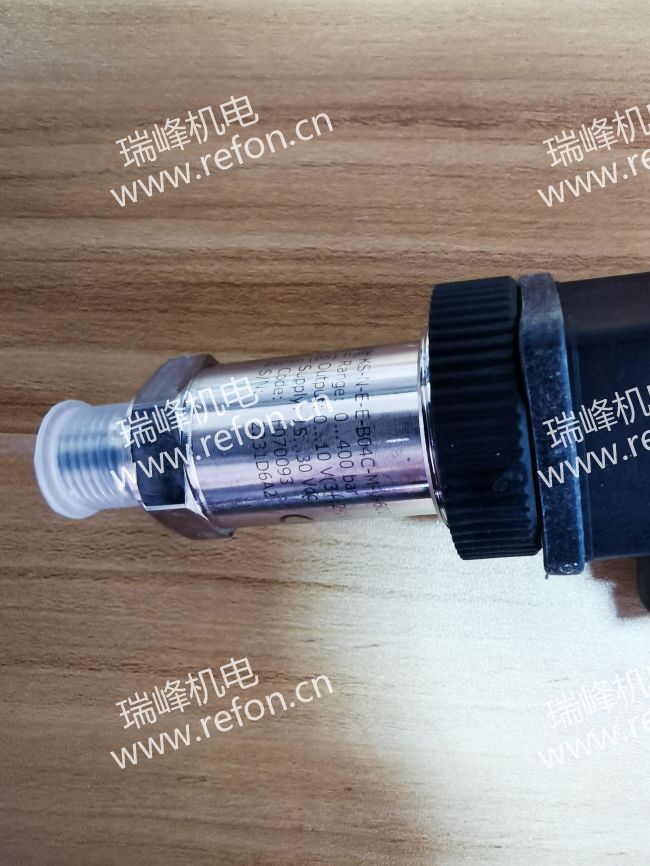

意大利GEFRAN杰佛伦压力变送传感器KS-N-E-E-B04C-M-V-602
KS变送器基于沉积在不锈钢膜片上的薄膜传感元件。由于采用了最先进的SMD电子元件和紧凑的全不锈钢结构,这些产品非常坚固可靠,标配SIL2认证。根据需要,可提供经cULus认证的版本。KS变送器适用于所有工业应用,尤其是通常具有高水平的冲击、振动和压力和温度峰值的应用。
主 要 特 点
·量程范围:1-1000 Bar
·标称输出信号:
4.20mA(2 线)
0.. 10Vdc/0.1..5. 1Vdc/0.1..10. 1Vdc/0..5Vdc/
1..5Vdc/1..6Vdc/1..10Vdc/0.2..10.2Vdc(3 线)
0.5..4.5Vdc(3线- 比例)
· 紧凑的尺寸
·接液部件:不锈钢
·SIL2 认证符合IEC/ EN 62061:2005
KS 变送器基于不锈钢膜片上沉积的薄膜敏感元件。
由于采用了最尖端的SMD 电子器件和紧凑型全不锈钢结 构,此类产品极其坚固和可靠,并标配SIL2认证。
KS 变送器适用于所有的工业应用,尤其是通常存在
强振动、强冲击、强压力及温度峰值等苛刻条件的液压 领域(压机、泵、动力单元、流体动力等)。
KS变送器基于沉积在不锈钢膜片上的薄膜传感元件。由于采用了最先进的SMD电子元件和紧凑的全不锈钢结构,这些产品非常坚固可靠,标配SIL2认证。根据需要,可提供经cULus认证的版本。KS变送器适用于所有工业应用,尤其是通常具有高水平的冲击、振动和压力和温度峰值的应用。
主 要 特 点
·量程范围:1-1000 Bar
·标称输出信号:
4.20mA(2 线)
0.. 10Vdc/0.1..5. 1Vdc/0.1..10. 1Vdc/0..5Vdc/
1..5Vdc/1..6Vdc/1..10Vdc/0.2..10.2Vdc(3 线)
0.5..4.5Vdc(3线- 比例)
· 紧凑的尺寸
·接液部件:不锈钢
·SIL2 认证符合IEC/ EN 62061:2005
KS 变送器基于不锈钢膜片上沉积的薄膜敏感元件。
由于采用了最尖端的SMD 电子器件和紧凑型全不锈钢结 构,此类产品极其坚固和可靠,并标配SIL2认证。
KS 变送器适用于所有的工业应用,尤其是通常存在
强振动、强冲击、强压力及温度峰值等苛刻条件的液压 领域(压机、泵、动力单元、流体动力等)。
技术参数 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
输出信号 | 电 压 | 比率 | 电流 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
非线性(BFSL) | ±0.15% FS(典型)±0.25% FS(最大) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
滞后 | +0. 1% FS(典型)+0. 15% FS(最大) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
重复性 | ±0.025% FS(典型)±0.05% FS(最大) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
零点偏移误差 | ±0.15% FS(典型)±0.25% FS(最大) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
量程偏移误差 | ±0.15% FS(典型)±0.25% FS(最大) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
室温精确度(1) | <±0.5% FS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
压力范围(2) | 1-1000 Bar(见表格) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
分辨率 | 无 穷 大 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
超压(性能无下降) | 见表格 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
压力安全壳(爆破试验) | 见表格 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
压力介质 | 与不锈钢AISI 430F和17-4 PH兼容的流体 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外壳 | 不锈钢AISI 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
电源(4) |
B/M/P 10...30Vdc R 11..30Vdc N/C/T/Q 15...30Vdc |
5Vdc±0,25 | 10.30Vdc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
最大吸收电流 | 15mA | 35mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
介电强度 | 250 Vdc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
零位输出信号 | B/M/P/R/N/C/T/Q | 0.5Vdc(X) | 4 mA(E) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
满量程输出信号 | B/M/P/R/N/C/T/Q | 4.5Vdc(X) | 20 mA (E) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
允许负载 | ≥5kQ | 见负荷表格 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
长期稳定性 | <0.2% FS/每年 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作温度范围(过程温度) | -40..+125℃(-40.+257°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作温度范围(环境温度)(5) | -40..+105℃(-40.+221°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
补偿温度范围 | -20.+85℃(-4.+185°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
存储温度范围 | -40.+125℃(-40.+257°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
超出补偿范围的温度效应(零位) | ±0.01% FS/℃典型(±0.02% FS/℃最大) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
超出补偿范围的温度效应(量程) | ±0.01% FS/°C典型(±0.02% FS/°C最大) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
响应时间(1090%FSO) | <1msec. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
预热时间(3) | <30sec. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
安装位置效应 | 可忽略 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
湿度 | 直至100%相对湿度(RH)无凝结 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
重量 | 80- 120g(标称) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
机械冲击力 | 100g/11msec依据IEC 60068-2-27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
震动 | 20g最大10.2000Hz依据IEC 60068-2-6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
防护等级 | IP65/IP67 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
输出短路和极性反转保护 | 支 持 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
欧规符合性 | 依据指令2014/30/EU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
FS=满量程 1:包括非线性、滞后性、重复性、零点偏移和量程偏移(根据IEC 61298-2)2:工作压力范围从0.5%到100% FS 3:达到额定性能所需时间4:设备的供电电源应为2级负荷电源 (适用NEC)或2ps供电电源(适用于EN6905).若设备长期和机器连接需要在供电前端加装空气开关或断路器防止过流风险。5:参考“电气连接”和“按需订购”章节。
|
连接接头 | ||||||||||||
型号 | IP等级 | 代码 | cULus认证 | 温度范围** | ||||||||
E型连接 EN 175301-8034针DIN方式A (P 18)-H=32 |
IP65 |
CON064 | X |
-40+125℃ -40+65℃(cULus) |
||||||||
CON113 | X | -40+90℃ | ||||||||||
E型连接 3针连接+接地EN175301-803-A H28 |
IP65 |
CON045 | X |
-40+125℃ -40+65°℃(cULus) |
||||||||
CON114 | X | -40+90℃ | ||||||||||
E型连接 EN 175301-8034针微型DIN方式C (P 8) |
IP65 |
CON047 | -40+125℃ | |||||||||
CON116 | X | -40+90℃ | ||||||||||
Z型连接 4针电缆连接器(母)M12x1 |
IP67 |
CON293 | -25+85℃ | |||||||||
CON087 | X | -25+90℃ | ||||||||||
Z型连接 4针电缆连接器(母),90°M12x1 |
IP67 |
CON050 | -25+85℃ | |||||||||
CON088 | X | -25+90℃ | ||||||||||
延长电缆* | ||||||||||||
型号 |
IP 等级 |
代码 | cULus认证 | 温度范围** | 电缆色码 | |||||||
代码 | 线缆 | |||||||||||
Z型连接 母连接器M12x1 +2/3/5/10m电缆 |
IP67 |
CAV220 |
X |
-30+80℃ |
1 | 棕色 | ||||||
CAV221 | 2 | 白色 | ||||||||||
CAV222 | 3 | 蓝色 | ||||||||||
CAV223 | 4 | 黑色 | ||||||||||
*按需求有其他尺寸电缆 **除非有特殊注明温度范围,此正常温度范围适用UL认证范围 对于适用cULus认证的延长电缆,可采用3线26AWG型号2464电缆。 不同过程连接密封圈 订购代码 |
||||||||||||
工艺连接器 | 钢+橡胶 | 橡胶 | 氟橡胶 | |||||||||
G1/4 gas公DIN E | GUA036 | |||||||||||
G1/2 gas公DIN F | GUA380 | |||||||||||
M12x1,5 | GUA166 | |||||||||||
G1/4 gas公DIN A | RON300 | |||||||||||
M14x1,5 | GUA036 | |||||||||||
M10x1 | GUA385 | |||||||||||
G3/8 | GUA190 | |||||||||||
G1/8 | GUA385 | |||||||||||
7/16-20 UNF | GUA175 |
