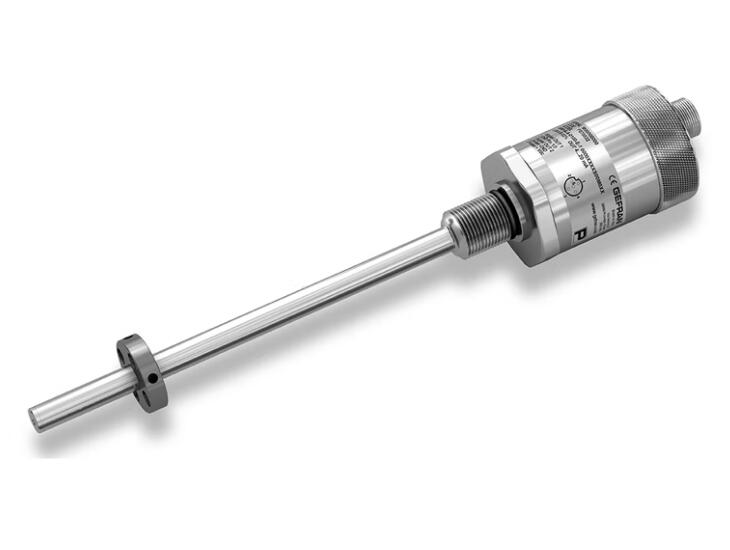

意大利GEFRAN杰佛伦WRP-A非接触式磁致伸缩线性位移传感器

磁致伸缩位移传感器

主要特点
·经优化的机械结构
·行程为50到2500毫米
·为电气连接提供了多种连接器
·杆身、螺纹接头、六角法兰符合AISI 316
·工作温度： -30°…+75℃
·抗振(DIN IEC68T2/612g)
· 电源24Vdc±20%
·防护等级IP67
· 电磁兼容性符合EMC 2014/30/EU
·符合RoHS 2011/65/EU指令
非接触式线性位移传感器采用了磁致伸缩技术。
模拟量接口可提供各种电压或电流型输出范围，因而保证安装更 为灵活，对已有系统的也有更强的适应性。
游标的非电气接触消除了所有磨损，可确保几乎无限的寿命。
利用非线性、重复性和磁滞可实现高精度测量。抗振和抗机械冲 击性能优异，适用于严苛的工业环境。

技术参数
型号	从50到2500mm
测量对象	位移
位移读取采样时间 (一般情况)	从0.5ms到3ms (取决于行程)
冲击试验DIN IEC68T2-27	100g-11ms-单次冲击
振动DIN IEC68T2-6	12g /10…2000Hz
位移速度	≤ 10 m/s
最大加速度	≤100 m/s²位移
分辨率	16位(最大噪声5mVpp)
游标	浮动分离式游标
工作温度	-30.…+75℃
储存温度	-40.+100°℃
温度系数	≤0.01% F.S./C
防护等级	IP67
工作压力	350 bar(最高峰值500 bar)

电气/机械参数
型号		50	100	130	150	200	400	450	500	600	700	750	800	900	1250	1500	1750	2000	2250	2500
		225	300				1000
采样时间	ms	0.5					1								1.5				2				3
最大尺寸(A)	mm	型号+178.2													型号+183.2
电气行程	mm	型号
独立线性度		≤±0.02% FS (min±0.060 mm)
复精度	mm	<0.01
磁滞	mm	<0.01

配件单独订购   CAV008 CAV009 米 15 CAV007 CAV004 米 10 CAV006 CAV003 米 5 CAV005 CAV002 米 2 90°电缆 直出电缆 长度“L” 代码 8引脚电缆代码 对 于WRP-A-A,  电缆配备(直线式或90°直角)连接器，M12  螺纹8引脚      对 于WRP-A-A,  电缆配备(直线式或90°直角)连接器，M12  螺纹5引脚
