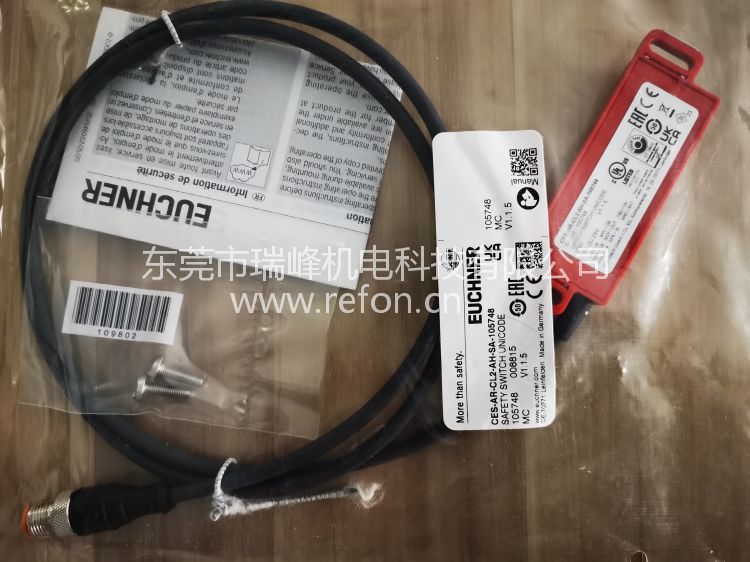

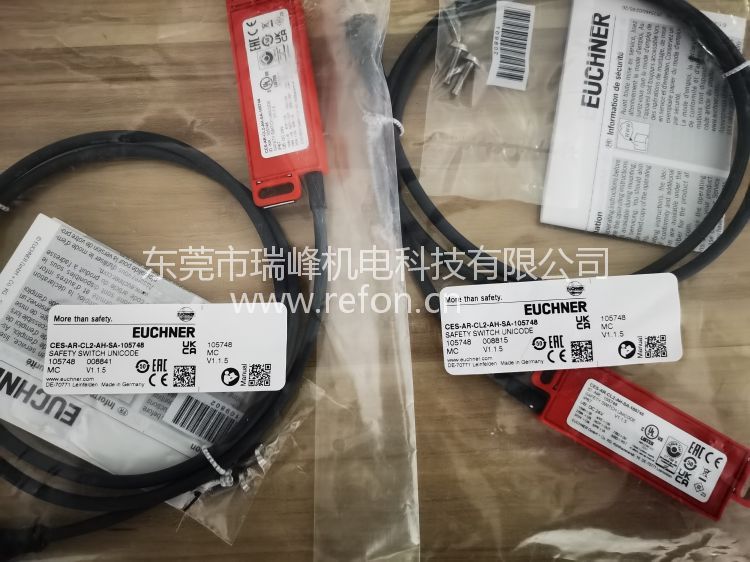

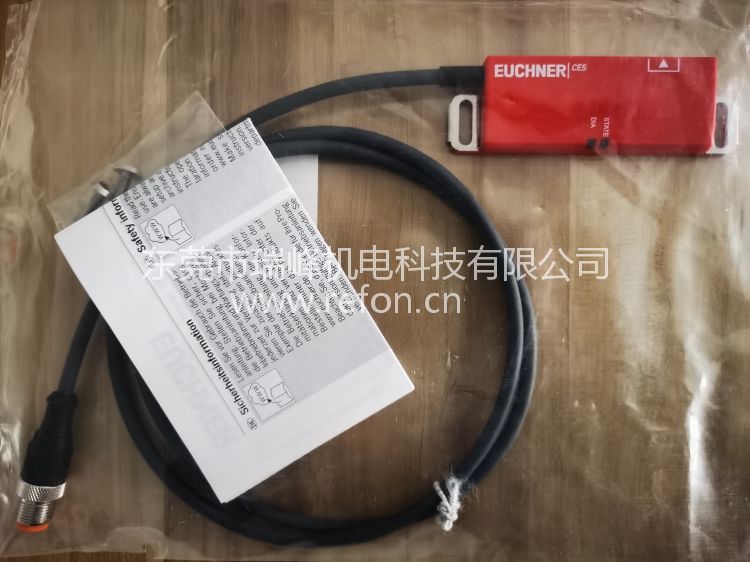

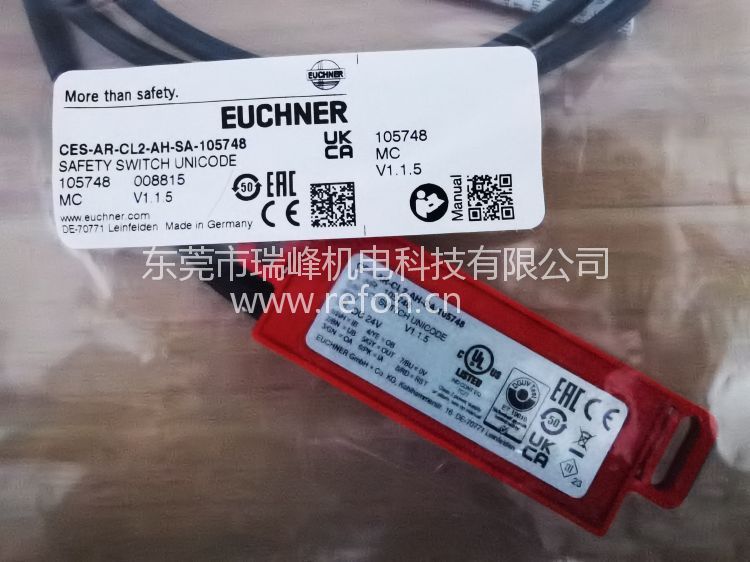

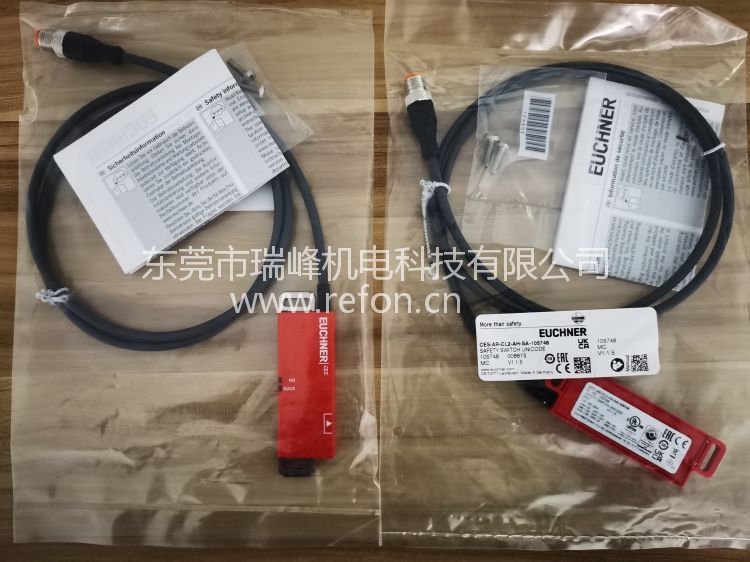

德国EUCHNER安士能非接触式安全开关CES-AR-CL2-AH-SA-105748
品牌:德国EUCHNER安士能
规格型号:CES-AR-CL2-AH-SA-105748
性能简述:德国EUCHNER安士能非接触式安全开关CES-AR-CL2-AH-SA-105748 M12圆形接插头,PUR 配有集成评估电子装置的安全开关 最多可20个开关串联 配有短路电流监控功能 2路安全输出(半导体输出)
咨询热线:
15818598199
详细介绍
德国EUCHNER安士能非接触式安全开关CES-AR-CL2-AH-SA-105748
M12圆形接插头,PUR
配有集成评估电子装置的安全开关
最多可20个开关串联
配有短路电流监控功能
2路安全输出(半导体输出)
左开式门铰链
安全等级4/PL e,符合EN ISO 13849-1要求
PUR接配线电缆,1 m,配有M12圆形接插头,8芯
特殊编码
内附两个M4x14安全螺钉
配有短路电流监控功能
本开关的OA/OB输出本身就具有自身的时钟脉冲信号。
在连接控制系统和继电器时,应尤其注意这一点。
特殊编码安全评估
每个触发块都是独一无二的开关仅识别初始化触发块也可以额外进行触发块初始化。仅在识别到最近一次触发块初始化的情况下才可执行此操作。
安全等级依据EN 13849-1
配有内部监控功能的两路冗余半导体输出(安全输出),适用于:
安全等级4/PL e,符合EN 13849-1要求
注意为达到依据EN ISO 13849-1声明的安全防护等级,必须对两路安全输出(OA和OB)都进行评估。
LED指示灯
STATE 状态LED灯
DIA 诊断LED指示灯
附加连接
OUT 监控输出(半导体输出)
RST 复位输入
接近方向
接近方向
典型工作距离
(触发块CES-A-BLN...结合安全开关CES-AR-C.2-... ,适用于塑料材质上安装的情形)
图
图
如果触发块和安全开关沿一侧接近,必须维持至少s = 6 mm的距离,以确保开关正常输出。
注意事项:
根据基底材料和具体的安装情形,工作距离可能存在差异。
接头分配
接插头(连接面视图)
插针
产品描述
功能
连接电缆的导线颜色
1
IB
启用通道2的输入
白
2
UB
24 V直流电源
棕
3
OA
安全输出,通道1
绿
4
OB
安全输出,通道2
黄
5
OUT
监控输出
灰
6
IA
启用通道1的输入
粉
7
0V
0 V直流接地
蓝
8
RST
复位输入
红
机械值和环境
电气连接等级
工作区域
其它
可靠性值符合EN ISO 13849-1标准
结合 触发块 CES-A-BLN-R2-100776, CES-A-BLN-U2-103450, CES-A-BLN-L2-104510, CES-A-BLN-U2-112710
工作距离
结合 触发块 CES-A-BDN-06-104730
工作距离
M12圆形接插头,PUR
配有集成评估电子装置的安全开关
最多可20个开关串联
配有短路电流监控功能
2路安全输出(半导体输出)
左开式门铰链
安全等级4/PL e,符合EN ISO 13849-1要求
PUR接配线电缆,1 m,配有M12圆形接插头,8芯
特殊编码
内附两个M4x14安全螺钉
配有短路电流监控功能
本开关的OA/OB输出本身就具有自身的时钟脉冲信号。
在连接控制系统和继电器时,应尤其注意这一点。
特殊编码安全评估
每个触发块都是独一无二的开关仅识别初始化触发块也可以额外进行触发块初始化。仅在识别到最近一次触发块初始化的情况下才可执行此操作。
安全等级依据EN 13849-1
配有内部监控功能的两路冗余半导体输出(安全输出),适用于:
安全等级4/PL e,符合EN 13849-1要求
注意为达到依据EN ISO 13849-1声明的安全防护等级,必须对两路安全输出(OA和OB)都进行评估。
LED指示灯
STATE 状态LED灯
DIA 诊断LED指示灯
附加连接
OUT 监控输出(半导体输出)
RST 复位输入
接近方向
接近方向
典型工作距离
(触发块CES-A-BLN...结合安全开关CES-AR-C.2-... ,适用于塑料材质上安装的情形)
图
图
如果触发块和安全开关沿一侧接近,必须维持至少s = 6 mm的距离,以确保开关正常输出。
注意事项:
根据基底材料和具体的安装情形,工作距离可能存在差异。
接头分配
接插头(连接面视图)
插针
产品描述
功能
连接电缆的导线颜色
1
IB
启用通道2的输入
白
2
UB
24 V直流电源
棕
3
OA
安全输出,通道1
绿
4
OB
安全输出,通道2
黄
5
OUT
监控输出
灰
6
IA
启用通道1的输入
粉
7
0V
0 V直流接地
蓝
8
RST
复位输入
红
机械值和环境
电缆环境温度(动态) | -25 ... 65 °C |
电缆环境温度(静态) | -25 ... 65 °C |
壳体材料 | |
壳体 | 塑料,PBT |
重量 | |
网状 | 0,09 kg |
防护等级 | IP67 |
耐振动性能 | 符合EN IEC 60947-5-2标准 |
安装方法 | 安装在金属表面 |
安装距离 | |
介于2个开关或2个触发块之间 | 最小120 mm |
安装方向 | 任何 |
拧紧力矩 | |
固定螺钉 | 最大1 Nm |
就绪状态延时 | 10 s |
开关频率 | 最大1 Hz |
接线方式 | PUR接配线电缆,长度1m,配有8针M12圆形接插头 |
弯曲半径 | |
静态 | 5 x电缆直径 |
动态 | 10 x电缆直径 |
工作电压DC | |
UB | 24 V DC 15% ... 15% 稳压,残余纹波< 5 % |
电流大小 | 最大50 mA |
保险丝 | |
外部(工作电压) | 0,25 ... 8 A |
额定绝缘电压Ui | 75 V |
额定脉冲耐受电压Uimp | 1,5 kV |
EMC保护要求 | 符合EN IEC 60947-5-3标准 |
污染程度(外部,符合EN 60947-1标准) | 3 |
开启时间 | |
安全输出 | 最大400 ms |
安全等级 | III |
风险时间,符合EN 60947-5-3标准 | |
每台设备的延时 | 5 ms |
单一设备 | 最大260 ms |
监控输出OUT | |
输出类型 | p开关,防短路功能 |
开关电流 | 最大50 mA |
输出电压 | 0,8 x UB ... UB V DC |
安全输出OA/OB | |
测试脉冲 | 最大1 ms |
测试脉冲间隔 | 最小140 ms |
输出类型 | 半导体输出,p开关,防短路功能 |
开关电流 | |
每安全输出 | 1 ... 200 mA |
输出电压 | |
高U(OA) / U(OB) | UB-1,5V ... UB V DC |
低U(OA) / U(OB) | 0 ... 1 V DC |
使用类别,符合EN 60947-5-2标准 | |
DC-13 | 24V 200mA |
额定限制短路电流 | 100 A |
断态电流Ir | 最大0,25 mA |
差异时间 | 最大10 ms |
重复精度R | |
符合EN 60947-5-2标准 | ≤ 10 |
符合UL标准的认证具有以下特点 | 只能通过2级UL电源或等效措施进行工作 |
监控安全门位置 | |
类别 | 4 |
性能等级 | PL e |
PFHD | 1.9 x 10-9 |
任务时间 | 20 |
结合 触发块 CES-A-BLN-R2-100776, CES-A-BLN-U2-103450, CES-A-BLN-L2-104510, CES-A-BLN-U2-112710
工作距离
工作距离 | 15 mm |
可靠工作距离Sar | |
x/z方向 | 最大40 mm |
Y方向 | 最大60 mm |
可靠工作距离Sao | 最小10 mm |
开关磁滞 | 最小1 mm |
结合 触发块 CES-A-BDN-06-104730
工作距离
工作距离 | 19 mm |
可靠工作距离Sar | |
x/z方向 | 最大40 mm |
Y方向 | 最大60 mm |
可靠工作距离Sao | 最小14 mm |
开关磁滞 | 最小1 mm |
