电子式压力开关 ESP

Electronic pressure switch

●通过内部电路对采用应变仪的压力检测部的输出进行判别，作为晶体管 的开路集电极进行输出。
型号表示

规格参数
●检测、输出
额定压力：

符号	L1	L	H	H1
MPa	1	10	35	50

检测压力设定方式：多次旋转式可变电阻(3 次旋转)
触点方式：上限触点(压力上升，在设定压力作用下晶体管 ON)  接断差：

可变式	2~10%F S
固定式	1%F S  (TYP )

动作显示方式：LED
电源及额定输出：参照[型号]
电缆：3 芯(4 芯)电缆 2000 mm
再现性：±0.2％ F.S. 以内
温度特性：

防滴型	±0 05 %F S  以内
防水型	±0  1 %F S  以内

响应时间：1 ms 以内
电压变动的影响：±0. 1％ F.S. 以内
●环境、结构
使用温度范围：  -20 ~ ＋ 70℃
允许湿度范围：5 ~ 90％ RH
绝缘电阻：100 MΩ 以上(at DC50V)
耐电压：AC350 V 1 分钟(检测电流 5 mA 以上)
抗振性能：JIS D 1601 等级 70    X，Y，Z 方向
抗冲击性：JIS C 0912 － 1984 196 m/s2        X，Y，Z 方向 耐久性能：107 次以上
注)测量绝缘电阻时，输入的电压请勿超过 DC50V。
防水性能：

JIS C 0920  IP67	防水型
JIS D 0203-M2	防滴型

接液部材质：SUS630 及 SUS316
安装部螺纹：R1/4 或 G1/4
质量：

440 g	防水型
200 g	防滴型


使用注意事项
●浪涌冲击压力虽然因回路构成的不同会有差异，但是，有可能发 生 2 ~ 5 倍的浪涌冲击压力。在这种情况下，为了保护设备，请 使用节流接头。
●在进行压力的设定时，请在确认压力表的同时调节设定微调器。 在设定结束后，  请通过动作显示 LED 再次对触点进行确认。最后， 请务必用防滴帽将微调锁紧。
●设定要领(参照图 A)
为了防止在设定压力附近发生抖动现象，压力开关在 ON 压力与 OFF 压力之间设有一定的压差，此压差称作“接断差”。设定接 断差的微调器标记为“DIFF”。设定开关 ON 压力的微调器标记 为“SET”。通过 DIFF 设定与 SET 之间的差。
【设定顺序】
①将 SET 微调向 UP 方向旋转至最大。再将 DIFF 微调向与 INC 相 反的方向旋转到最小。
②向压力开关施加 ON 压力。
③按照与 UP 相反的方向慢慢旋转 SET 微调，  在开关变成 ON(LED 亮灯)的位置停下。ON 压力的设定结束。
④按照 INC 方向旋转 DIFF 微调，暂时将接断差设定为最大。
⑤向压力开关施加 OFF 压力。
⑥按照与 INC 相反的方向慢慢旋转 DIFF 微调，在开关转换到 OFF (LED 熄灭)的位置停下。OFF 压力的设定结束。
⑦提高及降低调节压力，对开关的 ON ·OFF(LED 的 ON · OFF)状态进行确认。

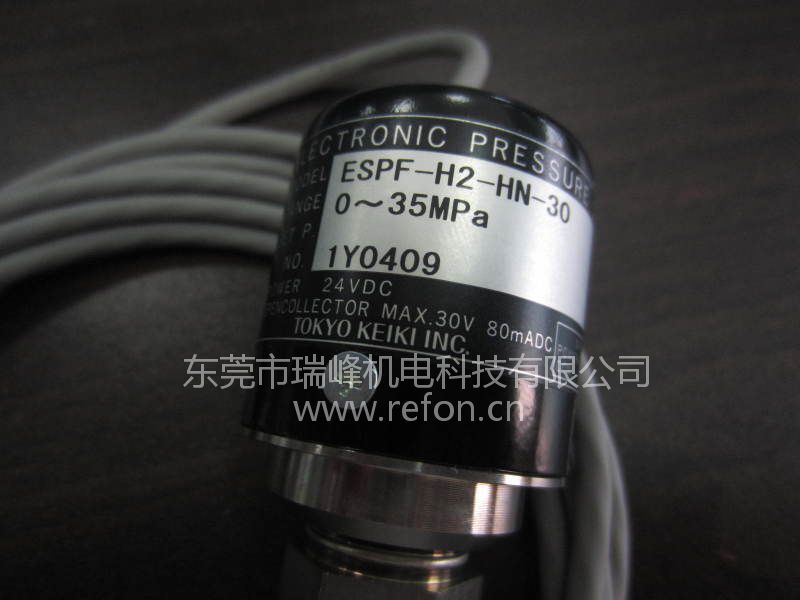

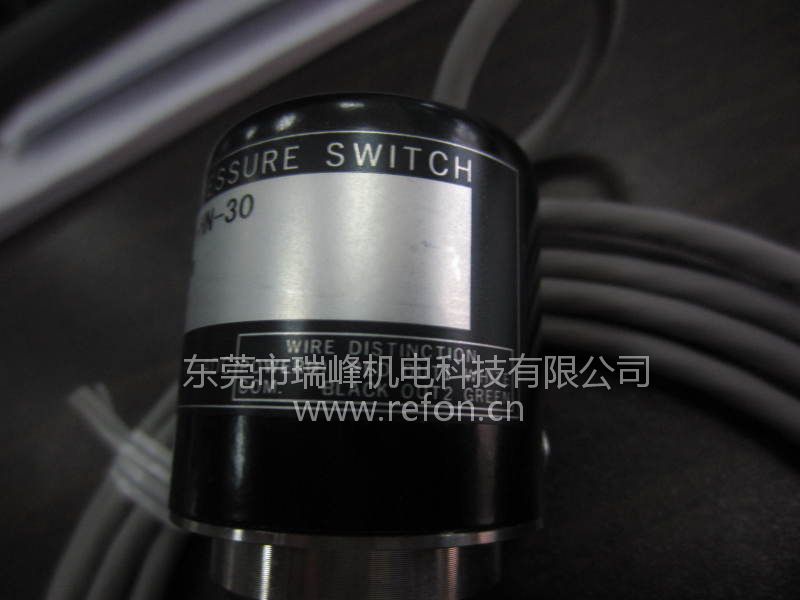

产品实物拍摄图
