EP 系列用搭载型控制器 EPAD
EP series proportional valve controllers (valve mounted type)
●安装于使用 DIN 连接器(DIN43650)的 EP 系列比例电磁控制阀上。
●备有模拟电压输入型及 ON/OFF 控制输入型 2 种输入指令。
● LAG(UP/DOWN)有缓和冲击的效果。


型号	EPAD-**-1A-12	EPAD-**-1A6-12
电源	DC21~28 V	DC19~28 V
额定输出电流	1 A	1.6 A
适用线圈电阻	10~14Ω(20℃时)	6~10Ω(20℃时)
※1   输入阻抗	20 k  Ω	20 k  Ω
DITHER调节范围	90~300 Hz	90~300 Hz
※1   MAX调节范围	36~105 mA/V	60~176 mA/V
※1   JUMP调节范围	0~0.47 A	0~0.83 A
LAG(UP/DOWN)调节范围	5~1100 ms(时间常数)	5~1100 ms(时间常数)
※2   ST1 ~3调节范围	0~1 A	0~1 6 A
※2   NULL调节范围	0~0.5 A	0~0.8 A
使用温度范围	-20°C~+70°C	-20°C~+70°C
耐环境性	IP65(安装在阀上时)	IP65(安装在阀上时)
质量	120 g	120 g

※1 适用于EPAD-A(L)-**-12
※2 适用于EPAD-SC-**-12
・ EP 系列控制阀电磁铁线圈的电阻均为 14Ω(20℃)。 ・ 使用 EP 系列控制阀时，请选择 EPAD- ＊＊ - 1A- 12。
●设定器内置型内置了 3 个设定用微调。连接并驱动通用的 PLC 等元件。
●借助于 UP，  DOWN 微调，改变 LAG 的时间常数，可以对缓 和冲击的程度进行调节。

使用注意事项
●输入信号线请使用屏蔽线，并且请在信号发生器一侧进行接地处 理。
●出厂时已经进行了如下调节：
MAX：设定为额定输出电流(输入信号 10 V 时)。 NULL，JUMP：设定为最小值。
ST1，ST2，ST3，UP，DOWN：设定为最小值。 DITHER：调节为 160 Hz。
●端子台上布线的适用电线最大线径 2.5mm2。
●电流检测端子电压 - 1A ：1A 时 5V  - 1A6：1A 时 3V

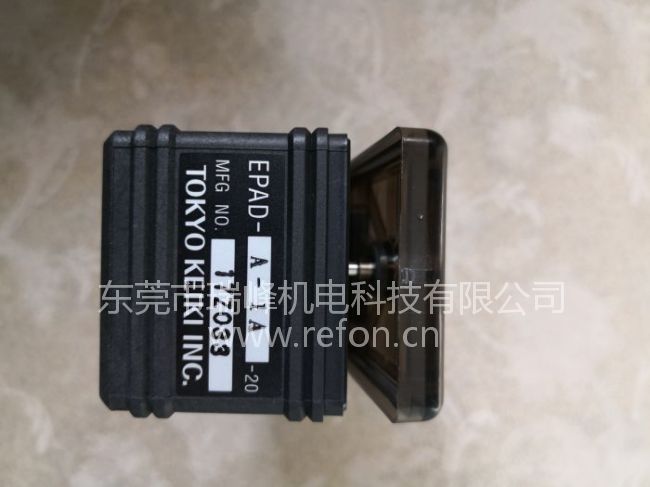

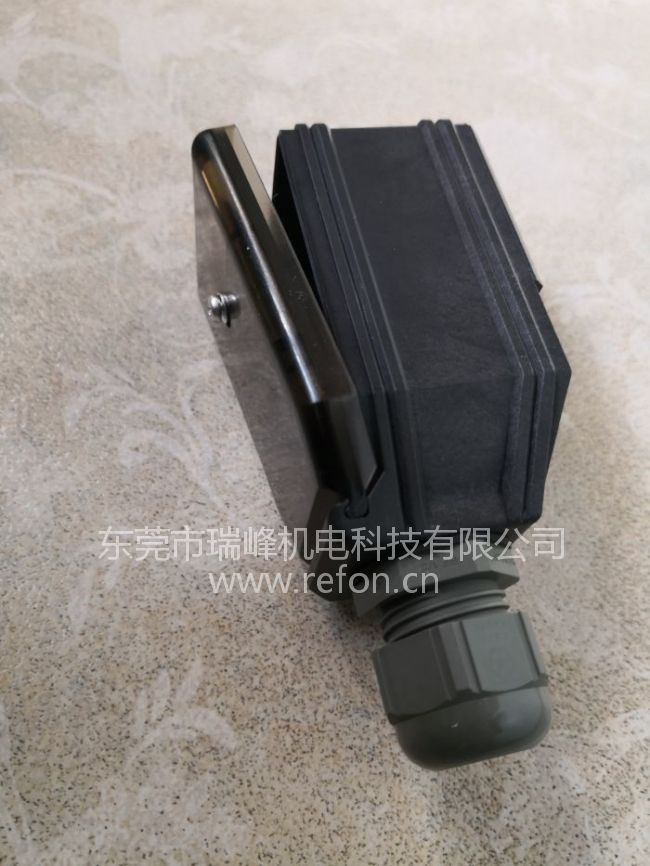

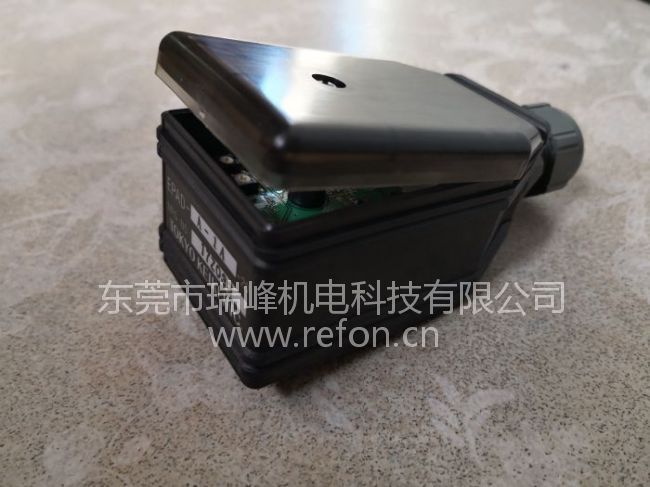

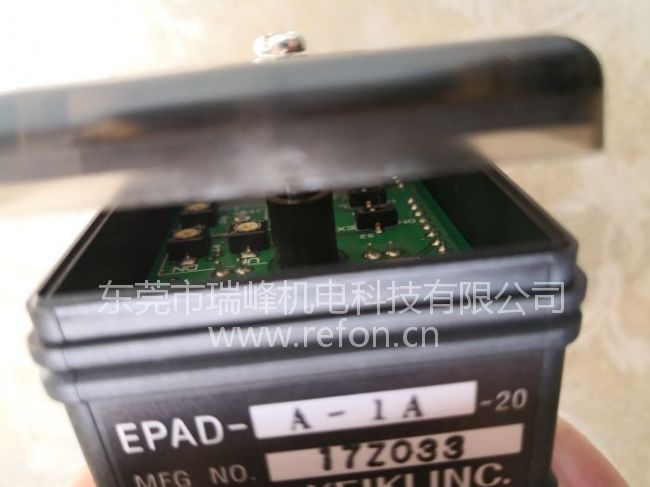

产品实物拍摄
