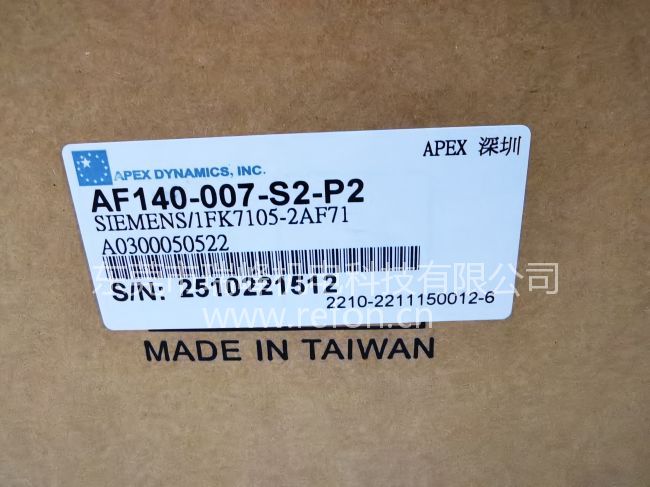

台湾APEX精锐行星减速机AF140-007-S2-P2 适配西门子1FK7105-2AF71电机
品牌:台湾APEX精锐
规格型号:AF140-007-S2-P2
性能简述:台湾APEX精锐行星减速机AF140-007-S2-P2 适配西门子1FK7105-2AF71电机
咨询热线:
15818598199
详细介绍
台湾APEX精锐行星减速机AF140-007-S2-P2 适配西门子1FK7105-2AF71电机
APEX DYNAMICS, INC
HIGH PRECISION HIGH SPEED PLANETARY GEARBOX
AF / AFR Series
型号表示
HIGH PRECISION HIGH SPEED PLANETARY GEARBOX
AF / AFR Series
型号表示
Model No. | Stage | Ratio( 1) | AF042 | AF060 | AF060A | AF075 | AF075A | AF100 | AF100A | AF140 | AF140A | AF180 | AF220 | |||||||
Nominal Output Torque T2N |
Nm |
1 |
3 | 20 | 55 | 130 | 208 | 342 | 588 | 1 , 140 | ||||||||||
4 | 19 | 50 | 140 | 290 | 542 | 1 ,050 | 1 ,700 | |||||||||||||
5 | 22 | 60 | 160 | 330 | 650 | 1 ,200 | 2 ,000 | |||||||||||||
6 | 20 | 55 | 150 | 310 | 600 | 1 , 100 | 1 ,900 | |||||||||||||
7 | 19 | 50 | 140 | 300 | 550 | 1 , 100 | 1 ,800 | |||||||||||||
8 | 17 | 45 | 120 | 260 | 500 | 1 ,000 | 1 ,600 | |||||||||||||
9 | 14 | 40 | 100 | 230 | 450 | 900 | 1 ,500 | |||||||||||||
10 | 14 | 40 | 100 | 230 | 450 | 900 | 1 ,500 | |||||||||||||
2 |
12 | 19 | 50 | 50 | 140 | 140 | 290 | 290 | 542 | 542 | 1 ,050 | 1 ,700 | ||||||||
15 | 20 | 55 | 55 | 130 | 130 | 208 | 208 | 342 | 342 | 588 | 1 , 140 | |||||||||
16 | 19 | 50 | 50 | 140 | 140 | 290 | 290 | 542 | 542 | 1 ,050 | 1 ,700 | |||||||||
20 | 19 | 50 | 50 | 140 | 140 | 290 | 290 | 542 | 542 | 1 ,050 | 1 ,700 | |||||||||
25 | 22 | 60 | 60 | 160 | 160 | 330 | 330 | 650 | 650 | 1 ,200 | 2 ,000 | |||||||||
28 | 19 | 50 | 50 | 140 | 140 | 300 | 300 | 550 | 550 | 1 , 100 | 1 ,800 | |||||||||
30 | 20 | 55 | 55 | 150 | 150 | 310 | 310 | 600 | 600 | 1 , 100 | 1 ,900 | |||||||||
32 | 17 | 45 | 45 | 120 | 120 | 260 | 260 | 500 | 500 | 1 ,000 | 1 ,600 | |||||||||
35 | 19 | 50 | 50 | 140 | 140 | 300 | 300 | 550 | 550 | 1 , 100 | 1 ,800 | |||||||||
40 | 17 | 45 | 45 | 120 | 120 | 260 | 260 | 500 | 500 | 1 ,000 | 1 ,600 | |||||||||
45 | 14 | 40 | 40 | 100 | 100 | 230 | 230 | 450 | 450 | 900 | 1 ,500 | |||||||||
50 | 22 | 60 | 60 | 160 | 160 | 330 | 330 | 650 | 650 | 1 ,200 | 2 ,000 | |||||||||
60 | 20 | 55 | 55 | 150 | 150 | 310 | 310 | 600 | 600 | 1 , 100 | 1 ,900 | |||||||||
70 | 19 | 50 | 50 | 140 | 140 | 300 | 300 | 550 | 550 | 1 , 100 | 1 ,800 | |||||||||
80 | 17 | 45 | 45 | 120 | 120 | 260 | 260 | 500 | 500 | 1 ,000 | 1 ,600 | |||||||||
90 | 14 | 40 | 40 | 100 | 100 | 230 | 230 | 450 | 450 | 900 | 1 ,500 | |||||||||
100 | 14 | 40 | 40 | 100 | 100 | 230 | 230 | 450 | 450 | 900 | 1 ,500 | |||||||||
Emergency Stop T T2NOT(2) | Nm | 1,2 | 3~ 100 | 3 times of Nominal O utput Torque | ||||||||||||||||
Nominal Input Speed n1N | rpm | 1,2 | 3~ 100 | 5,000 | 4,000 | 3,000 | ||||||||||||||
Max. Input Speed n1B | rpm | 1,2 | 3~ 100 | 10,000 | 8,000 | 6,000 | ||||||||||||||
Micro Backlash P0 | arcmin | 1 | 3~ 10 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ||||||||||||
2 | 12~ 100 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | |||||||||||||
Reduced Backlash P1 | arcmin | 1 | 3~ 10 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ||||||||||
2 | 12~ 100 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | |||||||||
Standard Backlash P2 | arcmin | 1 | 3~ 10 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ||||||||||
2 | 12~ 100 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | |||||||||
Torsional Rigidity | Nm/arcmin | 1,2 | 3~ 100 | 7 | 25 | 50 | ||||||||||||||
Max. Radial Load F2rB(3) | N | 1,2 | 3~ 100 | 1,400 | 9,200 | 14,000 | ||||||||||||||
Max. Axial Load F2aB(3) | N | 1,2 | 3~ 100 | 1,100 | 5,820 | 11,400 | ||||||||||||||
Max. Tilting Moment M2K | Nm | 1,2 | 3~ 100 | 20 | 85 | 85 | 380 | 380 | 970 | 970 | 1,840 | 1,840 | 2,740 | 5,030 | ||||||
Efficiency | % | 1 | 3~ 10 | |||||||||||||||||
2 | 12~ 100 | |||||||||||||||||||
Weight | kg | 1 | 3~ 10 | |||||||||||||||||
2 | 12~ 100 | 2 | 5.5 | 10 .6 | 20 .2 | |||||||||||||||
Operating Temp | 1,2 | 3~ 100 | - 10o C~90o C | |||||||||||||||||
Lubrication | 1,2 | 3~ 100 | Synthetic lubrication oils | |||||||||||||||||
Degree of Gearbox Protection | 1,2 | 3~ 100 | IP65 | |||||||||||||||||
Mounting Position | 1,2 | 3~ 100 | all directions | |||||||||||||||||
Noise(4) | d B (A ) | 1,2 | 3~ 100 | ≤56 | ≤58 | ≤60 | ≤63 | ≤63 | ≤65 | ≤65 | ≤67 | ≤67 | ≤70 |
Model No. | Stage | Ratio | AF042 | AF060 | AF060A | AF075 | AF075A | AF100 | AF100A | AF140 | AF140A | AF180 | AF220 | |||||
Mass Moments of Inertia J1 |
kg ‧cm2 |
1 |
3 | 0 .03 | 0 . 16 | 0 .61 | 3 .25 | 9 .21 | 28 .98 | 69 .61 | ||||||||
4 | 0 .03 | 0 . 14 | 0 .48 | 2 .74 | 7 .54 | 23 .67 | 54 .37 | |||||||||||
5 | 0 .03 | 0 . 13 | 0 .47 | 2 .71 | 7 .42 | 23 .29 | 53 .27 | |||||||||||
6 | 0 .03 | 0 . 13 | 0 .45 | 2 .65 | 7 .25 | 22 .75 | 51 .72 | |||||||||||
7 | 0 .03 | 0 . 13 | 0 .45 | 2 .62 | 7 . 14 | 22 .48 | 50 .97 | |||||||||||
8 | 0 .03 | 0 . 13 | 0 .44 | 2 .58 | 7 .07 | 22 .59 | 50 .84 | |||||||||||
9 | 0 .03 | 0 . 13 | 0 .44 | 2 .57 | 7 .04 | 22 .53 | 50 .63 | |||||||||||
10 | 0 .03 | 0 . 13 | 0 .44 | 2 .57 | 7 .03 | 22 .51 | 50 .56 | |||||||||||
2 |
12 | 0 .03 | 0 .03 | 0 . 16 | 0 . 16 | 0 .61 | 0 .61 | 3 .25 | 3 .25 | 9 .21 | 9 .21 | 28 .98 | ||||||
15 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .47 | 0 .47 | 2 .71 | 2 .71 | 7 .42 | 7 .42 | 23 .29 | |||||||
16 | 0 .03 | 0 .03 | 0 . 14 | 0 . 14 | 0 .48 | 0 .48 | 2 .74 | 2 .74 | 7 .54 | 7 .54 | 23 .67 | |||||||
20 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .47 | 0 .47 | 2 .71 | 2 .71 | 7 .42 | 7 .42 | 23 .29 | |||||||
25 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .47 | 0 .47 | 2 .71 | 2 .71 | 7 .42 | 7 .42 | 23 .29 | |||||||
28 | 0 .03 | 0 .03 | 0 . 14 | 0 . 14 | 0 .48 | 0 .48 | 2 .74 | 2 .74 | 7 .54 | 7 .54 | 23 .67 | |||||||
30 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .47 | 0 .47 | 2 .71 | 2 .71 | 7 .42 | 7 .42 | 23 .29 | |||||||
32 | 0 .03 | 0 .03 | 0 . 14 | 0 . 14 | 0 .48 | 0 .48 | 2 .74 | 2 .74 | 7 .54 | 7 .54 | 23 .67 | |||||||
35 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .47 | 0 .47 | 2 .71 | 2 .71 | 7 .42 | 7 .42 | 23 .29 | |||||||
40 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .47 | 0 .47 | 2 .71 | 2 .71 | 7 .42 | 7 .42 | 23 .29 | |||||||
45 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .47 | 0 .47 | 2 .71 | 2 .71 | 7 .42 | 7 .42 | 23 .29 | |||||||
50 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .44 | 0 .44 | 2 .57 | 2 .57 | 7 .03 | 7 .03 | 22 .51 | |||||||
60 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .44 | 0 .44 | 2 .57 | 2 .57 | 7 .03 | 7 .03 | 22 .51 | |||||||
70 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .44 | 0 .44 | 2 .57 | 2 .57 | 7 .03 | 7 .03 | 22 .51 | |||||||
80 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .44 | 0 .44 | 2 .57 | 2 .57 | 7 .03 | 7 .03 | 22 .51 | |||||||
90 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .44 | 0 .44 | 2 .57 | 2 .57 | 7 .03 | 7 .03 | 22 .51 | |||||||
100 | 0 .03 | 0 .03 | 0 . 13 | 0 . 13 | 0 .44 | 0 .44 | 2 .57 | 2 .57 | 7 .03 | 7 .03 | 22 .51 |
