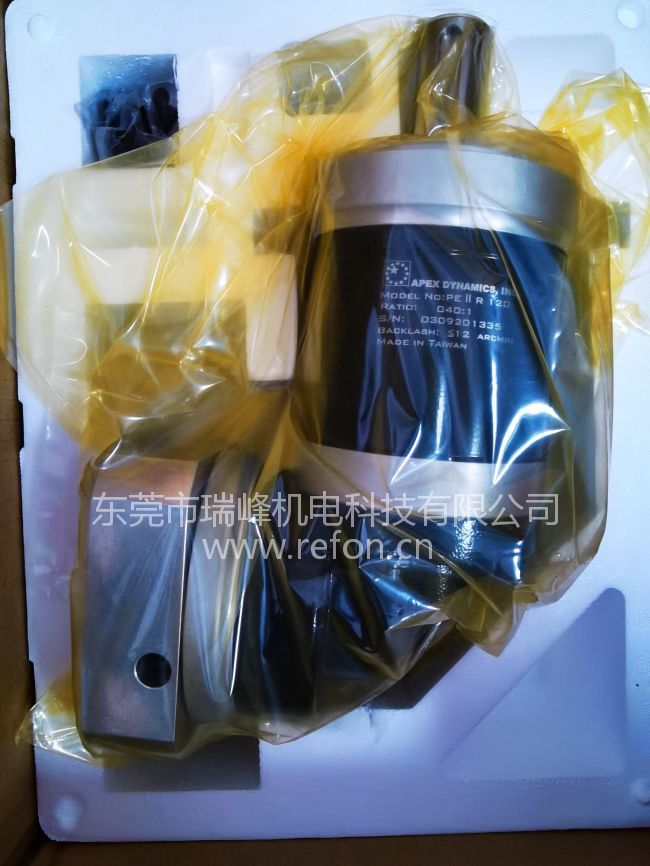

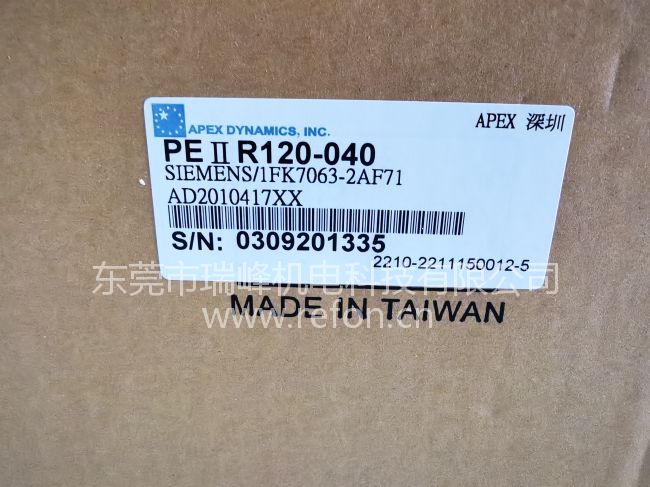

台湾APEX精锐行星减速机PEIIR120-040 适配西门子1FK7063-2AF71电机

品牌：台湾APEX精锐

规格型号：PEIIR120-040

性能简述：台湾APEX精锐行星减速机PEIIR120-040 适配西门子1FK7063-2AF71电机

咨询热线： 15818598199

详细介绍台湾APEX精锐行星减速机PEIIR120-040 适配西门子1FK7063-2AF71电机
PLANETARY GEARBOX
NEW GENERATION P-SERIES
PEII / PGII / PAII / PSII / PNII / PD / PL PEIIR / PGII R / PAII R / PSII R/ PNIIR / PDR / PLR
台湾APEX精锐行星减速机PEIIR系列介绍

Model No.		Stages	Ratio(1)	Type	PE II 050		PE II 070	PEII 090		PE II 120	PE II 155
					PEIIR 050		PEIIR 070	PEIIR 090		PEIIR 120	PEIIR 155
Nominal Output Torque T2N	N m	1	3	A ll	16		42	110		217	430
			4		16		42	113		223	440
			5		15		40	118		220	435
			7		12		35	96		198	366
			10		10		27	68		155	295
		2	15		15		40	109		213	424
			16		16		42	116		228	452
			20		16		42	116		230	454
			25		15		40	123		228	450
			30		15		40	108		212	422
			35		12		35	100		206	382
			40		16		43	117		232	459
			50		15		40	123		228	450
			70		12		35	100		206	382
			100		10		27	70		162	308
Emergency Stop Torque T2NOT	N m	1,2	3~100	A ll	3 times T2N
Max. Acceleration Torque T2B	N m	1,2	3~100	A ll	T2B = 60% of T2NOT
No Load Running Torque(4)	N m	1	3~10	PE II	0.05		0.10	0.40	0.80		2.50
				PE IIR	0.10		0.15	0.45	0.85		2.55
		2	15~100	PE II	0.05		0.10	0.30	0.40		0.80
				PE IIR	0.10		0.15	0.35	0.45		0.85
Backlash(2)	arcmin	1	3~10	PE II	≦ 8		≦ 7	≦ 6	≦ 6		≦ 6
				PE IIR	≦ 12		≦ 11	≦ 10	≦ 10		≦ 10
		2	15~100	PE II	≦ 10		≦ 9	≦ 8	≦ 8		≦ 8
				PE IIR	≦ 14		≦ 13	≦ 12	≦ 12		≦ 12
Torsional Rigidity	N m/arcmin	1,2	3~100	A ll	0.9		2.2	8	12		16
Nominal Input Speed n 1N	rpm	1,2	3~100	A ll	4,500		4,000	3,600	3,600		2,500
Max. Input Speed n 1B	rpm	1,2	3~100	A ll	8,000		6,000	6,000	4,800		3,600
Max. Radial Load F2rB (3)	N	1,2	3~100	A ll	810		1,150	1,530	3,260		4,550
Max. Axial Load F2aB(3)	N	1,2	3~100	A ll	405		575	765	1,630		2,275
Operating Temp	º C	1,2	3~100	A ll	0º C~ +90º C
Degree of Gearbox Protection		1,2	3~100	A ll	IP65
Lubrication		1,2	3~100	A ll	Synthetic lubrication grease
Mounting Position		1,2	3~100	A ll	All directions
Running Noise(4)		1,2	3~100	PE II	≦ 60	≦ 62		≦ 64	≦ 66		≦ 68
				PE IIR	≦ 70	≦ 72		≦ 74	≦ 75		≦ 77
Max. bending moment based on the gearbox input flange Mb(5)	N m	1,2	3~100	PE II	5	12		22	45		54
				PE IIR	3	6		10	17		19
Efficiency	%	1	3~10	PE II	≧ 97 ％
				PE IIR	≧ 93％
		2	15~100	PE II	≧ 94 ％
				PE IIR	≧ 90％

Model No.		PEIIR 050		PEIIR 070		PEIIR 090		PEIIR 120		PEIIR 155
Ø(A) (C3)		1-stage	2-stage	1-stage	2-stage	1-stage	2-stage	1-stage	2-stage	1-stage	2-stage
8	kg.cm 2	0.18	0.18	0.36	0.36	-	-	-	-	-	-
11		0.20	0.20	0.39	0.39	-	-	-	-	-	-
14		0.24	0.24	0.43	0.43	1.87	1.87	-	-	-	-
19		-	-	1.24	1.24	2.67	2.67	6.80	6.80	-	13.57
24		-	-	-	-	2.97	2.97	7.10	7.10	13.87	13.87
28		-	-	-	-	3.47	3.47	7.59	7.59	14.36	14.36
32		-	-	-	-	-	-	10.56	10.56	17.33	17.33
35		-	-	-	-	-	-	11.97	11.97	18.74	18.74
38		-	-	-	-	-	-	13.95	13.95	20.79	20.79
42		-	-	-	-	-	-	-	-	26.54	-

Model No.		Stages(6)	(1)	Type

Nominal Output Torque T2N	Nm	1	3	All	16		42		110	217	430
			4		16		42		113	223	440
			5		15		40		118	220	435
			7		12		35		96	198	366
			9		8		24		60	125	273
			10		10		27		68	155	295
		2	15		15		40		109	213	424
			16		16		42		116	228	452
			20		16		42		116	230	454
			25		15		40		123	228	450
			30		15		40		108	212	422
			35		12		35		100	206	382
			40		16		43		117	232	459
			50		15		40		123	228	450
			70		12		35		100	206	382
			81		8		24		59	131	285
			100		10		27		70	162	308
		3	120		19		50		137	-	-
			160		16		43		118	- - - -
			200		16		43		118
			280		12		35		99	-	-
			350		12		35		99	-	-
			500		15		40		122	-	-
			700		12 35 99 - -
			1000		10 27 70 - -
Emergency Stop Torque T2NOT	Nm	1,2,3	3~1000	All	3 times T2N
Max. Acceleration Torque T2B	Nm	1,2,3	3~1000	All	T2B = 60% of T2NOT
No Load Running Torque(4)	Nm	1	3~10	PGII	0.05		0.10		0.40	0.80	2.50
				PGIIR	0.10		0.15		0.45	0.85	2.55
		2	15~100	PGII	0.05		0.10		0.30	0.40	0.80
				PGIIR	0.10		0.15		0.35	0.45	0.85
		3	120~1000	PGII	0.05		0.10		0.40	-	-
				PGIIR	0.10		0.15		0.45	-	-
Backlash(2)	arcmin	1	3~10	PGII	≦ 8		≦ 7		≦ 6	≦ 6	≦ 6
				PGIIR	≦ 12		≦ 11		≦ 10	≦ 10	≦ 10
		2	15~100	PGII	≦ 10		≦ 9		≦ 8	≦ 8	≦ 8
				PGIIR	≦ 14		≦ 13		≦ 12	≦ 12	≦ 12
		3	120~1000	PGII	≦ 12		≦ 11		≦ 10	-	-
				PGIIR	≦ 16		≦ 15		≦ 14	-	-
Torsional Rigidity	Nm/arcmin	1,2,3	3~1000	All	0.5		2		8	12	16
Nominal Input Speed n 1N	rpm	1,2,3	3~1000	All	4,500		4,000		3,600	3,600	2,500
Max. Input Speed n 1B	rpm	1,2,3	3~1000	All	8,000		6,000		6,000	4,800	3,600
Max. Radial Load F2rB(3)	N	1,2,3	3~1000	All	520		1,030		1,570	3,590	4,690
Max. Axial Load F2aB(3)	N	1,2,3	3~1000	All	260		515		785	1,795	2,345
Operating Temp	o C	1,2,3	3~1000	All	0o C~ +90o C
Degree of Gearbox Protection		1,2,3	3~1000	All	IP65
Lubrication		1,2,3	3~1000	All	Synthetic lubrication grease
Mounting Position		1,2,3	3~1000	All	All directions
Running Noise(4)	dB(A)	1,2,3	3~1000	PGII	≦ 60	≦ 62		≦ 64		≦ 66	≦ 68
				PGIIR	≦ 70	≦72		≦ 74		≦ 75	≦ 77
Max. bending moment based on the gearbox input ﬂange Mb(5)	Nm	1,2,3	3~1000	PGII	5	12		22		45	54
				PGIIR	3	6		10		17	19
Efﬁciency	%	1	3~10	PGII	≧ 97 ％
				PGIIR	≧ 93 ％
		2	15~100	PGII	≧ 94 ％
				PGIIR	≧ 90 ％
		3	120~1000	PGII	≧ 91 ％
				PGIIR	≧ 87 ％

Model No.		PGII 040			PGII 060			PGII 080			PGII 120		PGII 160
Ø(A) (C3)		1-st.	2-st.	3-st.	1-st.	2-st.	3-st.	1-st.	2-st.	3-st.	1-st.	2-st.	1-st.	2-st.
8	kg.cm 2	0.10	0.10	0.10	0.12	0.10	0.10	-	-	-	-	-	-	-
11		0.16	0.16	0.16	0.19	0.16	0.16	-	-	-	- - - -		- - - -
14		0.20	0.20	0.19	0.22	0.20	0.20	0.36	0.24	0.20	- - - -		- - - -
19		-	-	-	1.53	1.51	1.51	1.70	1.58	1.54	2.20	1.73	-	2.18
24		-	-	-	-	-	-	2.24	2.12	2.09	2.74	2.27	4.52	2.73
28		-	-	-	-	-	-	2.68	2.55	2.52	3.17	2.70	4.94	3.15
32		-	-	-	-	-	-	-	-	-	7.77	7.30	9.70	7.91
35		-	-	-	-	-	-	-	-	-	10.80	10.30	12.80	11.00
38		-	-	-	-	-	-	-	-	-	14.00	13.50	16.00	14.20
42		-	-	-	-	-	-	-	-	-	-	-	24.50	-

Model No.		PGII R 040			PGII R 060			PGII R 080			PGII R 120		PGII R 160
Ø(A) (C3)		1-st.	2-st.	3-st.	1-st.	2-st.	3-st.	1-st.	2-st.	3-st.	1-st.	2-st.	1-st.	2-st.
8	kg.cm 2	0.18	0.18	0.18	0.36	0.36	0.36	-	-	-	- - - - - -		- - - - - -
11		0.20	0.20	0.20	0.39	0.39	0.39	-	-	-
14		0.24	0.24	0.24	0.43	0.43	0.43	1.87	1.87	1.87
19					1.24	1.24	1.24	2.67	2.67	2.67	6.80	6.80	-	13.57
24		-	-	-	-	-	-	2.97	2.97	2.97	7.10	7.10	13.87	13.87
28		-	-	-	-	-	-	3.47	3.47	3.47	7.59	7.59	14.36	14.36
32		-	-	-	-	-	-	- - - - - -			10.56	10.56	17.33	17.33
35		-	-	-	-	-	-	- - - - - -			11.97	11.97	18.74	18.74
38		-	-	-	-	-	-	-	-	-	13.95	13.95	20.79	20.79
42		-	-	-	-	-	-	-	-	-	-	-	26.54	-
