TOKYO KEIKI东京计器板式直角方向控制阀单向阀C5G-825-JA TOKIMEC东机美
品牌：日本TOKYO KEIKI东京计器
规格型号：C5G-825-JA
性能简述：日本TOKYO KEIKI东京计器株式会社原装进口板式直角方向控制阀单向阀C5G-825-JA TOKIMEC东机美
咨询热线：
15818598199
详细介绍
日本TOKYO KEIKI东京计器株式会社原装进口板式直角方向控制阀单向阀C5G-825-JA TOKIMEC东机美
直角型单向阀(板式安装型) C2G/C5G Angle type check valves (subplate mounting type)
型号表示
规格参数

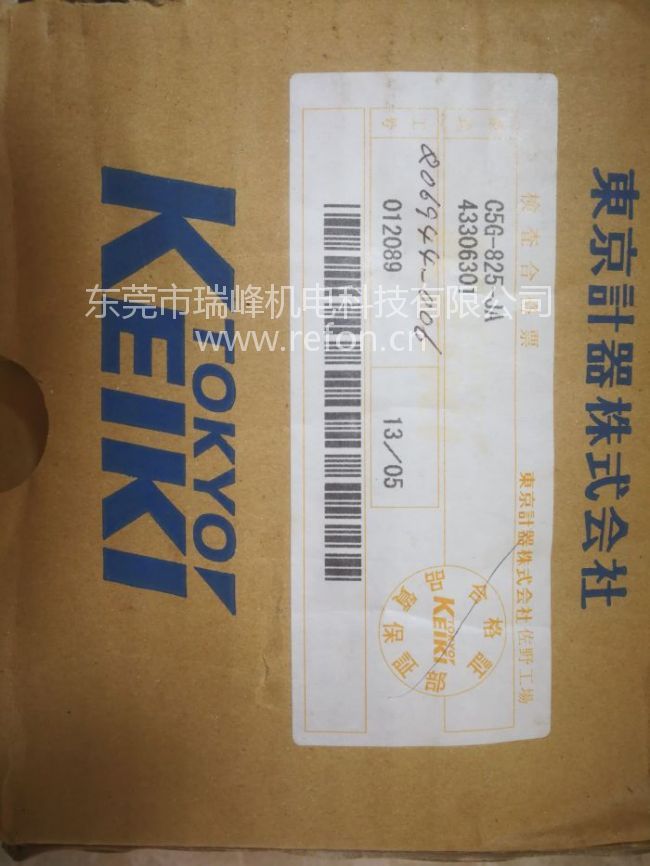

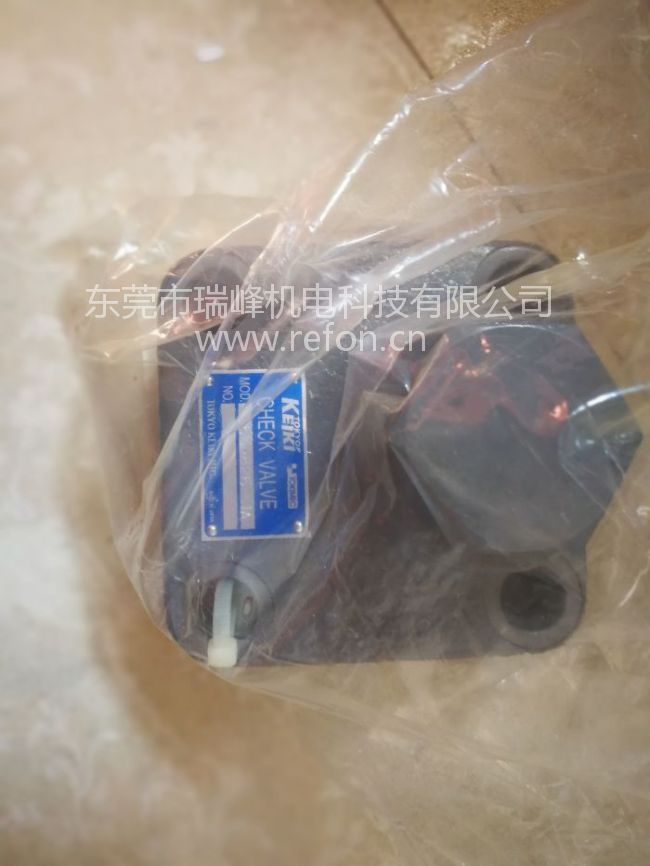

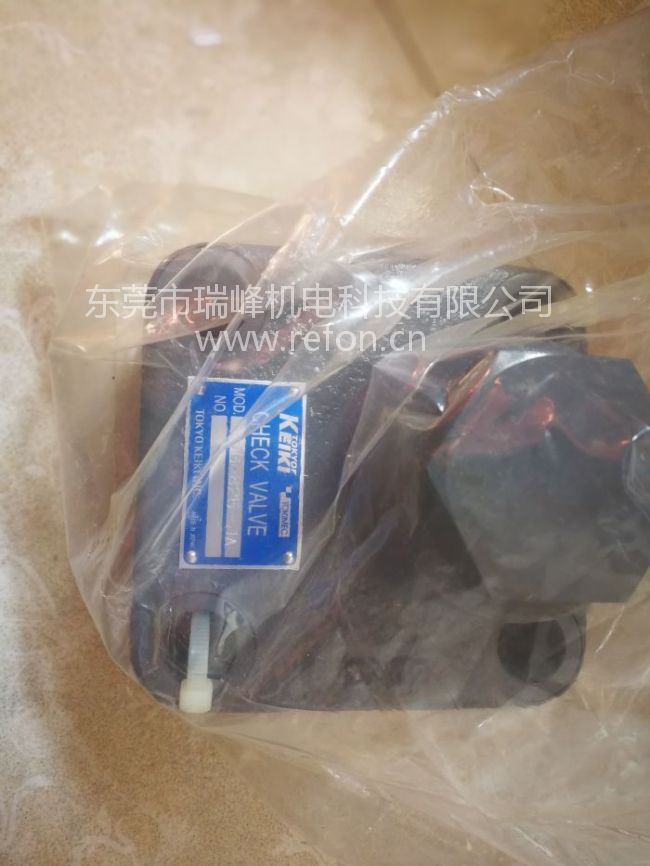

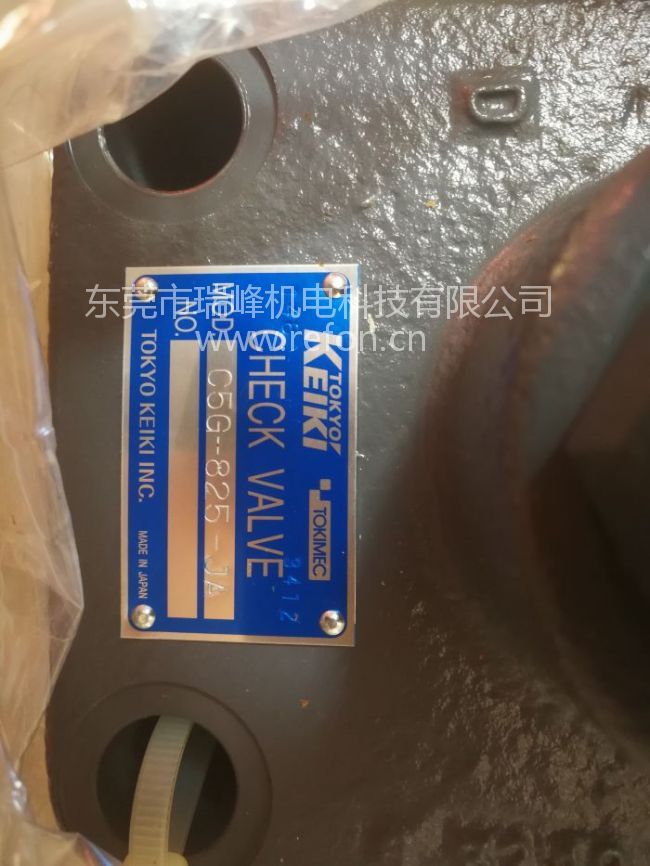

产品实拍图
直角型单向阀(板式安装型) C2G/C5G Angle type check valves (subplate mounting type)
型号表示
规格参数
| 型号 | 尺寸规格 标称 | 最高使用 压力 MPa | 额定流量 L/min |
质量 kg |
| C2G-805 | 03 | 21 | 40 | 1.5 |
| C5G-815 | 06 | 80 | 3.0 | |
| C5G-825 | 10 | 380 | 6.0 |
| 符号 | 无记号,S12 | S20 | S19 | S2 | S3 | S8 | S17 | S34 | S22 |
| 开启压力 MPa | 0.035 | 0.004 | 0.14 | 0.25 | 0.35 | 0.53 | 0.88 | 1.05 | 无弹簧 |
| 注)因尺寸规格标称不同，可能有不适用的开启压力。关于详细说明请参照 F4-4 页的弹簧表。 | |||||||||
| 阀型号 | 副板型号 |
连接口径 (Rc) |
| C2G-805 | C2GM-800-JA-10-J | 1/4 |
| C2GM-805-JA-10-J | 3/8 | |
| C5G-815 | C4GM-815-JA-J | 3/4 |
| C5G-825 | C5GM-825-JA-J | 1-1/4 |
| 阀型号 | 内六角螺栓 | 数量 | |
| 公制螺纹 | 统一螺纹 | ||
| C2G-805 | M8×40 | 5/16-18UNC×38.1 | 4 |
| C5G-815 | M16×45 | 5/8-11UNC×44 5 | 4 |
| C5G-825 | M20×90 | 3/4-10UNC×88.9 | 4 |
