详细介绍 日本NACHI不二越低电力湿式油压电磁换向阀SL-G01-A3X-R-D2-31 集中端子盒式配线

SL系列 G01 湿式电磁换向阀

已取得国外安全标准CE（欧洲）、UL（美国）、CSA（加拿大）的认证。
与以往的设计具有安装上的兼容性，集中端子箱和线圈等部品可以套为单位更换。
耗电低。DC电磁铁为9.6W（60Hz），DC电磁铁为10W
AC规格为双SOL型全长158mm，非常紧凑
扩大配线范围，支持4针M12连接器，并提高耐水性等，更加方便使用

电磁铁的种类		AC电磁铁		DC电磁铁
				整流器 内置型
		C1	C2	E 1	D 2
最大使用压力	P、A、B端口	7MPa{71kgf/cm2}
最大容许背压	T端口	7MPa{71kgf/cm2}
切换频率（次/分钟）		240		120	240
标准	指示灯	R
选购件	无浪涌	G		－	G
	带手动按钮	N
	急回	－		Q	－
重量（kg）	双SOL	1.5		2.0
	单SOL	1.2		1.5
推荐	温度范围	－20～70°C
	使用粘度	15～300mm2/s{cSt}
	粘度指数	90以上
	过滤	25微米以下
安装螺栓		强度12T的带孔六角螺栓  M5×45　4根
紧固扭矩		5～7 N・m {51～71kgf・cm}

（注）不带安装螺栓。


电磁铁组装规格

电磁铁 分类		AC电磁铁						DC电磁铁
								整流器 内置型
电源形式		C1			C2			E1	D2
电压（V）		AC100		AC110	AC200		AC220	AC100	DC24
循环 （Hz）		50	60	60	50	60	60	50/60	－
01用	电磁铁 线圈类型	EL64-C1			EL64-C2			ELC64-E1-1A	ELC64-D2-1A
	启动电流 (A)	1.30	1.10	1.30	0.65	0.55	0.65	0.11	0.42
	保持电流 (A)	0.30	0.24	0.28	0.15	0.12	0.14
	保持电力 (W)	12.0	9.6	12.2	12.0	9.6	12.2	10	10
	容许电压 范围（V）	80～110	90～120		160～220	180～240		90～110	21.6～26.4
	容许背压 （Mpa {kgf/cm2}）	7 {71}
	绝缘抵抗 （MΩ）	100以上（500V）

（注1）带DC电磁铁浪涌吸收电路具有防止高灵敏度继电器和IC电路误动作的功效。（适用于电源显示D2，选购件：G）
（注2）DC电磁铁RAC型（电源表示E1）通过交流线路无需变更时序电路便解除继电器接点电弧，大幅提高了接点寿命，适用50/60Hz共用型。
切换响应时间


型号	响应时间（sec）		测定条件
	电磁铁ON	弹簧 返回
SL-G01-※※-R-C※-31	0.010～0.020	0.010～0.020	7MPa {71kgfcm2} 20L/min 40mm2/s {cSt}
SL-G01-※※-R-E1-31	0.055～0.080	0.150～0.185
SL-G01-※※-(G)R-D2-31	0.055～0.080	0.025～0.035

（注1）切换响应时间因使用条件（压力、流量、粘度等）而多少发生变化。
（注2）电源形式为E1（内置整流器型）时，如用急回方式（选购件符号为“Q”）则弹簧返回时间与D2相同。

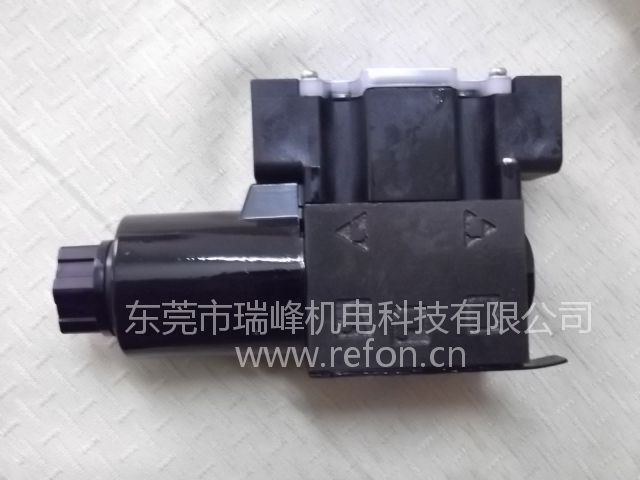

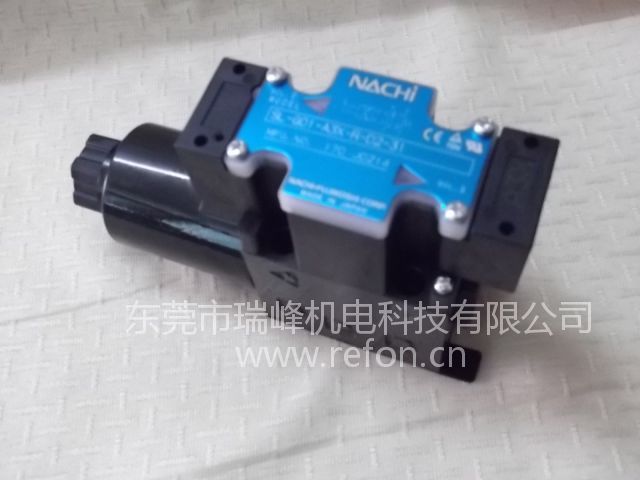

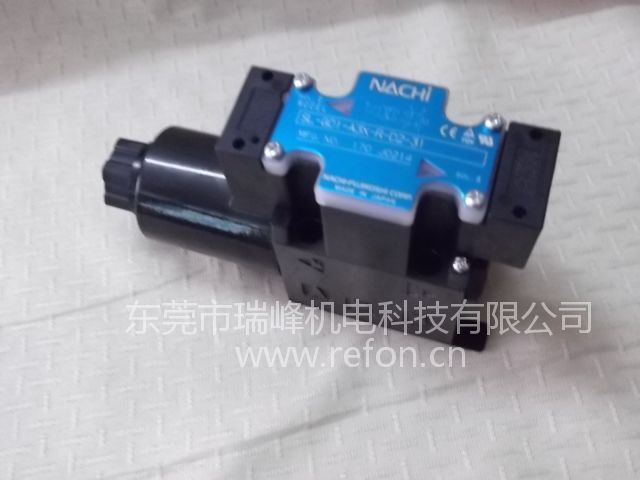

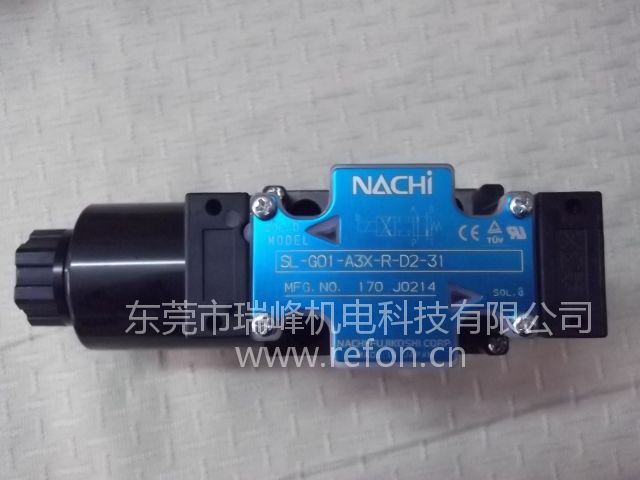

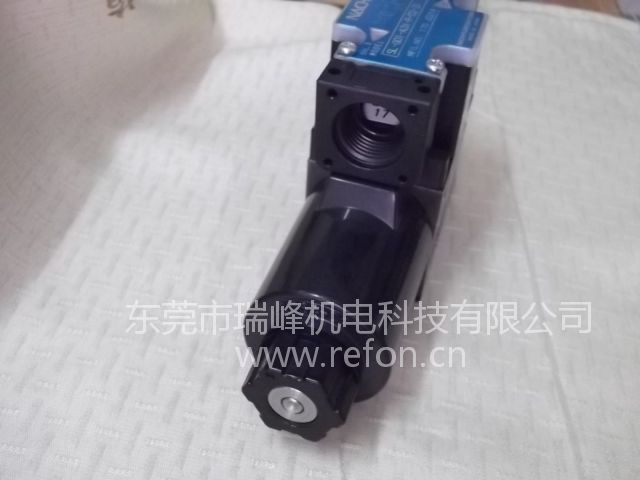

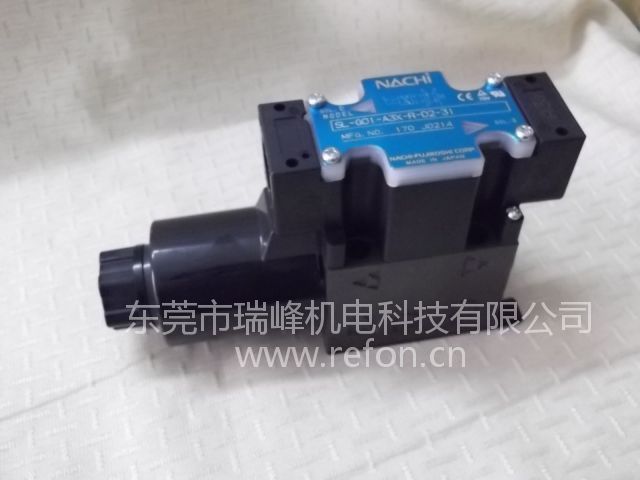

实物图：
