日本NACHI不二越无泄漏型电磁阀SNH-G01-HQ-GMR-D2-11
品牌：日本NACHI不二越
规格型号：SNH-G01-HQ-GMR-D2-11
性能简述：日本NACHI不二越无泄漏型电磁阀SNH-G01-HQ-GMR-D2-11 特点 内部泄漏极小。 由于采用提动头的结构，使低压到高压35MPa {357kgf/cm2}的内部泄漏极少。 实现了提高液压回路的效率、节约能源的
咨询热线：
15818598199
详细介绍
日本NACHI不二越无泄漏型电磁阀SNH-G01-HQ-GMR-D2-11
特点
内部泄漏极小。
由于采用提动头的结构，使低压到高压35MPa {357kgf/cm2}的内部泄漏极少。
实现了提高液压回路的效率、节约能源的目的。
大容量，损失压力少。
采用独特的减少流体反力结构，不仅实现紧凑型，也达到了该等级中最高水平的换向能力。
高可靠性结构。
由于采用了湿式线圈，因此，可动铁芯在油中动作，换向声小，动作准确。与干式相比，提高了防水性，寿命长。
安装面按ISO规格（01，03型）。
可以实现与叠加阀的集成，达到了回路简略化，装置的紧凑化。
采用EC连接方式提高了换向能力（06型）。
换向时，线圈是平常（维持电流）的2倍电流（起动电流），换向能力可以得以提高。
06型中小线圈可获得大输出，从而实现紧凑化。
型号说明
规格参数
实物图

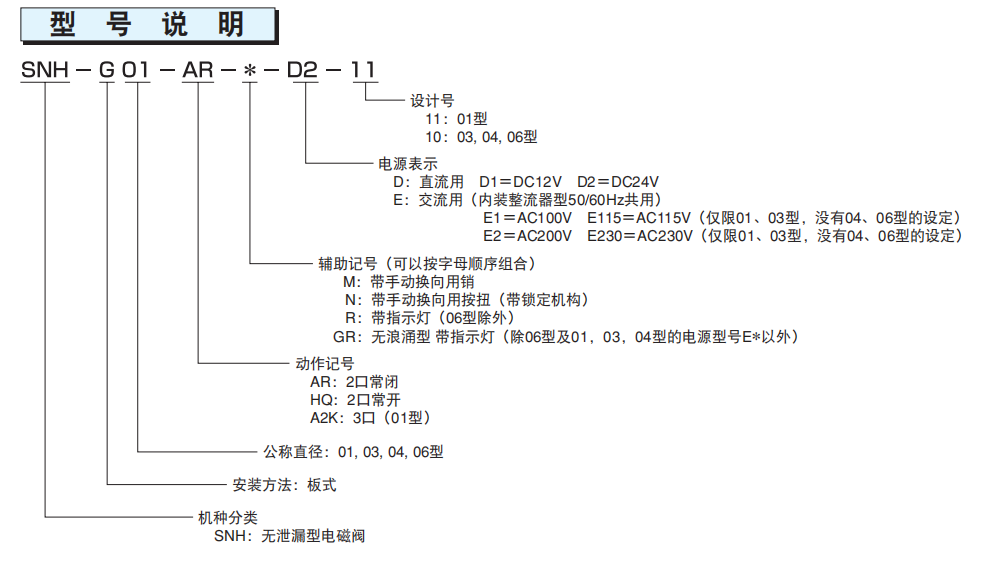

型号说明
规格参数
| 型 号 | SNH-G01 | SNH-G03 | SNH-G04 | SNH-G06 | |||
| JIS记号 | AR |
B b A |
|||||
| HQ |
a A |
||||||
| A2K |
 A ,B |
||||||
|
最高使用压力 MPa {kgf/cm?} (P、A、B口) |
35 {357} | ||||||
|
额定流量-最大流量 Q /min |
AR,HQ;10-20 A2K; 5-20 |
20-40 | 40-60 | 60-100 | |||
| 最高换向频度(次/分) | 120 | ||||||
| 使用条件 | 防尘 · 防水等级 | JIS C 0920 IP65(防尘型 · 防喷射型)(注2) |
防尘型 IP64 防喷射型 |
||||
| 环 境 温 度 | -20～50 °C | ||||||
| 液压油 | 温 度 范 围 | -20～70 °℃ | |||||
| 粘 度 范 围 | 15～300mm²/s | ||||||
| 过 滤 精 度 | 25微米以下 | ||||||
| 重量AR ·HQ(A2K)kg | 1.8 (2.2) | 5.2 | 5.5 | 6.9 | |||
| 安装螺栓 | 尺寸 ×长度 | M5×454支 | M8×704支 | M8×704支 | M10×754支 | ||
| 锁紧力矩N-m {kgf-cm} |
6～8 {61～81} |
30～35 {306～357} |
30～35 {306～357} |
55～60 {561～612} |
|||

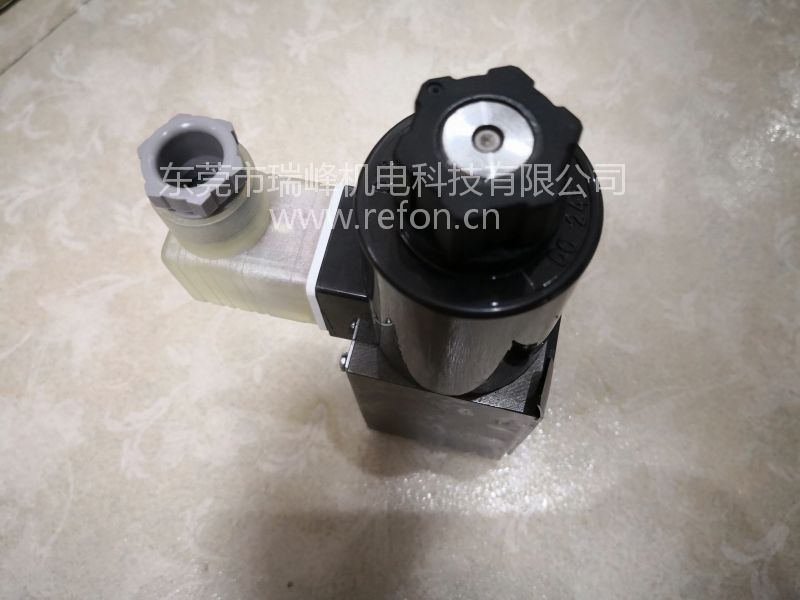

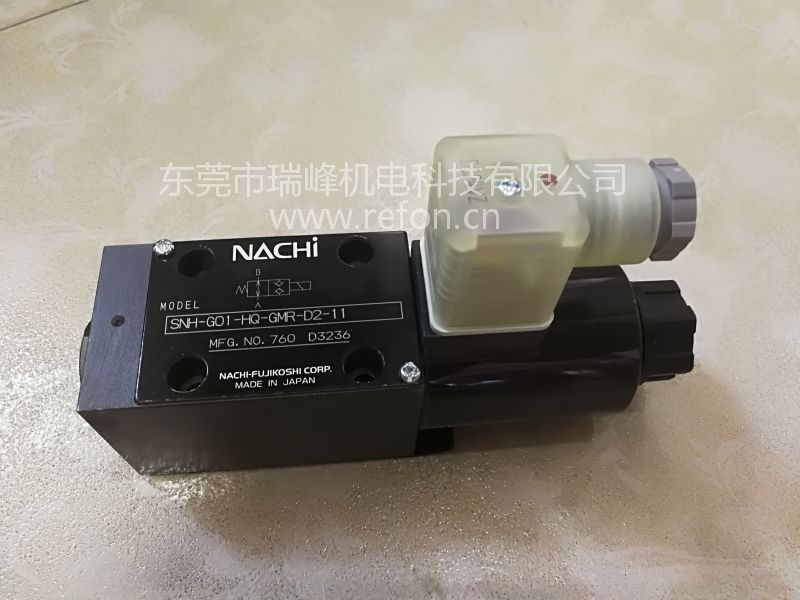

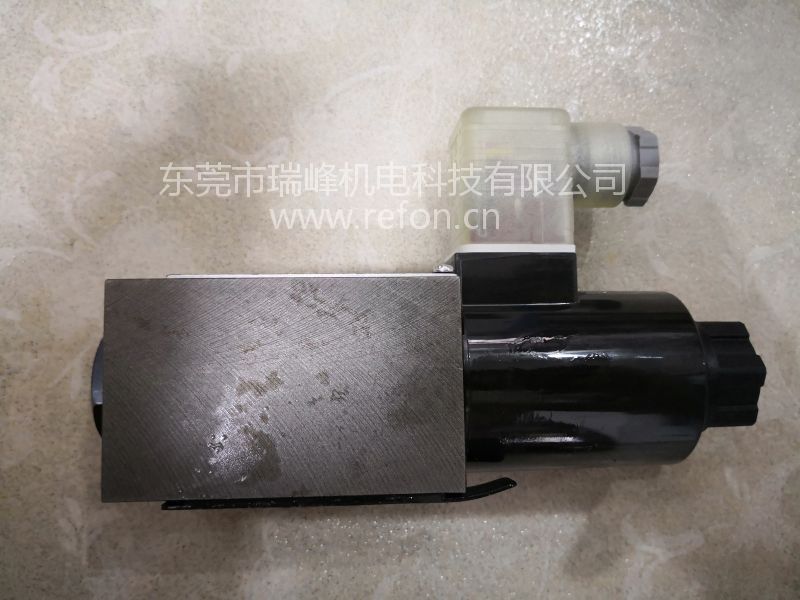

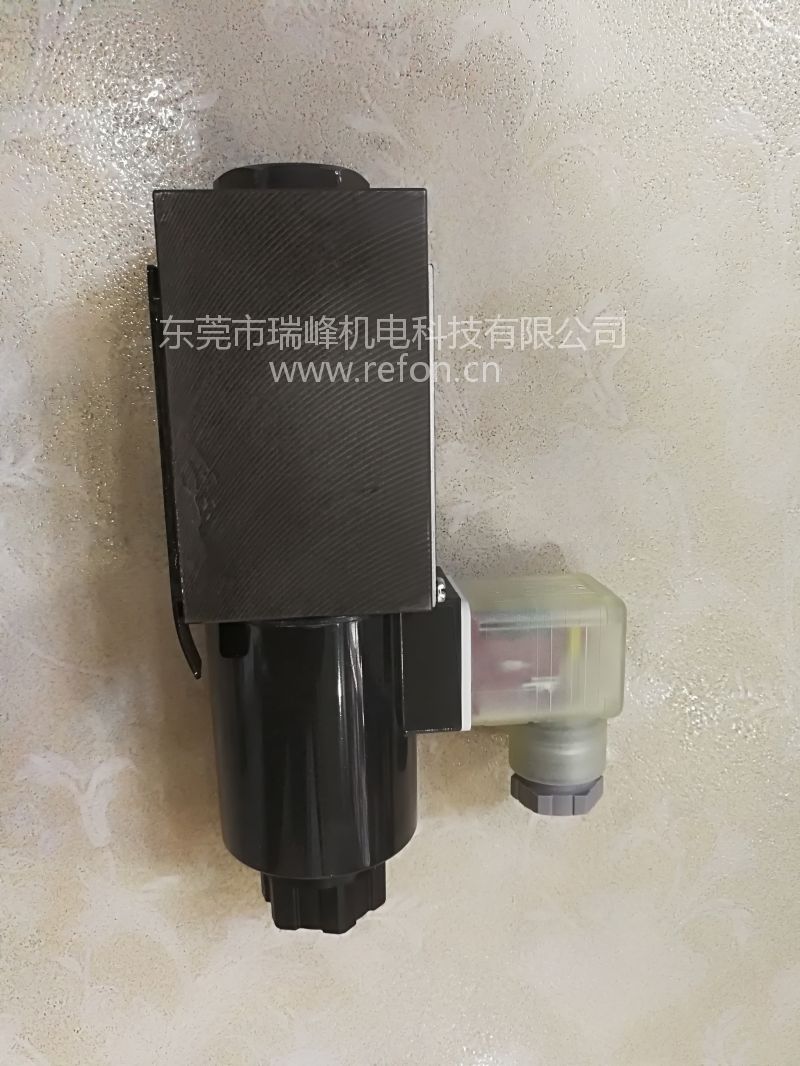

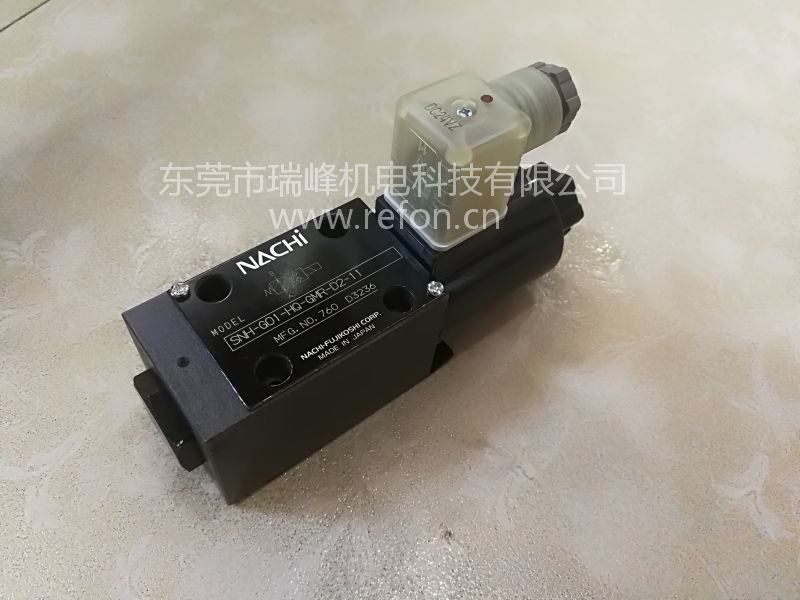

实物图
