详细介绍 日本KOSMEK考世美株式会社气动油压站单元CPC4000-YY-5-G，含气压驱动油泵AC4001-0、压力继电器JBA0700-0G等

气动油压站单元CPC4000-YY-5-G

气动油压站单元只需供给工厂内的压缩空气就可以简单的输出所需油压
准备了从简单的1个回路用到内置无泄漏阀的多回路用的丰富选配项
特点：
能简单地输出低压〜高压油压
只需向气动油压单元供给工厂内的压缩空气，即可输出 所需油压。体积紧凑，设置容易。
安全性
内置无泄漏阀的气动油压单元，即使因停电等原因而无法 供气，也能保持油压，保持夹紧器的状态。
节能
驱动泵的运行仅限于升压过程，升压结束后，气压和油压 趋于平衡，泵即停止运行。升压结束后的耗气量为零。

丰富的选配项

设置于气动油压单元的空气驱动油压泵。具有丰富的选配项，其输出油压可从低压对应至高压。

说明：

-电气控制复动/单动回路用

-内置无泄漏阀（即使切断供给气压也能保持油压。）

-搭载有AC泵，比CP/CPB油压单元输出量大。
型号表示：

规格参数

型号	CPC3000	CPC4000	CPC5000	CPC6000	CPC7000	CPC8000
搭载泵型号	AC3001-口	AC4001-0	AC5001-口	AC6001-0	AC7001-0	AC8001-0
内置无泄漏阀型号	BA2011-0	BA2011-0	BA5011-0	BA5011-0	BA5011-0	BA5011-0
输出压力*1 MPa	2.5〜4.2	3.6〜6.6	5.8〜10.6	8.9〜16.3	14.4〜26.4	22.6〜30.0
空气消耗量 Nm3/min	1.0
油箱容积 1	P：5l（实际使用量3.71 ） / Q：10l（实际使用量71）
控制电压	型号：根据控制电压
使用温度 °C	0 〜 70
使用流体	型号：根据流体代码
使用频率	泵工作时间:低于500小时/年（2小时/日） ※指泵在进行工作、排油时的时间-
压力继电器型号（升压确认）*2	JBA0700-0G-Z0020G	JBA0700-0G	JBA0700-0G	JBA2700-0G	JBA2700-0G	JBA2700-0G
气动电磁阀	单向电磁阀：SYJ3140-DG /双向电磁阀：SYJ3240-OG
吸油过滤器	JF1030：174xm(100 目)

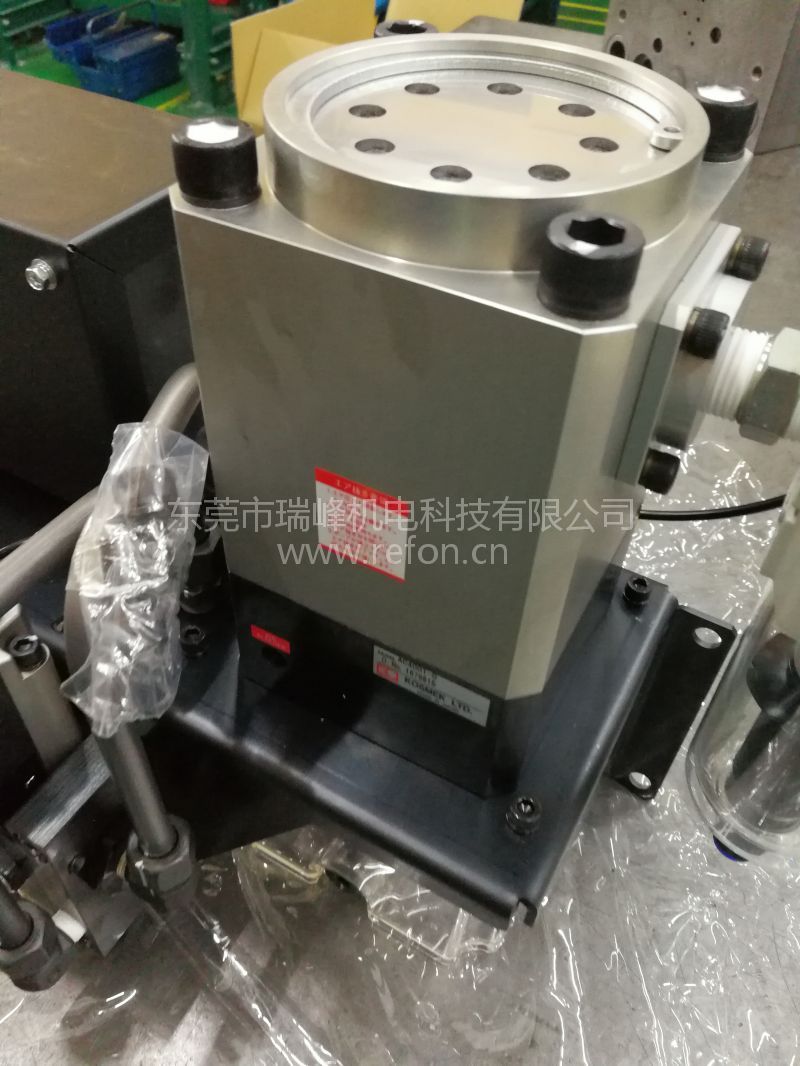

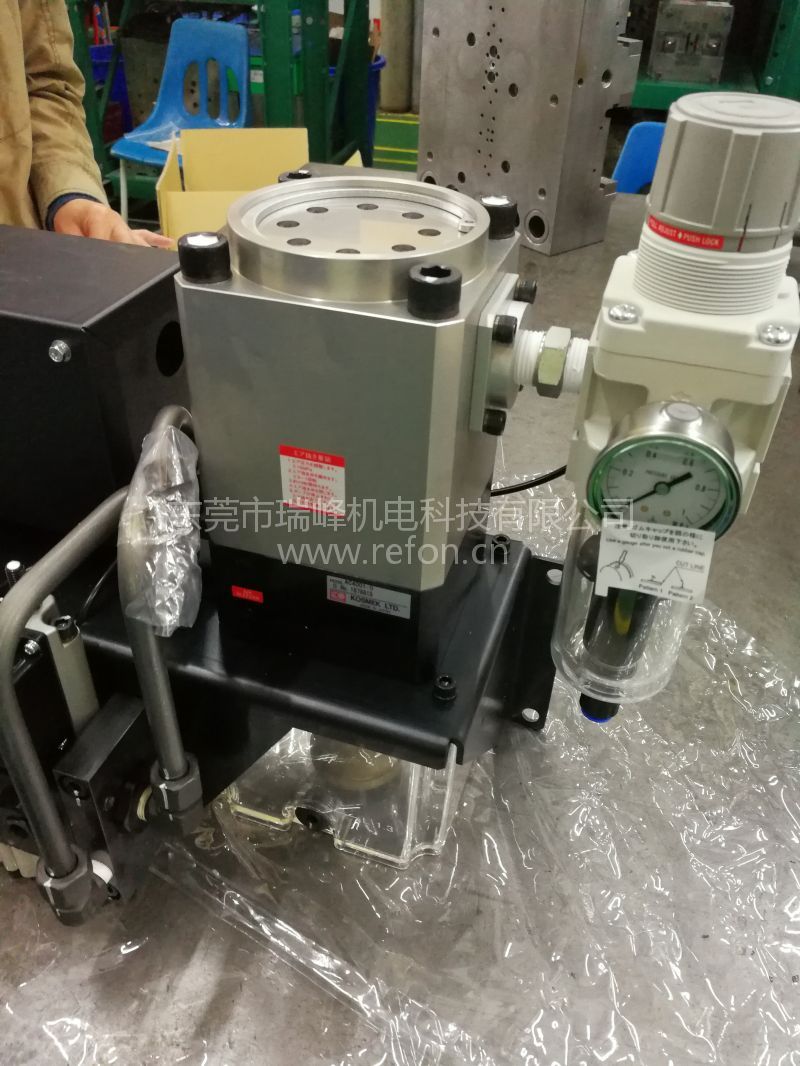

气压驱动油泵AC4001-0

说明

-只需供给工厂内的压缩空气即可简单输出低压〜高压油压的气压驱动油压泵。

•紧凑型结构的AB泵和大流量的AC泵，共13个规格。

•由于不使用电动马达，可以对应防爆规格。
气动泵型号表示

泵单元参数

型号	AB3000-QQ	AB4000-QQ	AB5000-QQ	AB6000-QQ	AB7000-QQ	AB8000-DD
输出油压渕 MPa	2.4 〜4.3	3.9~7.0	6.0 〜11.0	10.0 〜17.5	15.5 〜27.0	25.0 〜43.5
空气消耗量 Nm3/min	0.4
供给气压范围 MPa	0.15 〜0.7
扬程 m	0.6以内
噪音 dB	82 〜85
使用流体"	型号：根据流体代码
对应吸油过滤器型号※3	JF1030
重量 kg	2.4
型号	AC3001-QQ	AC4001-口口	AC5001-口口	AC6001-QQ	AC7001-口口	Acsooi-nn	AC9ooi-nn
输出油压痢 MPa	2.3 〜4.2	3.6~6.6	5.8 〜10.6	8.9 〜16.3	14.4 〜26.4	22.6 〜41.4	35.3 〜64.7
空气消耗量 Nm3/min	1.0
供给气压范围 MPa	0.15 ~ 0.7
扬程 m	1.0以内
噪音 dB	82 〜85
使用流体^2	型号：根据流体代码
对应吸油过滤器型号※3	JF1040		JF1030
重量 kg	8.8

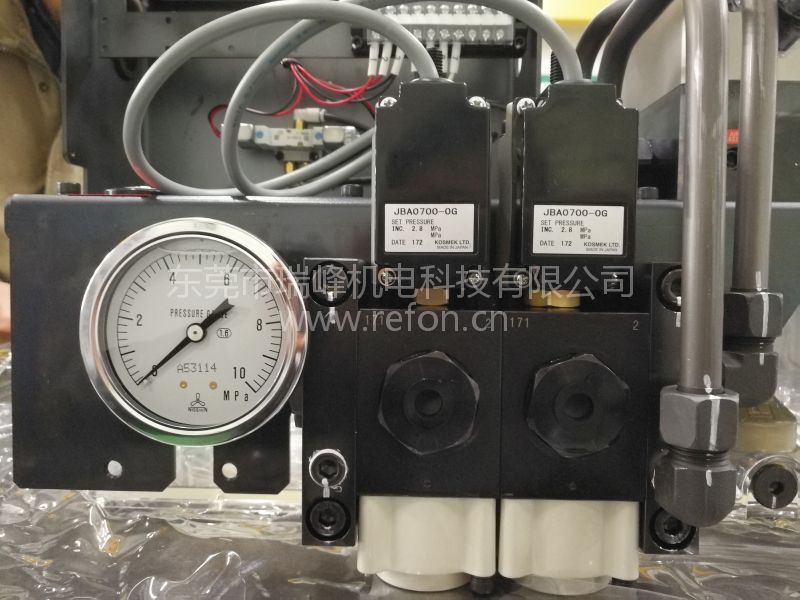

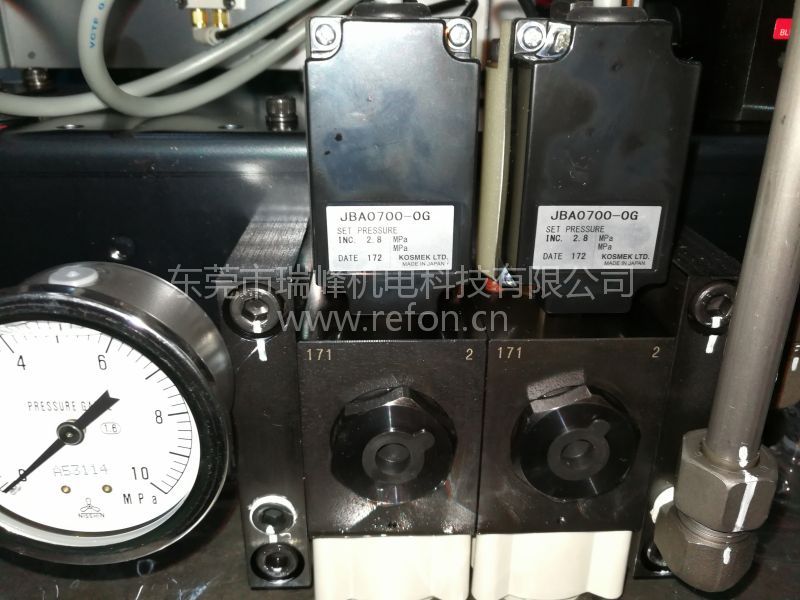

压力继电器JBA0700-0G

最适用于确认回路内压力。 具有 30G 的耐振性和 100 万次以上的超长使用寿命。
附带 LED 指示灯压力开关能容易地确认动作。
压力继电器型号表示

压力继电器规格参数

型号			JBA0700		JBA2700		JBA3800
			单接点型	双接点型	单接点型	双接点型	单接点型	双接点型
设定压力 范围 1	INC. (升压检测)         MPa		2.0 ~ 7.0	1.0 ~ 6.0	7.0 ~ 27.0	2.0 ~ 22.4	14.0 ~ 38.0	5.6 ~ 29.6
	DEC. (降压检测)        MPa		1.4 ~ 6.0	0.5 ~ 5.1	5.8 ~ 23.8	1.5 ~ 19.7	11.7 ~ 32.6	4.4 ~ 25.3
	压力开关差 ※1               MPa		0.6 ~ 1.0	0.5 ~ 0.9	1.2 ~ 3.2	0.5 ~ 2.7	2.3 ~ 5.4	1.2 ~ 4.3
设定压力 范围 2	INC. (升压检测) ※2       MPa		-	(设定压力 1) ~      (设定压力 1) + 1.0	-	(设定压力 1) ~      (设定压力 1) + 4.6	-	(设定压力 1) ~        (设定压力 1) + 10.8
	DEC. (降压检测) ※3      MPa		-	(设定压力 1) ~      (设定压力 1) + 0.9	-	(设定压力 1) ~      (设定压力 1) + 4.1	-	(设定压力 1) ~      (设定压力 1) + 7.3
	压力开关差 ※1              MPa		-	0.6 ~ 1.0	-	1.2 ~ 3.2	-	2.3 ~ 5.4
最高使用压力		MPa	40
调节螺栓压力变化值 (参考)   MPa/每圈			0.5		2.2		3.9
耐振动性能 ※4			30G
重复精度 (相对于最高设定压力)			±1%
微型开关	电气规格		5A-250V (125V：附带 LED 指示灯) AC、  5A-30V DC
	接点构成		单极双接点型 (SPDT)
LED指示灯	额定值 ※5		12 ~ 125V AC 、12 ~ 30V DC
	内部电阻		33kΩ
接线端子形状 ※6			＃110型插销端子 ( t=0.5 )
安装方向			自由
使用工作温度			0 ~ 70 ℃
使用流体			相当于ISO粘度等级的ISO-VG-32 一般液压油
重量	kg		0.6

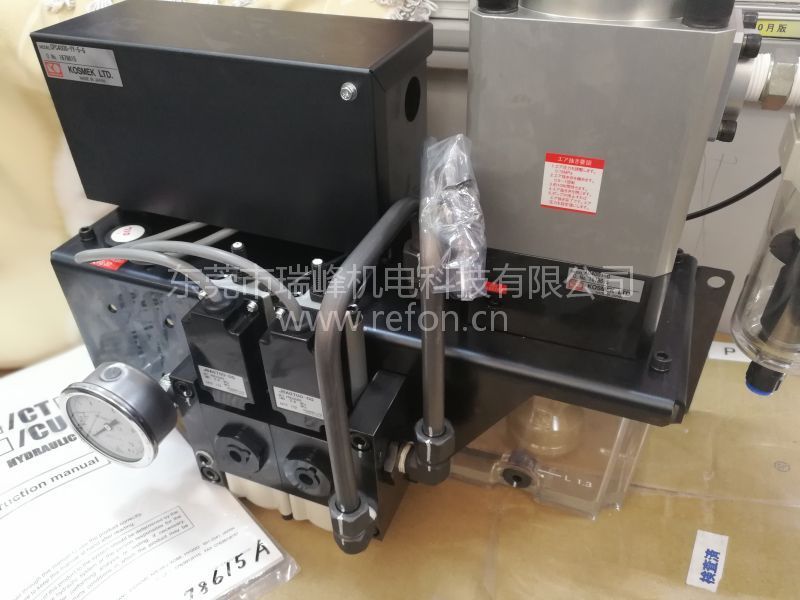

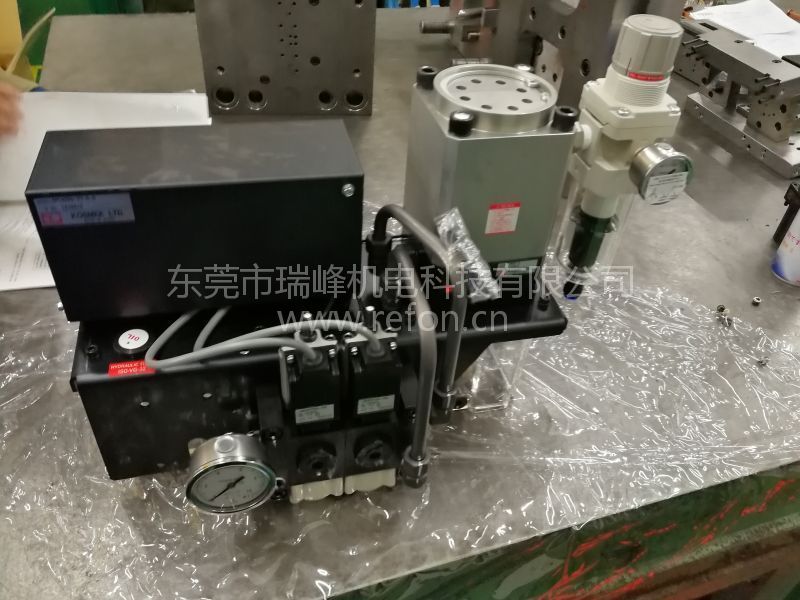

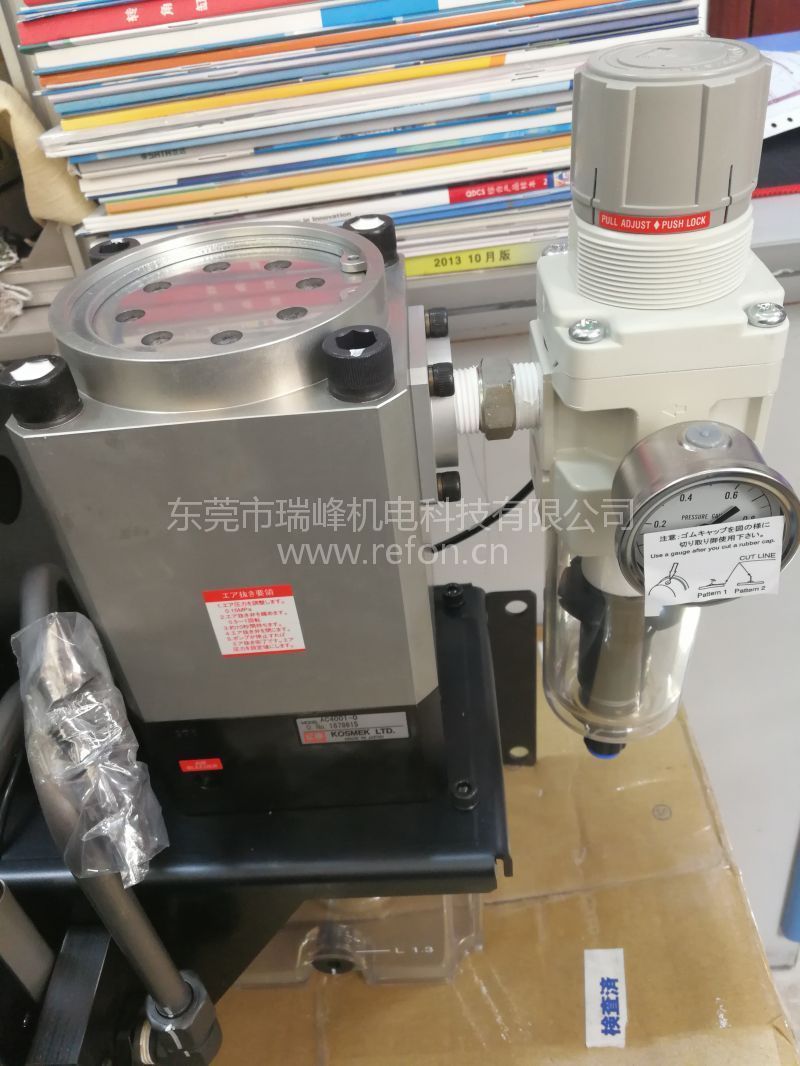

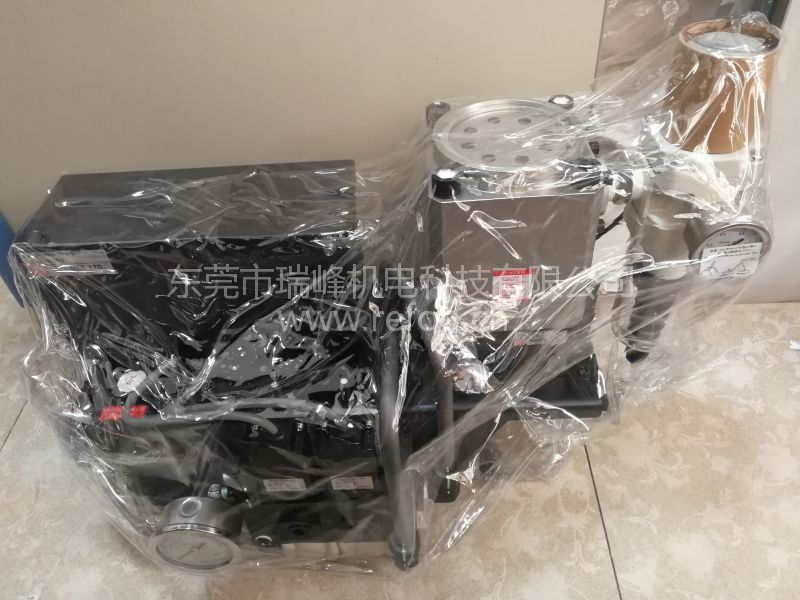

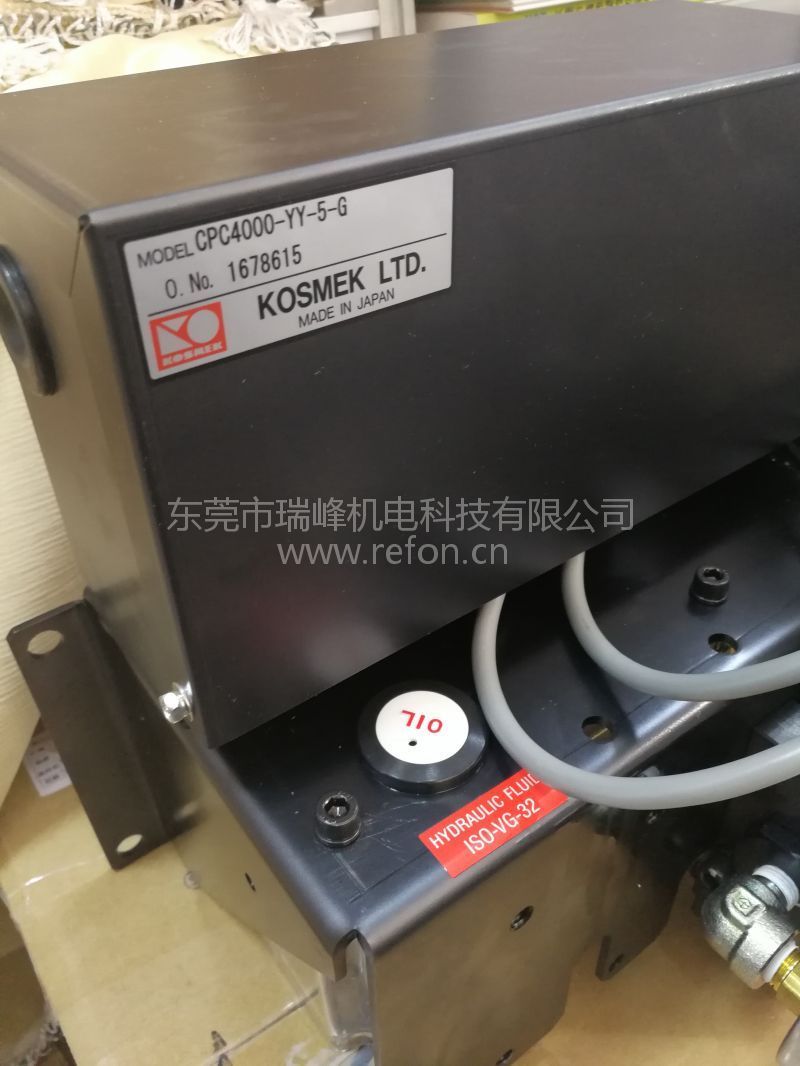

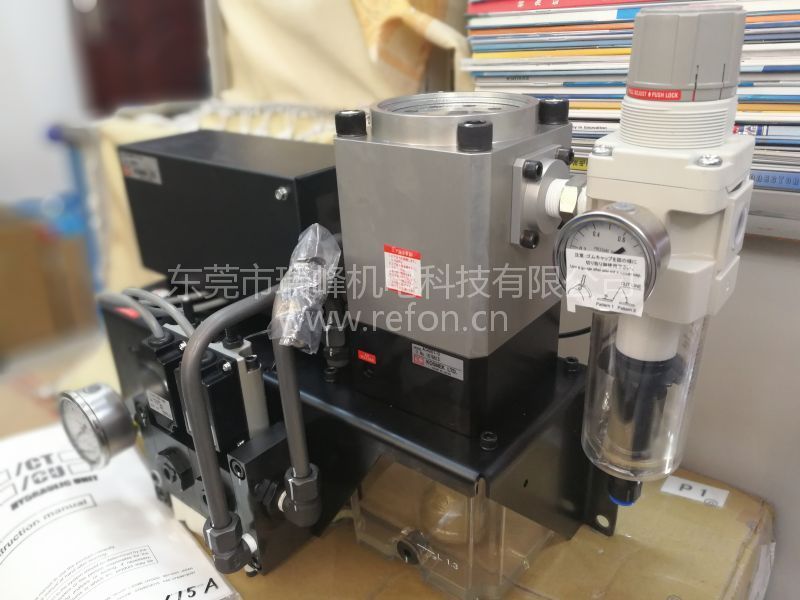

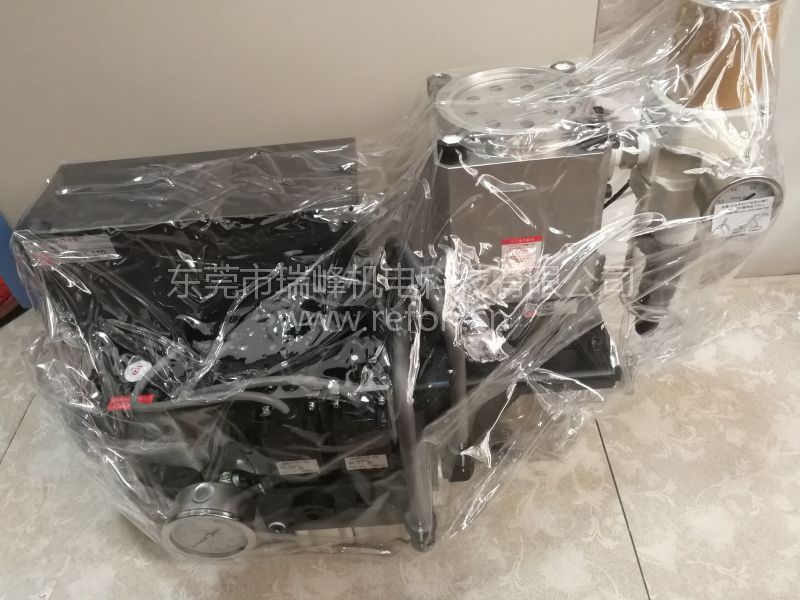

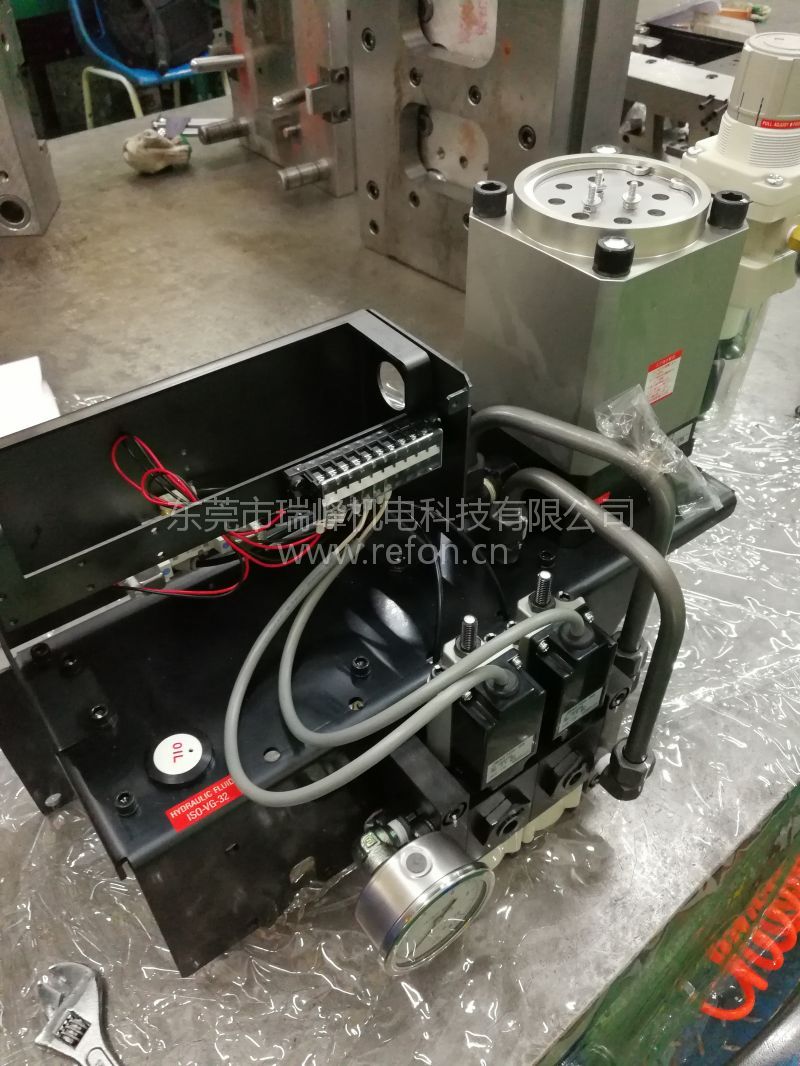

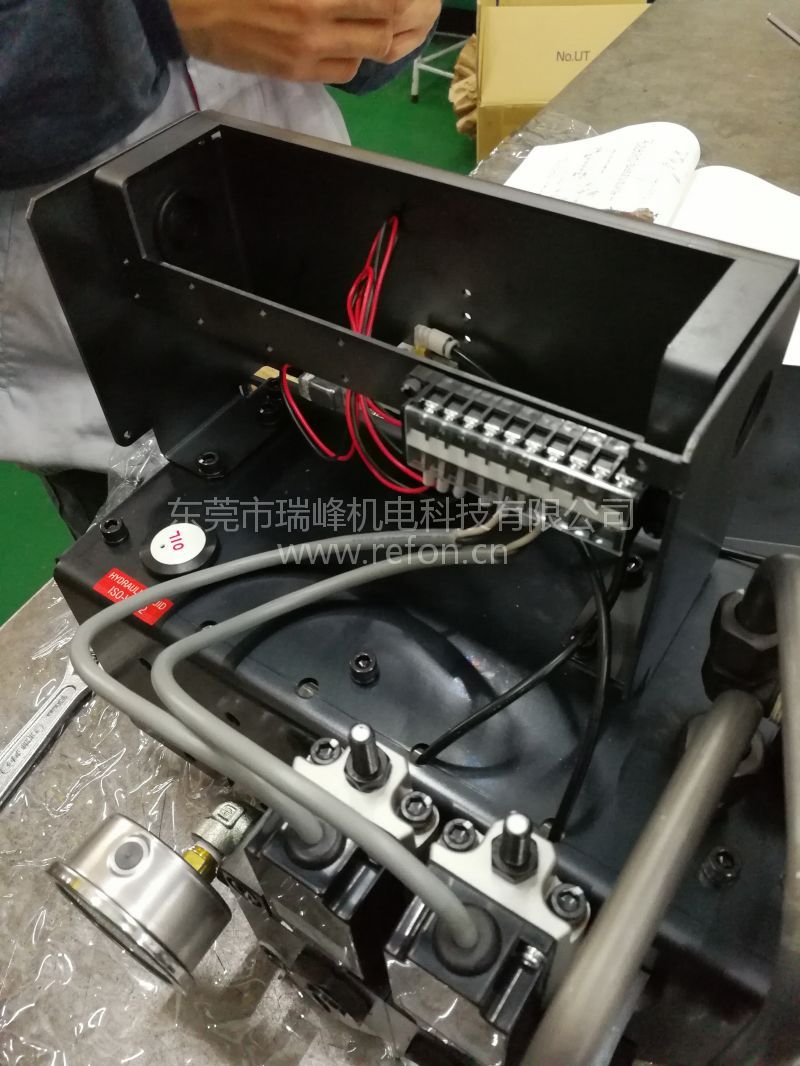

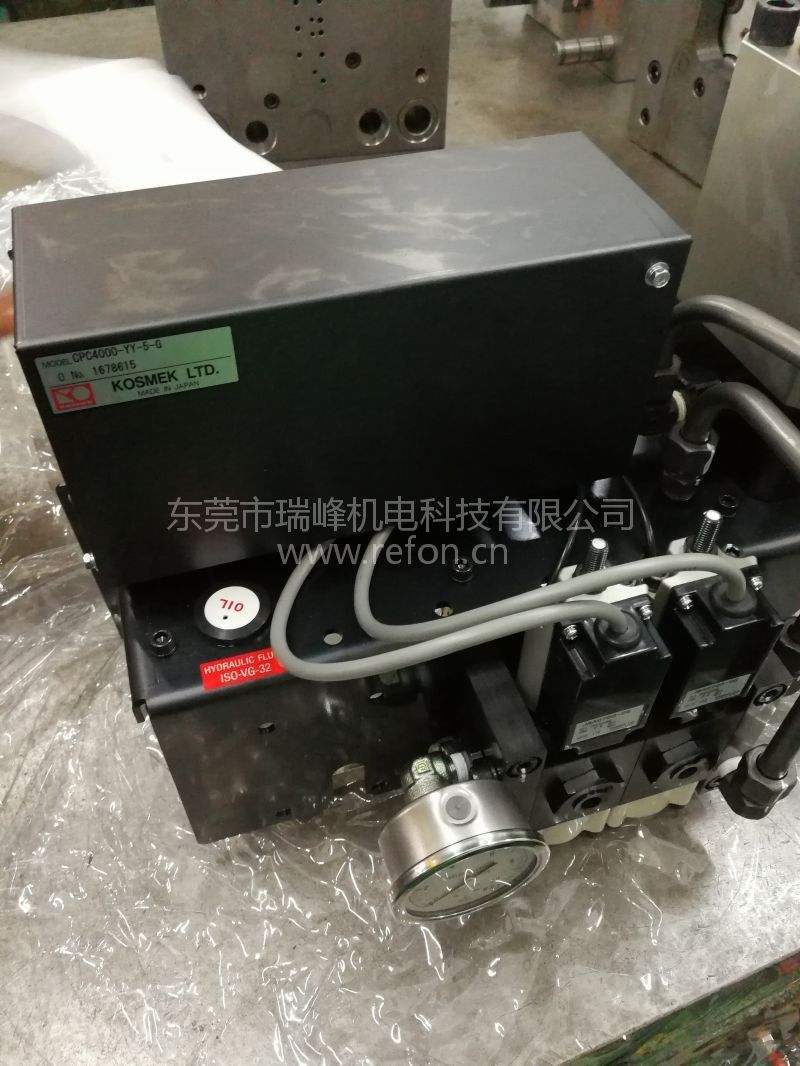

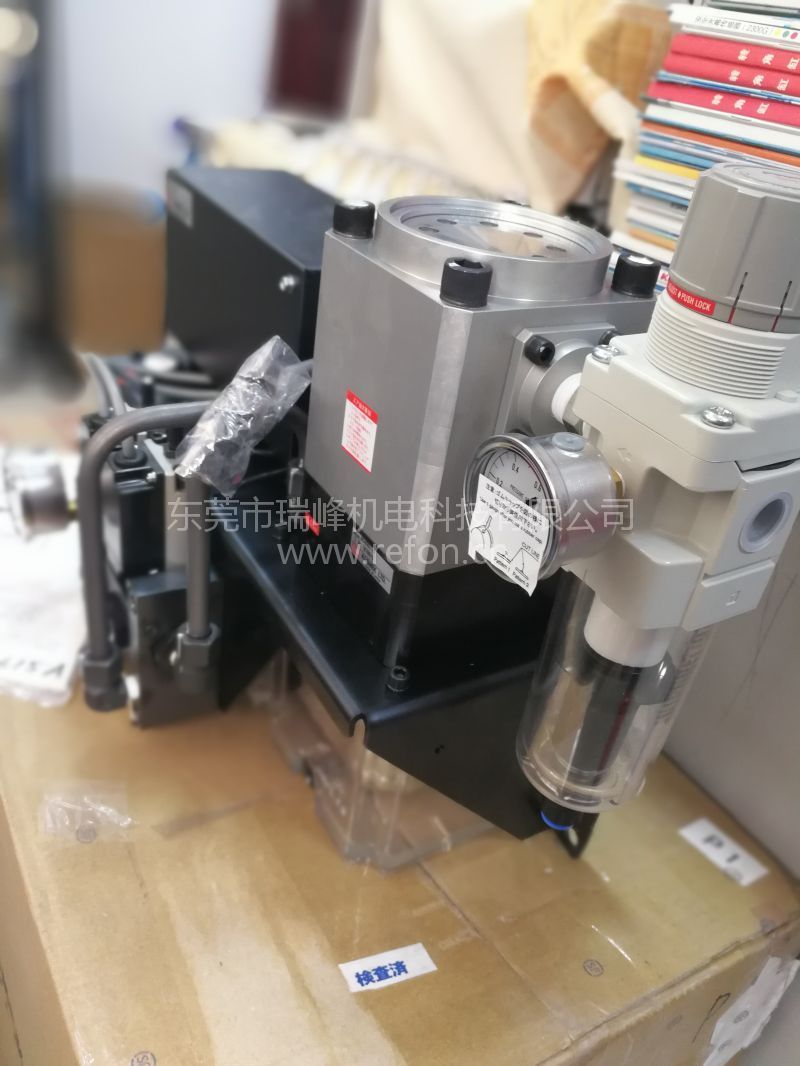

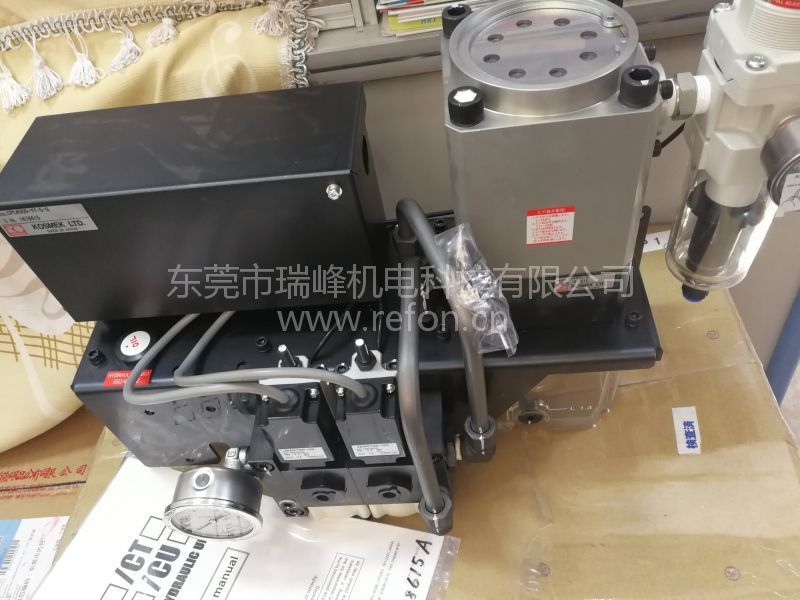

KOSMEK考世美气动油压单元CPC4000-YY-5-G实物图：
