详细介绍 KOSMEK考世美冲床过载保护装置超负荷泵PW1671-S-Z00300含PLS101、LS-11DA弹簧式偏心荷重对应型
2 点・4点沖床用-偏心荷重對應型  KOLP  (PV／PW)系列
双曲轴冲床等、滑块宽度大的冲床、在模具的偏位使用,或冲床的多任务位顺序冲压开始(材料开始进入时)时的模具负荷不稳定的情况下、容易对冲床产生 单侧的过负荷现象。对于这种偏心的荷重、 PV/PW偏心荷重对应型 KOLP 的构造是： 对各别过载保护油缸拥有其独立性、当单侧油缸发生过负荷时、能 以快速反应以及高精度性能、使两侧的油缸的压力瞬间同时排出、藉此有效的 防止冲床的偏心过负荷。
当单侧产生负荷时、该侧的过载油压缸内的油压会上升但是油压会进入另一侧的油压缸后在两侧的压力超过设定的压力时过载保护才会动作。即使只有单侧承受负荷、过载油缸上升的油 压不会进入另一侧的油缸。只有单侧发生过 载时、过载保护系统就会作动两个会油缸同时开放。
动作说明
①    PV(PW)、型过载保护装置，对 各个过载保护油缸(O.L.C.)分别设 有独立的主阀。
②    当冲床发生偏心荷重时、 过载发生 侧的油压会上升、 压力会通过该主 阀的单向阀；将引导阀推开。
③   此时、另一侧的 O.L.C.里、由于单 向阀只出不进的特性、 不会发生油 压上升的情况。
④    引导阀打开时、 两侧的主阀同时打 开、使两侧的 O.L.C.里的作动油排 出。
⑤    由于上述动作几乎是同时发生、 因 此就算发生偏心荷重的情况也能 有效得保护冲床机械。
⑥   而且、引导阀打开的同时、压力开 关变成 OFF、送出紧急停止信号给 冲床。

 型号表示

规格参数

本体规格						PW16			PW35
外形尺寸(X×Y×Z)			mm			321．5×122×104			200×160×135
过载压力代码						5	6	7	5	6	7
通径面积			cm2				1 ×2			4．9×2
标准流量			cm3/s			22，000×2	24，000×2	26，000×2	100， 000×2	105， 000×2	110， 000×2
过载压力设定 范围 kgf/cm2	S	泵供给气压压力		4		160~250	180~300	200~355	160~250	180~300	200~355
				4．5
				5		180~250			180~250
				3．5		-	180~300	200~355	-	180~300	200~355
				4		-	212~300	212~355	-	212~300	212~355
				4．5		-	235~300	235~355	-	235~300	235~355
				5		-	265~300	265~355	-	265~300	265~355
供给气压压 力 kgf/cm2	预压压力				S	4~5			－
					H	3．5~5			－
泵吐出压力 kgf/cm2					S	24×(气压压力-0．04)			－
						38×(气压压力-0．04)			－
					H
使用温度						－5~70℃在不结冰的情况下。 )
使用流体						ISO－VG－15~ISO－VG－32
質量						10			20

使用注意事项
① KOLP  与冲床的过载油缸之间、必须以钢管来连接。又、设置的位置要考虑设于配管距离短、折弯少的位置。然而、 以软管配管的场合、要充分考虑软管的耐压、软管的内径、受压的膨胀系数等影响。
② 配管的规格、请参照下表的使用压力、尽可能选大的规格使用。
③接头、可使用卡套接头、或者是焊接的接头。 (以下的管子就算加工了螺纹也不可使用。 )
④请务必使用、所表示的规格。
⑤油压作动油请勿使用指定以外的作动油。 ※参照作动油清单。
⑥ 寒冷地区的使用、作动油可使用黏度较低的作动油。作动油的黏度超过规范时会导致流量特性变差、泵的吐出不良 以及 KOLP  的反应速度变差等影响。
⑦ 安裝配管時、要確實將切管、接頭、螺紋等毛邊去除・實施酸洗(去油漬)・拋光等工作後在配管。
⑧ KOLP  上禁止踩踏或站立。
⑨ 压力开关在出厂之前都已经调整完毕；请勿任意触碰。又、弹簧式的场合、过载动作压力也已设定完毕才出厂、绝 对禁止擅自调整。
⑩ 绝对禁止将压力开关的接点回路短接、或跳线。
⑪ KOLP  的检查以及维修时、必须先将冲床的电源切断、确定冲床的滑块已不能动作的情况下才可开始。
⑫ KOLP  要拆卸之前必须先将过载油压缸内的油压泄掉后才可以进行拆卸工作。

★建议配管的规格


本体规格		10		16		35
		配管规格(材质)		配管规格(材质)		配管规格(材质)
最高使用压力 (MPa)		φ15.3/φ21.7 φ12/φ18	(STS370) (OST2)	φ19.4/φ27.2	(STS370)	φ21.2/φ34.0 φ29.9/φ42.7 φ34.4/φ48.6	(STS370)
	35	φ16.1/φ21.7  (STS370)		φ20.4/φ27.2  (STS370)		φ25.0/φ34.0  (STS370)
	32	φ13/φ18  (OST2)		－		－
	30	－		φ21.4/φ27.2  (STS370)		φ32.9/φ42.7  (STS370)
	28	－		－		φ38.4/φ48.6  (STS370)
	25	φ14/φ18  (OST2)		－		－

※以使用压力相应的强度范围、尽可能选择口径大的规格来使用。

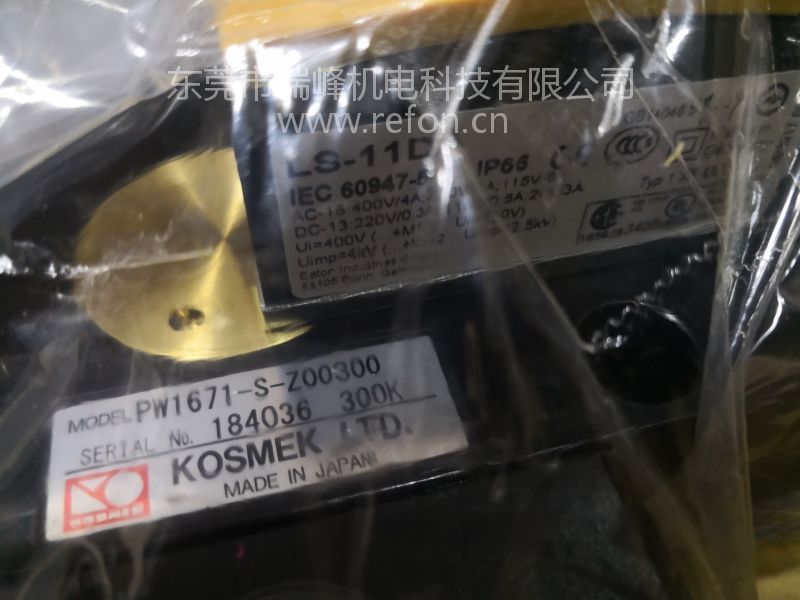

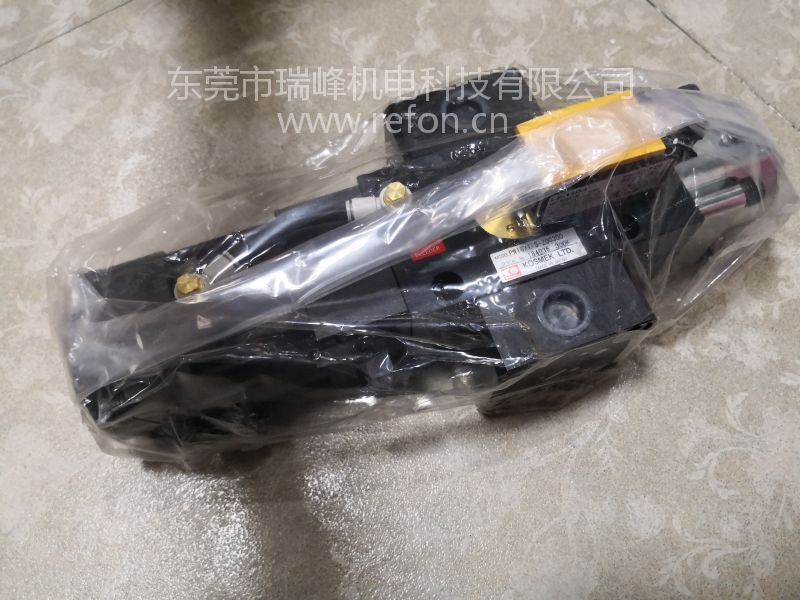

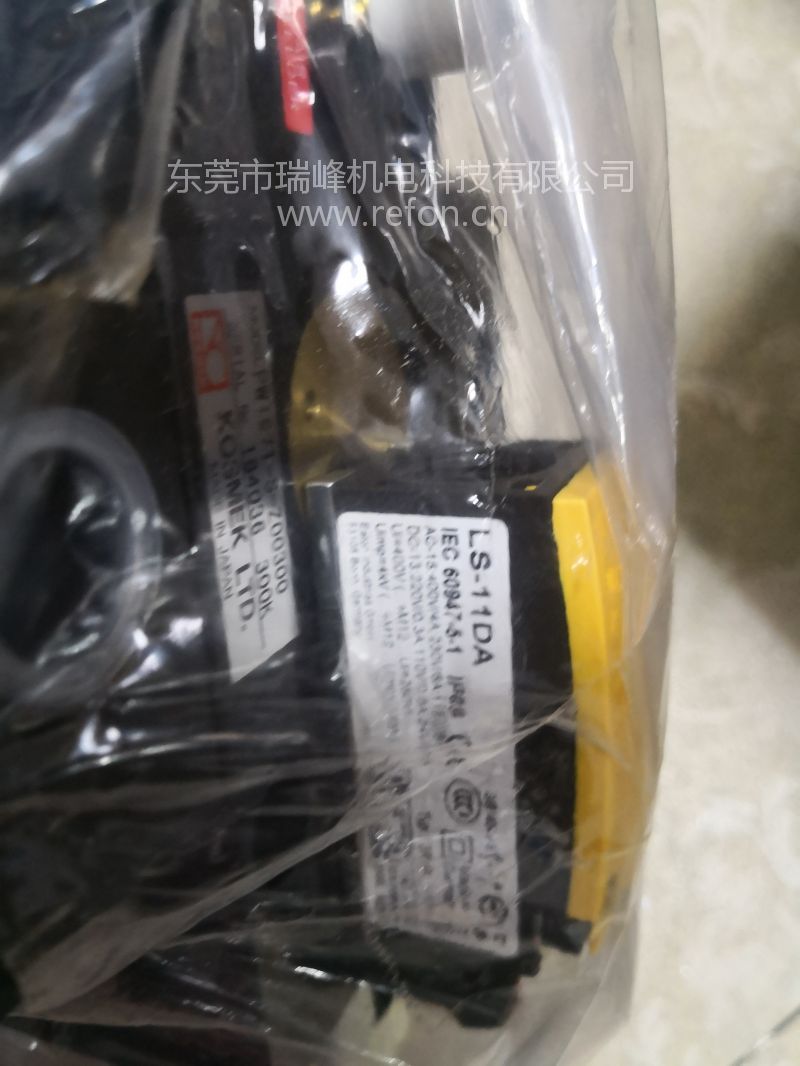

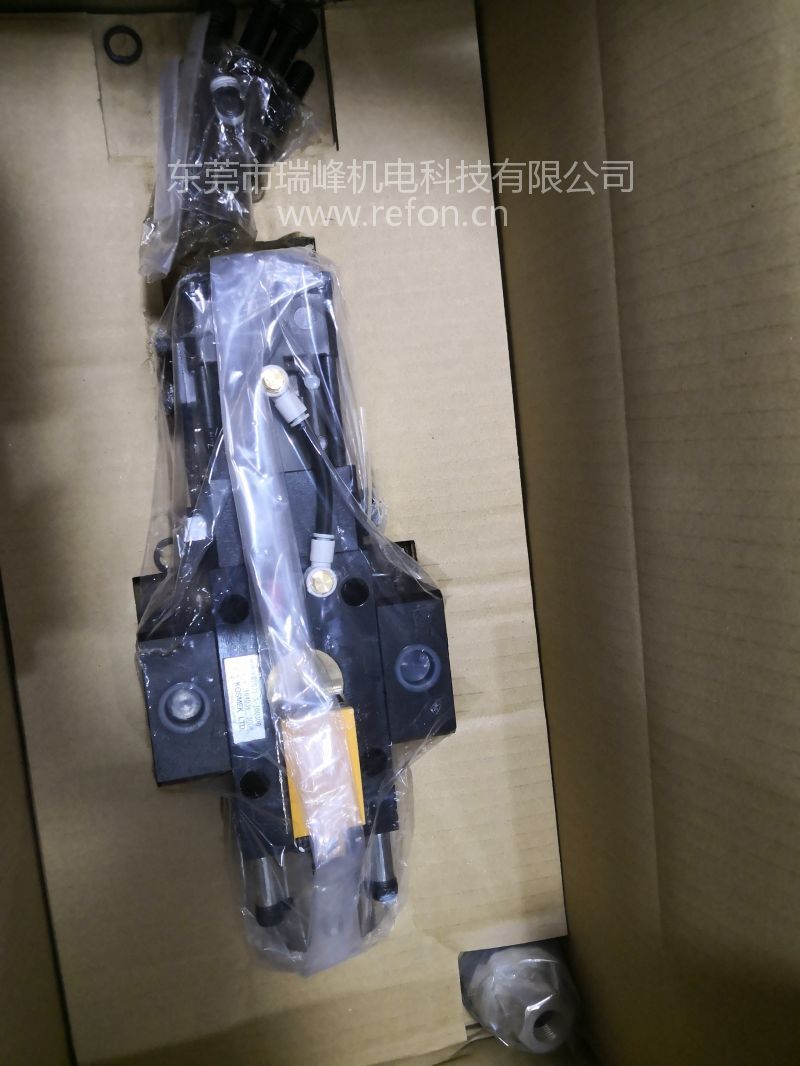

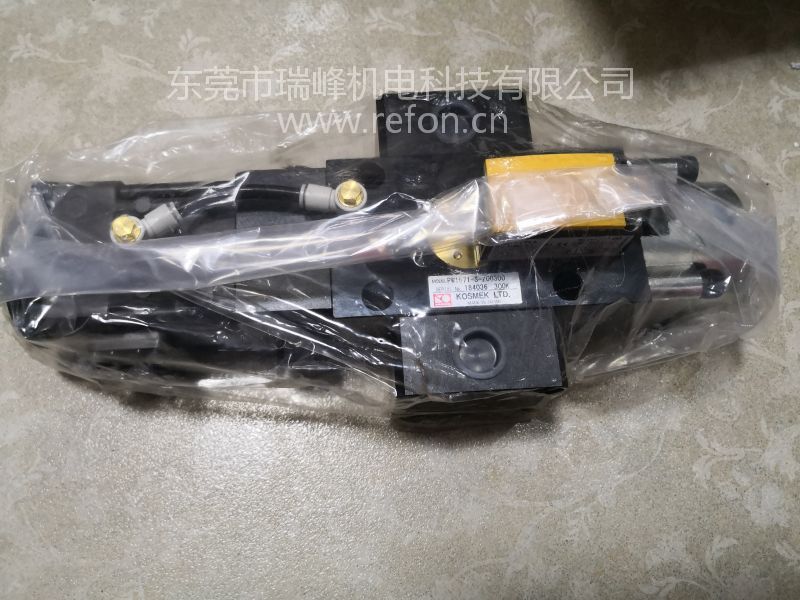

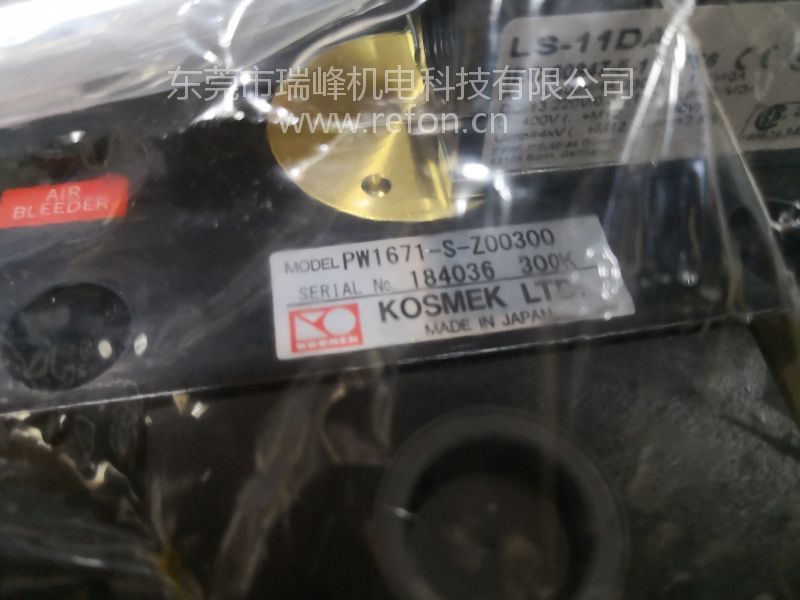

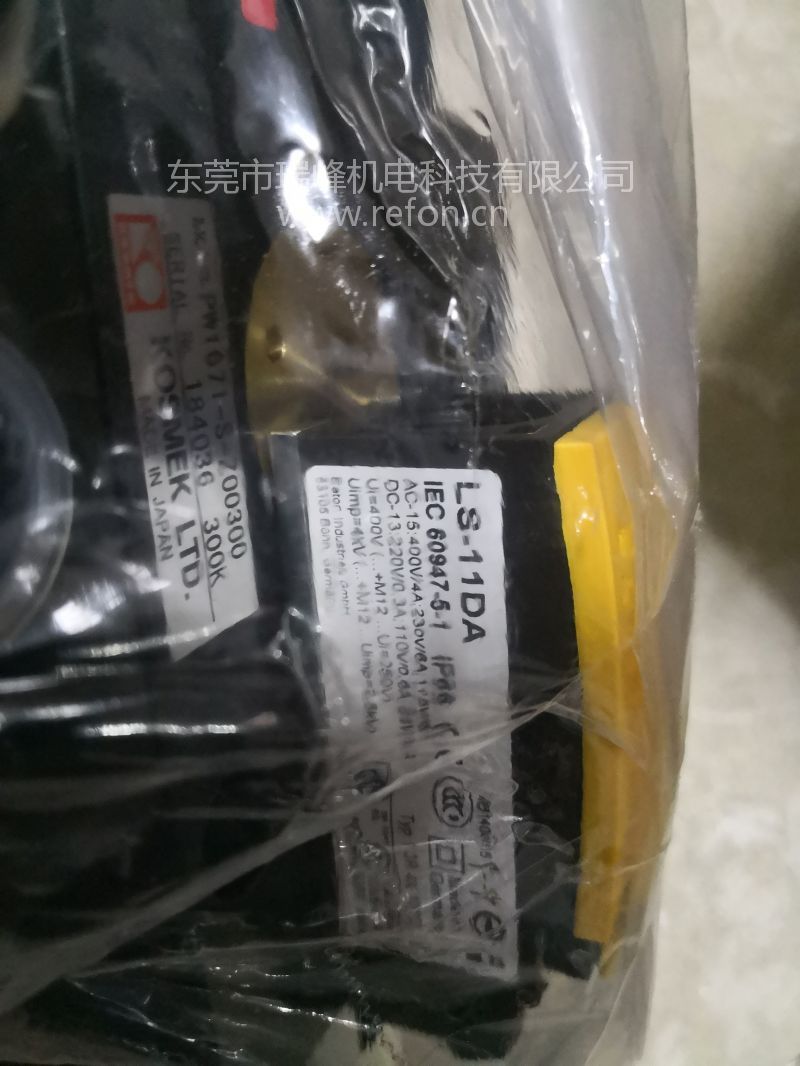

实物图
