详细介绍 日本PASCAL帕斯卡原装进口长颈扩张型夹紧器CGT-F21-07 油压涨紧下拉缸 双动型 油压夹紧 油压放松
型号表示

规格参数

型   号	大小			CGT- F21-						CGT- F21E					CGT- F22E
	卡住内径			055	058	061	064	067	070A	070	073	076	079	082	085	09	10	11	12	13
卡爪数				2卡爪														3卡爪
夹紧力 (油压为7MPa时)                 kN				1.35 ※1						1.89					3.04 ※2	3.54
径向扩张力 (油压为7MPa时)          kN				4.21 ※1						6.58					9.5 ※2	11.1
锥形主杆行程	mm			4.0						4.8
夹紧行程	mm			1.2
油缸容量	夹紧	cm	3	1.2						1.5					2.7
	放松	cm	3	1.6						2.0					3.5
允许偏心量 ※2	mm			± 0.3						± 0.4
推荐使用的气压排尘                    MPa				0.3
推荐检测气压	MPa			0.2
质   量                                            kg				0.27						0.29					0.43
安装螺栓推荐紧固扭矩 ※3                      N･m				3.5											7
工件材质				铝、钢等(HRC30 以下) 根据条件也可使用铸铁。
允许最小卡住内径                        mm				5.2	5.5	5.8	6.1	6.4	6.7	6.7	7.0	7.3	7.6	7.9	8.2	8.7	9.7	10.7	11.7	12.7
允许最大卡住内径                        mm				5.8	6.1	6.4	6.7	7.0	7.3	7.4	7.7	8.0	8.3	8.6	9.2	9.7	10.7	11.7	12.7	13.7
卡住内径锥度 (拔模斜度)				3°以下
卡住内径圆度				0.1以下

● 油压范围：1.5~7 MPa (CGT- F21-055, 058, 061, 064, 067, 070A：1.5~5 MPa 、CGT- F22E085：1.5~6 MPa)
● 保证耐压：10.5 MPa (CGT- F21-055, 058, 061, 064, 067, 070A：7.5 MPa 、CGT- F22E085：9 MPa)   ● 使用环境温度：0~70 ℃
● 使用流体：普通矿物油基液压油 (相当于ISO-VG32)
● 如果不具备上述钳夹内径条件，请向敝社咨询。
※1：油压为5MPa时的值。      ※2：油压为6MPa时的值。
※4：安装螺栓的强度等级为12.9。

油压	MPa	1.5	2	3	4	5	6	7
CGT- F21 夹紧力  F=0.270×P：油压	kN	0.41	0.54	0.81	1.08	1.35	1.62	1.89
CGT- F22E  夹紧力 F=0.506×P：油压	kN	0.76	1.01	1.52	2.02	2.53	3.04	3.54

 CGT- F21- 055, 058, 061, 064, 067, 070A的油压为1.5~5MPa。 CGT- F22E085的油压为1.5~6MPa。
系统构成案例

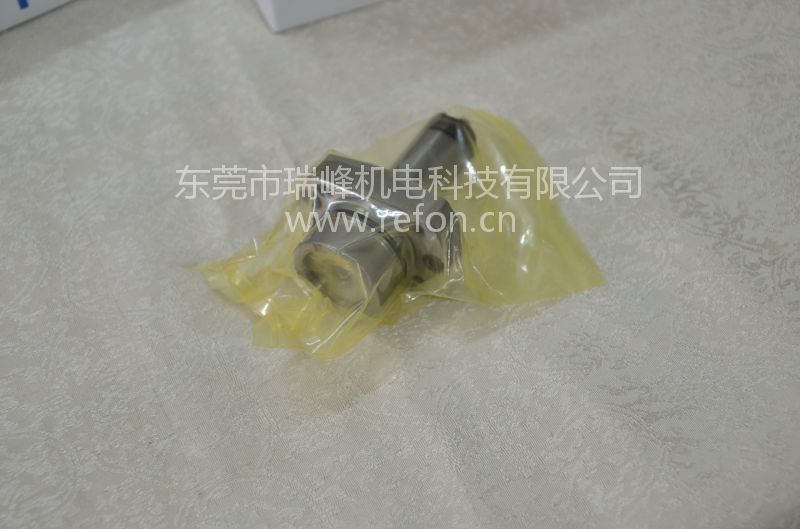

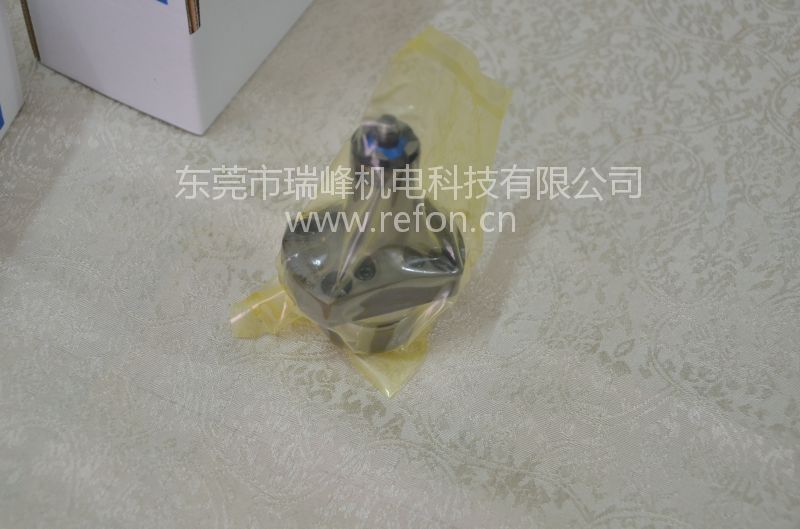

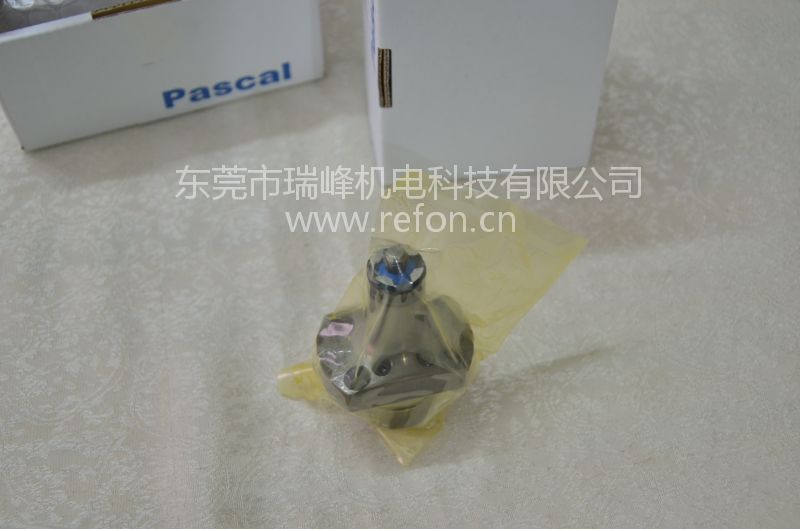

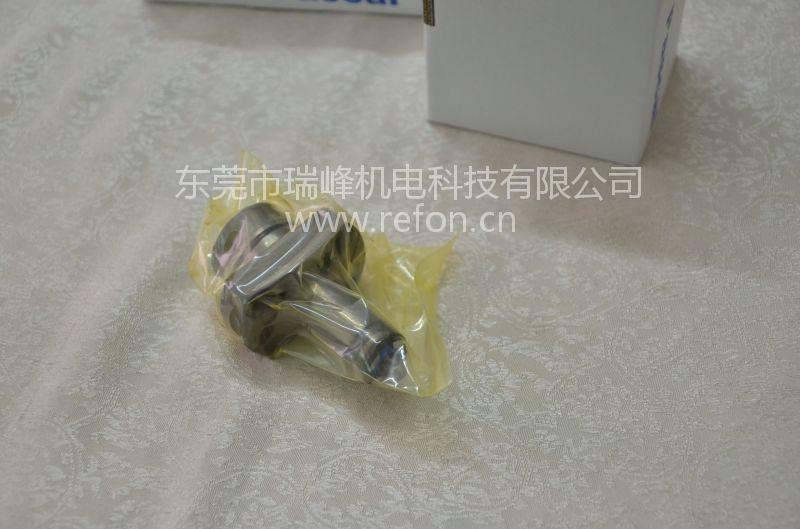

产品实物拍摄图
