详细介绍 日本PASCAL帕斯卡原装进口长颈型气动扩张型夹紧器CGY-F22E12 涨紧下拉气缸 双动型 气压夹紧  气压放松

型号表示

规格参数

型   号	大小			CGY- F22-						CGY- F22E
	卡住内径			055	058	061	064	067	070A	070	073	076	079	082	085	09	10	11	12	13
卡爪数				2卡爪														3卡爪
夹紧力 (气压为0.5MPa时)               kN				0.81
径向扩张力 (气压为0.5MPa时)        kN				2.52						2.81					2.52
锥形主杆行程	mm			4.0						4.8
夹紧行程	mm			1.2
气缸容量	夹紧	cm	3	7.2						8.7
	放松	cm	3	8.1						9.7
允许偏心量 ※1	mm			±0.3						±0.4
推荐使用的气压排尘                    MPa				0.3
推荐检测气压	MPa			0.2
质   量                                             kg				0.61						0.65					0.67			0.68
安装螺栓推荐紧固扭矩 ※2                       N･m				7
工件材质				铝、钢等 (HRC25 以下)  不可使用铸铁。
允许最小卡住内径                         mm				5.2	5.5	5.8	6.1	6.4	6.7	6.7	7.0	7.3	7.6	7.9	8.2	8.7	9.7	10.7	11.7	12.7
允许最大卡住内径                         mm				5.8	6.1	6.4	6.7	7.0	7.3	7.4	7.7	8.0	8.3	8.6	9.2	9.7	10.7	11.7	12.7	13.7
卡住内径锥度 (拔模斜度)				3°以下
卡住内径圆度				0.1以下

● 气压范围：0.3~1 MPa (CGY- F22-055, 058, 061, 064, 067, 070A：0.3~0.8 MPa)
● 保证耐压：1.5 MPa (CGY- F22-055, 058, 061, 064, 067, 070A：1.2 MPa)   ● 使用环境温度：0~70 ℃   ● 使用流体：空气
● 如果不具备上述钳夹内径条件，请向敝社咨询。
※1：由于有偏心机构，所以不具有工件定位机能。      ※2：安装螺栓的强度等级为12.9。

气压	MPa	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
夹紧力                 F=1.617×P：气压	kN	0.49	0.65	0.81	0.97	1.13	1.29	1.46	1.62

● CGY- F22-055, 058, 061, 064, 067, 070A的气压为0.3~0.8MPa。

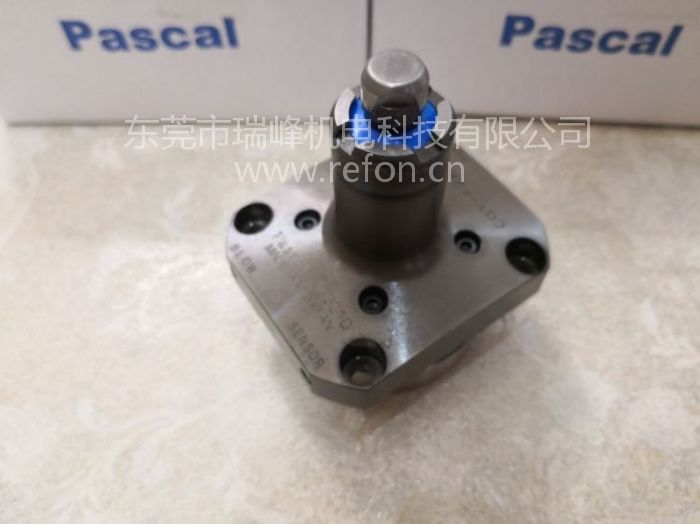

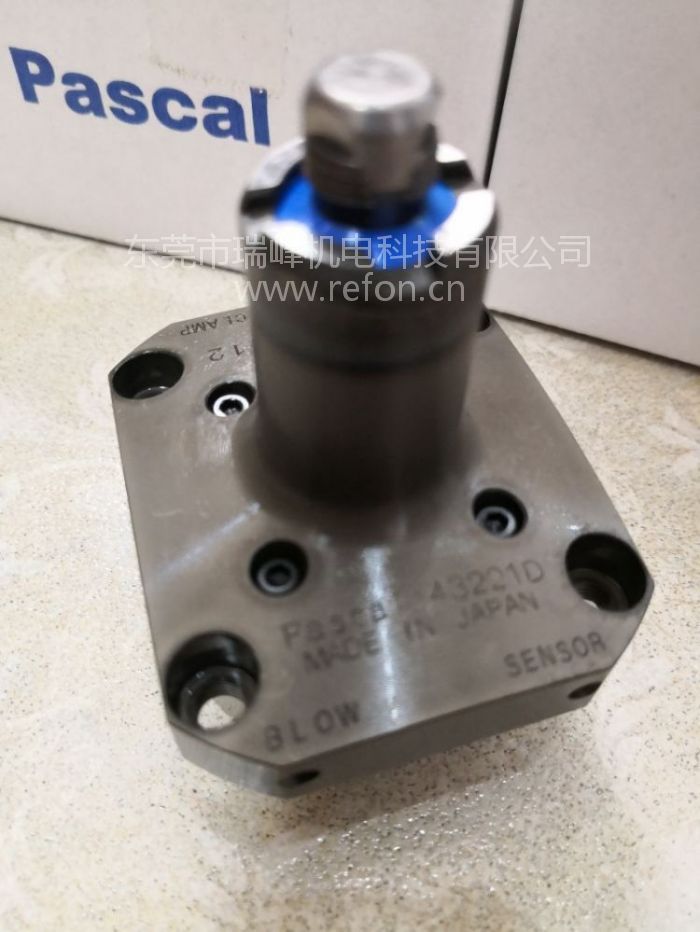

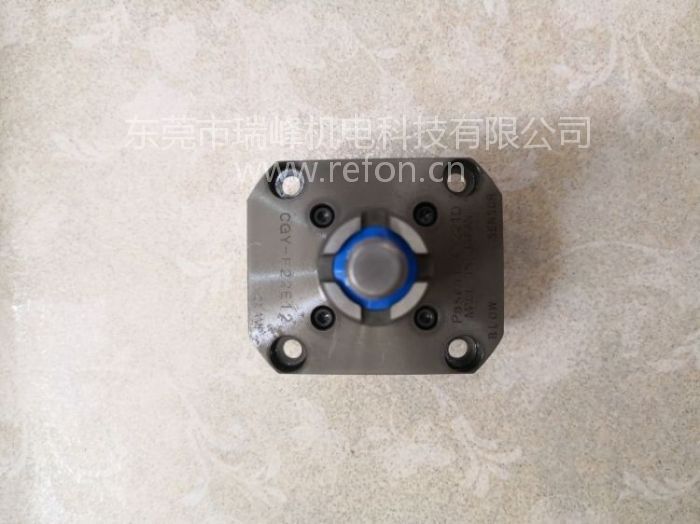

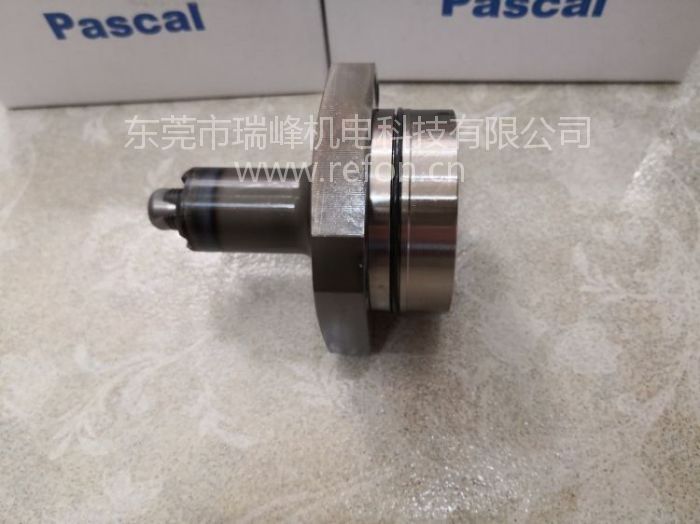

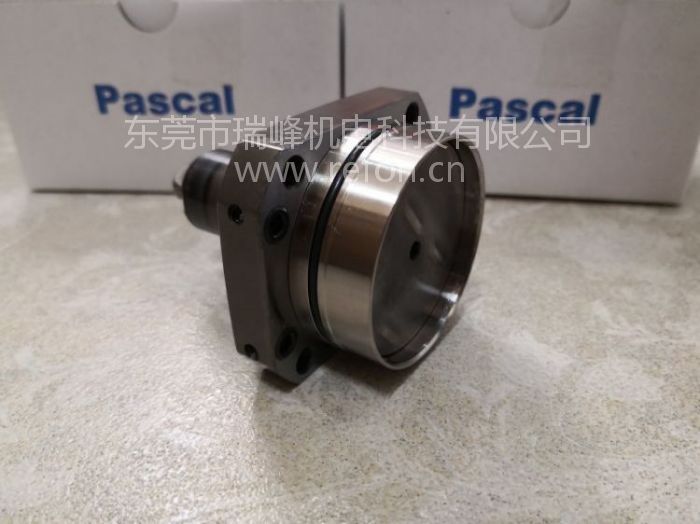

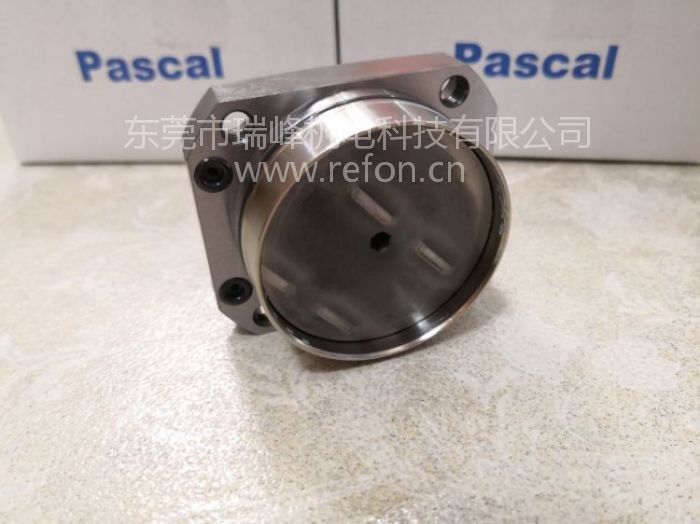

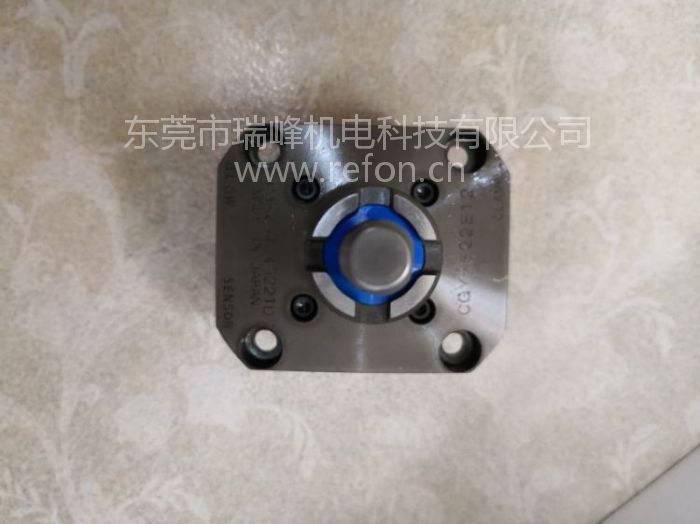

产品实物拍摄图
