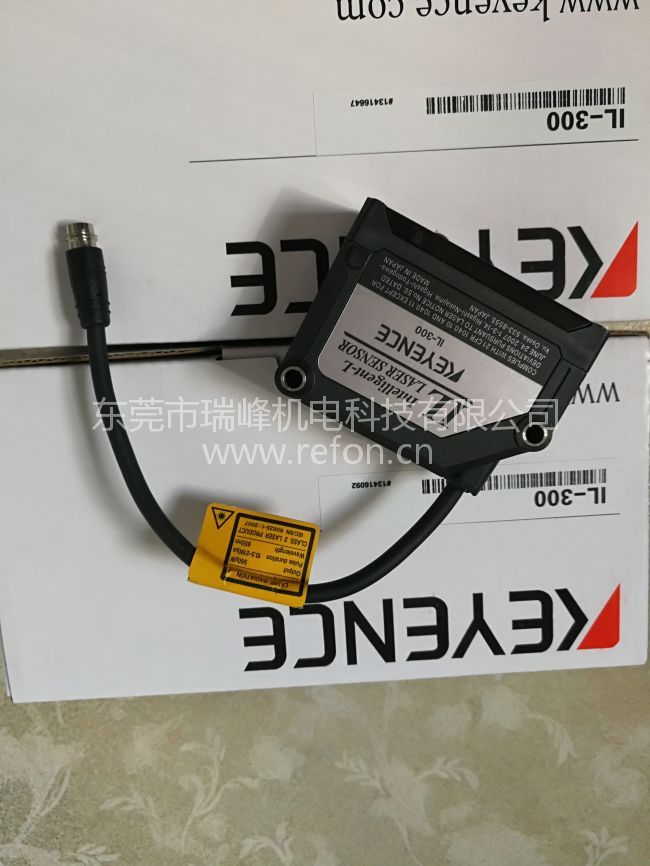

详细介绍 KEYENCE基恩士激光位移传感器IL-100、IL-300、IL-600、IL-1000

多功能放大器( 显示器)
考虑到了各种控制规格，输出除了模拟、RS-232C、BCD 以外， 能够与、DeviceNetTM、EtherNet/IPTM 通信相连接。另外，应对各 种功能，在加法、减法的计算功能基础上，还标准配备了凸距过 滤功能，以及高通过滤功能。

20mm 到 1m                1μm
对应范围宽广            重复精度

应用了三角测量的测定原理。
当目标物的位置发生  变动时， CMOS 上的入 光位置即会移动。通过 检测入光位置，来测定 目标物的变位量
应对从 1pm 起的重复精度。通过光量控制的150 万倍(基恩士IL 系列中最高的一款
考虑到各种功能，准备了众多种类的传感器探头。从短范围到 1 m 的超长范围，都能够加以应用。
动态范围，实现了应对各种功能的稳定检测。

	IL-S025	IL-S065	IL-030	IL-065
重复 精度	1 μm	2 μm	1 μm	2 μm
线性度	±0.075% F.S	±0.05% F.S	±0.1% F.S	±0.1% F.S
基准 距离	25 mm	65 mm	30 mm	65 mm



IL-100	IL-300	IL-600
4 μm	30 μm	50 μm
±0.15% F.S	±0.25% F.S	±0.25% F.S
100 mm	300 mm	600 mm

规格
传感器探头

型号			IL-S025	IL-S065
基准距离			25 mm	65 mm
测量距离			20 到 30mm	55 到 75mm
光源			红色半导体激光 波长: 655 nm (可见光)
			2 类激光产品 (FDA (CDRH) Part1040.10) *1 2 类激光产品 (IEC 60825-1)
			560μW
亮点范围(基准距离时)			约 25×1200μm	约 55×1700μm
线性度 *2*3			±0.075% F.S. (20 到 25mm) ±0.1% F.S. (20 到 30mm)	±0.05% F.S. (55 到 65mm) ±0.075% F.S. (55 到 75mm)
重复精度 *4			1μm	2μm
采样周期			0.33/1/2/5 ms  (4 级可变)
动作指示灯			激光发射警告明灯: 绿色 LED 、模拟有效距离指示灯: 橙色 LED 、基准距离指示灯: 红色/绿色 LED
温度特性 *3			0.03% F.S./°C	0.02% F.S./°C
耐环境性		外壳防护级	IP67
		使用周围发光强度*5	白炽灯: 10000lux
		使用周围温度	–10 到 +50 ℃(无凝结、无冻结)
		使用周围湿度	35 到 85% RH  (无凝结)
		抗振	10 到 55 Hz 双倍振幅 1.5 mm XYZ 各方向 2 小时
		污染等级	3
材质			机身外壳：  PBT、金属部分：  SUS304、衬垫：  NBR、镜头盖：玻璃、缆线：  PVC
重量			约 60g	约 75g

*1 FDA (CDRH) 的激光分类是基于 IEC60825-1 并根据 Laser Notice No.50 的要求而实施的。
*2 是测量 KEYENCE 标准目标物(白色扩散物体)的数据。
*3 每个型号的 F.S.如下：  IL-S025 : ±5mm  IL-S065 : ±10mm
*4 是在基准距离，采样周期 1 ms，平均次数 128 次时测量 KEYENCE 标准目标物(白色扩散物体)的数据。  IL-300/IL-600 的采样周期 2 ms。
*5 是设定采样周期为 2 ms 或 5 ms 时的数据。



传感器探头

型号			IL-030	IL-065	IL-100	IL-300	IL-600
基准距离			30 mm	65 mm	100 mm	300 mm	600 mm
测量距离			20 到 45 mm	55 到 105 mm	75 到 130 mm	160 到 450 mm	200 到 1000 mm
光源	激光分类 输出		红色半导体激光 波长: 655 nm (可见光)
			1 类激光产品 (FDA (CDRH) Part1040.10) *1 1 类激光产品 (IEC 60825-1)	2 类激光产品 (FDA (CDRH) Part1040.10) *1 2 类激光产品 (IEC 60825-1)
			220 μW	560 μW
亮点范围(基准距离时)			约 200 × 750 μm	约 550 × 1750 μm	约 400 × 1350 μm	约 ø0.5 mm	约 ø1.6 mm
线性度 *2*3			±0.1% F.S. (25 到 35 mm)	±0.1% F.S. (55 到 75 mm)	±0.15% F.S. (80 到 120 mm)	±0.25% F.S. (160 到 440 mm)	±0.25% F.S. (200 到 600 mm) ±0.5% F.S. (200 到 1000 mm)
重复精度 *4			1 μm	2 μm	4 μm	30 μm	50 μm
采样周期			0.33/1/2/5 ms  (4 级可变)
动作指示灯			激光发射警告明灯: 绿色 LED 、模拟有效距离指示灯: 橙色 LED 、基准距离指示灯: 红色/绿色 LED
温度特性 *3			0.05% F.S./°C	0.06% F.S./°C		0.08% F.S./°C
耐环境性		外壳防护级	IP67
		使用周围发光强度 *5	白炽灯: 5000 lux	白炽灯: 7500 lux		白炽灯: 5000 lux
		使用周围温度	–10 到 +50 ℃(无凝结、无冻结)
		使用周围湿度	35 到 85% RH  (无凝结)
		抗振	10 到 55 Hz 双倍振幅 1.5 mm XYZ 各方向 2 小时
		污染等级	3
材质			机身外壳：  PBT、金属部分：  SUS304、衬垫：  NBR、镜头盖：玻璃、缆线：  PVC
重量			约 60 g	约 75 g		约 135 g

*1 FDA (CDRH) 的激光分类是基于 IEC60825-1 并根据 Laser Notice No.50 的要求而实施的。
*2 是测量 KEYENCE 标准目标物(白色扩散物体)的数据。
*3 每个型号的 F.S.如下：  IL-030：  ±5mm  IL-065：  ±10mm  IL-100：  ±20mm  IL-300：  ±140mm  IL-600：  ±400mm
*4 是在基准距离，采样周期 1 ms，平均次数 128 次时测量 KEYENCE 标准目标物(白色扩散物体)的数据。  IL-300/IL-600 的采样周期 2 ms。
*5 是设定采样周期为 2 ms 或 5 ms 时的数据。
