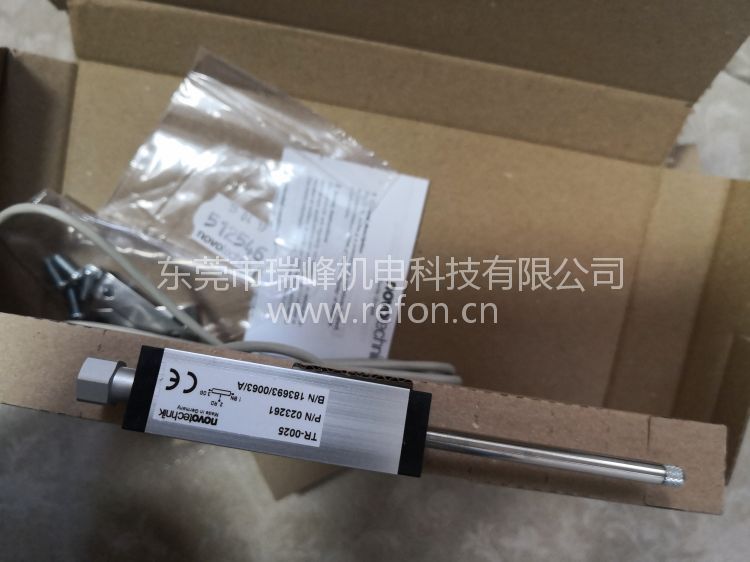

德国NOVO诺我novotechnik诺沃泰克磁致直线位移传感器TR-0025、TR-0050
品牌：德国NOVO诺我novotechnik诺沃泰克
规格型号：TR-0025、TR-0050
性能简述：德国NOVO诺我novotechnik诺沃泰克磁致直线位移传感器TR-0025、TR-0050 电位器式直线位移传感器，结构紧凑，两端轴承支撑拉杆设计，内置复位弹簧，优异的重复性，运行速度高，触点为压入式滚花
咨询热线：
15818598199
详细介绍
德国NOVO诺我novotechnik诺沃泰克磁致直线位移传感器TR-0025、TR-0050
发货包括附件
• 2个可调整夹钳Z-45 ，4个M4x10螺栓 DIN EN ISO 1207
• 触点
技术资料
特点
• 超紧凑设计18 x 18 mm
• 内部带回位弹簧
• 一亿次运动寿命
• 优异线性精度±0.05 %
• 可重复精度±0.002 mm
• 驱动拉杆轴承两侧支撑
• 采用标准触点
• 抗冲击、震颤
• 电缆或接头输出可选
• 采用主动耦合联轴器的T/TS 系列，内置输出
标准信号转换器TE1 (电流 或者 电压) 系列 或者电感原理LS1 系列等见相关资料
应用
• 测量/控制技术
• 加工设备(木工机械，铆接机械, 包装机械, 焊接机械)
• 安装/测试设备
• 医疗设备
• 建筑机械
该产品采用成熟的电位器测量技术原理。两侧轴承支撑设计让传感器更加坚固耐用。采用内置回位弹簧机械结构设计让传感 器触点在扫描凸轮或锯齿型材时有效缓冲侧向受力。该电位器需要接入高阻抗输入电压或信号转换器。
说明
• 超紧凑设计18 x 18 mm
• 内部带回位弹簧
• 一亿次运动寿命
• 优异线性精度±0.05 %
• 可重复精度±0.002 mm
• 驱动拉杆轴承两侧支撑
• 采用标准触点
• 抗冲击、震颤
• 电缆或接头输出可选
• 采用主动耦合联轴器的T/TS 系列，内置输出
标准信号转换器TE1 (电流 或者 电压) 系列 或者电感原理LS1 系列等见相关资料
应用
• 测量/控制技术
• 加工设备(木工机械，铆接机械, 包装机械, 焊接机械)
• 安装/测试设备
• 医疗设备
• 建筑机械
该产品采用成熟的电位器测量技术原理。两侧轴承支撑设计让传感器更加坚固耐用。采用内置回位弹簧机械结构设计让传感 器触点在扫描凸轮或锯齿型材时有效缓冲侧向受力。该电位器需要接入高阻抗输入电压或信号转换器。
说明
| 材质 |
外壳: 阳极氧化铝AlMgSi 拉杆：不锈钢 AISI 303, 1.4305，带防止旋转装置，内螺纹M2.5x6 |
||||
| 安装 | 2个可调整夹钳Z-45 ，4个M4x10螺栓 DIN EN ISO 1207(随货标配) | ||||
| 安装螺丝扭力矩 | 最大 140 Ncm | ||||
| 轴承 | 两端DU滑动轴承 | ||||
| 触点 | 不锈钢触点，带M2.5外螺纹和压入式硬质钢球(随货标配) | ||||
| 电阻元件 | 导电塑料 | ||||
| 滑刷 | 贵金属多触脚滑刷，带弹性阻尼 | ||||
| 电气连接 | 3x 0.14 mm² 电缆 (AWG 26), PVC, 带屏蔽, 长 2 米 / 3针M8x1接头 / 5针 M16x0.75 (IEC 130-9)接头 | ||||
| 机械参数 | |||||
| 型号定义 | TR/TRS-0010... | TR/TRS-0025... | TR/TRS-0050... | TR/TRS-0075... | TR/TRS-0100... |
| 尺寸 | 参见尺寸图 | ||||
| 外壳长度(尺寸A+1mm) | 48 mm | 63 mm | 94.4 mm | 134.4 mm | 166 mm |
| 机械行程(尺寸B ±1.5 mm) | 15 mm | 30 mm | 55 mm | 80 mm | 105 mm |
| 螺母SW-10尺寸(C) | 7 mm | 12 mm | 12 mm | 12 mm | 12 mm |
| 拉杆到底外露尺寸(D) | 6 mm | 32 mm | 32 mm | 32 mm | 32 mm |
| 重量(带电缆/接头版本) | 80/- g | 120/74 g | 150/100 g | 180/128 g | 200/150 g |
| 带滑刷的拉杆重量 | 18 g | 25 g | 36 g | 48 g | 57 g |
| 水平工作受力(伸/缩) | ≤ 3.5 / 5 N | ≤ 2.5 / 5 N | ≤ 2.5 / 5 N | ≤ 2.5 / 5 N | ≤ 2.5 / 5 N |
| 末端止动挡板工作受力 | 最大5 N | ||||
| 最大工作频率* | 20 Hz | 18 Hz | 14 Hz | 11 Hz | 10 Hz |
| *) 数据源自恶劣环境应用“触点朝上“ | |||||
| 产品编码 型号定义 标准工作量程范围 电气连接 独立线性度 |
| 400023260 TR-0010 0 ... 10 mm 电缆 ≤ ±0.25 %FS 常规规格 |
| 400023261 TR-0025 0 ... 25 mm 电缆 ≤ ±0.2 %FS 常规规格 |
| 400023262 TR-0050 0 ... 50 mm 电缆 ≤ ±0.15 %FS 常规规格 |
| 400023263 TR-0075 0 ... 75 mm 电缆 ≤ ±0.1 %FS 常规规格 |
| 400023264 TR-0100 0 ... 100 mm 电缆 ≤ ±0.075 %FS 常规规格 |
| 400107044 TRS-0010-101 0 ... 10 mm 接头 M8 ≤ ±0.25 %FS 常规规格 |
| 400107045 TRS-0025-101 0 ... 25 mm 接头 M8 ≤ ±0.2 %FS 常规规格 |
| 400107047 TRS-0050-101 0 ... 50 mm 接头 M8 ≤ ±0.15 %FS 常规规格 |
| 400107051 TRS-0075-101 0 ... 75 mm 接头 M8 ≤ ±0.1 %FS 常规规格 |
| 400107053 TRS-0100-101 0 ... 100 mm 接头 M8 ≤ ±0.075 %FS 常规规格 |
| 400023271 TRS-0025 0 ... 25 mm 接头 M16 ≤ ±0.2 %FS 常规规格 |
| 400023272 TRS-0050 0 ... 50 mm 接头 M16 ≤ ±0.15 %FS 常规规格 |
| 400023273 TRS-0075 0 ... 75 mm 接头 M16 ≤ ±0.1 %FS 常规规格 |
| 400023274 TRS-0100 0 ... 100 mm 接头 M16 ≤ ±0.075 %FS 常规规格 |
| 400023265 TR-0025-.1 0 ... 25 mm 电缆 ≤ ±0.1 %FS |
| 400023266 TR-0050-1 0 ... 50 mm 电缆 ≤ ±0.1 %FS |
| 400023267 TR-0050-05 0 ... 50 mm 电缆 ≤ ±0.05 %FS |
| 400023268 TR-0075-05 0 ... 75 mm 电缆 ≤ ±0.05 %FS |
| 400023269 TR-0100-05 0 ... 100 mm 电缆 ≤ ±0.05 %FS |
| 400107046 TRS-0025-1-101 0 ... 25 mm 接头 M8 ≤ ±0.1 %FS |
| 400107050 TRS-0050-1-101 0 ... 50 mm 接头 M8 ≤ ±0.1 %FS |
| 400107049 TRS-0050-05-101 0 ... 50 mm 接头 M8 ≤ ±0.05 %FS |
| 400107052 TRS-0075-05-101 0 ... 75 mm 接头 M8 ≤ ±0.05 %FS |
| 400107054 TRS-0100-05-101 0 ... 100 mm 接头 M8 ≤ ±0.05 %FS |
| 400023275 TRS-0025-1 0 ... 25 mm 接头 M16 ≤ ±0.1 %FS |
| 400023276 TRS-0050-1 0 ... 50 mm 接头 M16 ≤ ±0.1 %FS |
| 400023277 TRS-0050-05 0 ... 50 mm 接头 M16 ≤ ±0.05 %FS |
| 400023278 TRS-0075-05 0 ... 75 mm 接头 M16 ≤ ±0.05 %FS |
| 400023279 TRS-0100-05 0 ... 100 mm 接头 M16 ≤ ±0.05 %FS |
• 2个可调整夹钳Z-45 ，4个M4x10螺栓 DIN EN ISO 1207
• 触点
技术资料
| 型号定义 | TR/TRS-0010... | TR/TRS-0025... | TR/TRS-0050... | TR/TRS-0075... | TR/TRS-0100... |
| 电气行程范围 | 0 ... 12 mm | 0 ... 27 mm | 0 ... 52 mm | 0 ... 77 mm | 0 ... 102 mm |
| 标准工作量程范围 | 0 ... 10 mm | 0 ... 25 mm | 0 ... 50 mm | 0 ... 75 mm | 0 ... 100 mm |
| 信号输出 | 分压器 | ||||
| 阻值 | 1 kΩ | 1 kΩ | 5 kΩ | 5 kΩ | 5 kΩ |
| 阻值公差 | ± 20 % | ||||
| 独立线性度 | ≤ ±0.25 %FS 常规规格 | ≤ ±0.2 %FS 常规规格 ≤ ±0.1 %FS |
≤ ±0.15 %FS 常规规格 ≤ ±0.1 %FS ≤ ±0.05 %FS |
≤ ±0.1 %FS 常规规格 ≤ ±0.05 %FS | ≤ ±0.075 %FS 常规规格 ≤ ±0.05 %FS |
| 可重复性 | ≤ ±0.002 mm | ||||
| 推荐工作滑刷电流 | ≤ 1 µA | ||||
| 至故障时最大滑刷电流 | 10 mA | ||||
| 允许最大工作电压Ub | 24 VDC | 42 VDC | 42 VDC | 42 VDC | 42 VDC |
| 输出电压与输入电压的有效温度系数比 | 通常 5 ppm/K | ||||
| 绝缘阻抗(500 VDC) | ≥ 10 MΩ | ||||
| 绝缘强度(500 VAC, 50 Hz) | ≤ 100 µA | ||||
| 环境参数 | |||||
| 抗振动指标 IEC 60068-2-6 | 20 g, 5 ... 2000 Hz, Amax = 0.75 mm | ||||
| 抗冲击指标 IEC 60068-2-27 | 50 g, 11 ms | ||||
| 防护等级 DIN EN 60529 IP40 | |||||
| 工作温度 -30 ... +100°C, -30 ... +85°C(M8接头) | |||||
| 工作湿度 | 0 ... 95 % R.H. (无冷凝) | ||||
| 机械寿命 | 大于一亿次运动 | ||||
| 功能安全性要求 如果把本司产品用于安全相关的系统中，请先联系我们 | |||||
| 产品追溯 | 标签序列号：产品生产批次代码 | ||||
|
重要提示: 本资料中定义的关于线性度，寿命和温度系数等指标仅适用于把传感器当作分压器使用的场合，并且滑刷上几乎没有任何负载。(Ie ≤ 1 µA). 针脚接线定义 |
|||||
| 信号 | 电缆 | 接头 M8 | 接头 M16 | ||
| 连接1 | 棕色 | 针脚 3 | 针脚 1 | ||
| 连接2 信号 | 红色 | 针脚 4 | 针脚 2 | ||
| 连接3 | 橙子 | 针脚 1 | 针脚 3 | ||
| 不连接 | - | - | 针脚 4 | ||
| 不连接 | - | - | 针脚 5 | ||
|
拉杆伸出时输出特性曲线方向: 上升: 工作电压 Ub 连接 3 下降: 工作电压 Ub 连接 1 |
|||||
