DUNGS冬斯燃气和空气压力开关GW 50 A6 压力监测器
品牌：DUNGS冬斯
规格型号：GW 50 A6
性能简述：DUNGS冬斯燃气和空气压力开关GW 50 A6 压力监测器 紧凑式煤气和空气 压力监测器 GW...A6 GWA6/1 技术 压力监测器GW...A6是一种用于燃烧 设备的、可调节的紧凑式压力监测 器，符合欧洲标准E
咨询热线：
15818598199
详细介绍

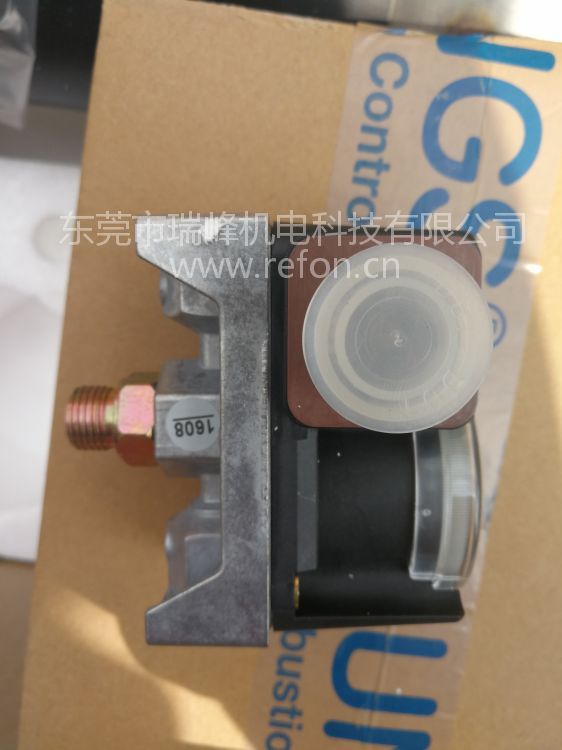

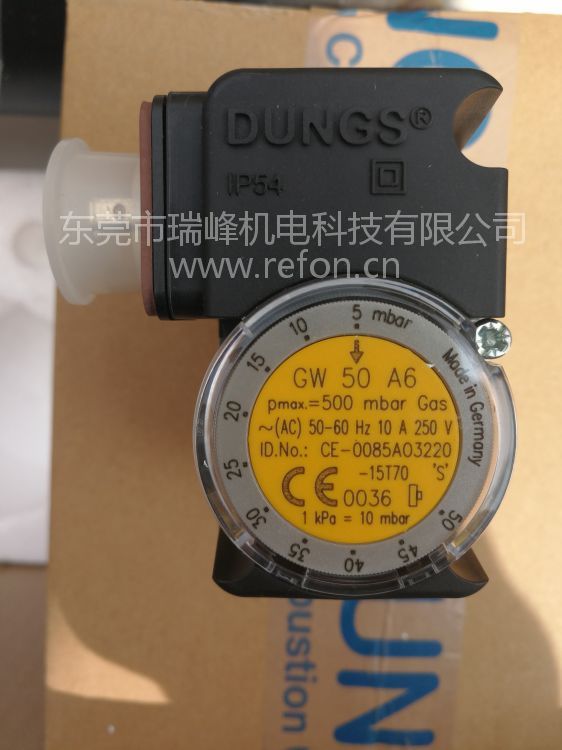

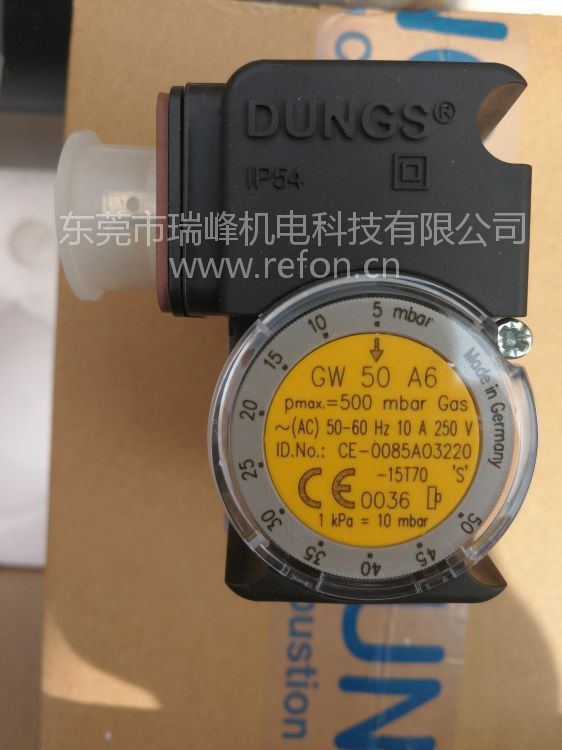

DUNGS冬斯燃气和空气压力开关GW 50 A6 压力监测器
紧凑式煤气和空气
压力监测器
GW...A6
GW…A6/1
技术
压力监测器GW...A6是一种用于燃烧
设备的、可调节的紧凑式压力监测
器，符合欧洲标准EN 1854。
其作用是，当压力实际值改变为设置
的额定值时，对电路进行开关或转换
操作。
额定值（开关点）通过带有刻度的调
节轮进行设置。集成于金属外壳上的
测量接管是标准配置。
使用
用于燃气、通风和空气调节技术中的
压力监控。
适合燃气类1,2,3的燃气以及其他中性
气态介质。
许可证
欧盟样品检验证书符合：
• 欧盟燃气设备条例
• 欧盟压力设备指令
按照EN 1854为“S”级。
其它重要的气体使用国家的许可证。
功能
在压力过大的区域，压力监测器可
以轻松地调节压力大小。
此种压力监测器可以不借助于辅助
能量工作。
操作特性
GW…A6
当压力变化时，反应迅速。
GW…A6/1
通过附加阻尼喷嘴，可以在压力波动
时，延迟反应时间。
过压监测器GW…A6
开关装置对过压产生反应。他会在超
出或低于已设定的设定点时对电路进
行开关或转换。
双压力监测器
GW... / ...A6
它是两个单独的压力监测器GW A6通
过法兰连接在一起的组合。两个设定
点的调整分开进行，各自独立。
这样就可以使一个组合具有多种额定
值调整范围。两个开关装置被同一介
质及其压力打开。
技术参数
最大工作压力
GW 3A6 - GW 150 A6
GW 500A6
500 mbar (50 kPa)
600 mbar (60 kPa)
压力接口
标准：(V0):
特殊规格：(V3):
根据ISO 228，外壳底面中心位置，G 1/4 - 内螺纹。
附加的G 1/4 - 右侧内螺纹。
测量连接
金属外壳上的测量接管Ø9
温度范围
环境温度为
介质温度为
储存温度为
-15 °C到+70 °C
-15 °C到+70 °C
-30 °C到+80 °C
材料
外壳：
铝压铸
开关部件：
聚酰胺(PA)
膜片：
丁 二烯-丙烯 腈橡胶
开关触点：
(Ag)
开关电压
交流电有效值
最小 24 V 最大 250 V
直流电
最小 24 V 最大 48 V
额定电流
操作电流
GW 10...500 A6
交流电有效值 10 A
交流电有效值
交流电有效值
交流电有效值
直流电
直流电
6A 当cos ϕ 1时
3A 当cos ϕ 0.6时
最小 0.02 A
最小 0.02 A
最大 1 A
GW 3 A6
交流电有效值 6A
交流电有效值
交流电有效值
交流电有效值
直流电
直流电
4A 当cos ϕ 1时
2A 当cos ϕ 0.6时
最小 0.02 A
最小 0.02 A
最大 1 A
电路连接
根据符合DIN EN 175 301-803 的接线盒的插接件，3级，保护绝缘，无接地
防护等级
根据IEC 529 (EN 60529)，IP 54
调整公差
开关点偏差可为额定值± 15%，在压力下降，膜片位置垂直时进行校准。
偏移
在执行耐久性测试时，误差可以在额定值的基础上小于等于±15%
