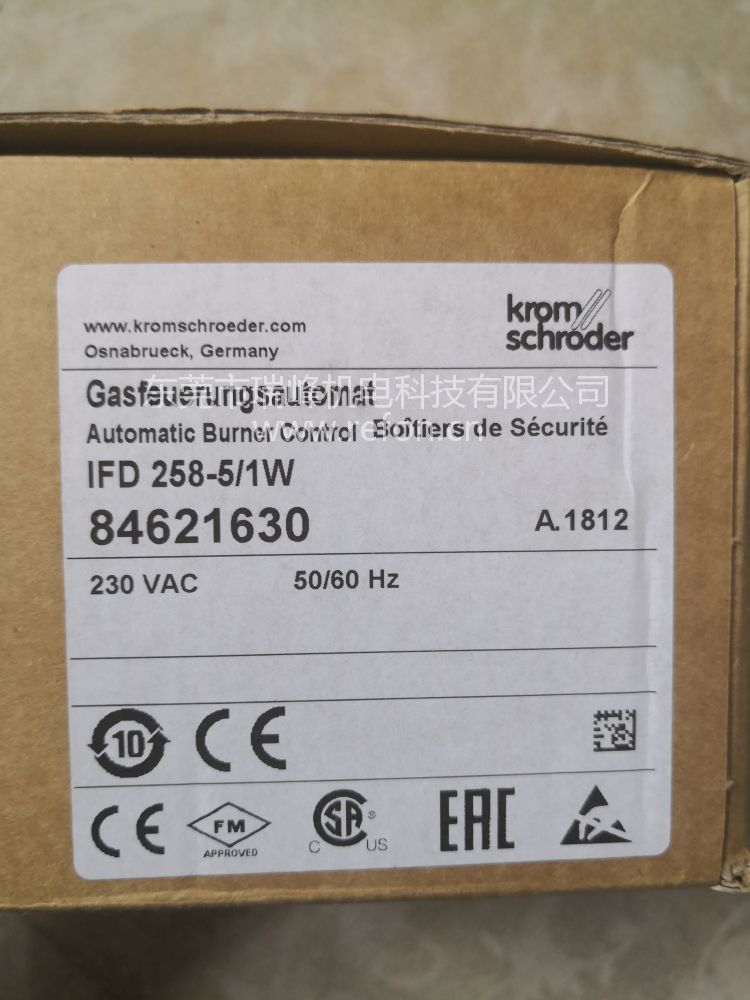

德国Krom Schroder霍科德燃烧嘴点火控制器执行器IFD258-5-1W 84621630

简介

l – 间断式操作

l – 可选用电极电离式或 UV 紫外线火焰监测方式

l – 可针对单电极进行点火、火焰监测

l – 火焰监测的门槛电流可在 2 － 20 μA之间调节

l – 可随时直接从面板上的测量孔测得火焰反馈电流

l – 可选择火焰熄灭后自动重启或系统锁定两种程序

l – 有“正常”和“故障”两组开关量信号输出

l – 开关/复位按钮一体化

l – 可用于接地和不接地的系统

l – 有外光源干扰锁定

技术参数

工作电压:

100 V AC, -15/+10%, 50/60 Hz

115 V AC, -15/+10%, 50/60 Hz

200 V AC, -15/+10%, 50/60 Hz

230 V AC, -15/+10%, 50/60 Hz

用于接地和不接地的系统。

自身功率: 19 VA (7 W)

给阀门和点火变压器供电的输出电压为相应工作电压

输出电流：每个输出 2 A ，总电流 2.5 A

熔断丝：3.15 A 慢熔 H 型, 符合 IEC 127-2/5 标准。

有“正常”和“故障”两组反馈输出: 2 A， 253 V，内部没有熔断保护。

火焰监测方式:电离式或UV紫外线式

火焰监测电极和UV电源： 230 V AC.

电缆长度：电离式监测长 75 m， UV 紫外线监测：长 100 m

火焰电流：应该 > 2 μA，门槛电流可在 2－ 20 μA 范围内调节。

使用寿命: cosϕ: 1 x 106

如采用单电极：270000次

控制阀门个数：1

环境温度： -20°C － +60°C 不允许有任何的冷凝。

防护等级： IP 40

测量孔附近防护等级：IP 30

重量： 510 g

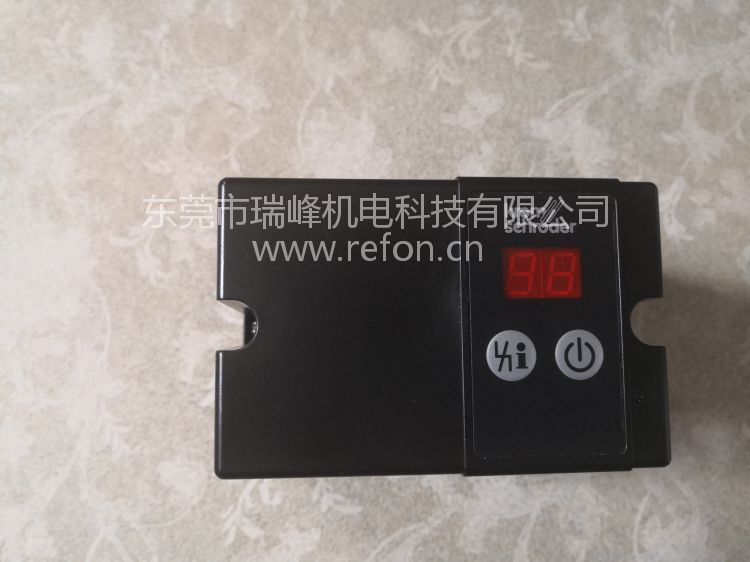

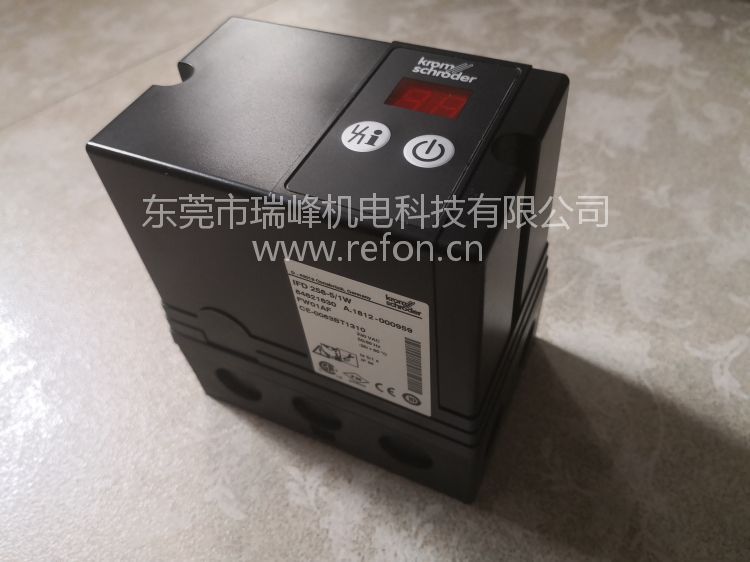

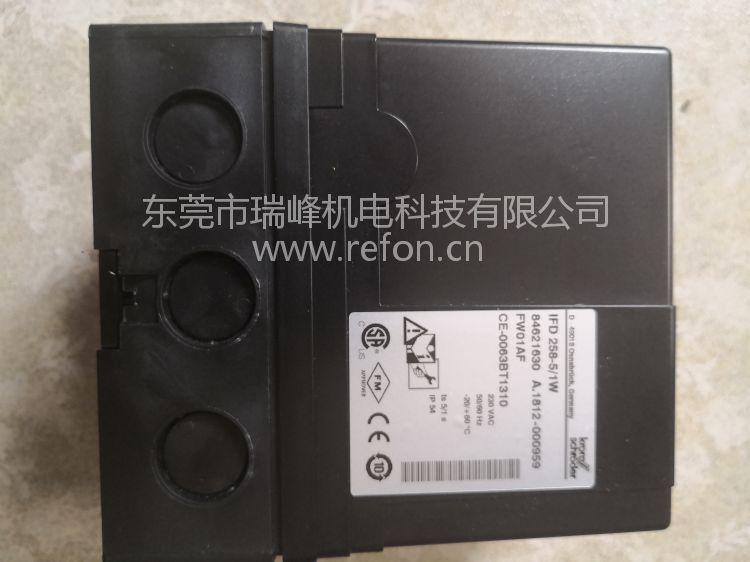

结构：高强度耐热塑料外壳，插拔式的上盖有指示灯和操作开关。底座（图 15）内有接线端子，地线和预接的零线。

8个穿线孔可以和 PG11 电缆接头或 M16塑料接头配合使用。

技术性能及结构特征：

自动燃烧器控制单元的IFD 258点燃和监控燃气燃烧器。由于其完全电子化的设计，它反应迅速各种工艺要求，适合

频繁循环操作。

它可用于直接点燃无限容量的工业燃烧器。燃烧器，可调节或舞台控制。

程序状态和水平的火焰信号，可以直接读取从单位。使用一个电位器，可以设置的分界点。

在操作过程中熄火事件的行为，可以选择使用一个开关。无论是即时故障锁定或重新启动。


应用

德国霍科德KROM//SCHRODER公司是专门从事工业炉窑燃气燃烧调控系统设计、研发及制造的世界zhiming公司。公司成立于1865年，在全世界设立有50多个代表处及合资厂，其系统产品性能位居全球同行业前列。与国内外的知名炉窑设计公司保持着良好的长期合作关系。产品广泛应用于涉及燃气的各个燃烧加热领域。

烧嘴控制器258用于烧嘴间歇式燃烧的自动点火和火焰监测。由于本身不具备控制吹扫的功能，所以用于不用吹扫或吹扫由其它控制系统控制的系统中。应用于钢铁、玻璃、陶瓷、塑料和化工等工业热处理加热系统中，同时也可用于大气烧嘴加热系统的控制。型号 电源电压 操作安全时间 点火时间

IFD258-3/1W 230VAC，50/60Hz 1秒 3秒

IFD258-5/1W 230VAC，50/60Hz 1秒 5秒

IFD244-5/1W 230VAC，50/60Hz 1秒 5秒

IFD244-3/1W 230VAC，50/60Hz 1秒 3秒

IFD258-10/1W 120VAC，50/60Hz 1秒 10秒
