DUNGS冬斯燃气电磁阀组MB-ZRDLE 407 B01 S50含压力开工GW150A5 燃气多功能组合阀GasMultiBloc®，组合式调节和安全装置
品牌：DUNGS冬斯
规格型号：MB-ZRDLE 407 B01 S50
性能简述：DUNGS冬斯燃气电磁阀组MB-ZRDLE 407 B01 S50含压力开工GW150A5 燃气多功能组合阀GasMultiBloc®，组合式调节和安全装置 燃气多功能组合调节器 调节和安全的组合 二级工作方式 MB-ZRD(LE) 405 -
咨询热线：
15818598199
详细介绍

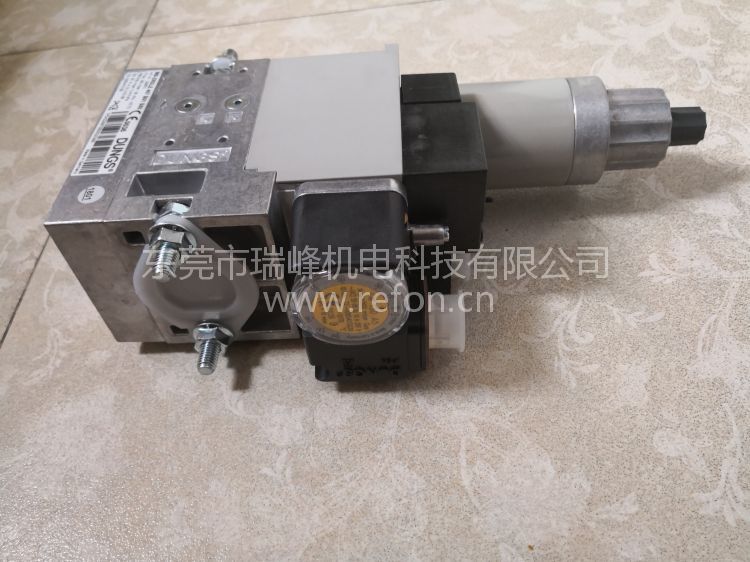

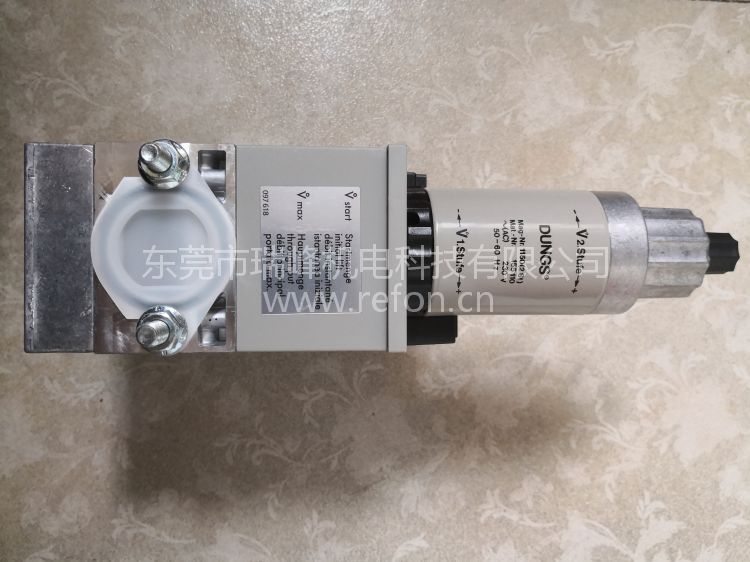

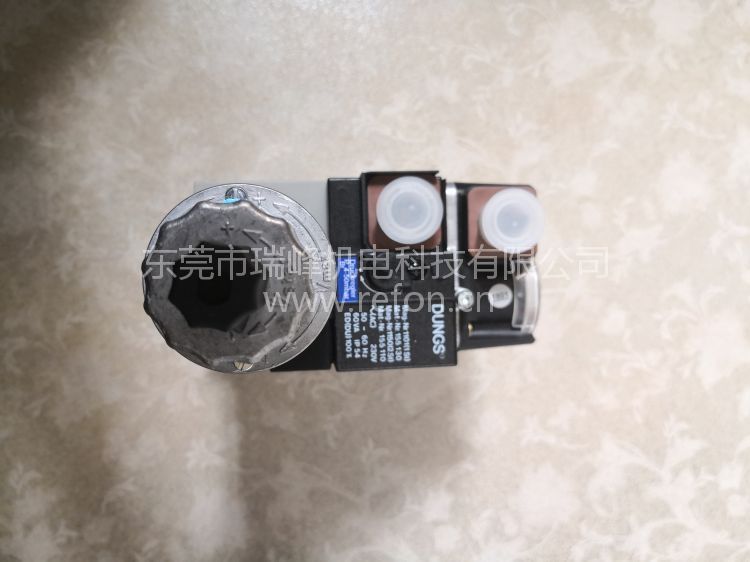

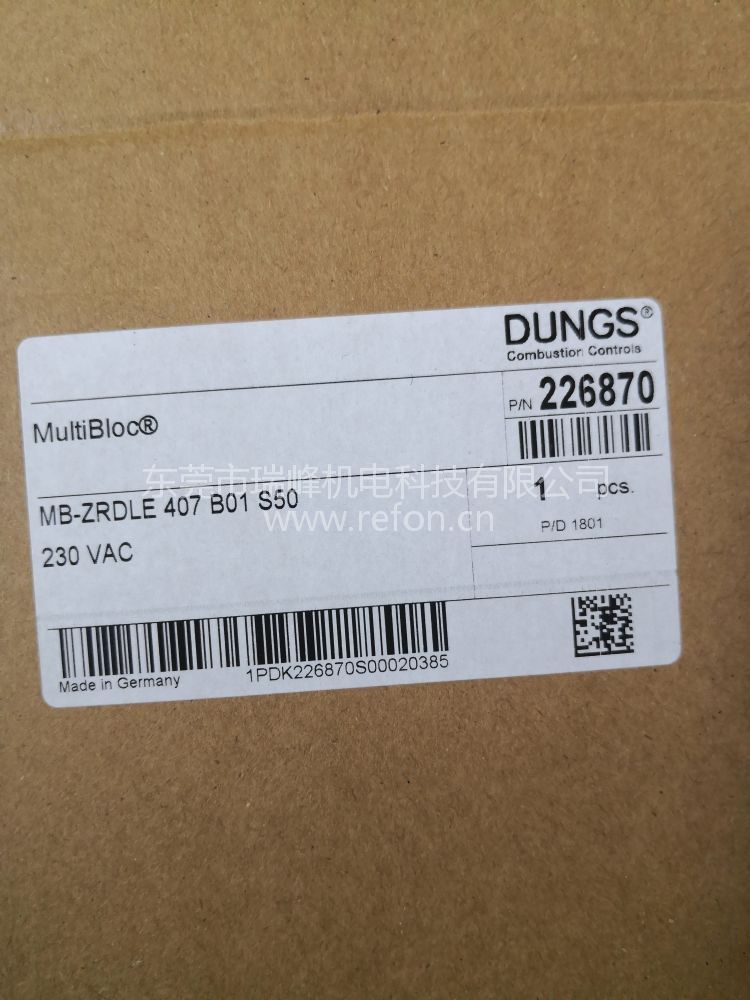

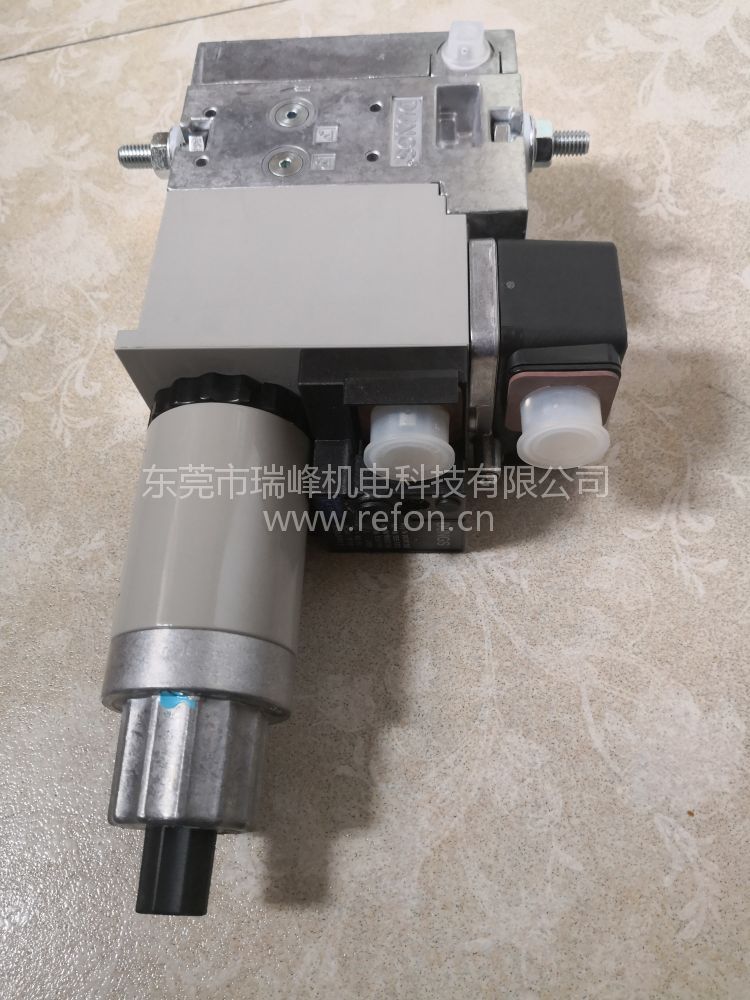

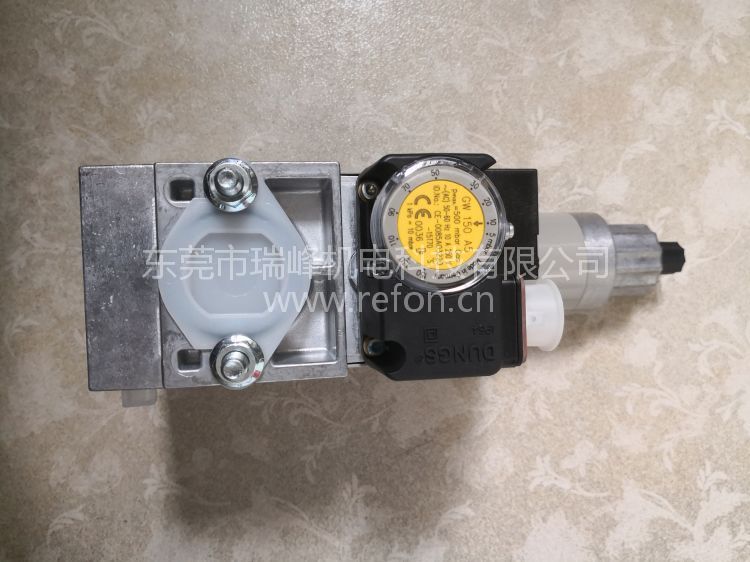

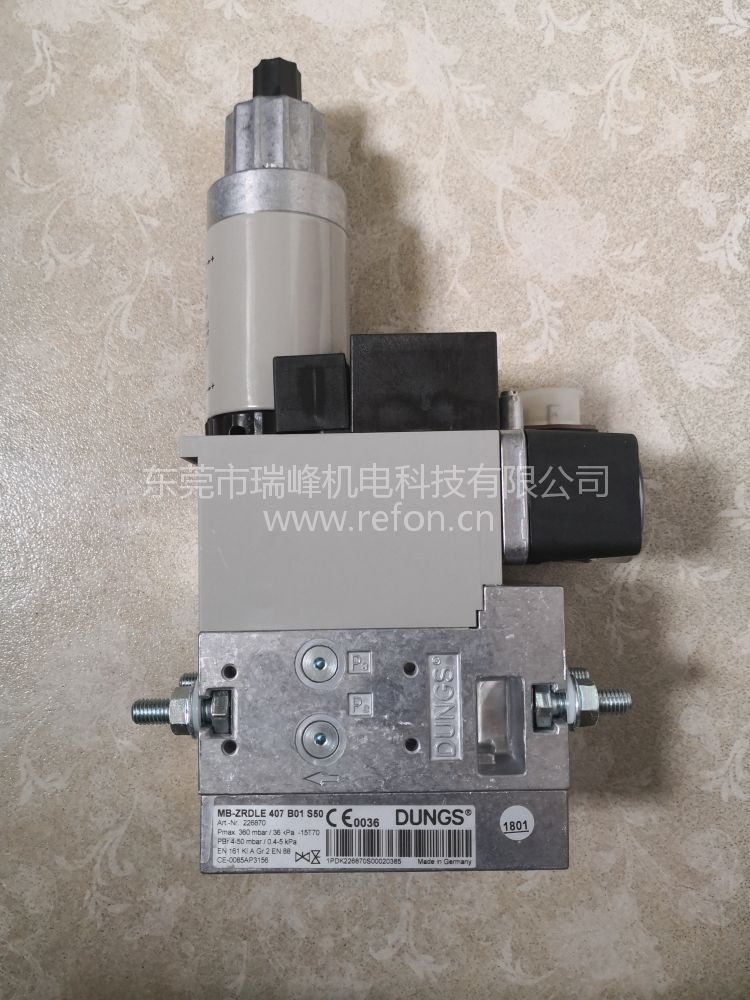

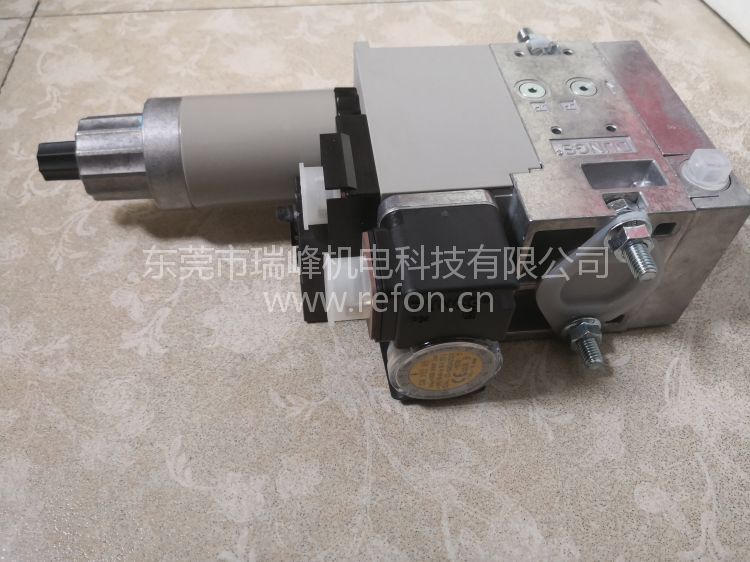

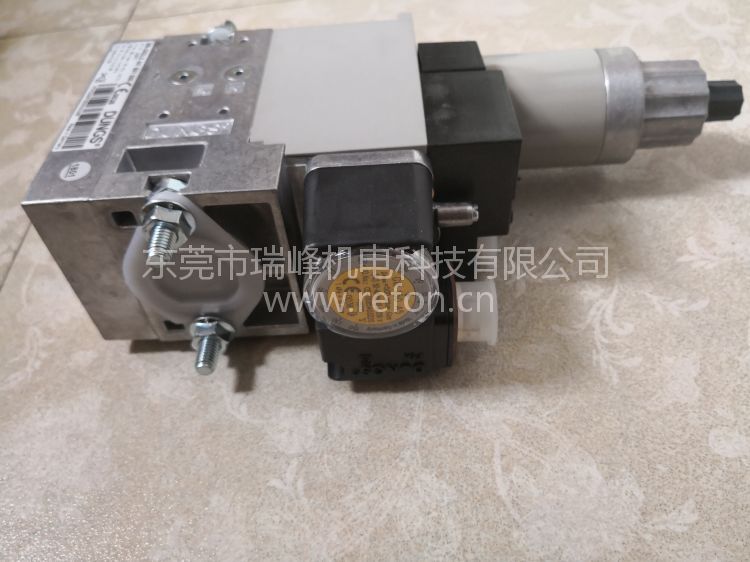

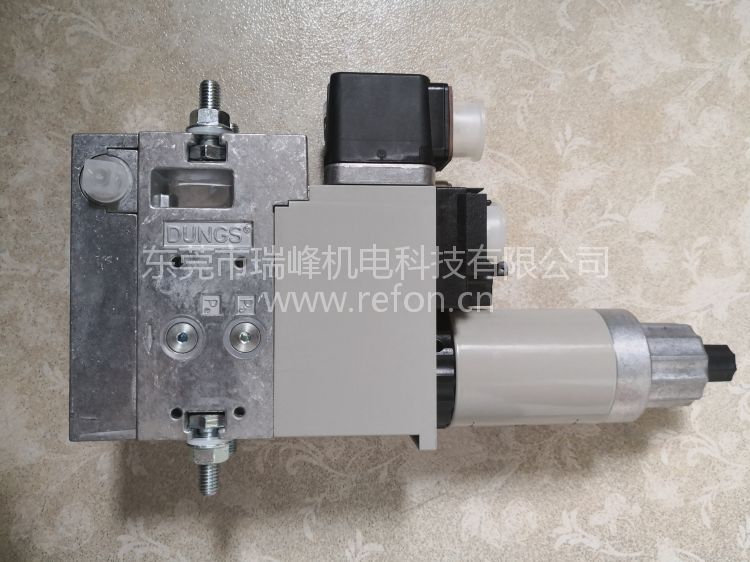

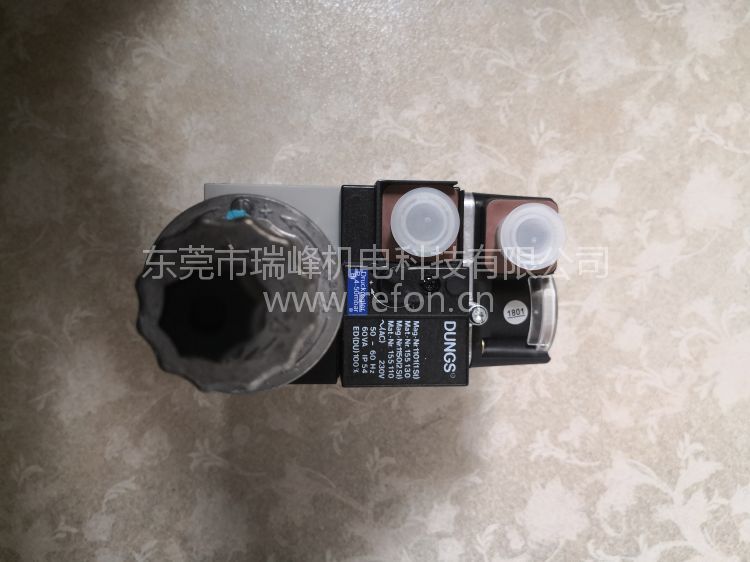

DUNGS冬斯燃气电磁阀组MB-ZRDLE 407 B01 S50含压力开工GW150A5
燃气多功能组合阀GasMultiBloc®，组合式调节和安全装置
燃气多功能组合阀GasMultiBloc®，组合式调节和安全装置
燃气多功能组合调节器
调节和安全的组合
二级工作方式
MB-ZRD(LE) 405 - 412 B01
技术
DUNGS燃气多功能组合调节器由过
滤器，调节器，阀门和压力监控器紧
密组合而成。
- 污物沉淀器：细眼筛
- 一个调节器和两个阀门：B01
- 两个快速开启阀门
- 一个快速开启阀门和一个缓慢开启阀门
- 符合DIN EN 161 A 级 2 类要求的可
达 360 mbar 的电磁阀
运用符合 DIN EN 88 A 级 2 类要求
的比例调节器可灵敏地调节输出压力
- 在低压力差的情况下达到高流量值
- 干扰度为 N 的直流电磁阀驱动
- 阀门 V2 的主流量节流器
- 液压开启滞后
- 符合ISO7/1的管螺纹法兰连接
- 安装简便，尺寸小，重量轻
通过和单独调节的阀门连接的外部点
火气体分接头以及通过安装与阀门
V2 的阀门检测系统最大/最小压力监
控器，压力极限器和终端开关，本组
合系统可提供特解决方案
应用
本组合系统可提供燃气安全和调节技
术方面的特除解决方案。
适应于气体系列1,2,3的燃气和其他中
性气态介质。
许可
欧盟样品检验证书符合：
• 欧盟燃气设备条例
• 欧盟压力设备指令
其他重要的气体使用国家的许可证。
技术参数
额定内径
符合ISO 7/1 (DIN 2999)
的带管螺纹法兰
MB-ZR...405/407 B 01
Rp 1/2，3/4
及其他组合
MB-ZR...410/412 B 01
Rp 3/4，
1，
1 1/4
及其他组合
最大工作过压
360 mbar (36 KPa)
输出压力范围
MB-ZR...S20/S22
Pa: 4 mbar 至 20 mbar
MB-ZR...S50/S52
Pa: 4 mbar 至 50 mbar
介质
1,2,3燃气系列及其他中性气态介质
环境温度
-15°C至+70°C （在液化气设备中使用时，
MB-ZD...不得在低于0°C下运行。只适用于
气态液化气，液态碳化氢损坏密封材料）。
污物沉积器
滤网，精滤器。
只能采用扩展或者移除阀的方式进行更换.
压力监控器
可依据 DIN EN 1854生产GW…A5，UB...A2/NB...A2 型。
其他咨询参阅数据表
“DUNGS组合控制器的压力监控器” 5.02 和 5.07
压力调节单元
压力调节器经输入压力平衡，在切断时通过
阀门V1可达紧密的闭合，符合DIN EN 88 A级。
额定值弹簧固定装置（不能进行弹簧更换）。
不必设置通过顶部的排气管道。具有内置脉冲分支头
电磁阀V1
阀门符合DIN EN161 A级 2 类要求，快速开启，快速关闭。
电磁阀V2
阀门符合DIN EN161 A级 2 类要求。
阀门V2构造
分节流器
主节流器
MB-ZRD
快开
有
有
MB-ZRDLE 慢开
有
有
MB-ZRLE
慢开
有
无
测试及点火燃气接头
G 1/8. 符合DIN ISO 228. 参阅第4页
燃烧器压力监控PBr
接于阀门V2之后，压力监控器可装于侧面的转接器上。
电压/频率
交流电50-60 Hz，220-230 V，-15%+10%
电气连接
对阀门和压力监控器使用符合DIN EN 175 301-803的插头连接。
功率/耗电
启动时间
保护保护程度
火花干扰
参阅第4页
100% ED
符合 IEC 529 (EN 60529) 要求的 IP 54
干扰度 N
接触燃气部分的材料
外壳
隔膜，密封件
电磁传动装置
压铸铝
NBR基材料，硅橡胶
钢材，黄铜，铝
安装位置
垂直，磁体竖直向上或平置，磁体呈水平状态，也可取两种之间的位置。
终端触点
终端触点型号K01/1可安装于阀门V2上，（经DIN检测）
功率/耗电
MB 405/407 S 20
MB 405/407 S 50
MB 405/407 S 22
MB 405/407 S 52
MB 410/412 S 20
MB 410/412 S 50
MB 410/412 S 22
MB 410/412 S 52
[VA] ~ 交流 230 V；+ 20°C
65
65
70
70
80
80
120
120
