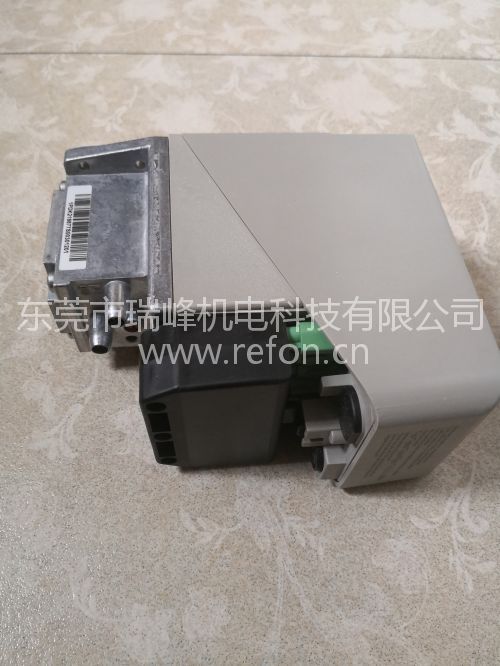

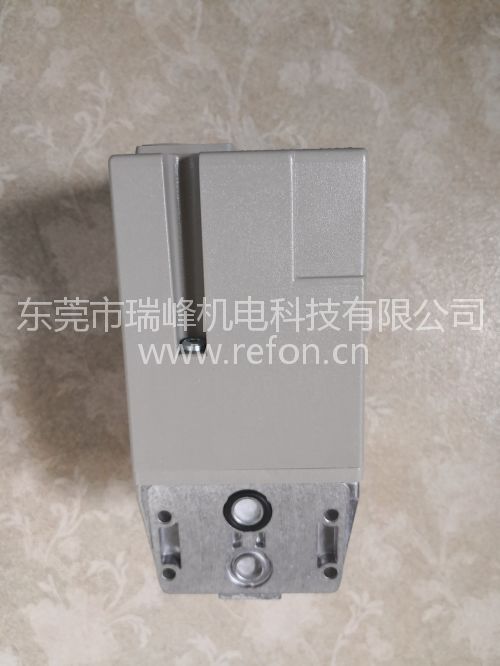

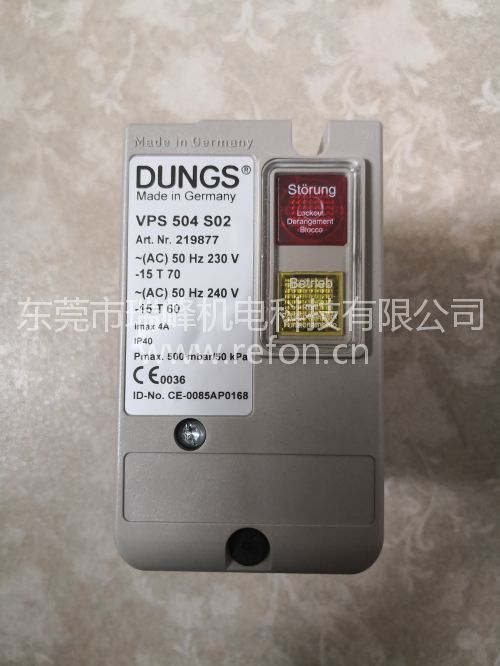

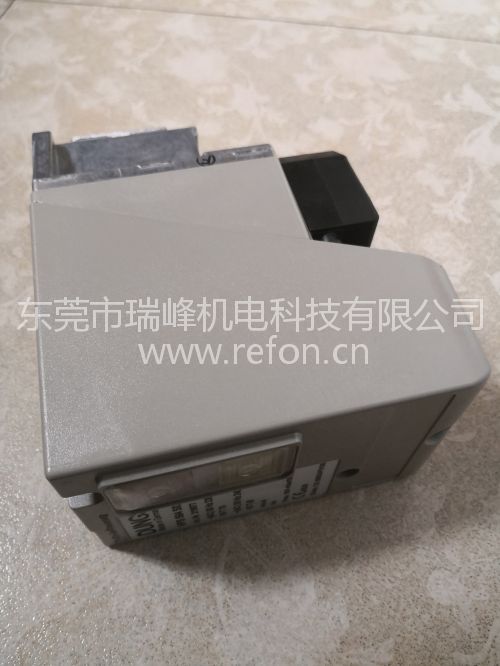

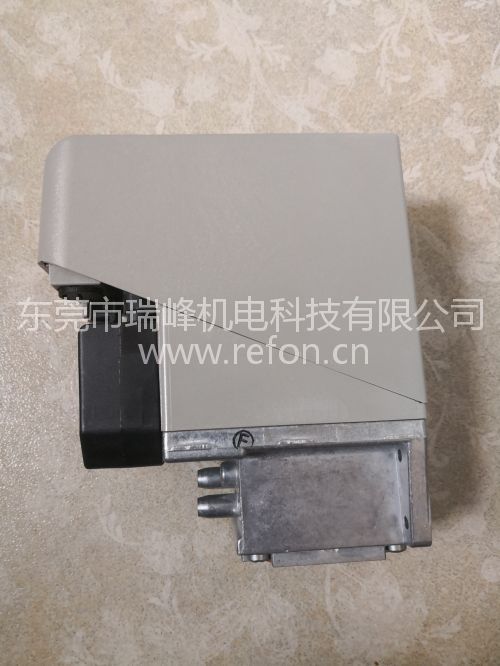

德国DUNGS冬斯检漏仪VPS 504 S02 多功能燃气组合阀门检漏系统
品牌：DUNGS冬斯
规格型号：VPS 504 S02
性能简述：德国DUNGS冬斯检漏仪VPS 504 S02 多功能燃气组合阀多功能燃气组合阀门检漏系统 组合控制器的 VPS 504阀门检测系统 技术 VPS 504是Dungs多重调节设备的紧 凑式阀门监控系统该阀门检测系统符 合
咨询热线：
15818598199
详细介绍
德国DUNGS冬斯检漏仪VPS 504 S02 多功能燃气组合阀多功能燃气组合阀门检漏系统
组合控制器的
VPS 504阀门检测系统
技术
VPS 504是Dungs多重调节设备的紧
凑式阀门监控系统该阀门检测系统符
合EN 1643的要求：
- 在允许工作压力范围内。该监控系
统的运行不受预压的影响
- 检测体积 ≤ 41
- 不需现场调节
- 检测时间短：≈10秒，最长26秒
- 通过一信号灯来显示密封与否
- 系列S02,系列S04和系列S05具备外
部故障显示可能性
- 对于系列S01，可选择累积故障显
示(SSM)
- 适合于 TRD设备-
- 系列S01, S02, S03的电源联接可通过
插座实现。在接线图符合 DIN 4791
规定的情况下不需重排线
- 系列S04和S05电源通过电缆套管
PG 13,5和螺栓夹相连
应用
阀门监控系统适用于 Dungs 多重调
节设备，双电磁阀DMV 和燃气多功
能组合器。
通过一个转接器，VPS 504也可用于
直至 DN 80，带或不带支路连接的
Dungs 电磁阀。
用于燃气发动机的直流24 V结构。
适用于气体状态下气体族 1、2、3 的气体和
其他中性气体介质。
许可
欧盟样品检验证书符合：
• 欧盟燃气设备条例
• 欧盟压力设备指令
其它重要的气体使用国家的许可证。
其它重要燃气使用国家的许可证。适
用于北美市场的特殊构造所作的 UL-
和 FM 登记。
M
用于符合EN 161标准A级和B级要求的自动切断阀的阀门监控系统。
VPS 504系统也可用于结构上采用迎流方向密封后即可确保流动方向不会产生渗漏的各类阀门。
VPS 504系统适用于符合EN 161标准A级和B级要求的各类冬斯系列阀门。
技术参数
工作压力
最大500 mbar (50 KPa)
检测容量
≥ 0,1 l
≤ 4,0 l
通过电动泵所达
的压力提高
≈ 20 mbar
额定电压和频率
请见第11页型号一览表
功率需求
在泵工作时间内约 60 VA。运行时间内17 VA
预保险丝（制造方）
灵敏的 10A 或惰性的 6.3A

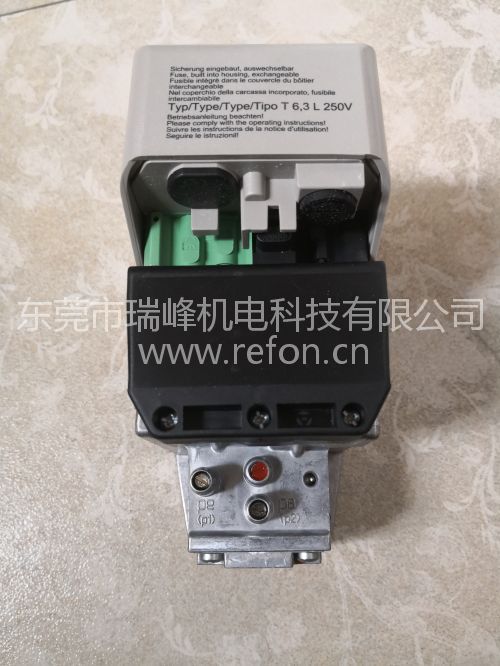

外壳内装的保险丝
可更换
精密保险丝 T 6.3 L 250V, IEC 127 - 2 / III (DIN 41662)
开关电流
工作输出 VPS 504系列 S01，S02，S03，S04，S05：最大4A
干扰输出 VPS 504系列 S02，S04，S05：最大1A
注意电机起动电流！
保护保护程度

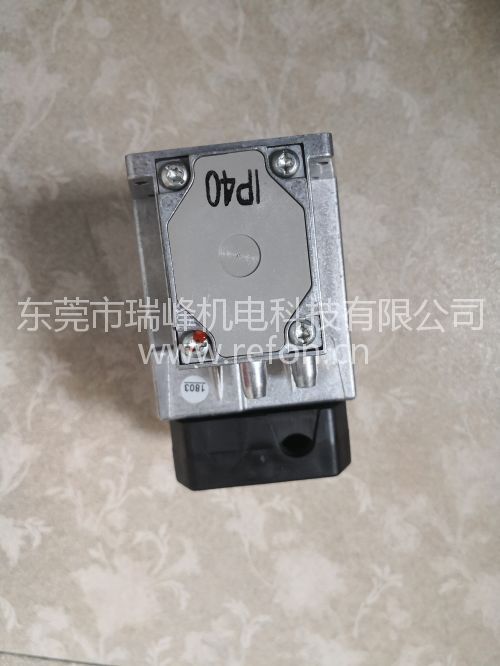

VPS 504 系列 S01，S02，S03：IP 40
VPS 504 系列 S04，S05：IP 54
环境温度
交流电 50 Hz, 230V，-15°C 至 +70°C
其它：-15°C 至 +60°C
高度
适用海拔高度最多为2000米
接通时间
约10-26秒，取决于检测体积和输入压力
灵敏度界限
最大50 l/h
当入口压力低于50 mbar时，因工作原理缘故产生的极限渗漏值明显小于
50 l/h。因此在实际应用中，当入口压力较低时应特别注意。
控制的开动时间
100% ED
最大检测循环次数
20/h - 不间断地连续进行3次检测周期以后，
要保持至少长达2分钟的等候时间。
安装位置
竖直的、横位的、不
介质
• 标准款式
• 液态气体版本
适用于1、2、3类气体，污水气体和生物气体（干燥型，H2S体积比小于
0.1%）及其他气体介质。
适用于丁烷含量 < 60 %
宾客家庭 3, 其他气体介质。适用于丁烷含量 < 60 %
Dungs 多重调节设备 MB-D…, MB-ZR…, MB-VEF…, DMV-…, MBC-… 的检测体积
型号
公称内径
Rp/DN
检测体积
[l]
型号
公称内径
Rp/DN
检测体积
[l]
DMV-D(LE) 503/11
Rp 3/8
0,03 l *
MB-D(LE) 403
Rp 3/8
0,04 l *
DMV-D(LE) 507/11
Rp 3/4
0,10 l
MB-D(LE) 405
Rp 1/2
0,11 l
DMV-D(LE) 512/11
Rp 1 1/4
0,24 l
MB-D(LE) 407
Rp 3/4
0,11 l
DMV-D(LE) 520/11
Rp 2
0,24 l
MB-D(LE) 410
Rp 1
0,33 l
DMV-D(LE) 525/11
Rp 2
0,44 l
MB-D(LE) 412
Rp 1 1/4
0,33 l
DMV-D(LE) 5040/11 DN 40
0,38 l
MB-D(LE) 415
Rp 1 1/2
0,24 l
DMV-D(LE) 5050/11 DN 50
0,39 l
MB-D(LE) 420
Rp 2
0,24 l
DMV-D(LE) 5065/11 DN 65
0,69 l
MB-ZRD(LE) 405
Rp 1/2
0,11 l
DMV-D(LE) 5080/11 DN 80
1,47 l
MB-ZRD(LE) 407
Rp 3/4
0,11 l
DMV-D(LE) 5100/11 DN 100
2,28 l
MB-ZRD(LE) 410
Rp 1
0,33 l
DMV-D(LE) 5125/11 DN 125
3,56 l
MB-ZRD(LE) 412
Rp 1 1/4
0,33 l
DMV-1500-D
Rp 2
0,44 l
MB-ZRD(LE) 415
Rp 1 1/2
0,24 l
DMV-...D(LE) 5065/12 DN 65
1,47 l
MB-ZRD(LE) 420
Rp 2
0,24 l
DMV-...D(LE) 5080/12 DN 80
2,28 l
MB-VEF 407
Rp 3/4
0,11 l
DMV-...D(LE) 5100/12 DN 100
3,55 l
MB-VEF 412
Rp 1 1/4
0,33 l
DMV-...D(LE) 5125/12 DN 125
6,00 l *
MB-VEF 415
Rp 1 1/2
0,24 l
MB-VEF 420
Rp 2
0,24 l
MBE...
MB-VEF 425
Rp 2
0,44 l
VB050/2
DN 50
1,0 l
MBC 300
Rp 3/4
0,05 l
VB065/2.5
DN 65
2,36 l
MBC 700
Rp 1 1/4
0,05 l
VB080/3
DN 80
2,68 l
MBC 1200
Rp 2
0,10 l
VB100/4
DN 100
3,82 l
MBC 1900
DN 65
1,47 l
VB125/5
DN 125
5,35 l *
MBC 3100
DN 80
2,28 l
VB150/6
DN 150
7,0 l *
MBC 5000
DN 100
3,55 l
MBC 7000
DN 125
6,00 l *
* VPS 504 不适用
