详细介绍 日本PASCAL帕斯卡株式会社原装进口直线推拉式夹紧油缸CNA16-40T CNA06-30P

型号表示

规格参数

型    号			CNA02	CNA04	CNA06	CNA10	CNA16	CNA25
油缸能力 (油压为7MPa时)	推                              kN		3.4	4.9	6.7	10.6	17.2	26.9
	拉                              kN		2.0	3.2	4.0	7.2	12.3	20.0
、油缸能力计算公式 ※	推		F=0.49×P	F=0. 71 × P	F=0.96×P	F=1.52 × P	F=2.46×P	F=3.85 × P
	拉		F=0.29×P	F=0.45 × P	F=0.57×P	F=1.03 × P	F=1. 76×P	F=2.86×P
油缸内径	mm		25	30	35	44	56	70
主杆径	mm		16	18	22.4	25	30	35.5
油缸面积	推	cm2	4.9	7.1	9.6	15.2	24.6	38.5
	拉	cm2	2.9	4.5	5.7	10.3	17.6	28.6
最大流量	L/min		1.0	1.6	2.1	5.0	8.4	10.5
安装螺栓推荐紧固扭矩 (强度分类12.9)                       N · m			7	7	12	29	57	77

● 油压范围：1 ~7 MPa    ● 保证耐压：10.5 MPa    ● 使用环境温度：0~70 ℃    ● 使用流体：普通矿物油基液压油 (相当于ISO-VG32) ● 氯系切削液喷洒的环境下也可以使用。
※：F=油缸能力 (kN) 、P=油压 (MPa)

CNA02-行程			10	15	20	30	40	50	60	70
油缸容量	推	cm3	4.9	7.4	9.8	14.7	19.6	24.5	29.4	34.3
	拉	cm3	2.9	4.3	5.8	8.7	11.6	14.5	17.4	20.3
At		mm	66		81		101		121
K		mm	28		43		63		83
质 量		kg	0.7		0.8		1.0	0.9	1.1

CNA04-行程			10	15	20	30	40	50	60	70
油缸容量	推	cm3	7.1	10.6	14.1	21.2	28.3	35.3	42.4	49.5
	拉	cm3	4.5	6.8	9.0	13.6	18.1	22.6	27.1	31.7
At		mm	70.5		85.5		105.5		125.5
K		mm	31		46		66		86
质 量		kg	0.9		1.1		1.3		1.5

CNA06-行程			10	15	20	30	40	50	60	70	80	90
油缸容量	推	cm3	9.6	14.4	19.2	28.9	38.5	48.1	57.7	67.3	77.0	86.6
	拉	cm3	5.7	8.5	11.4	17.0	22.7	28.4	34.1	39.8	45.4	51.1
At		mm	74		89		109		129		149
K		mm	31.5		46.5		66.5		86.5		106.5
质 量		kg	1.2		1.4		1.7		1.9		2.2

CNA10-行程			10	20	30	40	50	60	70	80	90	100
油缸容量	推	cm3	15.2	30.4	45.6	60.8	76.0	91.2	106.4	121.6	136.8	152.1
	拉	cm3	10.3	20.6	30.9	41.2	51.5	61.8	72.1	82.4	92.7	103.0
At		mm	88.5		108.5		128.5		148.5		168.5
K		mm	37.5		57.5		77.5		97.5		117.5
质 量		kg	2.1		2.4		2.7		3.1		3.4

CNA16-行程			10	20	30	40	50	60	70	80	90	100
油缸容量	推	cm3	24.6	49.3	73.9	98.5	123.2	147.8	172.4	197.0	221.7	246.3
	拉	cm3	17.6	35.1	52.7	70.2	87.8	105.4	122.9	140.5	158.1	175.6
At		mm	96		116		136		156		176
K		mm	39		59		79		99		119
质 量		kg	3.3		3.8		4.3		4.7		5.2

CNA25-行程			20	30	40	50	60	70	80	90	100	110
油缸容量	推	cm3	77.0	115.5	153.9	192.4	230.9	269.4	307.9	346.4	384.8	423.3
	拉	cm3	57.2	85.8	114.3	142.9	171.5	200.1	228.7	257.3	285.9	314.5
At		mm	115.5		135.5		155.5		175.5		195.5
K		mm	50		70		90		110		130
质 量		kg	6.3		7.1		7.8		8.6		9.4

气压检测器单元

推荐气压检测器	SMC制 ISA3-G系列
	CKD制 GPS2-05系列
推荐供给气压	0.2 MPa
推荐配管内径	ø4 mm
推荐配管总长	5 m以下

 请使用通过5μm以下过滤器的干燥空气。
● 为了防止切削液和铁屑等异物进入或粘附，气压检测器单
元要使用带针电磁阀进行控制，一直供给气压。
● 如按左边以外的条件进行使用，则有可能检测器不能正常检 测。详情请向技术中心咨询。
● 关于检测器的设定方法请参照检测器厂家的使用说明书。
● 检测器的型号不同，升压时间与检测时的压力会不同，因此在 选定检测器时要注意。
● 1个检测器能检测的夹紧器个数，供给气压为0 . 2MPa时最多6 个，  0. 1MPa时最多3个。

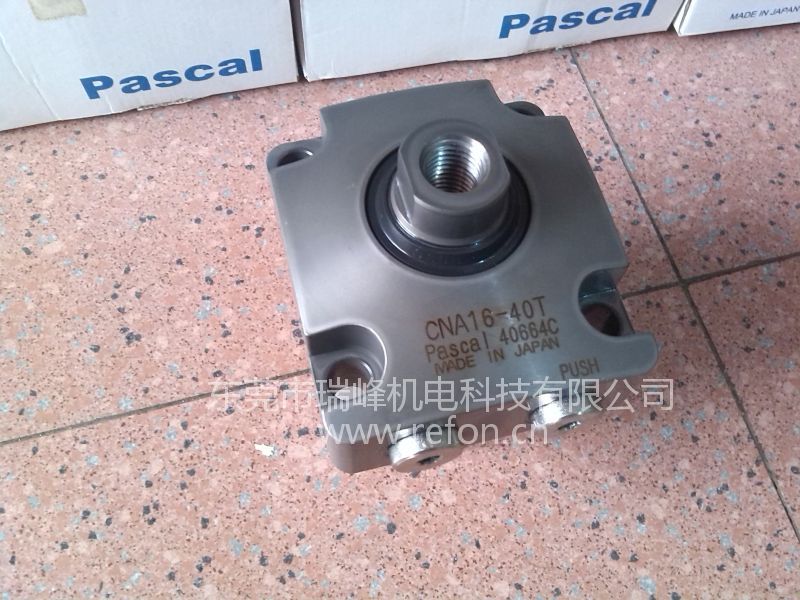

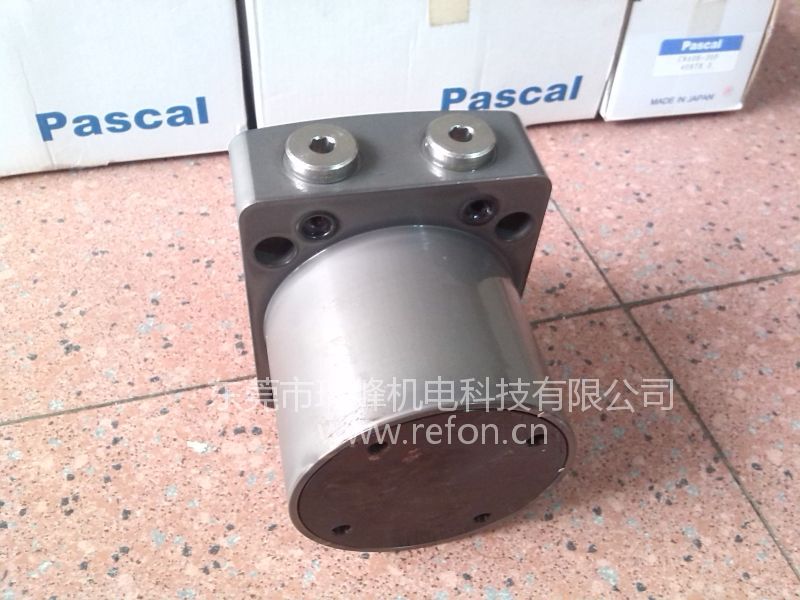

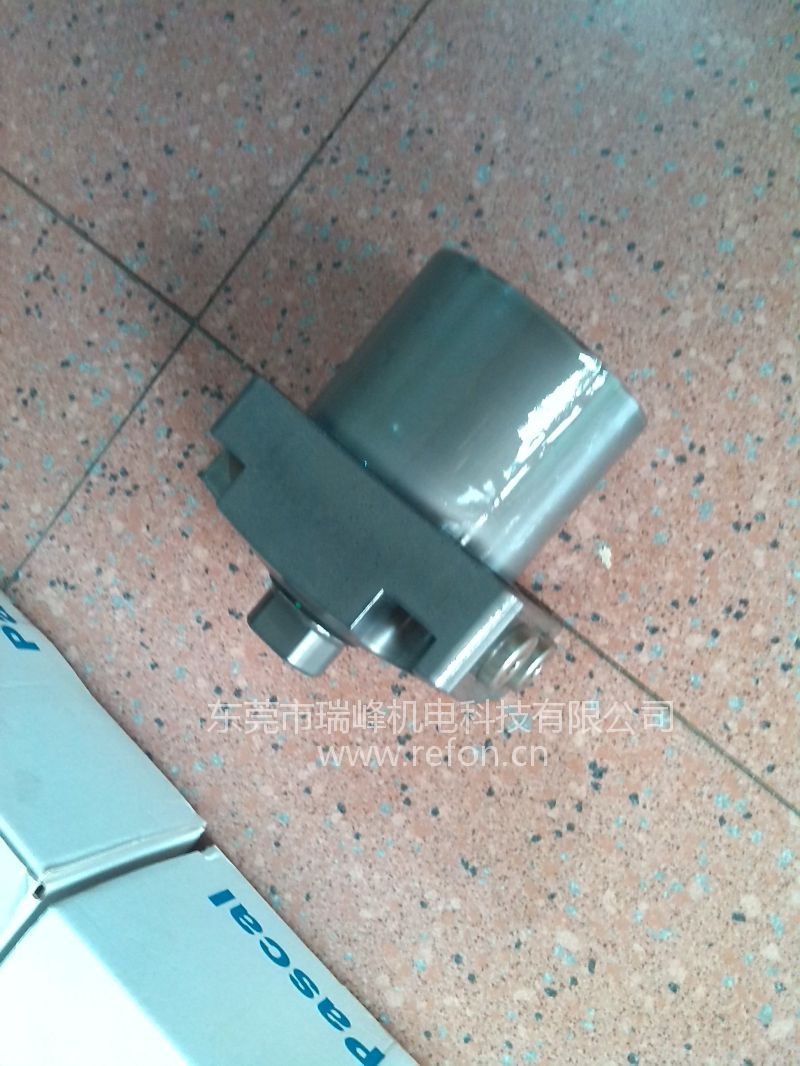

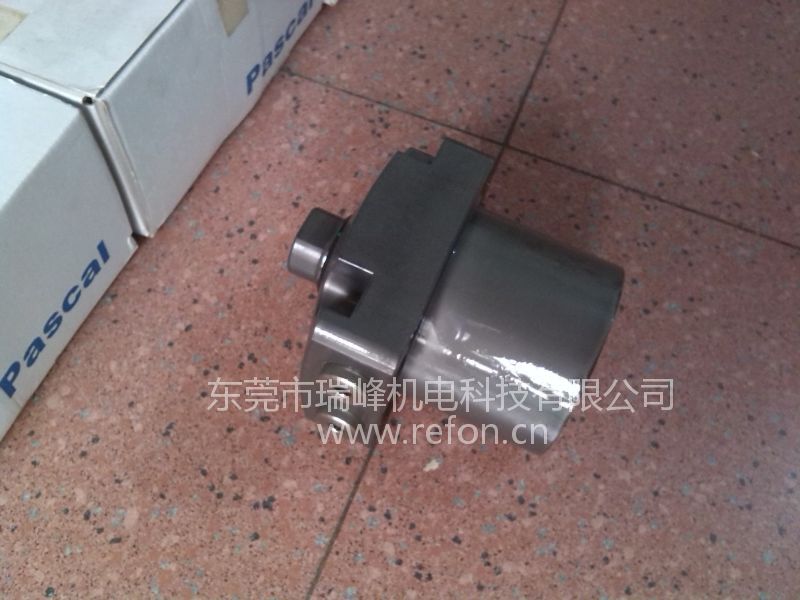

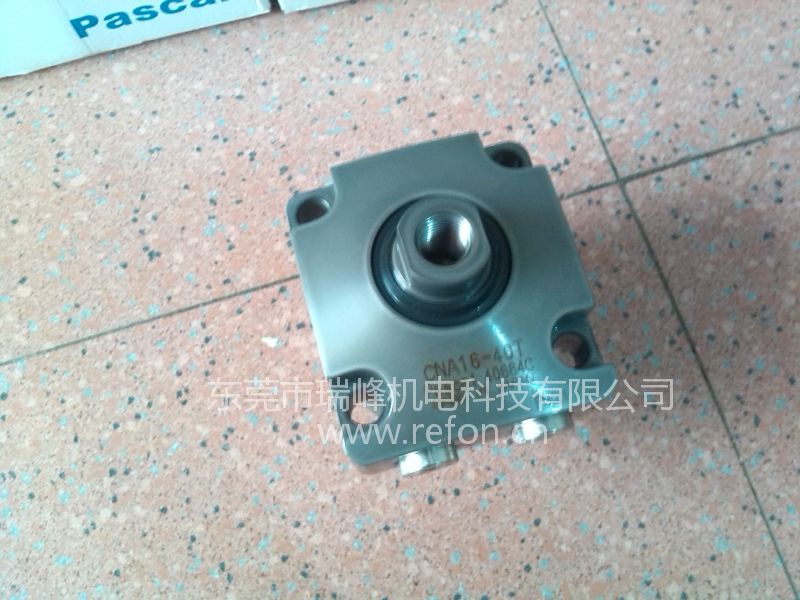

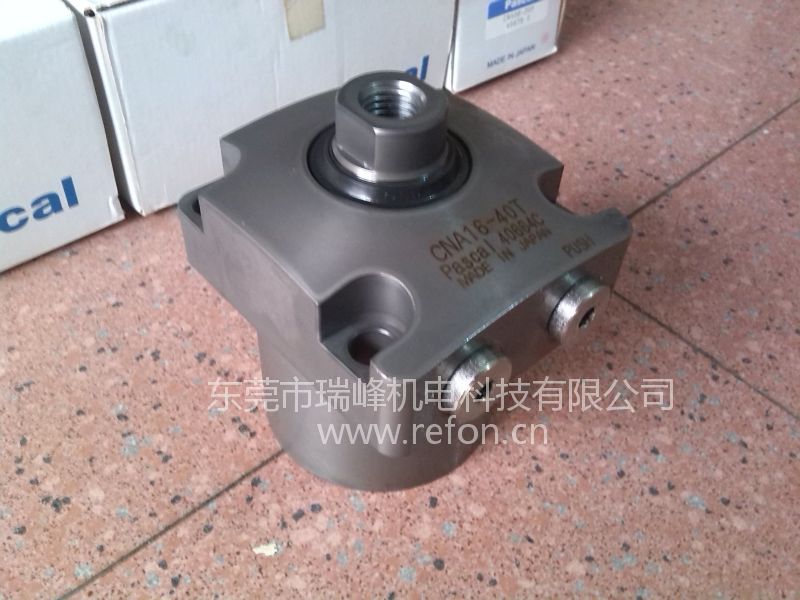

产品实物拍摄图
