首页 > 产品中心 > 工件夹持与定位 > 直线缸（推拉式夹紧器） >
KOSMEK考世美复动直线夹紧器直线油缸LL0480-CA-32 单出杆法兰下部安装型
品牌：KOSMEK考世美
规格型号：LL0480-CA-32
性能简述：日本KOSMEK考世美复动直线夹紧器直线油缸LL0480-CA-32 单出杆法兰下部安装型 简约、紧凑的直线夹紧器 LL/LLR/LLU系列可以1mm为单位指定行程(1mm ~ 200mm)，又可以在丰富组合中进行选择。 可
咨询热线：
15818598199
详细介绍
日本KOSMEK考世美复动直线夹紧器直线油缸LL0480-CA-32
单出杆法兰下部安装型
直线夹紧器（直线油缸）的使用范例
型号表示
规格参数
实物图
单出杆法兰下部安装型
简约、紧凑的直线夹紧器
LL/LLR/LLU系列可以1mm为单位指定行程(1mm ~ 200mm)，又可以在丰富组合中进行选择。
可根据用户指定设计紧凑的复动式直线夹紧器。
可根据用户指定设计紧凑的复动式直线夹紧器。
配管方式２种
→ 板式连接型避免了繁琐的外配管作业。
→ 外配管型将全部供油口集约于法兰上。
直线夹紧器（直线油缸）的使用范例
型号表示
规格参数
| 型号 | LL0360- □□ | LL0400- □□ | LL0480- □□ | LL0550- □□ | LL0650- □□ | LL0750- □□ | LL0900- □□ | LL1050- □□ | |
| 全行程 Y | mm | Y : 1~50 | Y : 1~75 | ||||||
| 夹紧器面积 cm2 | 推 侧 | 4.5 | 5.3 | 8.0 | 9.6 | 15.9 | 23.8 | 36.3 | 50.3 |
| 拉 侧 | 2.5 | 2.8 | 4.9 | 5.8 | 11.0 | 16.7 | 26.4 | 34.4 | |
| 夹紧器输出力 (计算公式) kN | 推 侧 | P×0.45 | P×0.53 | P×0.80 | P×0.96 | P×1.59 | P×2.38 | P×3.63 | P×5.03 |
| 拉 侧 | P×0.25 | P×0.28 | P×0.49 | P×0.58 | P×1.10 | P×1.67 | P×2.64 | P×3.44 | |
|
夹紧器容量 (计算公式) cm3 |
推 侧 | Y×0.45 | Y×0.53 | Y×0.80 | Y×0.96 | Y×1.59 | Y×2.38 | Y×3.63 | Y×5.03 |
| 拉 侧 | Y×0.25 | Y×0.28 | Y×0.49 | Y×0.58 | Y×1.10 | Y×1.67 | Y×2.64 | Y×3.44 | |
| 夹紧器内径 mm | φ24 | φ26 | φ32 | φ35 | φ45 | φ55 | φ68 | φ80 | |
| 活塞杆径 | mm | φ16 | φ18 | φ20 | φ22 | φ25 | φ30 | φ35.5 | φ45 |
| 最高使用压力 MPa | 7.0 | ||||||||
| 最低动作压力 MPa | 0.5 | ||||||||
| 耐压 | MPa | 10.5 | |||||||
| 使用温度 | ℃ | 0~70 | |||||||
| 重量 | kg | 0.6~0.8 | 0.7~0.9 | 1.0~1.6 | 1.3~2.1 | 1.9~3.1 | 2.8~4.1 | 4.3~6.1 | 5.9~8.0 |

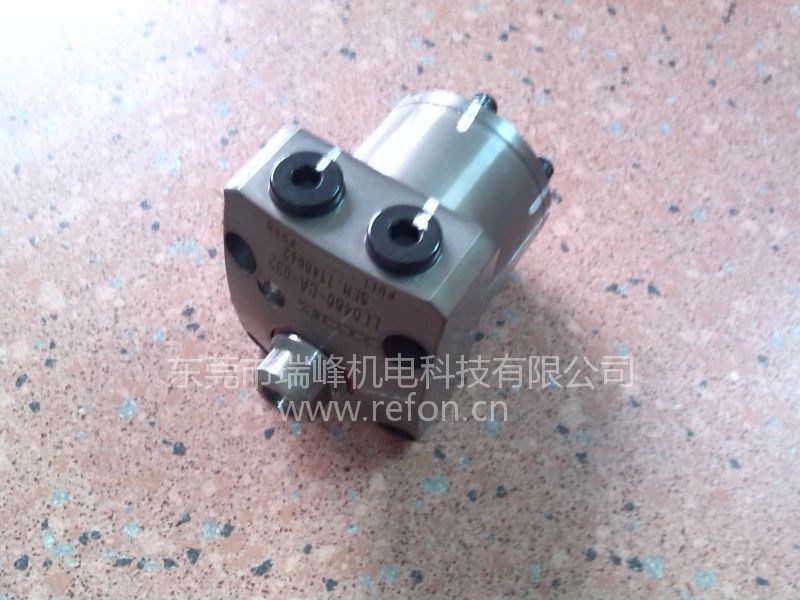

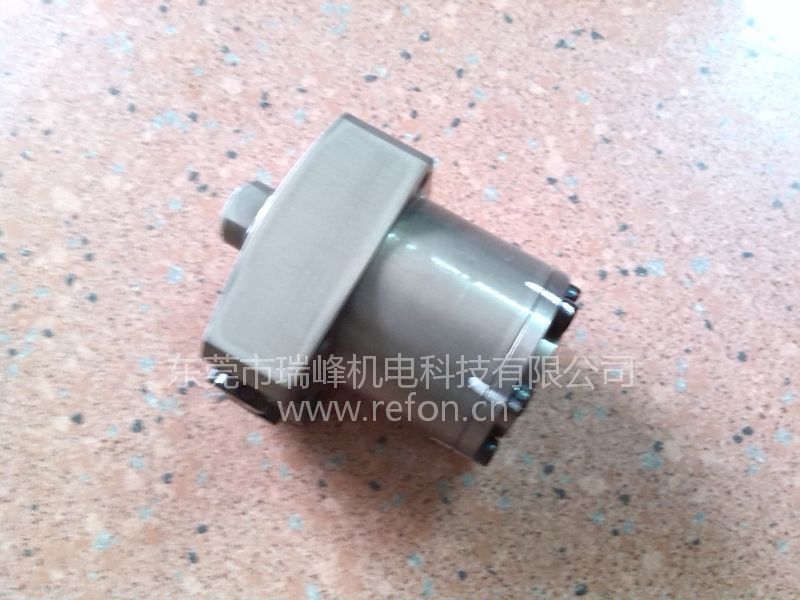

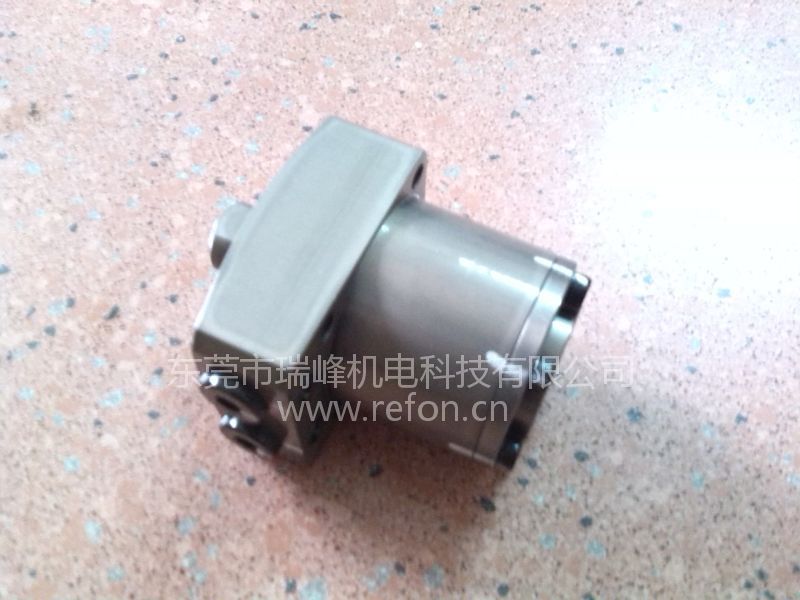

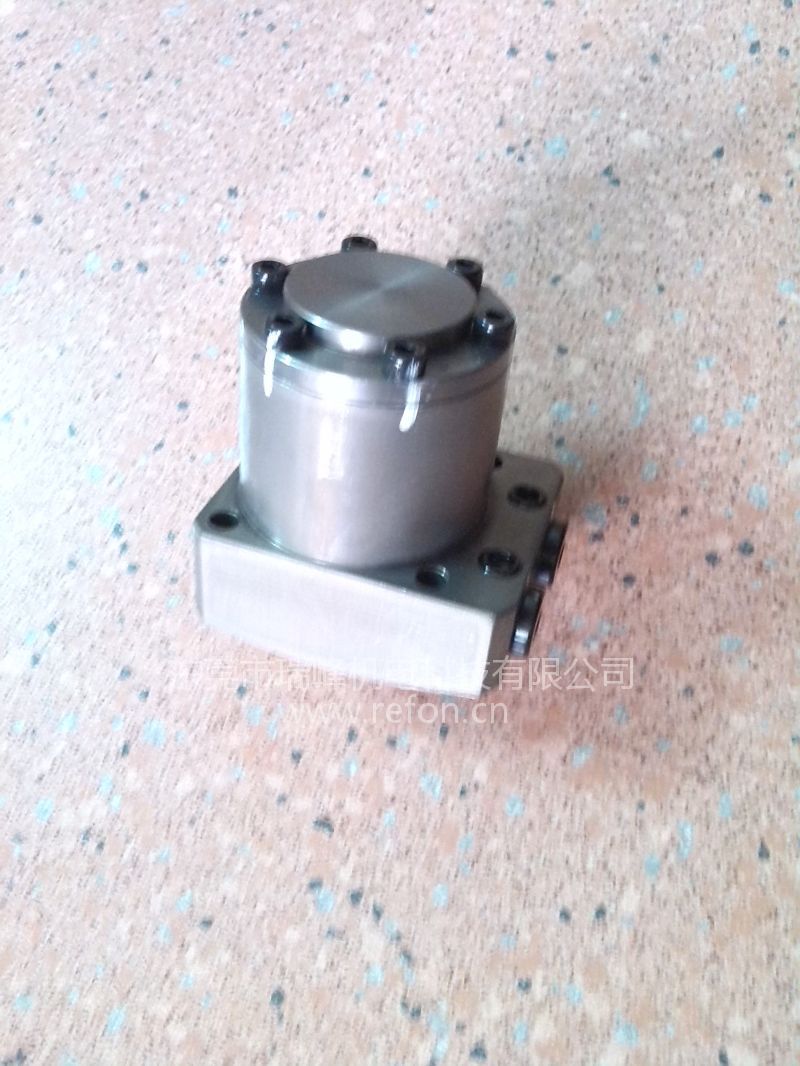

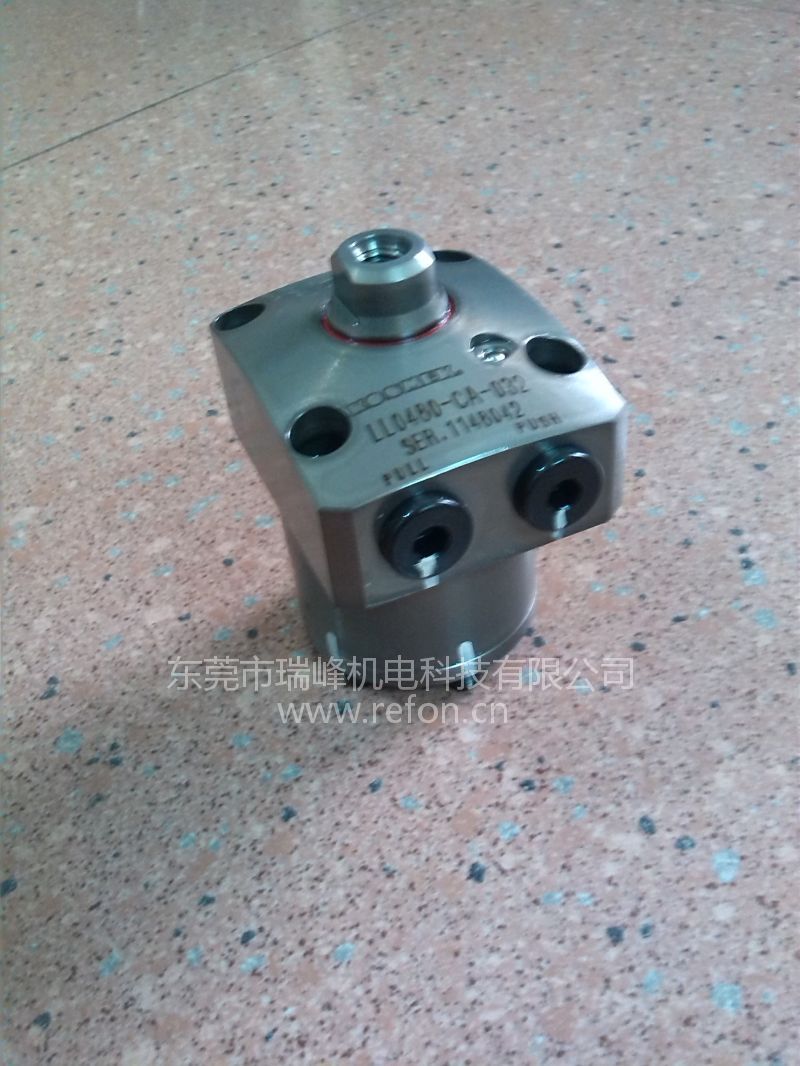

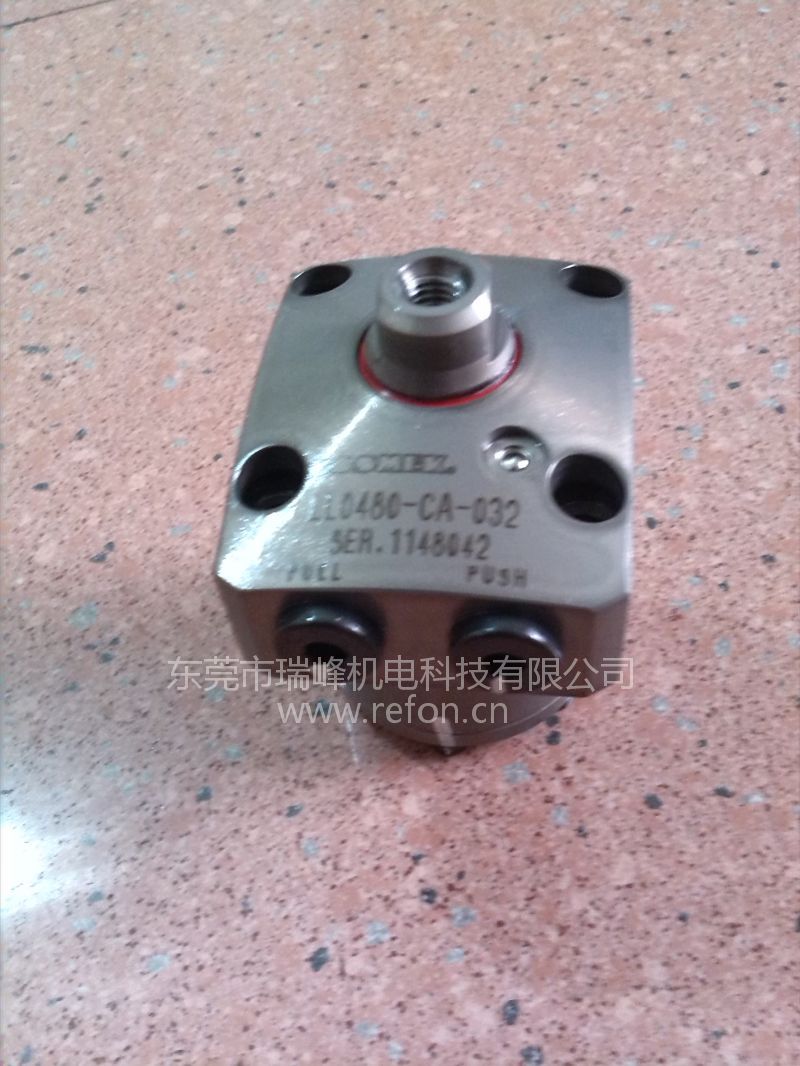

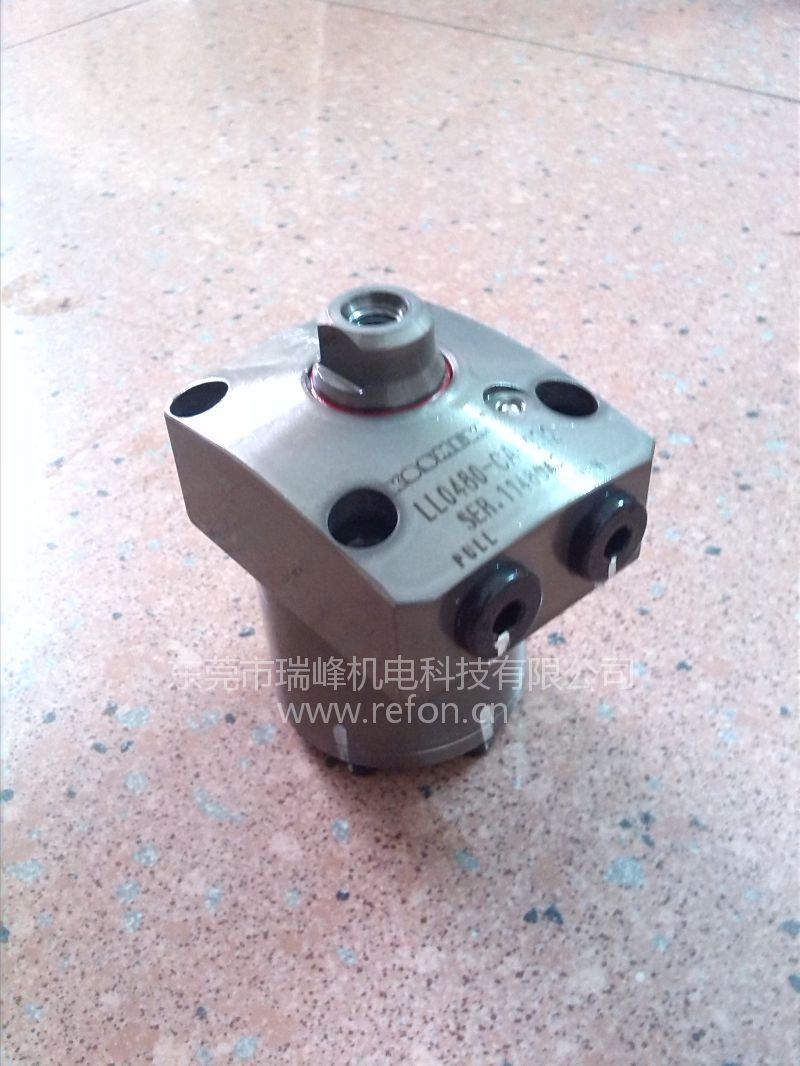

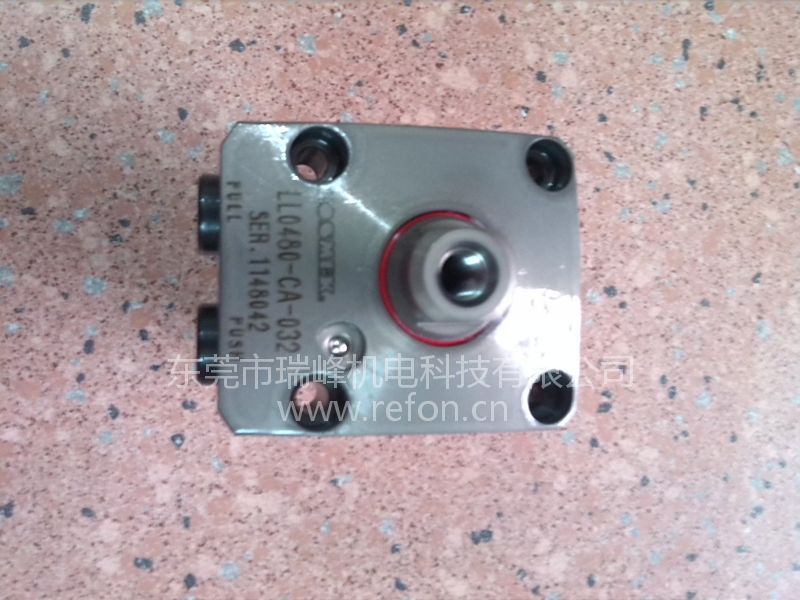

实物图
