KOSMEK考世美紧凑型单动直线夹紧油缸 (推式夹紧器)DP0220-AM、DP0160、DP0241、DP0301、DP0361、DP0451、DP0551、DP0651、DP0801

品牌：KOSMEK考世美

规格型号：DP0220-AM、DP0160、DP0241、DP0301、DP0361、DP0451、DP0551、DP0651、DP0801

性能简述：KOSMEK考世美紧凑型单动直线夹紧油缸 (推式夹紧器)DP0220-AM、DP0160、DP0241、DP0301、DP0361、DP0451、DP0551、DP0651、DP0801 螺纹连接 DP/DR/DS/DT ： 紧凑型夹紧器(单动直线夹紧器) 适用于低压 ~ 高压

咨询热线： 15818598199
详细介绍 KOSMEK考世美紧凑型单动直线夹紧油缸 (推式夹紧器)DP0220-AM、DP0160、DP0241、DP0301、DP0361、DP0451、DP0551、DP0651、DP0801 螺纹连接
DP/DR/DS/DT ： 紧凑型夹紧器(单动直线夹紧器)
适用于低压 ~ 高压的紧凑型单动直线夹紧器。

型号表示
DP系列直线油缸型号说明
规格参数
型号 DP0160 DP0221 DP0241 DP0301 DP0361 DP0451 DP0551 DP0651 DP0801
行程代码 S M L S M L S M L S M L S M L S M L S M L S M L S M L
行程 mm 6 10 16 6 10 16 8 12 20 8 12 20 10 16 25 10 16 25 12 20 32 16 25 40 16 25 40
夹紧器输出力 (计算公式) kN F=(0.050×P)-0.024 F=(0.113×P)-0.041 F=(0.154×P)-0.060 F=(0.254×P)-0.099 F=(0.394×P)-0.150 F=(0.707×P)-0.319 F=(0.990×P)-0.452 F=(1.59×P)-0.657 F=(2.38×P)-1.04
夹紧器面积      cm2 0.5 1.1 1.5 2.5 3.9 7.1 9.9 15.9 23.8
夹紧器容量      cm3 0.3 0.5 0.8 0.7 1.1 1.8 1.2 1.8 3.1 2 3.1 5.1 3.9 6.3 9.9 7.1 11.3 17.7 11.9 19.8 31.7 25.4 39.8 63.6 38 59.4 95
释放用弹簧力      N 12.5~23.5 25.7~41.2 32.6~59.7 50.1~99.1 79.4~150 157~319 236~452 353~657 564~1040
最高使用压力   MPa 25
最低动作压力   MPa 0.8
耐压 MPa 37.5
使用温度 ℃ 0~70
重量 kg 0.03 0.04 0.05 0.06 0.08 0.1 0.08 0.1 0.15 0.15 0.2 0.3 0.3 0.4 0.5 0.5 0.6 0.8 0.8 1.0 1.3 1.4 1.7 2.2 2.2 2.7 3.6
使用案例
直线油缸的使用案例

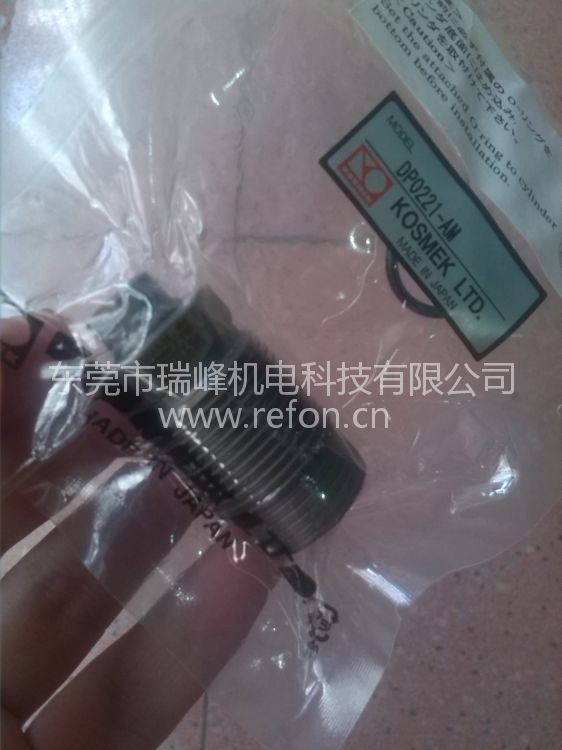

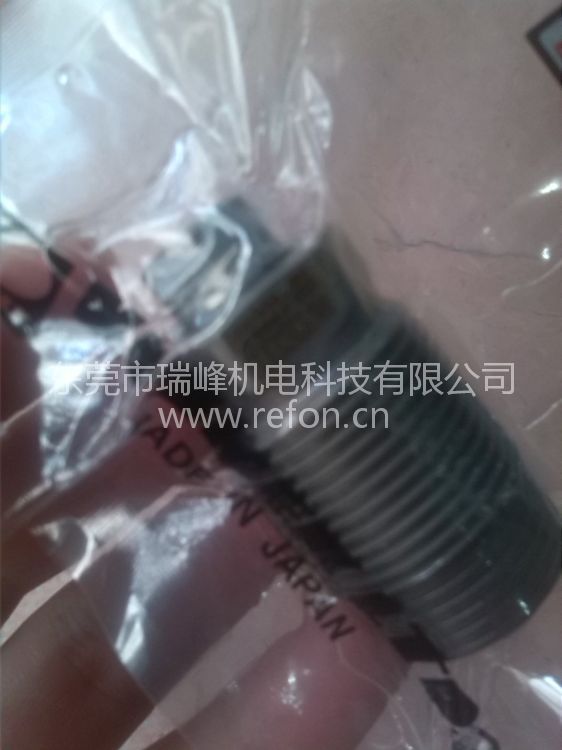

实物图

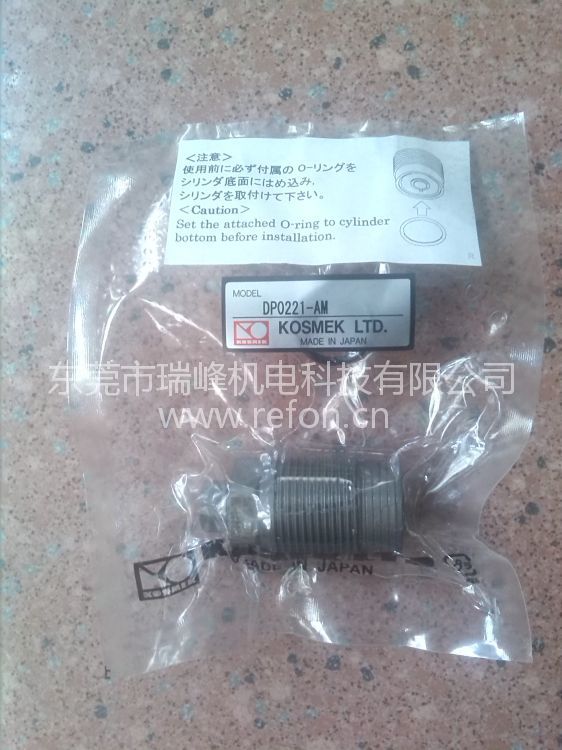

KOSMEK直线夹紧油缸 (推式夹紧器)DP0220-AM产品实拍图1

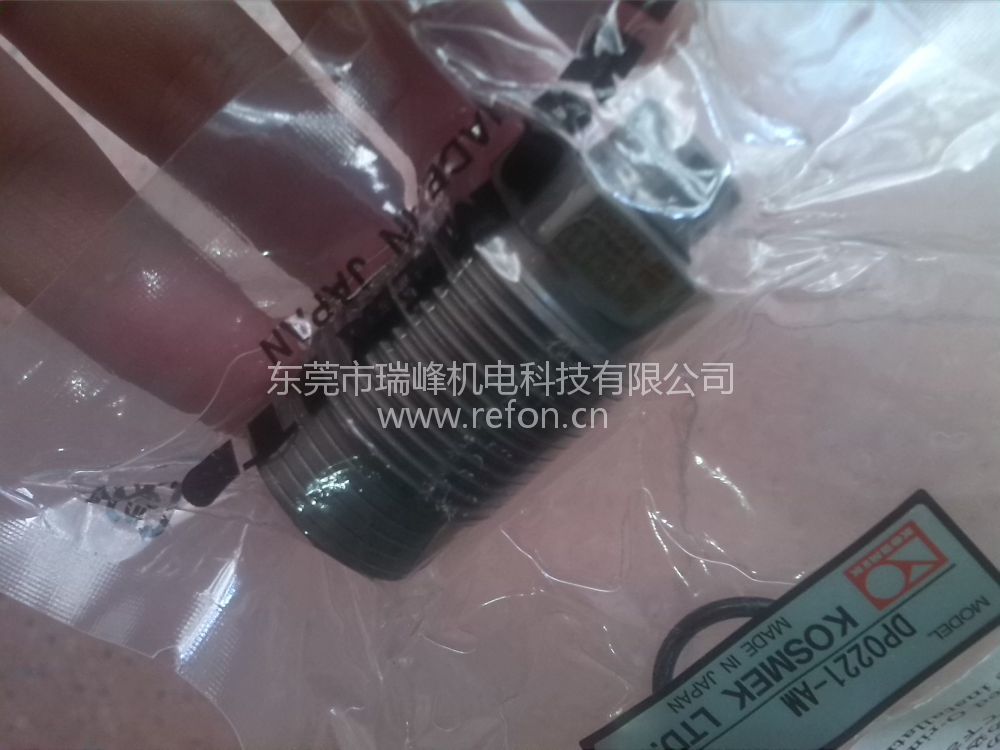

KOSMEK直线夹紧油缸 (推式夹紧器)DP0220-AM产品实物拍照图2

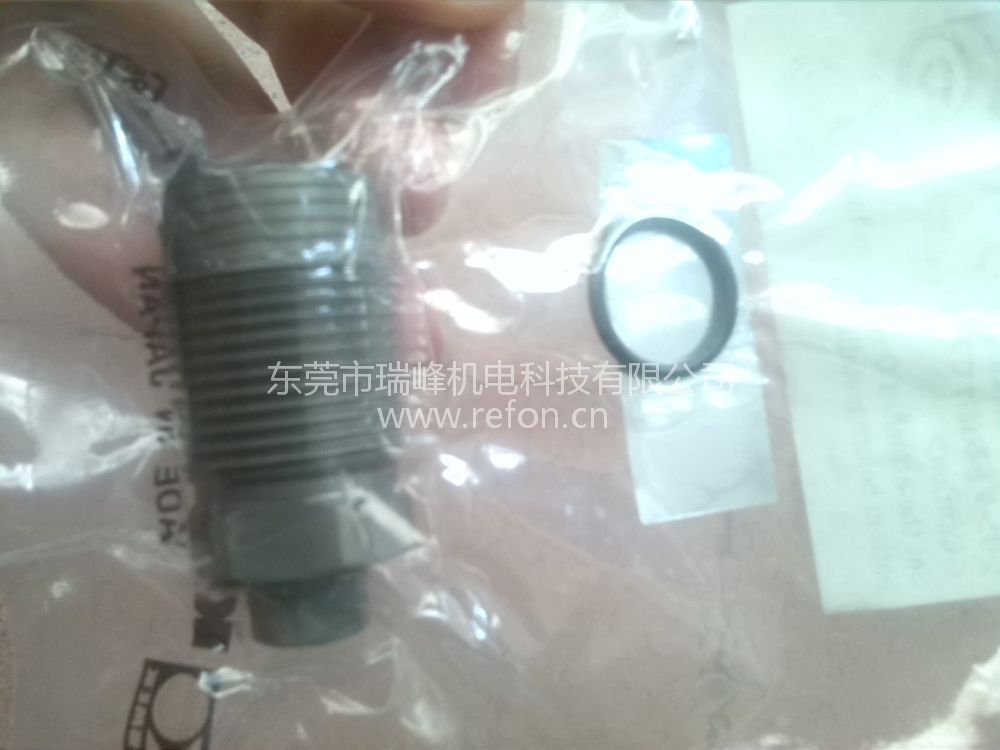

KOSMEK直线夹紧油缸 (推式夹紧器)DP0220-AM产品实际拍摄图片3
