PASCAL帕斯卡双头杆旋转式夹紧器CTU16-LE、CTU25-RE 转角下压油缸 双动型 油压夹紧 油压放松

品牌：日本PASCAL帕斯卡

规格型号：CTU16-LE、CTU25-RE

性能简述：日本PASCAL帕斯卡株式会社原装进口双头杆旋转式夹紧器CTU16-LE、CTU25-RE 转角下压油缸 双动型 油压夹紧 油压放松 型号表示 日本帕斯卡CTU系列旋转油缸型号说明 规格参数 型 号 CT

咨询热线： 15818598199
详细介绍 日本PASCAL帕斯卡株式会社原装进口双头杆旋转式夹紧器CTU16-LE、CTU25-RE 转角下压油缸 双动型 油压夹紧 油压放松
型号表示
日本帕斯卡CTU系列旋转油缸型号说明

规格参数
型    号 CTU01 CTU02 CTU04 CTU06 CTU10 CTU16 CTU25
油缸能力 (油压为7MPa时) kN 2.4 2.8 4.4 6.3 9.9 16.3 25.8
油缸内径 mm 25 29 36 42 52 65 82
主杆径 mm 14 18 22.4 25 30 35.5 45
油缸面积 (夹紧) cm2 3.4 4.1 6.2 8.9 14.2 23.3 36.9
旋转角度   90°± 3°
定位销槽位置精度   ± 1°
夹紧重复定位精度   ± 0.5°
全行程 mm 16 18 20.5 23.5 26.5 28.5 36
90°旋转行程 mm 8 10 12.5 13.5 16.5 18.5 23
夹紧行程 mm 8 8 8 10 10 10 13
最大旋转扭矩 ※ N · m 0.6 0.7 1.6 1.8 3.4 5.6 9.3
油缸容量 夹紧 cm3 5.4 7.3 12.8 21.0 37.5 66.4 132.9
放松 cm3 7.9 11.9 20.9 32.6 56.3 94.6 190.1
质    量 kg 0.7 0.9 1.3 1.7 2.8 4.7 9.9
安装螺栓推荐紧固扭矩 (强度分类12.9) N · m 3.5 7 7 12 29 57 77
螺母推荐紧固扭矩 N · m 12 26 51 60 86 120 180
● 油压范围：1 ~7 MPa    ● 保证耐压：10.5 MPa    ● 使用环境温度：0~70 ℃    ● 使用流体：普通矿物油基液压油 (相当于ISO-VG32) ● 氯系切削液喷洒的环境下也可以使用。
※：垂直安装时，能以1 MPa的压力抬升夹紧臂的极限值。


夹紧力因夹紧臂长度 (LH) 和油压 (P) 而异。
夹紧力计算公式
夹紧力F＝油压P/(系数1+系数2×夹紧臂长度LH)
CTU06夹紧臂长度 (LH) 60 mm、油压7 MPa时，
夹紧力F
＝7/(1.12+0.00422×60)＝5.1 kN
因为会损伤缸体和活塞，
所以请勿在不可使用范围内使用。

model CTU01                               夹紧力    F=P/(2.97+0.0153×LH)
油压
MPa		 油缸能力 kN 夹紧力    kN 最大臂长
Max. LH
mm
夹紧臂长度 LH    mm
30 35 40 50 60 80 100 120
7 2.4 2.0 2.0             39
6.5 2.2 1.9 1.9 1.8           43
6 2.0 1.7 1.7 1.7     可使 用   48
5.5 1.9 1.6 1.6 1.5 1.5         53
5 1.7 1.5 1.4 1.4 1.3 1.3       61
4.5 1.5 1.3 1.3 1.3 1.2 1.2       70
4 1.3 1.2 1.1 1.1 1.1 1.0 1.0     83
3.5 1.2 1.0 1.0 1.0 0.9 0.9 0.8 0.8   102
3 1.0 0.9 0.9 0.8 0.8 0.8 0.7 0.7 0.6 131
2.5 0.8 0.7 0.7 0.7 0.7 0.6 0.6 0.6 0.5 ↑
2 0.7 0.6 0.6 0.6 0.5 0.5 0.5 0.4 0.4 ↑
1.5 0.5 0.4 0.4 0.4 0.4 0.4 0.4 0.3 0.3 ↑
1 0.3 0.3 0.3 0.3 0.3 0.3 0.2 0.2 0.2 131
model CTU02                               夹紧力    F=P/(2.46+0.0116×LH)
油压
MPa		 油缸能力 kN 夹紧力    kN 最大臂长
Max. LH
mm
夹紧臂长度 LH    mm
35 40 50 60 80 100 120 140
7 2.8 2.4 2.4 2.3 2.2 2.1       80
6.5 2.6 2.3 2.2 2.1 2.1 1.9     用 89
6 2.4 2.1 2.1 2.0 1.9 1.8 1.7     101
5.5 2.2 1.9 1.9 1.8 1.7 1.6 1.5     115
5 2.0 1.7 1.7 1.6 1.6 1.5 1.4 1.3   135
4.5 1.8 1.6 1.5 1.5 1.4 1.3 1.2 1.2   1.1 162
4 1.6 1.4 1.4 1.3 1.3 1.2 1.1 1.0 1.0 202
3.5 1.4 1.2 1.2 1.2 1.1 1.0 1.0 0.9 0.9 ↑
3 1.2 1.0 1.0 1.0 1.0 0.9 0.8 0.8 0.7 ↑
2.5 1.0 0.9 0.9 0.8 0.8 0.7 0.7 0.6 0.6 ↑
2 0.8 0.7 0.7 0.7 0.6 0.6 0.6 0.5 0.5 ↑
1.5 0.6 0.5 0.5 0.5 0.5 0.4 0.4 0.4 0.4 ↑
1 0.4 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.2 202
model CTU04                             夹紧力    F=P/(1.60+0.00664×LH)
油压
MPa		 油缸能力 kN 夹紧力    kN 最大臂长
Max. LH
mm
夹紧臂长度 LH    mm
40 50 60 80 100 120 140 160
7 4.4 3.8 3.6 3.5 3.3 3.1       105
6.5 4.1 3.5 3.4 3.3 3.0 2.9     用 117
6 3.8 3.2 3.1 3.0 2.8 2.7 2.5     133
5.5 3.4 2.9 2.8 2.8 2.6 2.4 2.3 2.2   153
5 3.1 2.7 2.6 2.5 2.3 2.2 2.1 2.0   1.9 181
4.5 2.8 2.4 2.3 2.3 2.1 2.0 1.9 1.8 1.7 220
4 2.5 2.1 2.1 2.0 1.9 1.8 1.7 1.6 1.5 ↑
3.5 2.2 1.9 1.8 1.8 1.6 1.5 1.5 1.4 1.3 ↑
3 1.9 1.6 1.6 1.5 1.4 1.3 1.3 1.2 1.1 ↑
2.5 1.6 1.3 1.3 1.3 1.2 1.1 1.0 1.0 0.9 ↑
2 1.3 1.1 1.0 1.0 0.9 0.9 0.8 0.8 0.8 ↑
1.5 0.9 0.8 0.8 0.8 0.7 0.7 0.6 0.6 0.6 ↑
1 0.6 0.5 0.5 0.5 0.5 0.4 0.4 0.4 0.4 220
model CTU06                             夹紧力    F=P/(1. 12+0.00422×LH)
油压
MPa		 油缸能力 kN 夹紧力    kN 最大臂长
Max. LH
mm
夹紧臂长度 LH    mm
50 60 80 100 120 140 160 180
7 6.3 5.3 5.1 4.8           96
6.5 5.8 4.9 4.7 4.5 4.2         107
6 5.4 4.5 4.4 4.1 3.9 3.7       120
5.5 4.9 4.1 4.0 3.8 3.6 3.4       137
5 4.5 3.8 3.6 3.4 3.2 3.1 2.9 2.8   160
4.5 4.0 3.4 3.3 3.1 2.9 2.8 2.6 2.5   2.4 191
4 3.6 3.0 2.9 2.7 2.6 2.5 2.3 2.2 2.1 238
3.5 3.1 2.6 2.5 2.4 2.3 2.2 2.0 1.9 1.9 ↑
3 2.7 2.3 2.2 2.1 1.9 1.8 1.8 1.7 1.6 ↑
2.5 2.2 1.9 1.8 1.7 1.6 1.5 1.5 1.4 1.3 ↑
2 1.8 1.5 1.5 1.4 1.3 1.2 1.2 1.1 1.1 ↑
1.5 1.3 1.1 1.1 1.0 1.0 0.9 0.9 0.8 0.8 ↑
1 0.9 0.8 0.7 0.7 0.6 0.6 0.6 0.6 0.5 238
model CTU10                          夹紧力    F=P/(0. 706+0.00228×LH)
油压
MPa		 油缸能力 kN 夹紧力    kN 最大臂长
Max. LH
mm
夹紧臂长度 LH    mm
60 80 100 120 140 160 180 200
7 9.9 8.3 7.9 7.5           102
6.5 9.2 7.7 7.3 7.0           113
6 8.5 7.1 6.8 6.4 6.1         127
5.5 7.8 6.5 6.2 5.9 5.6 5.4       144
5 7.1 5.9 5.6 5.4 5.1 4.9 4.7     167
4.5 6.4 5.3 5.1 4.8 4.6 4.4 4.2 4.0   199
    3.4
4 5.7 4.7 4.5 4.3 4.1 3.9 3.7 3.6 245
3.5 5.0 4.2 3.9 3.7 3.6 3.4 3.3 3.1 3.0 ↑
3 4.2 3.6 3.4 3.2 3.1 2.9 2.8 2.7 2.6 ↑
2.5 3.5 3.0 2.8 2.7 2.6 2.4 2.3 2.2 2.2 ↑
2 2.8 2.4 2.3 2.1 2.0 2.0 1.9 1.8 1.7 ↑
1.5 2.1 1.8 1.7 1.6 1.5 1.5 1.4 1.3 1.3 ↑
1 1.4 1.2 1.1 1.1 1.0 1.0 0.9 0.9 0.9 245
model CTU16                            夹紧力    F=P/(0.429+0.00128×LH)
油压
MPa		 油缸能力 kN 夹紧力    kN 最大臂长
Max. LH
mm
夹紧臂长度 LH    mm
70 80 100 120 140 160 180 200
7 16.3 13.5 13.2             99
6.5 15.2 12.5 12.2 11.7           110
6 14.0 11.6 11.3 10.8 10.3   不可 使用   123
5.5 12.8 10.6 10.4 9.9 9.4         139
5 11.7 9.6 9.4 9.0 8.6 8.2 7.9     161
4.5 10.5 8.7 8.5 8.1 7.7 7.4 7.1 6.8

6.1    5.8		 190
4 9.3 7.7 7.5 7.2 6.9 6.6 6.3 231
3.5 8.2 6.7 6.6 6.3 6.0 5.8 5.5 5.3 5.1 ↑
3 7.0 5.8 5.6 5.4 5.1 4.9 4.7 4.5 4.4 ↑
2.5 5.8 4.8 4.7 4.5 4.3 4.1 3.9 3.8 3.6 ↑
2 4.7 3.9 3.8 3.6 3.4 3.3 3.2 3.0 2.9 ↑
1.5 3.5 2.9 2.8 2.7 2.6 2.5 2.4 2.3 2.2 ↑
1 2.3 1.9 1.9 1.8 1.7 1.6 1.6 1.5 1.5 231
model CTU25                          夹紧力    F=P/(0.271+0.000658×LH)
油压
MPa		 油缸能力 kN 夹紧力    kN 最大臂长
Max. LH
mm
夹紧臂长度 LH    mm
90 100 120 140 160 180 200 240
7 25.8 21.2 20.8 20.0           129
6.5 24.0 19.7 19.3 18.6 17.9         143
6 22.1 18.2 17.8 17.1 16.5 15.9       161
5.5 20.3 16.7 16.3 15.7 15.1 14.6 14.1     183
5 18.5 15.1 14.8 14.3 13.8 13.3 12.8 12.4   212
4.5 16.6 13.6 13.4 12.9 12.4 12.0 11.6 11.2 10.5 251
4 14.8 12.1 11.9 11.4 11.0 10.6 10.3 9.9 9.3 308
3.5 12.9 10.6 10.4 10.0 9.6 9.3 9.0 8.7 8.2 ↑
3 11.1 9.1 8.9 8.6 8.3 8.0 7.7 7.5 7.0 ↑
2.5 9.2 7.6 7.4 7.1 6.9 6.6 6.4 6.2 5.8 ↑
2 7.4 6.1 5.9 5.7 5.5 5.3 5.1 5.0 4.7 ↑
1.5 5.5 4.5 4.5 4.3 4.1 4.0 3.9 3.7 3.5 ↑
1 3.7 3.0 3.0 2.9 2.8 2.7 2.6 2.5 2.3 308

实物拍摄图

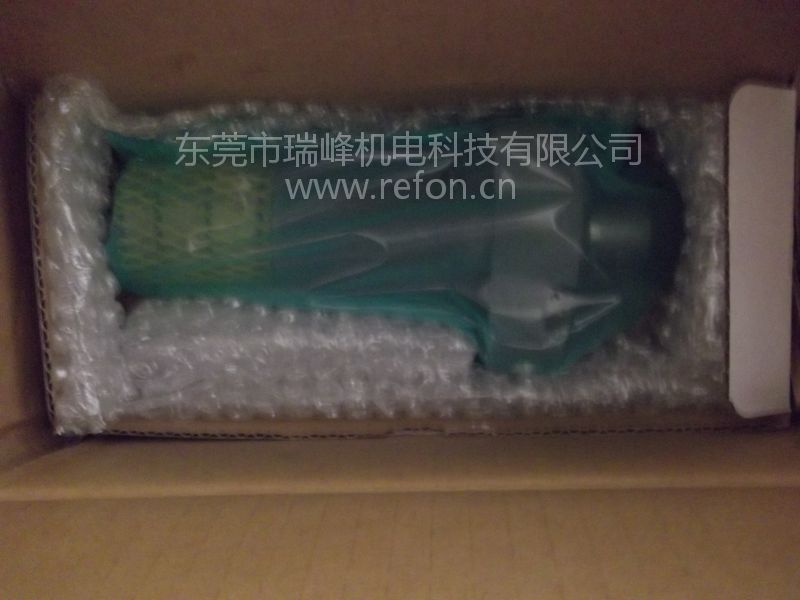

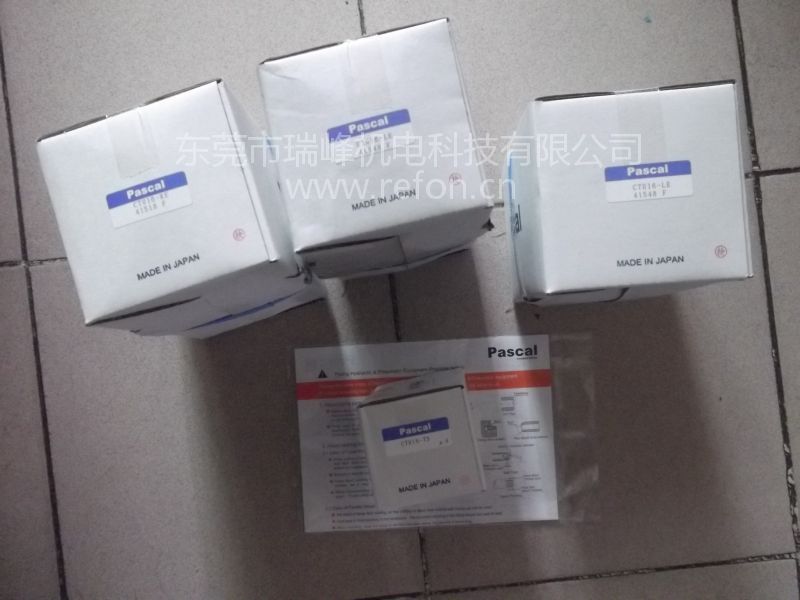

CTU16-LE、CTU25-RE 转角下压油缸外包装

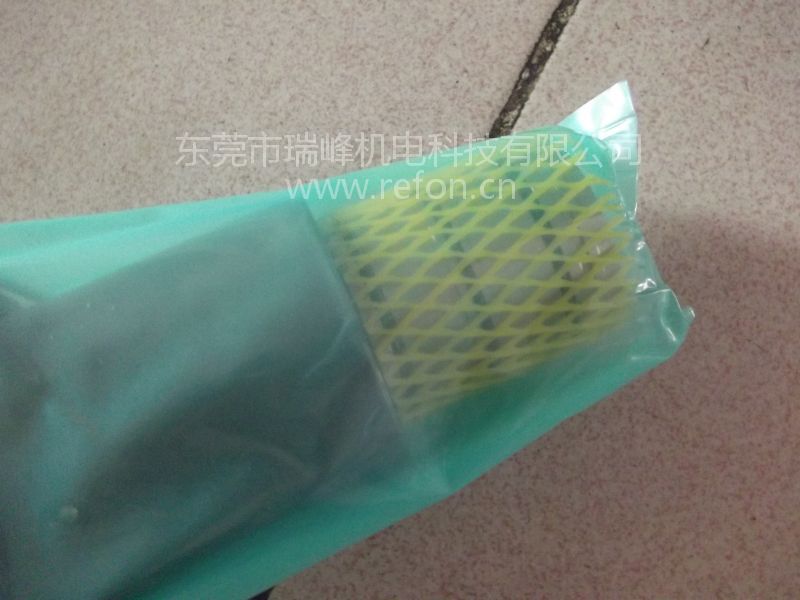

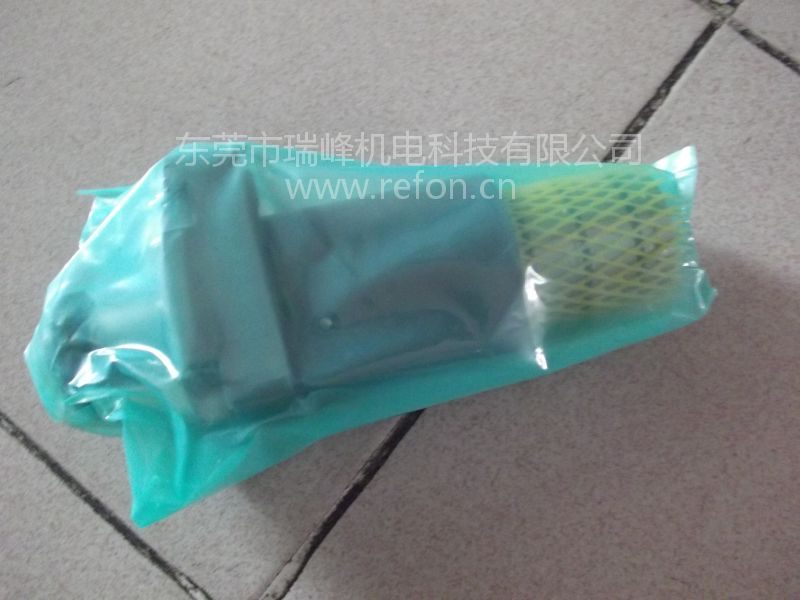

PASCAL旋转式夹紧器CTU16-LE、CTU25-RE侧面照片

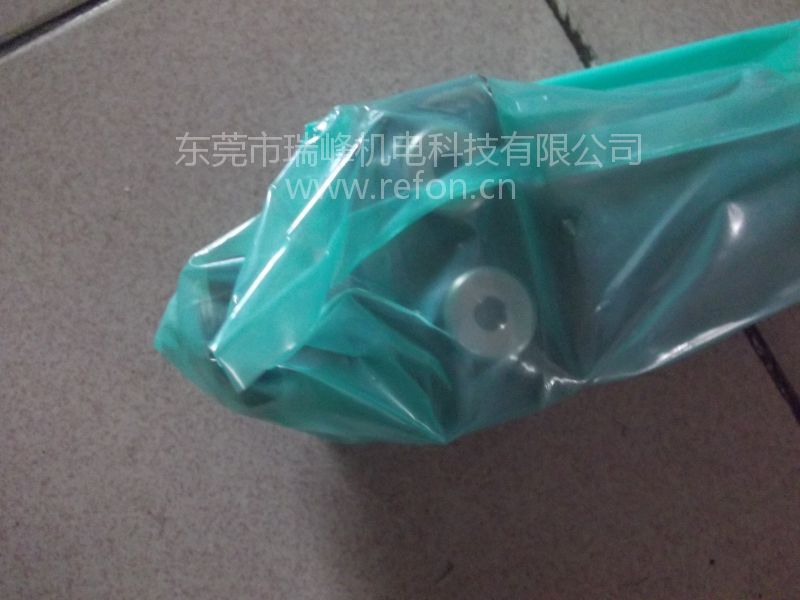

PASCAL旋转油缸CTU16-LE的进出油口

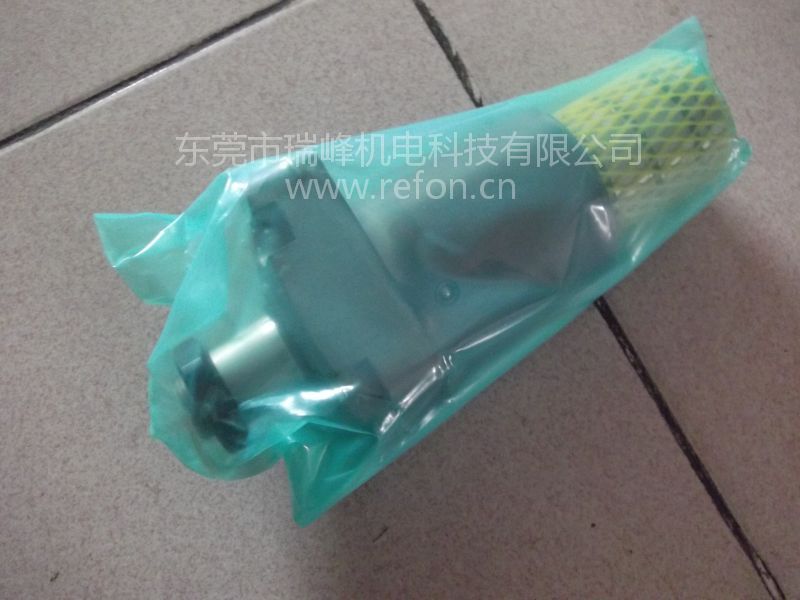

PASCAL转角缸CTU25-RE正面照片
