首页 > 产品中心 > 工件夹持与定位 > 转角缸(旋转式夹紧器) >
PASCAL帕斯卡旋转下压气缸CTX32-R、CTX40-L、CTX50-RE、CTX63-LE 气动旋转式夹紧器 气压夹紧 气压放松
品牌:日本PASCAL帕斯卡
规格型号:CTX32-R、CTX40-L、CTX50-RE、CTX63-LE
性能简述:日本PASCAL帕斯卡株式会社原装进口旋转下压气缸CTX32-R、CTX40-L、CTX50-RE、CTX63-LE 双动型气动旋转式夹紧器 气压夹紧 气压放松 型号表示: PASCAL旋转式夹紧器油缸CTX系列型号说明 规格参
咨询热线:
15818598199
详细介绍
日本PASCAL帕斯卡株式会社原装进口旋转下压气缸CTX32-R、CTX40-L、CTX50-RE、CTX63-LE
双动型气动旋转式夹紧器 气压夹紧 气压放松
型号表示:

规格参数
● 气压范围:0.1~1 MPa ● 保证耐压:1.5 MPa ● 使用环境温度:0~70 ℃ ● 使用流体:空气 (※2) ● 供油:不需要
● 氯系切削液喷洒的环境下也可以使用。
※1:垂直安装时,能以0.1 MPa的压力抬升夹紧臂的极限值。
※2:请使用通过5μm以下过滤器的干燥空气。
夹紧力因夹紧臂长度 (LH) 和气压 (P) 而异。
夹紧臂长度 LH
夹紧力计算公式
夹紧力F=气压P×1000/(系数1+系数2×夹紧臂长度LH)
CTX50夹紧臂长度 (LH) 60 mm、气压1.0 MPa时, 夹紧力F=1.0 × 1000/(0.606+0.00169×60)=1410 N
因为会损伤缸体和活塞,所以请勿在不可使用范围内使用。
旋转速度的调整
由于凸轮轴90。旋转时承受负荷,所以根据夹紧臂长度和质量 (惯性扭矩) 不同
动作时间会被限制。
1.根据夹紧臂长度和质量,计算惯性扭矩。
2.为了让90。旋转时间在下图最短旋转时间以上,请使用速度控制阀调整速度。
● 不可使用范围内使用会导致凸轮槽损伤。

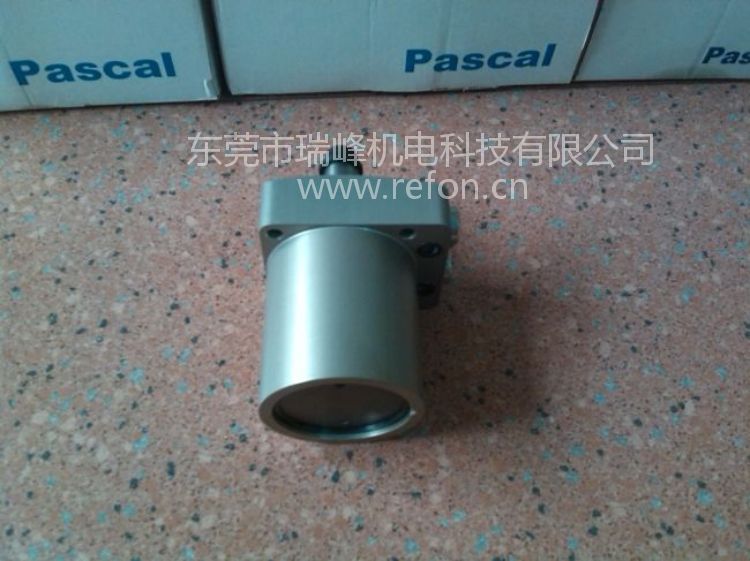

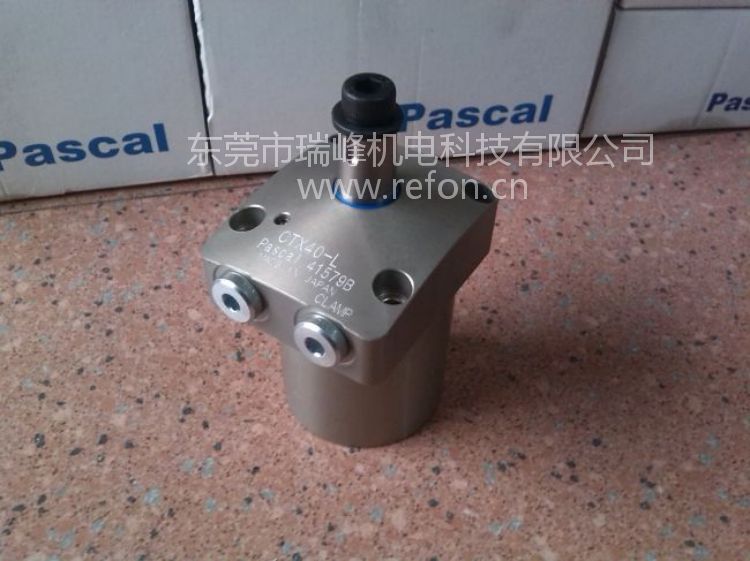

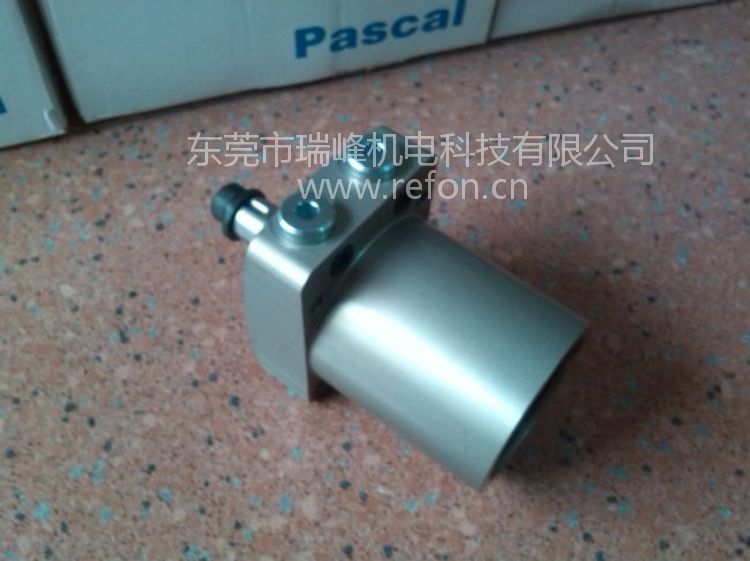

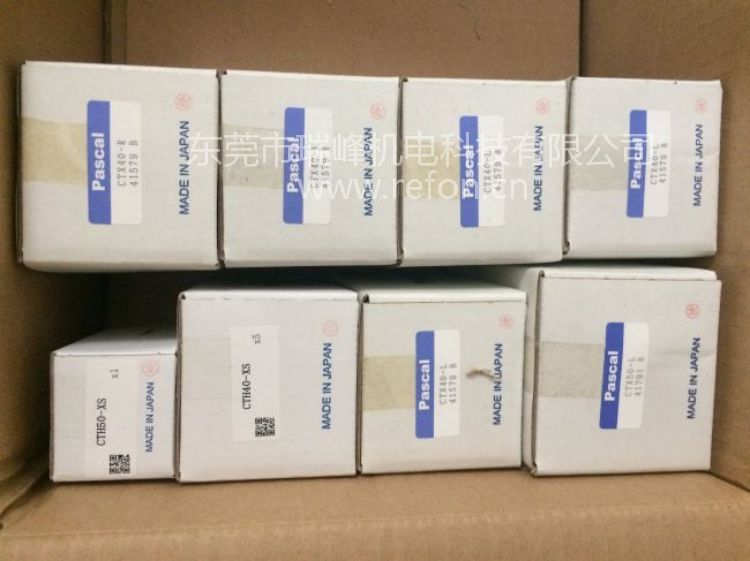

产品实物拍摄图




双动型气动旋转式夹紧器 气压夹紧 气压放松
型号表示:
规格参数
型 号 | CTX32 | CTX40 | CTX50 | CTX63 | ||
气缸能力 (气压为0.5 MPa时) | N | 330 | 530 | 820 | 1310 | |
气缸内径 | mm | 32 | 40 | 50 | 63 | |
主杆径 | mm | 14 | 16 | 20 | 25 | |
气缸面积 (夹紧) | mm2 | 650 | 1056 | 1649 | 2626 | |
旋转角度 | 90°± 3° | |||||
定位销槽位置精度 | ± 1° | |||||
夹紧重复定位精度 | ±0.5° | |||||
全行程 | mm | 20.5 | 22 | 25 | 28.5 | |
90°旋转行程 | mm | 10.5 | 12 | 15 | 18.5 | |
夹紧行程 | mm | 10 | 10 | 10 | 10 | |
最大旋转扭矩 ※1 | N · m | 0.10 | 0.20 | 0.40 | 0.75 | |
气缸容量 | 夹紧 | cm3 | 13.3 | 23.2 | 41.2 | 74.9 |
放松 | cm3 | 16.5 | 27.6 | 49.1 | 88.8 | |
质 量 | kg | 0.45 | 0.62 | 1.02 | 1.68 | |
安装螺栓推荐紧固扭矩 (强度分类12.9) | N · m | 4.0 | 4.0 | 5.9 | 5.9 | |
夹紧臂安装螺栓推荐紧固扭矩 | N · m | 25 | 25 | 50 | 53 |
● 氯系切削液喷洒的环境下也可以使用。
※1:垂直安装时,能以0.1 MPa的压力抬升夹紧臂的极限值。
※2:请使用通过5μm以下过滤器的干燥空气。
夹紧力因夹紧臂长度 (LH) 和气压 (P) 而异。
夹紧臂长度 LH
夹紧力计算公式
夹紧力F=气压P×1000/(系数1+系数2×夹紧臂长度LH)

CTX50夹紧臂长度 (LH) 60 mm、气压1.0 MPa时, 夹紧力F=1.0 × 1000/(0.606+0.00169×60)=1410 N
因为会损伤缸体和活塞,所以请勿在不可使用范围内使用。
model CTX32 夹紧力 F=P×1000/(1.53+0.00527×LH) | ||||||||
气压 MPa |
气缸能力 N | 夹紧力 N |
最大臂长 Max. LH mm |
|||||
夹紧臂长度 LH mm | ||||||||
35 | 50 | 70 | 90 | 100 | 120 | |||
1.0 | 650 | 580 | 560 | 530 | 89 | |||
0.9 | 590 | 520 | 500 | 470 | 450 | 440 |
370 |
103 |
0.8 | 520 | 470 | 450 | 420 | 400 | 390 | 122 | |
0.7 | 460 | 410 | 390 | 370 | 350 | 340 | 320 | 148 |
0.6 | 390 | 350 | 330 | 320 | 300 | 290 | 280 | 190 |
0.5 | 330 | 290 | 280 | 260 | 250 | 240 | 230 | ↑ |
0.4 | 260 | 230 | 220 | 210 | 200 | 190 | 180 | ↑ |
0.3 | 200 | 170 | 170 | 160 | 150 | 150 | 140 | ↑ |
0.2 | 130 | 120 | 110 | 110 | 100 | 100 | 90 | ↑ |
0.1 | 70 | 60 | 60 | 50 | 50 | 50 | 50 | 190 |
model CTX40 夹紧力 F=P×1000/(0.947+0.00302×LH) | ||||||||
气压 MPa |
气缸能力 N | 夹紧力 N |
最大臂长 Max. LH mm |
|||||
夹紧臂长度 LH mm | ||||||||
50 | 70 | 90 | 110 | 130 | 150 | |||
1.0 | 1060 | 910 | 860 | 820 | 92 | |||
0.9 | 950 | 820 | 780 | 740 |
630 |
![]() |
107 | |
0.8 | 840 | 730 | 690 | 660 | 126 | |||
0.7 | 740 | 640 | 600 | 570 | 550 | 520 | 500 | 153 |
0.6 | 630 | 550 | 520 | 490 | 470 | 450 | 430 | 196 |
0.5 | 530 | 460 | 430 | 410 | 390 | 370 | 360 | ↑ |
0.4 | 420 | 360 | 350 | 330 | 310 | 300 | 290 | ↑ |
0.3 | 320 | 270 | 260 | 250 | 230 | 220 | 210 | ↑ |
0.2 | 210 | 180 | 170 | 160 | 160 | 150 | 140 | ↑ |
0.1 | 110 | 90 | 90 | 80 | 80 | 70 | 70 | 196 |
model CTX50 夹紧力 F=P×1000/(0.606+0.00169×LH) | ||||||||
气压 MPa |
气缸能力 N | 夹紧力 N |
最大臂长 Max. LH mm |
|||||
夹紧臂长度 LH mm | ||||||||
60 | 80 | 100 | 120 | 140 | 160 | |||
1.0 | 1650 | 1410 | 1350 | 1290 | 119 | |||
0.9 | 1480 | 1270 | 1210 | 1160 | 1110 | 138 | ||
950 | 910 | |||||||
0.8 | 1320 | 1130 | 1080 | 1030 | 990 | 163 | ||
0.7 | 1150 | 990 | 940 | 900 | 870 | 830 | 800 | 201 |
0.6 | 990 | 850 | 810 | 770 | 740 | 710 | 680 | 260 |
0.5 | 820 | 710 | 670 | 650 | 620 | 590 | 570 | ↑ |
0.4 | 660 | 570 | 540 | 520 | 490 | 470 | 460 | ↑ |
0.3 | 490 | 420 | 400 | 390 | 370 | 360 | 340 | ↑ |
0.2 | 330 | 280 | 270 | 260 | 250 | 240 | 230 | ↑ |
0.1 | 160 | 140 | 130 | 130 | 120 | 120 | 110 | 260 |
model CTX63 夹紧力 F=P×1000/(0.381+0.00090×LH) | ||||||||
气压 MPa |
气缸能力 N | 夹紧力 N |
最大臂长 Max. LH mm |
|||||
夹紧臂长度 LH mm | ||||||||
75 | 90 | 110 | 130 | 150 | 170 | |||
1.0 | 2630 | 2230 | 2160 | 2080 | 2010 |
![]() |
使用 | 148 |
0.9 | 2360 | 2010 | 1950 | 1880 | 1810 | 1740 | 1690 | 172 |
0.8 | 2100 | 1780 | 1730 | 1670 | 1610 | 1550 | 1500 | 205 |
0.7 | 1840 | 1560 | 1520 | 1460 | 1410 | 1360 | 1310 | 253 |
0.6 | 1580 | 1340 | 1300 | 1250 | 1200 | 1160 | 1120 | 330 |
0.5 | 1310 | 1110 | 1080 | 1040 | 1000 | 970 | 940 | ↑ |
0.4 | 1050 | 890 | 870 | 830 | 800 | 780 | 750 | ↑ |
0.3 | 790 | 670 | 650 | 630 | 600 | 580 | 560 | ↑ |
0.2 | 530 | 450 | 430 | 420 | 400 | 390 | 370 | ↑ |
0.1 | 260 | 220 | 220 | 210 | 200 | 190 | 190 | 330 |
旋转速度的调整
由于凸轮轴90。旋转时承受负荷,所以根据夹紧臂长度和质量 (惯性扭矩) 不同
动作时间会被限制。
1.根据夹紧臂长度和质量,计算惯性扭矩。
2.为了让90。旋转时间在下图最短旋转时间以上,请使用速度控制阀调整速度。
● 不可使用范围内使用会导致凸轮槽损伤。

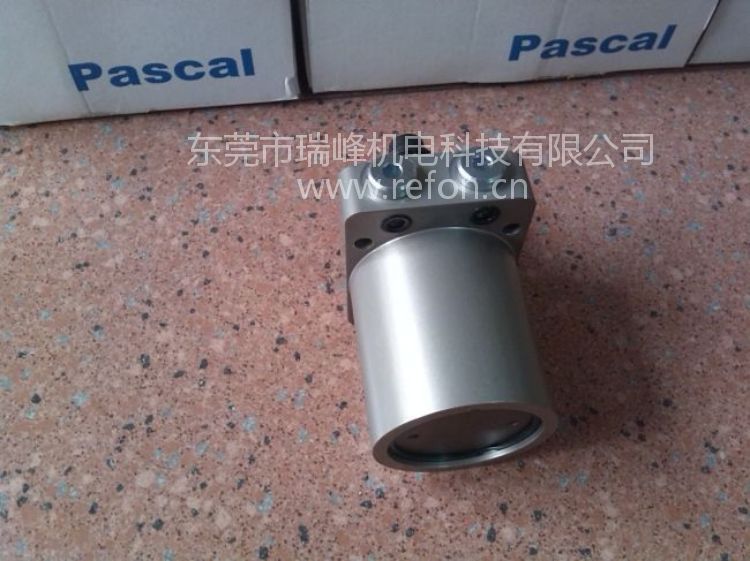

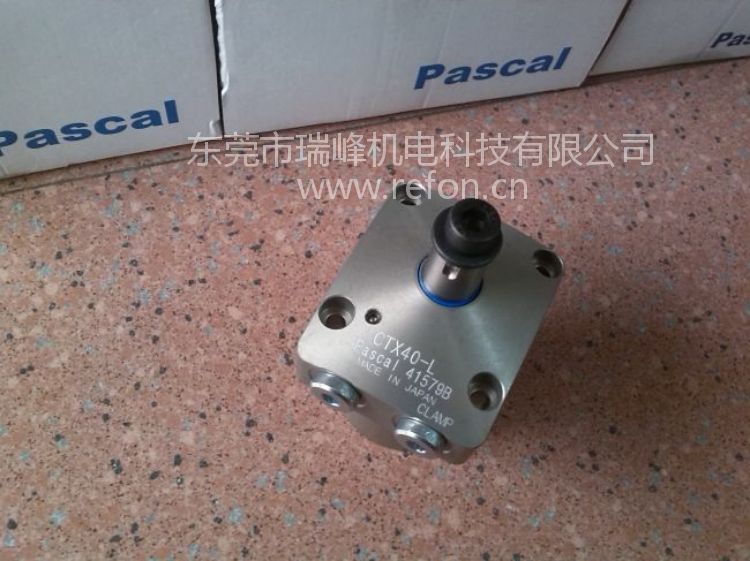

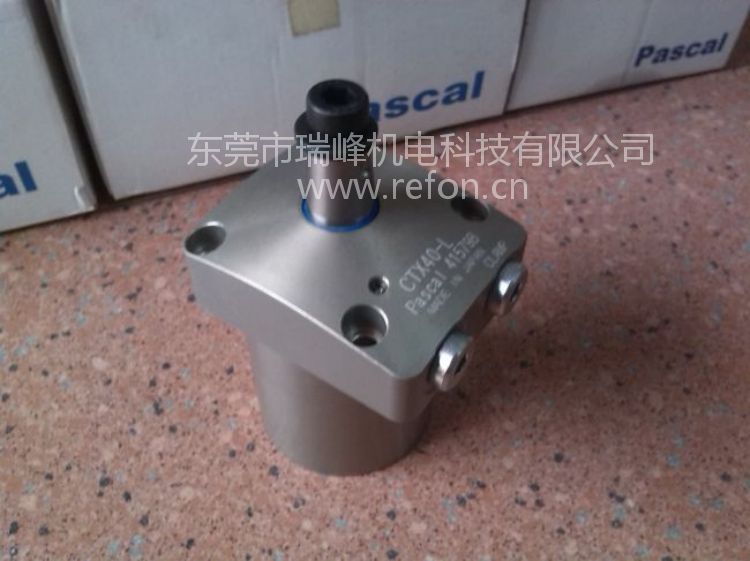

产品实物拍摄图
