KOSMEK高世美油压旋转式夹紧器转角下压缸LHA0550-SR-F

品牌：KOSMEK高世美

规格型号：LHA0550-SR-F

性能简述：KOSMEK高世美油压旋转式夹紧器转角下压缸LHA0550-SR-F 油压旋转式夹紧器Hydraulic swing clamp Model LHA Model LHC Model LHD Model LHS Model LHV Model LHW Model LG/LT Model TLV-2 Model TLA-2 Model TLA-1 以强韧

咨询热线： 15818598199

详细介绍 KOSMEK高世美油压旋转式夹紧器转角下压缸LHA0550-SR-F

油压旋转式夹紧器Hydraulic swing clamp

Model LHA

Model LHC

Model LHD

Model LHS

Model LHV

Model LHW

Model LG/LT

Model TLV-2

Model TLA-2

Model TLA-1

以强韧的旋转机构，实现高刚性·长寿命·高精度

快速・高刚性・重复夹紧位置精度±０.５°(仅LHS型为±0.75°)

油压复动旋转夹紧器
Model LHA
低压 (1 . 5~7MPa)
高能力 · 快速 · 紧凑型

可对应加长压板
通过长导向比设计 ( 本体上部和活塞杆端 ) 强有力地支持了活塞杆，所以可对应加长型旋转压板。
可使用加长型压板
可实现高速旋转动作和高耐久性的旋转机构
钢球挡环旋转结构是，挡环随着活塞杆与钢球的旋转而旋转，将旋转时的阻力降至极限。
并且扩大了活塞杆直径，有效抑制了扭矩，还通过大钢球、旋转槽形状的最佳化设计，实现了夹紧器的高耐久性。 (夹紧位置重复精度±0.5° 以内，高精度。 )
优异的防冷却液侵入结构
采用专用的密封设计，能防止高压冷却液侵入，实现了高密封性。

采用高性能的耐腐蚀防尘材料，即使使用氯系冷却液也能保证其高耐久性。
便于自制旋转压板 ( 锥套是标准配置 )
而且通过使用压板定位专用槽，方便了压板的相位调整。
选配件中的快换型压板，只需一把扳手即能迅速地完成压板的装卸。
可以直接安装的速度控制阀
板式配管型 ( 配管方式：C 型 )，可直接安装带排气功能的速度控制阀 (由用户另行购买)。
型号表示
LHA系列转角缸型号说明

规格参数

型号			LHA0360							LHA0400						LHA0480						LHA0550
夹紧器面积	cm2		3.54							5.00						6.95						10.3
夹紧器内径※1	mm		26							31						37						44
活塞杆径※1	mm		15							18						22						25
夹紧力 (计算公式) ※2 kN	6 选择无符号/A/F/Q□/Y □时		P ( 1-0.0021×L) 2.9379+0.0052×L							P ( 1-0.0016×L) 2.0920+0.0040×L						P ( 1-0.0009×L) 1.4892+0.0018×L						P ( 1-0.0011×L) 1.0039+0.0011×L
	6 选择 P 时		F1= (L2/L3)×0.354×P F2= (L1/L3)×0.354×P							F1= (L2/L3)×0.5×P F2= (L1/L3)×0.5×P						F1= (L2/L3)×0.695×P F2= (L1/L3)×0.695×P						F1= (L2/L3)×1.03×P F2= (L1/L3)×1.03×P
6 选择无符号/A/F/P 时	全行程	mm	13.5							14.5						15.5						18.5
	旋转行程(90°) mm		5.5							6.5						7.5						8.5
	夹紧行程	mm	8							8						8						10
	旋转角度精度		90°±3°
	夹紧位置重复精度		±0.5°
6 选择 Q□时	选配件型号		Q15	Q20		Q25	Q30		Q35	Q15	Q20	Q25	Q30	Q35	Q40	Q15	Q20	Q25	Q30	Q35	Q40	Q15	Q20	Q25		Q30	Q35	Q40		Q45	Q50
	全行程	mm	20.5	25.5		33	38		43	21.5	26.5	34.5	39.5	44.5	49.5	22.5	27.5	36	41	46	51	23.5	28.5	33.5		42	47	52		57	62
	旋转行程(90°) mm		5.5	5.5		8	8		8	6.5	6.5	9.5	9.5	9.5	9.5	7.5	7.5	11	11	11	11	8.5	8.5	8.5		12	12	12		12	12
	夹紧行程	mm	15	20		25	30		35	15	20	25	30	35	40	15	20	25	30	35	40	15	20	25		30	35	40		45	50
	旋转角度精度		90°±3°
	夹紧位置重复精度		±0.5°
6 选择 Y □时	选配件型号		Y30		Y45			Y60		Y30		Y45		Y60		Y30		Y45		Y60		Y30			Y45				Y60
	全行程	mm	10.9		11.5			12.2		11.5		12.3		13		12.1		13		13.8		14.7			15.6				16.6
	旋转行程	mm	2.9		3.5			4.2		3.5		4.3		5		4.1		5		5.8		4.7			5.6				6.6
	夹紧行程	mm	8		8			8		8		8		8		8		8		8		10			10				10
	旋转角度精度		30°±3°		45°±3°			60°±3°		30°±3°		45°±3°		60°±3°		30°±3°		45°±3°		60°±3°		30°±3°			45°±3°				60°±3°
	夹紧位置重复精度		±0.5°
最高使用压力	MPa		7
最低动作压力※3	MPa		1.5
耐压	MPa		10.5
使用温度	℃		0 ~ 70
使用流体			相当于ISO粘度等级的ISO-VG-32 一般液压油

型号			LHA0650									LHA0750									LHA0900									LHA1050
夹紧器面积	cm2		13.4									20.3									29.5									41.3
夹紧器内径※1	mm		51									62									76									91
活塞杆径※1	mm		30									35.5									45									55
夹紧力 (计算公式) ※2 kN	6 选择无符号/A/F/Q□/Y □时		P ( 1-0.0009×L) 0.7822+0.0010×L									P ( 1-0.0007×L) 0.5175+0.0006×L									P ( 1-0.0009×L) 0.3547+0.0004×L									P ( 1-0.0008×L) 0.2495+0.0002×L
	6 选择 P 时		F1= (L2/L3)×1.34×P F2= (L1/L3)×1.34×P									F1= (L2/L3)×2.03×P F2= (L1/L3)×2.03×P									F1= (L2/L3)×2.95×P F2= (L1/L3)×2.95×P									F1= (L2/L3)×4.13×P F2= (L1/L3)×4.13×P
6 选择无符号/A/F/P 时	全行程	mm	20									24									26									32
	旋转行程(90°) mm		10									12									14									16
	夹紧行程	mm	10									12									12									16
	旋转角度精度		90°±3°
	夹紧位置重复精度		±0.5°
6 选择 Q□时	选配件型号		Q15	Q20	Q25	Q30	Q35	Q40		Q45	Q50	Q20	Q25	Q30		Q35	Q40		Q45	Q50	Q20	Q25	Q30		Q35	Q40		Q45	Q50	Q25	Q30	Q35	Q40	Q45	Q50
	全行程	mm	25	30	35	40	50	55		60	65	32	37	42		47	55		60	65	34	39	44		49	57		62	67	41	46	51	56	61	66
	旋转行程(90°) mm		10	10	10	10	15	15		15	15	12	12	12		12	15		15	15	14	14	14		14	17		17	17	16	16	16	16	16	16
	夹紧行程	mm	15	20	25	30	35	40		45	50	20	25	30		35	40		45	50	20	25	30		35	40		45	50	25	30	35	40	45	50
	旋转角度精度		90°±3°
	夹紧位置重复精度		±0.5°
6 选择 Y □时	选配件型号		Y30			Y45			Y60			Y30			Y45			Y60			Y30			Y45			Y60			Y30		Y45		Y60
	全行程	mm	15.3			16.5			17.6			18.7			20			21.3			19.9			21.4			22.9			24.8		26.6		28.4
	旋转行程	mm	5.3			6.5			7.6			6.7			8			9.3			7.9			9.4			10.9			8.8		10.6		12.4
	夹紧行程	mm	10			10			10			12			12			12			12			12			12			16		16		16
	旋转角度精度		30°±3°			45°±3°			60°±3°			30°±3°			45°±3°			60°±3°			30°±3°			45°±3°			60°±3°			30°±3°		45°±3°		60°±3°
	夹紧位置重复精度		±0.5°
最高使用压力	MPa		7
最低动作压力※3	MPa		1.5
耐压	MPa		10.5
使用温度	℃		0 ~ 70
使用流体			相当于ISO粘度等级的ISO-VG-32 一般液压油

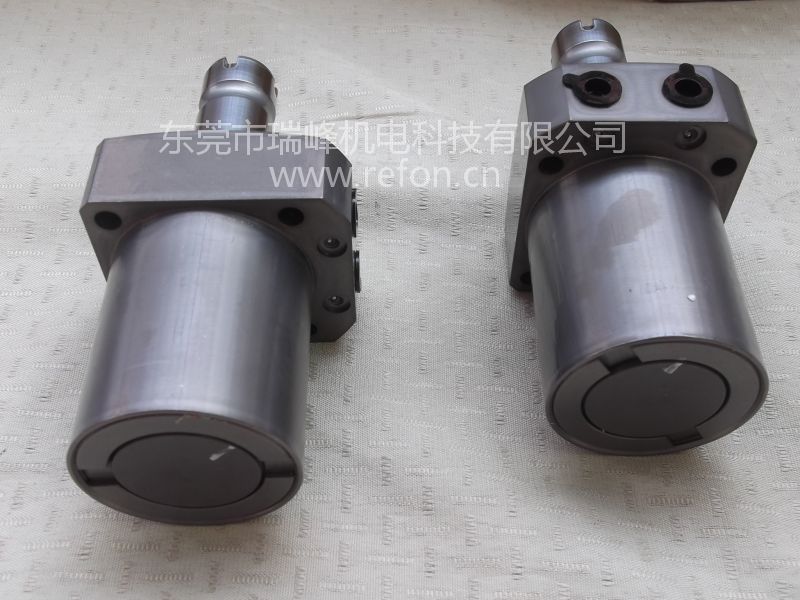

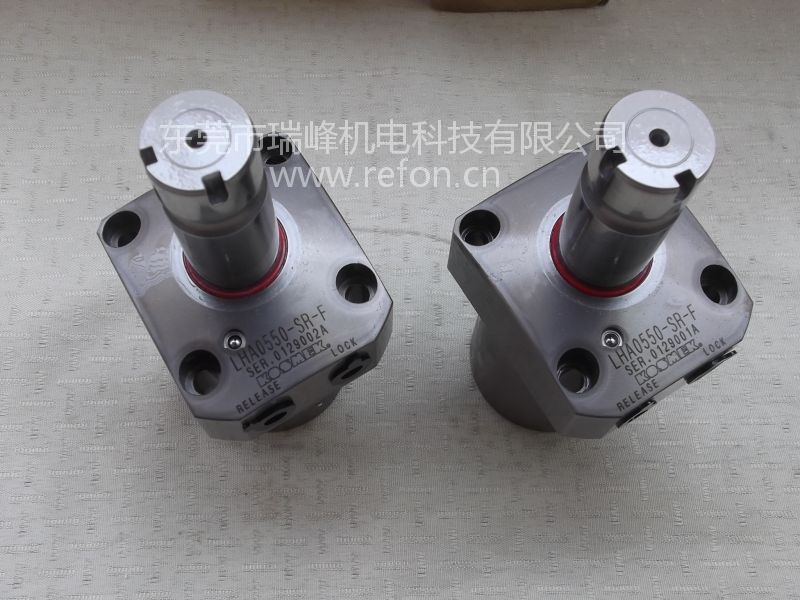

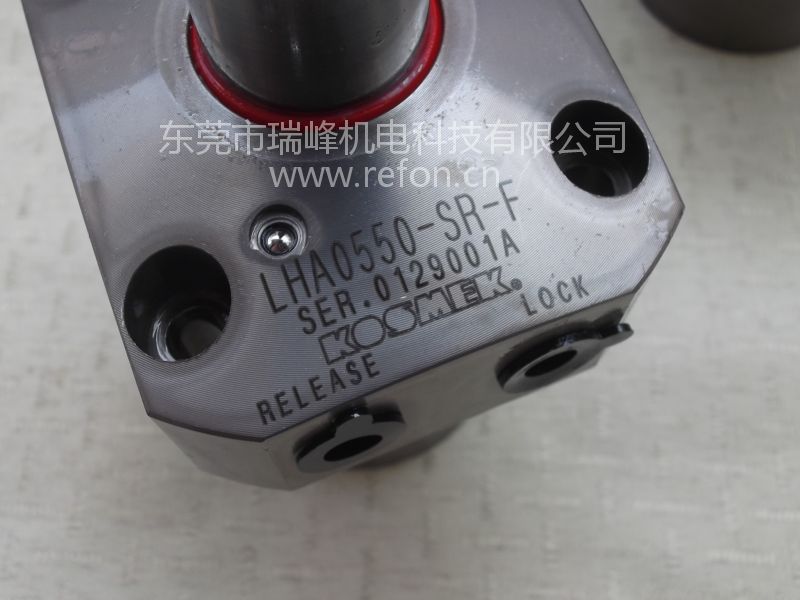

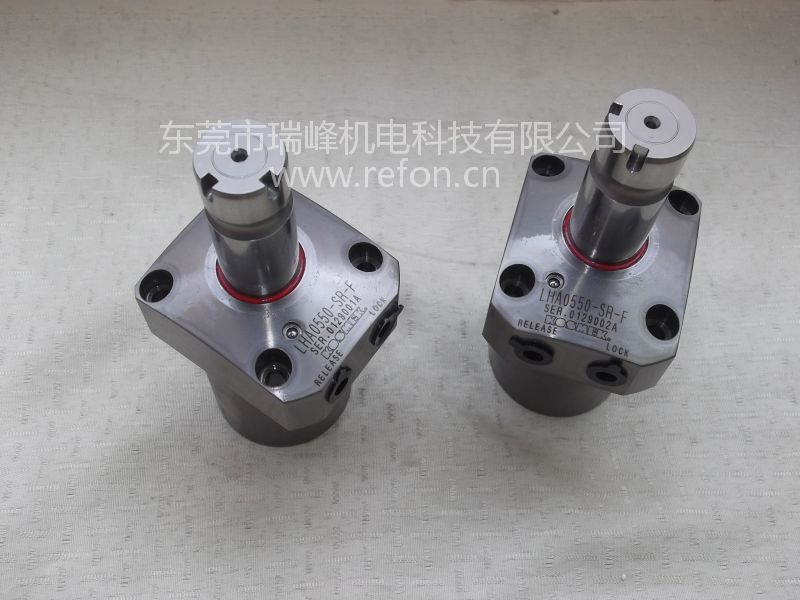

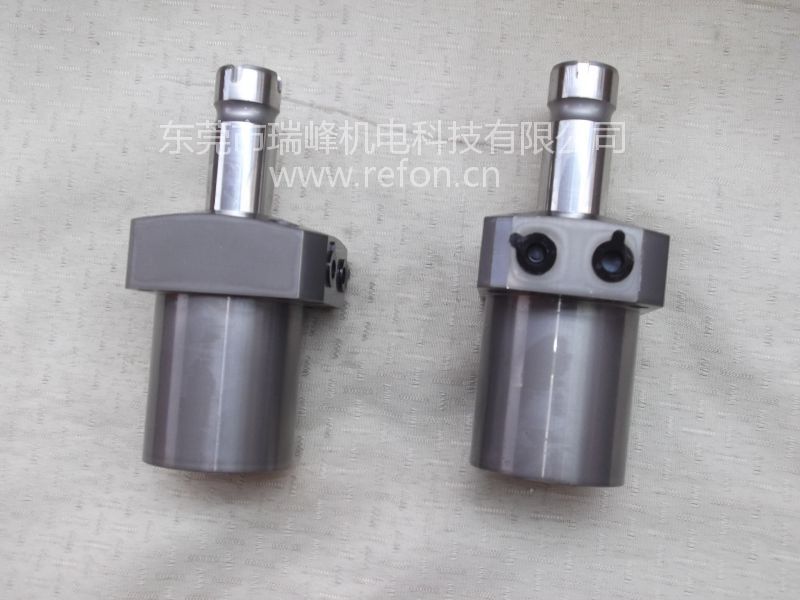

实物图
