日本PASCAL帕斯卡氮气弹簧DNK2400-75、DNK4200-100

品牌：日本PASCAL帕斯卡

规格型号：DNK2400-75、DNK4200-100

性能简述：日本PASCAL帕斯卡氮气弹簧DNK2400-75、DNK4200-100 株式会社原装进口 DNK系列型号表示帕斯卡DNA系列氮气弹簧型号表示规格参数型号行程 S mm 初始荷重 kN 最大荷重 kN 压缩比质量 kg L mm H m

咨询热线： 15818598199

详细介绍日本PASCAL帕斯卡氮气弹簧DNK2400-75、DNK4200-100 株式会社原装进口
DNK系列型号表示
帕斯卡DNA系列氮气弹簧型号表示

规格参数

型	号		行程 S mm	初始荷重 kN	最大荷重 kN	压缩比	质量 kg	L mm	H mm	外形尺寸 mm
DNK0350-		10 13 16 19 25 32 38 50 63 75 80 100 125	10 13 16 19 25 32 38 50 63 75 80 100 125	3.62 3.62 3.62 3.62 3.62 3.62 3.62 3.62 3.62 3.62 3.62 3 . 62 3 . 62	5.86 5.71 5.63 5.58 5.52 5.48 5.46 5.43 5.41 5.40 5.40 5 . 39 5 . 38	1.62 1.58 1.56 1.54 1.52 1.51 1.51 1.50 1.49 1.49 1.49 1 . 49 1 . 49	0.2 0.3 0.3 0.3 0.3 0.3 0.3 0.4 0.4 0.4 0.5 0 . 5 0 . 6	60 66 72 78 90 104 116 140 166 190 200 240 290	50 53 56 59 65 72 78 90 103 115 120 140 165	K = 16 N = 2 D = 32 Z = 12.5 E = 5 P = M6 深 5 J = 1 配管接口 = M6
DNK0500-		10 13 16 19 25 32 38 50 63 75 80 100 125	10 13 16 19 25 32 38 50 63 75 80 100 125	4.71 4.71 4.71 4.71 4.71 4.71 4.71 4.71 4.71 4.71 4.71 4 . 71 4 . 71	8.00 8.03 7.87 7.77 7.65 7.58 7.54 7.49 7.45 7.43 7.43 7 . 41 7 . 39	1.70 1.70 1.67 1.65 1.62 1.61 1.60 1.59 1.58 1.58 1.58 1 . 57 1 . 57	0.3 0.4 0.4 0.4 0.4 0.4 0.5 0.5 0.6 0.6 0.7 0 . 8 0 . 9	60 66 72 78 90 104 116 140 166 190 200 240 290	50 53 56 59 65 72 78 90 103 115 120 140 165	K = 20 N = 2 D = 38 Z = 12.5 E = 5 P = M6 深 5 J = 1 配管接口 = M6
DNK0750-		13 16 19 25 32 38 50 63 75 80 100 125	13 16 19 25 32 38 50 63 75 80 100 125	7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36	11.5 11.5 11.4 11.4 11.4 11.4 11.3 11.3 11.3 11.3 11.3 11.3	1.56 1.56 1.55 1.55 1.55 1.55 1.54 1.54 1.54 1.54 1.54 1.54	0.5 0.6 0.6 0.6 0.7 0.7 0.7 0.8 0.9 0.9 1.0 1.1	73 79 85 97 111 123 147 173 197 207 247 297	60 63 66 72 79 85 97 110 122 127 147 172	K = 25 N = 2 D = 45 Z = 15.5 E = 5 P = M6 深 5 J = 1 配管接口 = G1/8(BSPP)
DNK1000-		13 16 19 25 32 38 50 63 75 80 100 125	13 16 19 25 32 38 50 63 75 80 100 125	9.24 9.24 9.24 9.24 9.24 9.24 9.24 9.24 9.24 9.24 9.24 9.24	14.2 14.3 14.4 14.5 14.6 14.7 14.8 14.8 14.9 14.9 14.9 14.9	1.54 1.55 1.56 1.57 1.58 1.59 1.60 1.60 1.61 1.61 1.61 1.61	0.7 0.7 0.8 0.8 0.9 0.9 1.0 1.1 1.2 1.2 1.4 1.6	78 84 90 102 116 128 152 178 202 212 252 302	65 68 71 77 84 90 102 115 127 132 152 177	K = 28 N = 3 D = 50 Z = 15.5 E = 11.4 P = M6 深 5 J = 2 配管接口 = G1/8(BSPP)
DNK1500-		13 16 19 25 32 38 50 63 75 80 100 125	13 16 19 25 32 38 50 63 75 80 100 125	15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3	23.4 23.7 24.0 24.3 24.6 24.7 24.9 25.0 25.1 25.1 25.2 25.3	1.53 1.55 1.57 1.59 1.61 1.61 1.63 1.63 1.64 1.64 1.65 1.65	1.1 1.2 1.3 1.3 1.4 1.5 1.6 1.8 1.9 2.0 2.2 2.6	78 84 90 102 116 128 152 178 202 212 252 302	65 68 71 77 84 90 102 115 127 132 152 177	K = 36 N = 3 D = 63 Z = 19 E = 11.4 P = M6 深 5 J = 2 配管接口 = G1/8(BSPP)
DNK2400-		16 19 25 32 38 50 63 75 80 100 125	16 19 25 32 38 50 63 75 80 100 125	23.9 23.9 23.9 23.9 23.9 23.9 23.9 23.9 23.9 23.9 23.9	34.7 35.2 36.0 36.6 36.9 37.4 37.7 37.9 38.0 38.2 38.4	1.45 1.47 1.51 1.53 1.54 1.56 1.58 1.59 1.59 1.60 1.61	1.8 1.8 1.9 2.0 2.1 2.3 2.5 2.7 2.7 3.0 3.4	91 97 109 123 135 159 185 209 219 259 309	75 78 84 91 97 109 122 134 139 159 184	K = 45 N = 3 D = 75 Z = 21 E = 11.4 P = M6 深 5 J = 2.5 配管接口 = G1/8(BSPP)

型	号	行程 S mm	初始荷重 kN	最大荷重 kN	压缩比	质量 kg	L mm	H mm	外形尺寸 mm
DNK4200-	16 19 25 32 38 50 63 75 80 100 125	16 19 25 32 38 50 63 75 80 100 125	42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4	62.7 64.0 65.6 66.9 67.7 68.8 69.6 70.1 70.2 70.7 71.2	1.48 1.51 1.55 1.58 1.60 1.62 1.64 1.65 1.66 1.67 1.68	3.0 3.1 3.2 3.4 3.6 3.9 4.2 4.5 4.6 5.1 5.7	94 100 112 126 138 162 188 212 222 262 312	78 81 87 94 100 112 125 137 142 162 187	K = 60 N = 3 D = 95 Z = 24 E = 11.4 P = M8 深 6 J = 2.5 配管接口 = G1/8(BSPP)
DNK6600-	16 19 25 32 38 50 63 75 80 100 125	16 19 25 32 38 50 63 75 80 100 125	66.3 66.3 66.3 66 . 3 66 . 3 66 . 3 66 . 3 66 . 3 66 . 3 66 . 3 66 . 3	92.2 94.2 97.7 100 . 3 102 . 0 104 . 4 106 . 1 107 . 2 107 . 6 108 . 9 109 . 9	1.39 1.42 1.47 1 . 51 1 . 54 1 . 58 1 . 60 1 . 62 1 . 62 1 . 64 1 . 66	5.5 5.7 6.0 6 . 2 6 . 5 7 . 0 7 . 5 8 . 0 8 . 2 9 . 0 10 . 1	104 110 122 136 148 172 198 222 232 272 322	88 91 97 104 110 122 135 147 152 172 197	K = 75 N = 3 D = 120 Z = 25.5 E = 11.4 P = M8 深 6 J = 2.5 配管接口 = G1/8(BSPP)
DNK9500-	19 25 32 38 50 63 75 80 100	19 25 32 38 50 63 75 80 100	95.4 95 . 4 95 . 4 95 . 4 95 . 4 95 . 4 95 . 4 95 . 4 95 . 4	130 .8 135 . 5 138 . 9 141 . 0 144 . 2 146 . 5 148 . 0 148 . 5 150 . 1	1.37 1 . 42 1 . 46 1 . 48 1 . 51 1 . 54 1 . 55 1 . 56 1 . 57	9.6 10 . 0 10 . 4 10 . 8 11 . 5 12 . 3 13 . 1 13 . 4 14 . 6	116 128 142 154 178 204 228 238 278	97 103 110 116 128 141 153 158 178	K = 90 N = 3 D = 150 Z = 27.5 E = 11.4 P = M8 深 6 J = 2.5 配管接口 = G1/8( BSPP)
	125	125	95 . 4	151 . 5	1 . 59	16 . 1	328	203

初始荷重及最大荷重是指气体充填压力为 15 MPa ( 20 ℃ ) 时的荷重。 (mo del DNK 0350 为 18 MPa)
DNK系列氮气弹簧外形尺寸

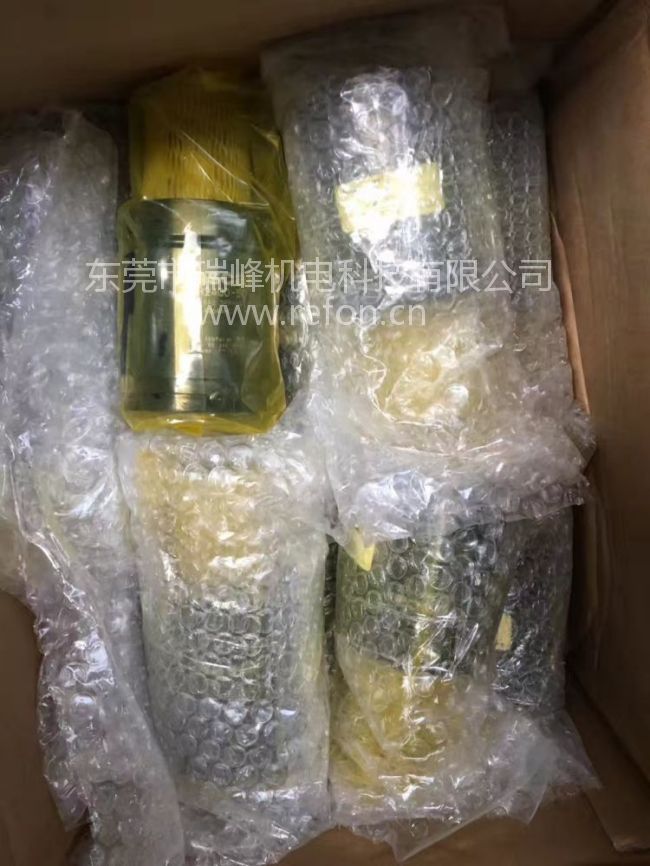

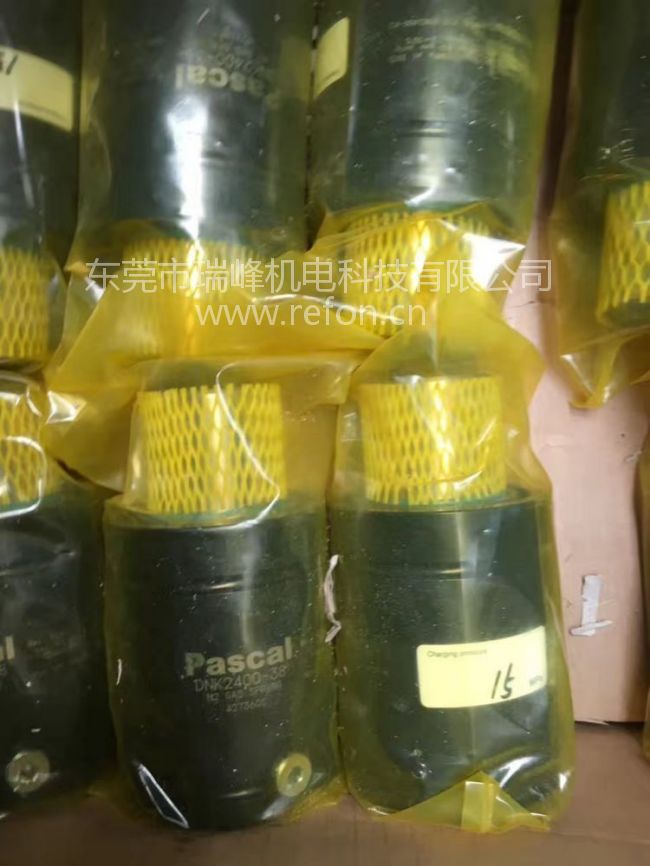

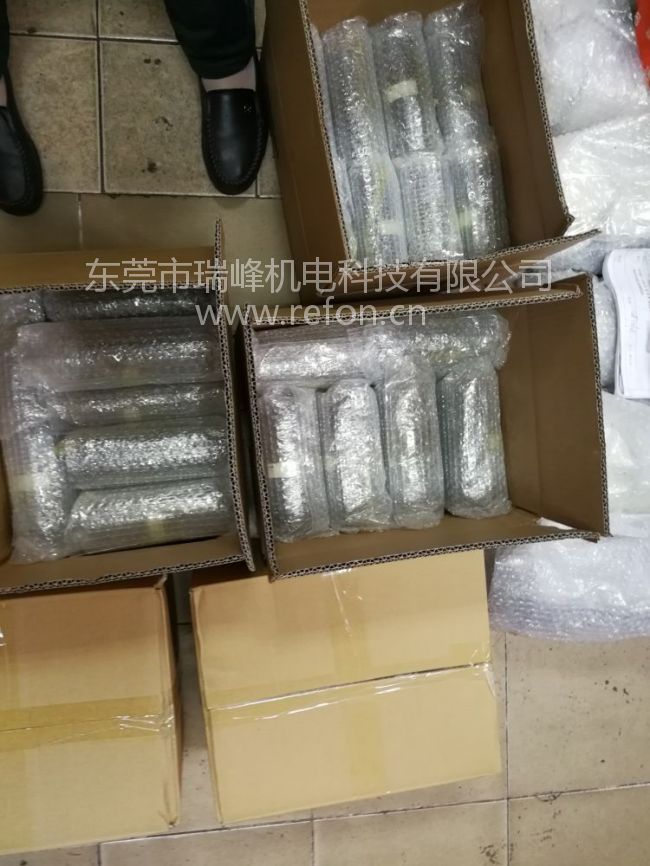

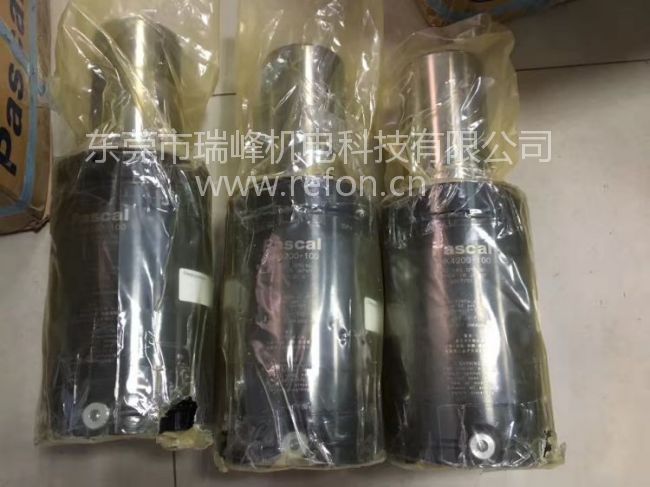

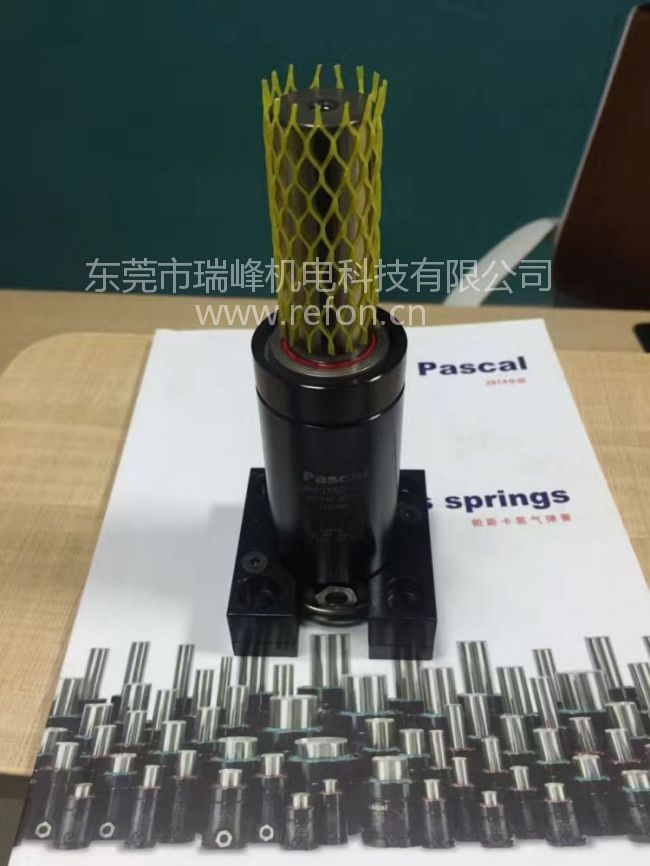

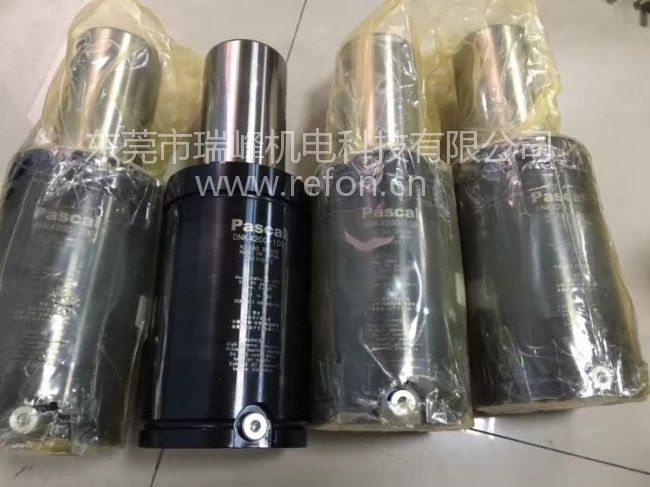

实物拍摄图
