日本帕斯卡PASCAL微型氮气弹簧DSC-38-10-21MPa 短小型

品牌：日本PASCAL帕斯卡

规格型号：DSC-38-10-21MPa

性能简述：日本帕斯卡PASCAL微型短小型氮气弹簧DSC-38-10-21MPa

咨询热线： 15818598199
详细介绍 日本帕斯卡PASCAL微型氮气弹簧DSC-38-10-21MPa
model DSC　　短小型
外形 mm ø32 ø38 ø50
初始荷重 kN 3.82 7.98 14.8
行程 mm 10 ～ 50
总高 mm 55 ～ 140

型号表示
帕斯卡DSC系列微型氮气弹簧型号说明
规格参数
选择行程时的注意事项
氮气弹簧的使用行程应尽量接近全行程，以使气缸内润滑保持良好状态，
从而提高耐久性。
型  号 行程
mm		 气缸直径 D mm 初始荷重 kN            kgf 最大荷重 kN            kgf 质量
kg		 L
mm		 H
mm		 F
mm		 K
mm







DSC 32 -		 10






32






3 . 82






389		 5 . 96 608 0 . 2 55 45






5






18
15 6 . 03 615 0 . 2 65 50
20 6 . 06 618 0 . 2 75 55
25 6 . 08 620 0 . 2 85 60
32 6 . 37 650 0 . 3 100 68
38 6 . 43 656 0 . 3 111 73
45 6 . 39 652 0 . 3 125 80
50 6 . 37 650 0 . 3 135 85







DSC 38 -		 10






38






7 . 98






814		 12 . 3 1254 0 . 3 55 45






6






22
15 12 . 5 1275 0 . 3 65 50
20 12 . 6 1285 0 . 3 75 55
25 12 . 7 1295 0 . 3 85 60
32 13 . 1 1336 0 . 4 100 68
38 13 . 3 1356 0 . 4 111 73
45 13 . 2 1346 0 . 4 125 80
50 13 . 2 1346 0 . 5 135 85







DSC 50 -		 10






50






14 . 8






1514		 23 . 2 2366 0 . 6 60 50






8






30
15 23 . 7 2417 0 . 6 70 55
20 24 . 0 2447 0 . 6 80 60
25 24 . 2 2468 0 . 7 90 65
32 24 . 6 2509 0 . 7 105 73
38 25 . 0 2549 0 . 8 116 78
45 25 . 0 2549 0 . 8 130 85
50 25 . 0 2549 0 . 9 140 90
● 初始荷重及最大荷重是指气体充填压力为 21 MPa ( 20 ℃ ) 时的荷重 。   ( DSC 32 为 15 MPa)
● DSC 38 、  DSC 50 的 18 MPa ( 15 MPa) 时的荷重 ，可由 21 MPa 时的荷重× 18 ( 15 ) ÷ 21 一式求出。
帕斯卡DSC系列氮气弹簧外形尺寸图纸

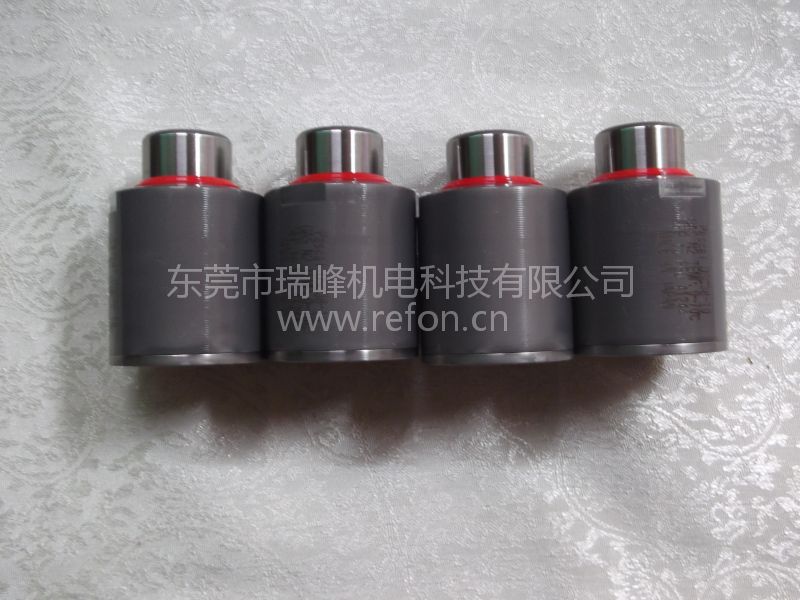

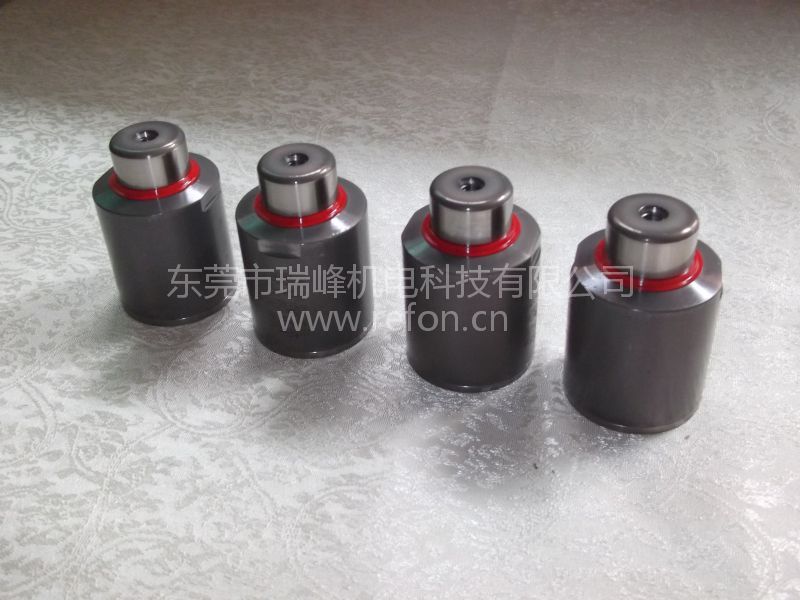

产品实物拍摄图

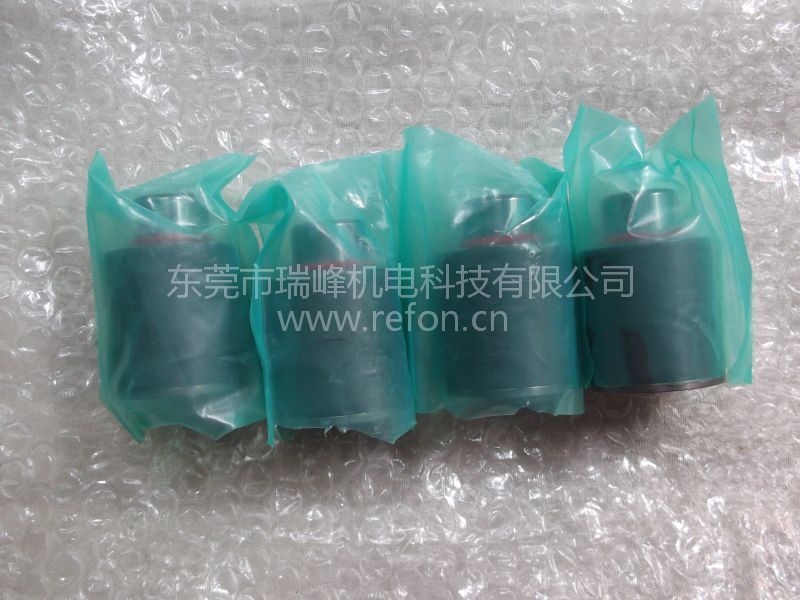

帕斯卡PASCAL氮气弹簧DSC-38-10-21MPa外包装图

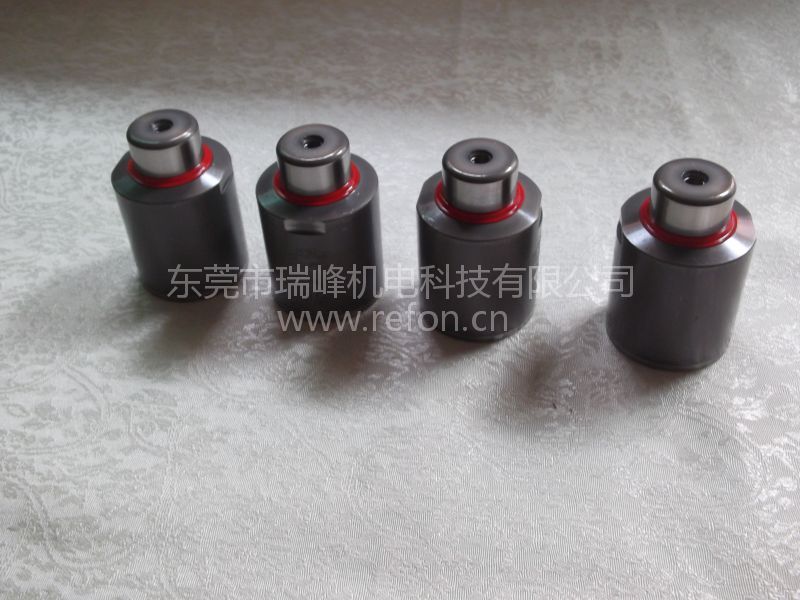

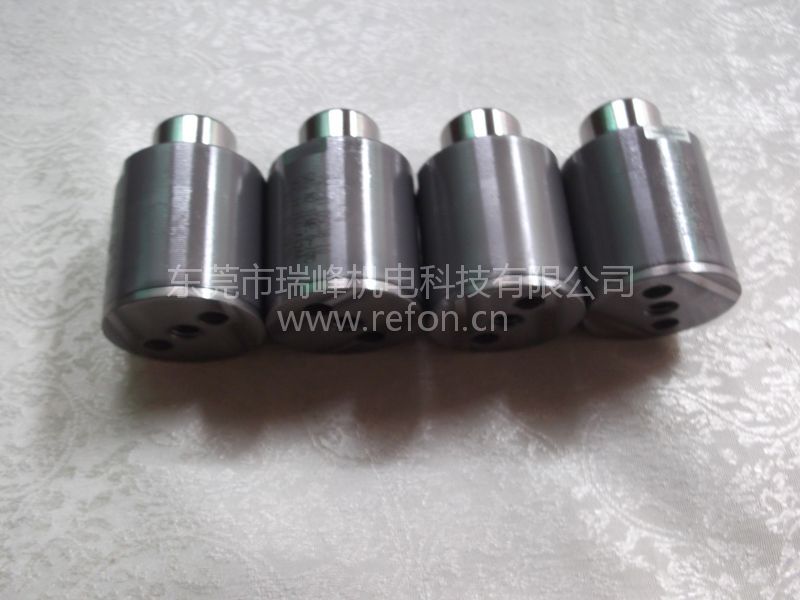

帕斯卡PASCAL氮气弹簧DSC-38-10-21MPa产品实物拍摄图2

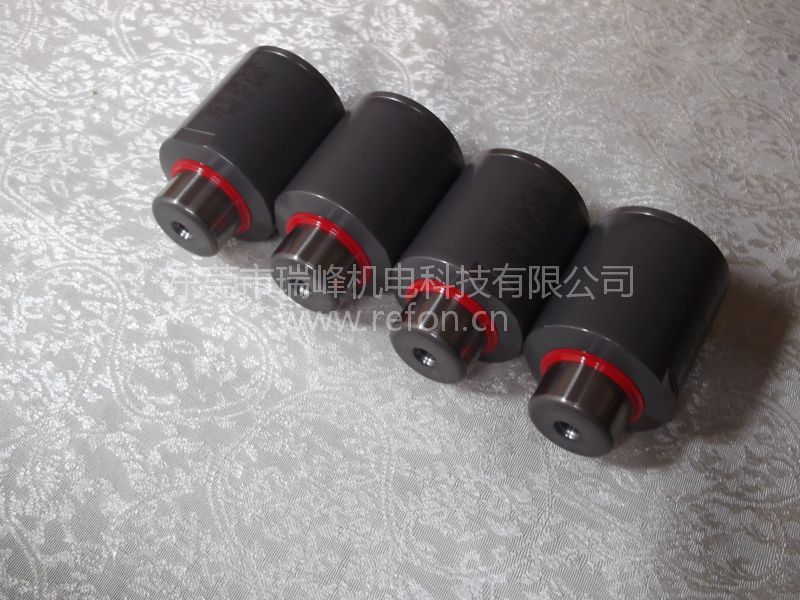

帕斯卡PASCAL氮气弹簧DSC-38-10-21MPa排列整齐展示图

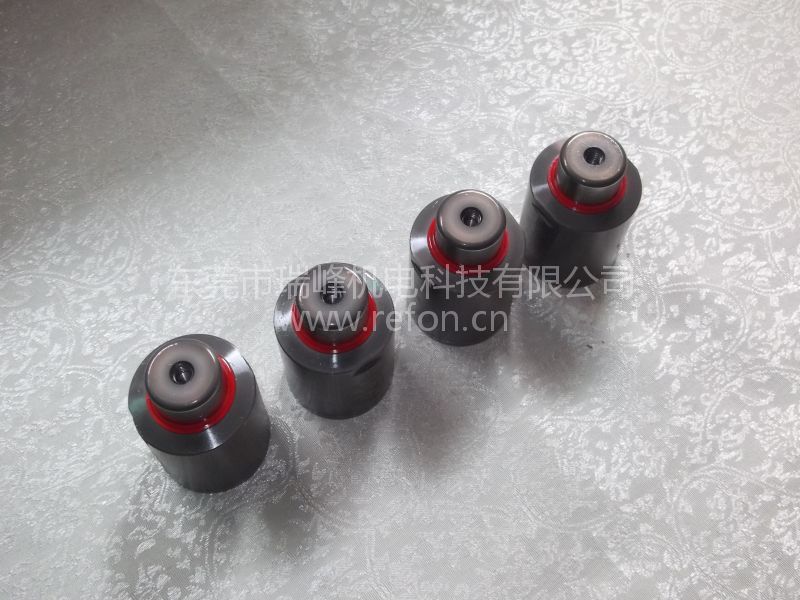

帕斯卡PASCAL氮气弹簧DSC-38-10-21MPa俯视拍摄图
