日本帕斯卡PASCAL氮气弹簧DNR1000-38、DNR0550-125
品牌：日本PASCAL帕斯卡
规格型号：DNR1000-38、DNR0550-125
性能简述：日本帕斯卡PASCAL氮气弹簧DNR1000-38、DNR0550-125 株式会社原装进口 model DNR 短小型 外形 mm ø32 ø38 ø45 ø50 ø63 ø75 ø95 ø120 ø150 初始荷重 kN 3.62 4.71 7.36 9.24 15.3 23.9 42.4 66.3 95.4 行程 mm 1
咨询热线：
15818598199
详细介绍
日本帕斯卡PASCAL氮气弹簧DNR1000-38、DNR0550-125 株式会社原装进口
氮气弹簧型号表示
规格参数
● ※ 订货生产
● 初始荷重及最大荷重是指气体充填压力为 15 MPa ( 20 ℃ ) 时的荷重 。 (mo del DNR 0350 为 18 MPa)
产品实物拍摄图
| model DNR 短小型 | |||||||||
| 外形 mm | ø32 | ø38 | ø45 | ø50 | ø63 | ø75 | ø95 | ø120 | ø150 |
| 初始荷重 kN | 3.62 | 4.71 | 7.36 | 9.24 | 15.3 | 23.9 | 42.4 | 66.3 | 95.4 |
| 行程 mm | 10～125 | ||||||||
| 总高 mm | 50～328 | ||||||||
氮气弹簧型号表示
规格参数
| 型 | 号 |
行程 S mm |
初始荷重 kN | 最大荷重 kN | 压缩比 |
质量 kg |
L mm |
H mm |
外形尺寸 mm |
|
|
DNR0350- |
10 13 16 19 25 32 38 50 63 75 80 100 125 |
10 13 16 19 25 32 38 50 63 75 80 100 125 |
3.62 3.62 3.62 3.62 3.62 3.62 3.62 3.62 3.62 3.62 3.62 3.62 3.62 |
5.89 5.74 5.65 5.60 5.53 5.49 5.46 5.43 5.42 5.40 5.40 5.39 5.38 |
1.63 1.59 1.56 1.55 1.53 1.52 1.51 1.50 1.50 1.49 1.49 1.49 1.49 |
0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.4 0.4 0.4 0.5 |
50 56 62 68 80 94 106 130 156 180 190 230 280 |
40 43 46 49 55 62 68 80 93 105 110 130 155 |
K = 16 T = 6 D = 32 J = 1 B = 27 N = 2 E = 4 Z = 12.5 F = 3.5 P = M6 深 5 配管接口 = M6 |
|
|
DNR0500- |
10 13 16 19 25 32 38 50 63 75 80 100 125 |
10 13 16 19 25 32 38 50 63 75 80 100 125 |
4.71 4.71 4.71 4.71 4.71 4.71 4.71 4.71 4.71 4.71 4.71 4.71 4.71 |
8.02 7.83 7.72 7.66 7.57 7.52 7.49 7.45 7.42 7.41 7.40 7.39 7.38 |
1.70 1.66 1.64 1.63 1.61 1.60 1.59 1.58 1.58 1.57 1.57 1.57 1.57 |
0.3 0.3 0.3 0.3 0.3 0.4 0.4 0.4 0.5 0.5 0.6 0.7 0.8 |
50 56 62 68 80 94 106 130 156 180 190 230 280 |
40 43 46 49 55 62 68 80 93 105 110 130 155 |
K = 20 T = 6 D = 38 J = 1 B = 33 N = 2 E = 4 Z = 12.5 F = 4 P = M6 深 5 配管接口 = M6 |
|
|
DNR0750- |
10 13 16 19 25 32 38 50 63 75 80 100 125 |
10 13 16 19 25 32 38 50 63 75 80 100 125 |
7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36 7.36 |
11.8 11.7 11.6 11.6 11.5 11.4 11.4 11.4 11.4 11.4 11.4 11.3 11.3 |
1.60 1.59 1.58 1.58 1.56 1.55 1.55 1.55 1.55 1.55 1.55 1.54 1.54 |
0.4 0.4 0.4 0.4 0.4 0.5 0.5 0.6 0.6 0.7 0.7 0.8 1.0 |
52 58 64 70 82 96 108 132 158 182 192 232 282 |
42 45 48 51 57 64 70 82 95 107 112 132 157 |
K = 25 T = 6 D = 45 J = 1 B = 40 N = 2 E = 4 Z = 15.5 F = 4 P = M6 深 5 配管接口 = M6 |
|
|
DNR1000- |
13 16 19 25 32 38 50 63 75 80 100 125 |
13 16 19 25 32 38 50 63 75 80 100 125 |
9.24 9.24 9.24 9.24 9.24 9.24 9.24 9.24 9.24 9.24 9.24 9.24 |
15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 |
1.62 1.62 1.62 1.62 1.62 1.62 1.62 1.62 1.62 1.62 1.62 1.62 |
0.5 0.5 0.6 0.6 0.7 0.7 0.8 0.9 1.0 1.0 1.2 1.4 |
64 70 76 88 102 114 138 164 188 198 238 288 |
51 54 57 63 70 76 88 101 113 118 138 163 |
K = 28 T = 6 D = 50 J = 2 B = 43 N = 3 E = 8 Z = 15.5 F = 7 P = M6 深 5 配管接口 = M6 |
|
|
DNR1500- |
13 16 19 25 32 38 50 63 75 80 100 125 |
13 16 19 25 32 38 50 63 75 80 100 125 |
15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 |
23.8 24.1 24.3 24.6 24.8 24.9 25.0 25.1 25.2 25.2 25.3 25.3 |
1.56 1.58 1.59 1.61 1.62 1.63 1.63 1.64 1.65 1.65 1.65 1.65 |
1.0 1.0 1.1 1.1 1.2 1.3 1.5 1.6 1.8 1.8 2.1 2.4 |
70 76 82 94 108 120 144 170 194 204 244 294 |
57 60 63 69 76 82 94 107 119 124 144 169 |
K = 36 T = 6 D = 63 J = 2 B = 56 N = 3 E = 8 Z = 19 F = 7 P = M6 深 5 配管接口 = M6 |
|
|
DNR2400- |
16 19 25 32 38 50 63 75 80 100 |
16 19 25 32 38 50 63 75 80 100 |
23.9 23.9 23.9 23.9 23.9 23.9 23.9 23.9 23.9 23.9 |
35.9 36.3 36.9 37.3 37.6 37.9 38.2 38.3 38.4 38.5 |
1.50 1.52 1.54 1.56 1.57 1.59 1.60 1.60 1.61 1.61 |
1.4 1.4 1.5 1.6 1.7 1.9 2.1 2.3 2.3 2.6 |
77 83 95 109 121 145 171 195 205 245 |
61 64 70 77 83 95 108 120 125 145 |
K = 45 T = 6 D = 75 J = 2.5 B = 67 N = 3 E = 8 Z = 21 F = 7 P = M6 深 5 配管接口 = M6 |
|
| 125 | 125 | 23.9 | 38.6 | 1.62 | 3.0 | 295 | 170 |
| 型 | 号 |
行程 S mm |
初始荷重 kN | 最大荷重 kN | 压缩比 |
质量 kg |
L mm |
H mm |
外形尺寸 mm |
||
|
DNR4200- |
16 19 25 32 38 50 63 75 80 100 125 |
16 19 25 32 38 50 63 75 80 100 125 |
42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 |
62.7 63.8 65.6 66.9 67.7 68.8 69.6 70.1 70.2 70.7 71.2 |
1.48 1.50 1.55 1.58 1.60 1.62 1.64 1.65 1.66 1.67 1.68 |
2.9 2.9 3.1 3.3 3.4 3.7 4.0 4.3 4.5 5.0 5.6 |
90 96 108 122 134 158 184 208 218 258 308 |
74 77 83 90 96 108 121 133 138 158 183 |
K = D = B = E = F = |
60 95 87 8 7 |
T = 10.5 J = 2.5 N = 3 Z = 24 P = M8 深 6 |
| 配管接口 = G1/8(BSPP) | |||||||||||
|
DNR6600- |
16 19 25 32 38 50 63 75 80 100 125 |
16 19 25 32 38 50 63 75 80 100 125 |
66.3 66.3 66.3 66 . 3 66 . 3 66 . 3 66 . 3 66 . 3 66 . 3 66 . 3 66 . 3 |
92.2 94.3 97.7 100 . 3 102 . 0 104 . 4 106 . 1 107 . 2 107 . 6 108 . 9 109 . 9 |
1.39 1.42 1.47 1 . 51 1 . 54 1 . 57 1 . 60 1 . 62 1 . 62 1 . 64 1 . 66 |
5.3 5.4 5.5 5 . 8 6 . 1 6 . 6 7 . 1 7 . 6 7 . 8 8 . 6 9 . 6 |
100 106 118 132 144 168 194 218 228 268 318 |
84 87 93 100 106 118 131 143 148 168 193 |
K = 75 D = 120 B = 112 E = 8 F = 7 |
T = 10.5 J = 2.5 N = 3 Z = 25.5 P = M8 深 6 |
|
| 配管接口 = G1/8(BSPP) | |||||||||||
|
DNR9500- |
19 ※ 25 ※ 32 ※ 38 ※ 50 ※ 63 ※ 75 ※ 80 ※ 100 ※ |
19 25 32 38 50 63 75 80 100 |
95.4 95 . 4 95 . 4 95 . 4 95 . 4 95 . 4 95 . 4 95 . 4 95 . 4 |
130 .8 135 . 5 138 . 9 141 . 0 144 . 2 146 . 5 148 . 0 148 . 5 150 . 1 |
1.37 1 . 42 1 . 46 1 . 48 1 . 51 1 . 53 1 . 55 1 . 56 1 . 57 |
9.7 10 . 1 10 . 5 10 . 9 11 . 7 12 . 5 13 . 2 13 . 5 14 . 7 |
116 128 142 154 178 204 228 238 278 |
97 103 110 116 128 141 153 158 178 |
K = 90 D = 150 B = 142 E = 8 F = 7 |
T = 10.5 J = 2.5 N = 3 Z = 27.5 P = M8 深 6 |
|
| 125 ※ | 125 | 95 . 4 | 151 . 5 | 1 . 59 | 16 . 3 | 328 | 203 | ||||
● 初始荷重及最大荷重是指气体充填压力为 15 MPa ( 20 ℃ ) 时的荷重 。 (mo del DNR 0350 为 18 MPa)

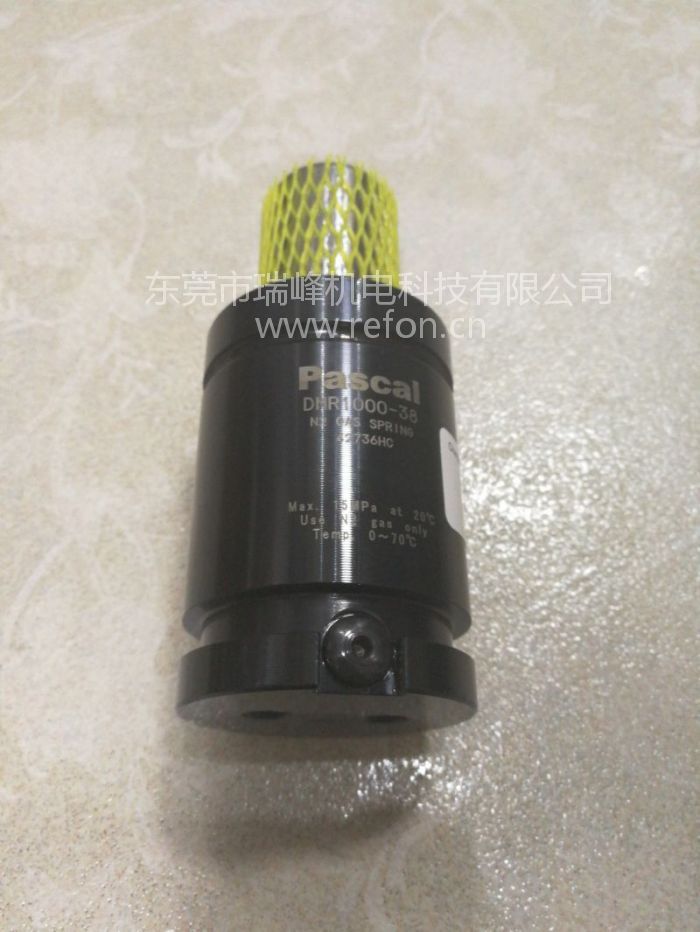

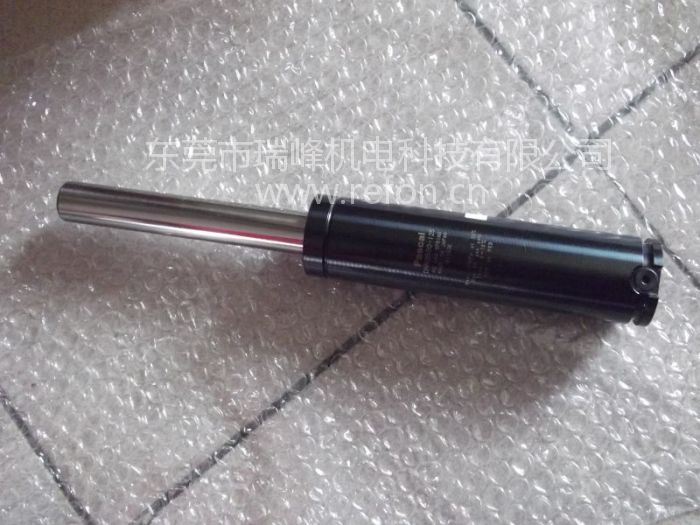

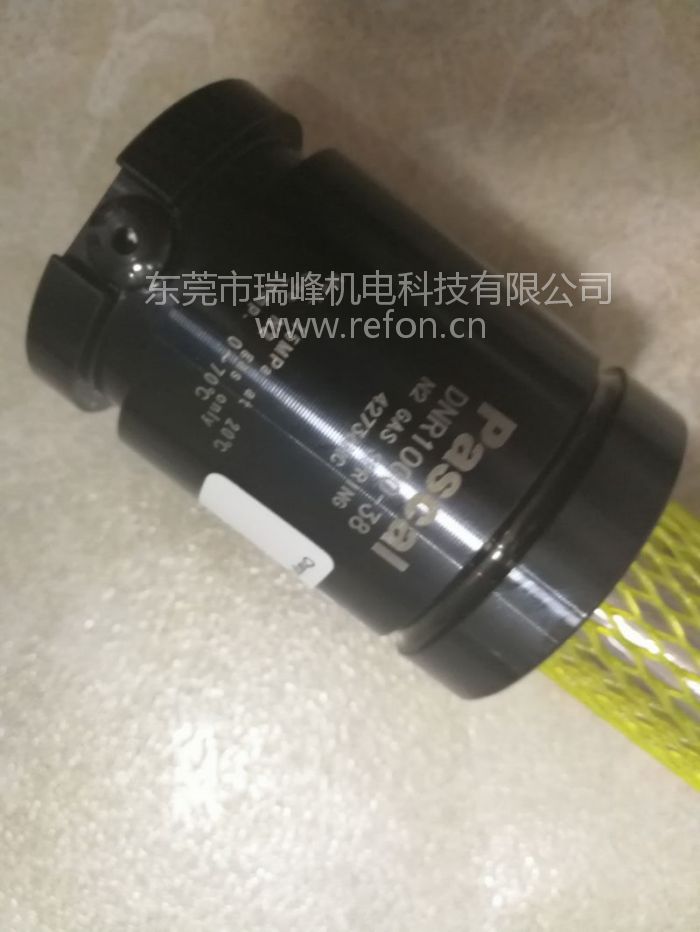

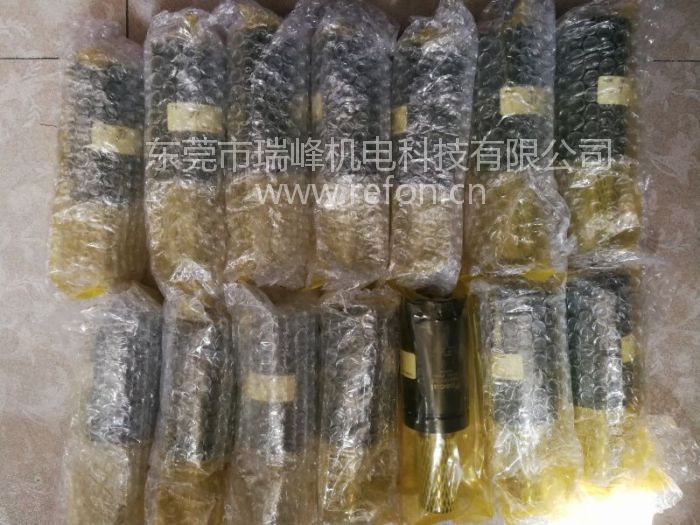

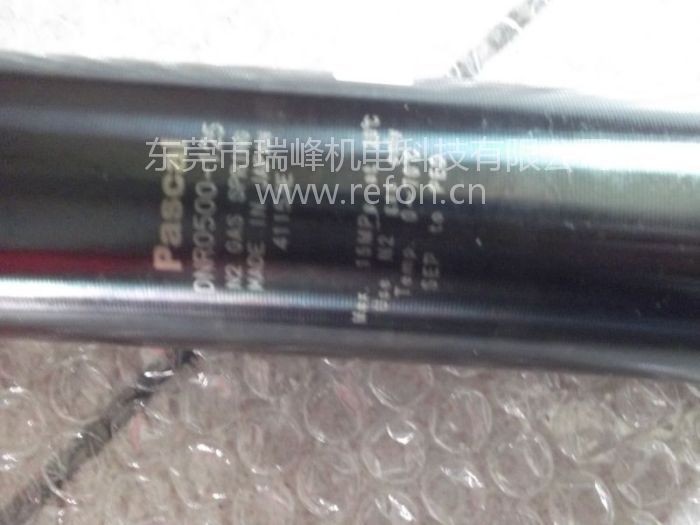

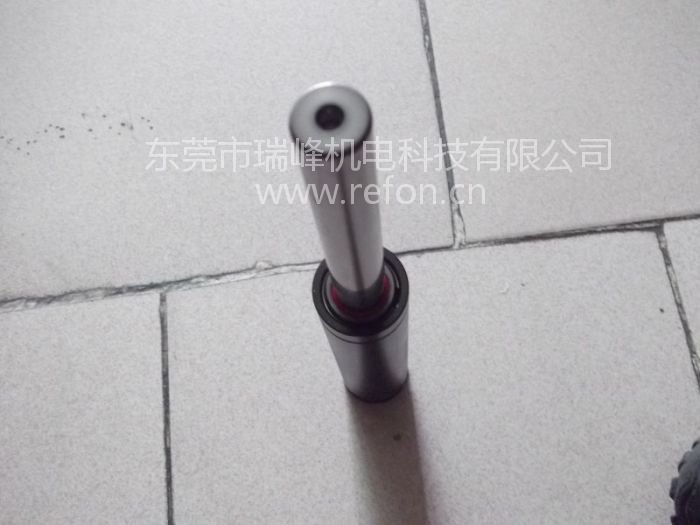

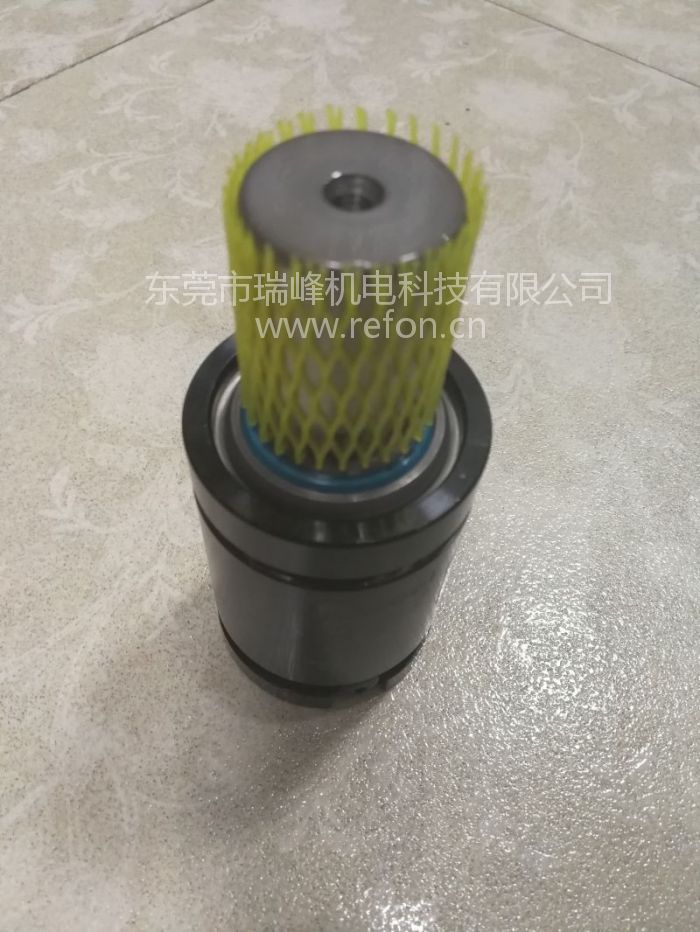

产品实物拍摄图
