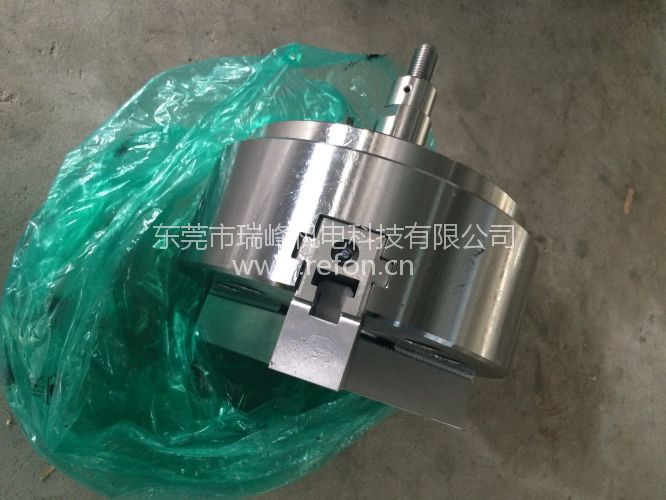

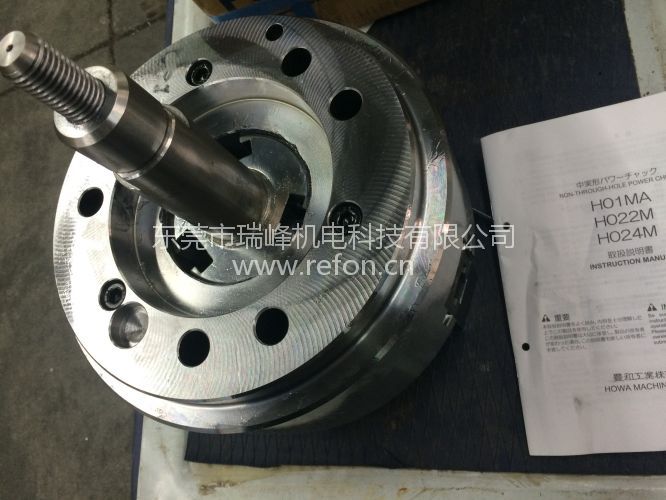

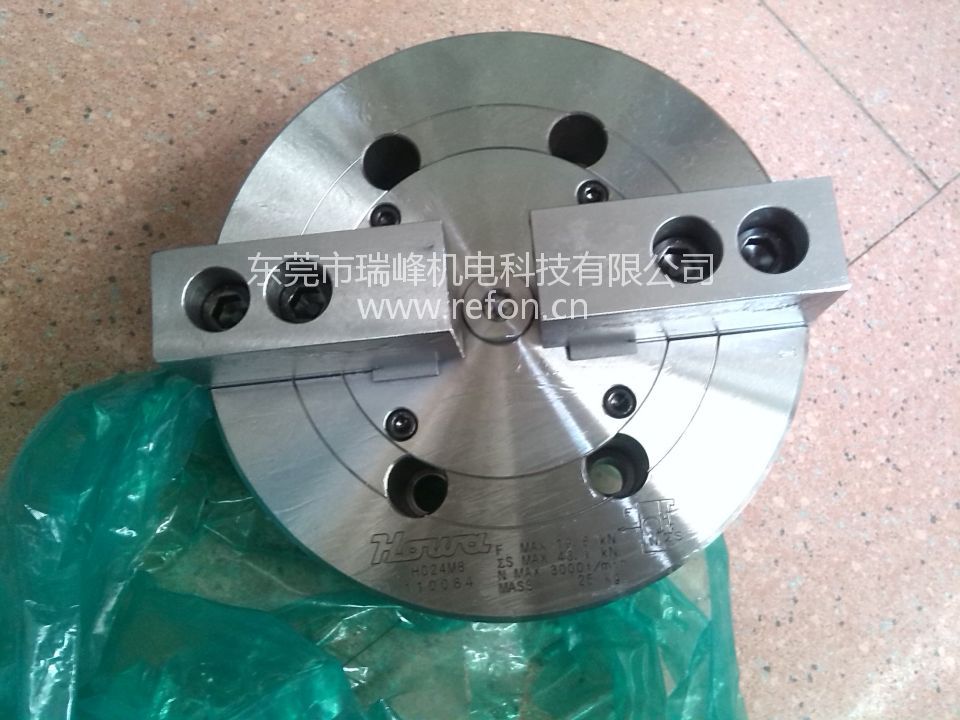

日本HOWA丰和楔形3爪卡盘H01MA10-A8

品牌：日本HOWA丰和

规格型号：H01MA10-A8，H01MA4，H01MA5，H01MA6，H01MA8，H01MA15

性能简述：日本HOWA丰和楔形3爪卡盘H01MA10-A8，4"~50" 型号： H01MA4/H01MA5/H01MA6/H01MA8/H01MA15 品牌： 丰和卡盘HOWA 动力： 液压卡盘 爪数： 三爪卡盘 尺寸： 110/135/169/210/254/304

咨询热线： 15818598199

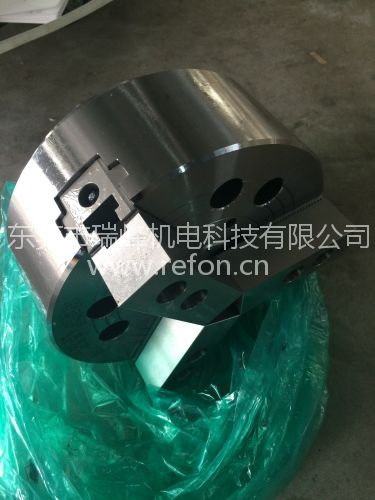

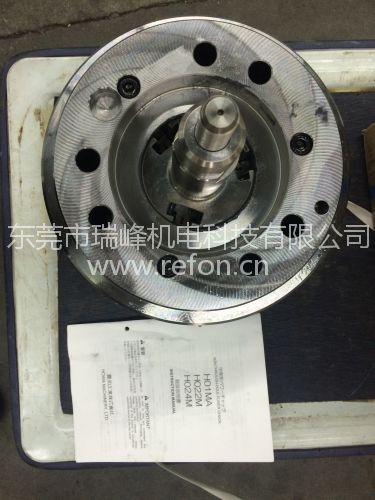

详细介绍 日本HOWA丰和楔形3爪卡盘H01MA10-A8
日本HOWA丰和楔形3爪卡盘H01MA10-A8

特長

・豊富な実績を誇るスタンダードモデル。
・長寿命、高コストパフォーマンス。

4"~50"
型号： H01MA4/H01MA5/H01MA6/H01MA8/H01MA15
品牌： 丰和卡盘HOWA
动力： 液压卡盘
爪数： 三爪卡盘
尺寸： 110/135/169/210/254/304

形式番号　　

 仕　様		 H01MA
4 5 6S 8S (10S） (12S)
-- -- 6 8 10 12
セレーションピッチ mm 1.5 1.5 1.5 1.5 1.5 1.5
-- -- 3 3 3 3
爪のストローク
（直径にて）		 mm 5 5 7 7 8.8 8.8
プランジャストローク
（シリンダストローク）		 mm 15 15 15 20 25 25
最大・最小把握径
（外径）		 最大mm 110 135 165 210 254 304
最小mm 6 15 20 18 24 10
最高使用回転数 r/min 5000 5000 4500 4000 3500 2800
許容シリンダ力 kN 4.4 6.4 14.7 24.5 30.4 39.2
把　握　力 kN 12.1 17.7 41.2 67.7 94.1 124
慣性モーメント kg・m2 0.005 0.015 0.040 0.11 0.26 0.66
質　量 kg 4 6 12.5 23.3 33.5 57.2
対応シリンダ
HH4C 形式番号 80 80 *100 *125 125 *140
最高使用圧力 MPa 1.0 1.5 2.1 2.2 2.7 2.8
H05CH 形式番号 100 150 175 *250 *300 *300
最高使用圧力 MPa 0.6 0.4 0.6 0.5 0.4 0.5
イメージ図 PDF ★ ★ 6S★
6★		 8S★
8★		 10S★
10★		 12S★
12★
CADデータ DXF ★ ★ 6S★
6★		 8S★
8★		 10S★
10★		 12S★
12★
カタログ PDF ★
取扱説明書 PDF ★


注： 1. （　）の形式は受注生産です。
  2. *印の回転シリンダにはストローク規制が必要です。


日本HOWA丰和楔形3爪卡盘
仕様



形式番号 H01MA
4 5 6S 8S （10S） （12S）
仕様 ― ― 6 8 10 12
セレーションピッチ mm 1.5 1.5 1.5 1.5 1.5 1.5
― ― 3 3 3 3
爪のストローク
（直径にて）		 mm 5 5 7 7 8.8 8.8
プランジャストローク
（シリンダストローク）		 mm 15 15 15 20 25 25
最大・最小把握径
（外径）		 最大mm 110 135 165 210 254 304
最小mm 6 15 20 18 24 10
最高使用回転数 r/min 5000 5000 4500 4000 3500 2800
許容シリンダ力 kN 4.4 6.4 14.7 24.5 30.4 39.2
把握力 kN 12.1 17.7 41.2 67.7 94.1 124
慣性モーメント kg・m2 0.005 0.015 0.040 0.11 0.26 0.66
質量 kg 4 6 12.5 23.3 33.5 57.2
対応シリンダ
HH4C 形式番号 80 80 *100 *125 125 *140
最高使用圧力 MPa 1.0 1.5 2.1 2.2 2.7 2.8
H05CH 形式番号 100 150 175 *250 *300 *300
最高使用圧力 MPa 0.6 0.4 0.6 0.5 0.4 0.5
イメージ図 PDF PDF PDF
PDF		 PDF
PDF		 PDF
PDF		 PDF
PDF
注：
1. （　）の形式は受注生産です。
2. *印の回転シリンダにはストローク規制が必要です。

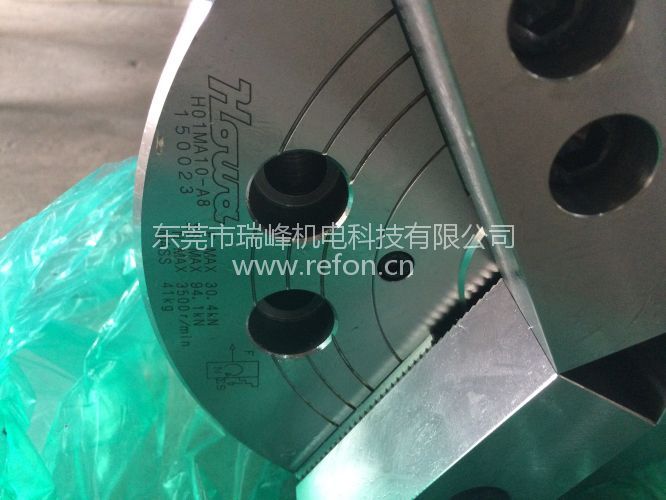

H01MA10-A8

直装形3爪セレーテッドチャック＜A形＞【 JIS規格主軸端用】



形式番号 H01MA
6S 8S （10S） （12S）
― 8 10 12
仕様 A5-J A6-J A8-J A8-J
セレーションピッチ mm 1.5 1.5 1.5 1.5
― 3 3 3
JIS A 主軸端番号 5 6 8 8
爪のストローク
（直径にて）		 mm 7 7 8.8 8.8
プランジャストローク
（シリンダストローク）		 mm 15 20 25 25
最大・最小把握径
（外径）		 最大mm 165 210 254 304
最小mm 20 18 24 10
最高使用回転数 r/min 4500 4000 3500 2800
許容シリンダ力 kN 14.7 24.5 30.4 39.2
把握力 kN 41.2 67.7 94.1 124
慣性モーメント kg・m2 0.045 0.14 0.33 0.68
質量 kg 13 25 41 59
対応シリンダ
HH4C 形式番号 *100 *125 125 *140
最高使用圧力 MPa 2.1 2.2 2.7 2.8
H05CH 形式番号 175 *250 250 *300
最高使用圧力 MPa 0.6 0.5 0.6 0.6
イメージ図 PDF PDF
PDF		 PDF
PDF		 PDF
PDF
注：
1. （　）の形式は受注生産です。
2. *印の回転シリンダにはストローク規制が必要です。
日本HOWA丰和
形式番号 H01MA
15 18 21 24
仕様 A8-J A11-J A11-J A11-J A11-J
JIS A 主軸端番号 8 11 11 11 11
セレーションピッチ mm 3 3 3 3
爪のストローク
（直径にて）		 mm 18.6 18.6 18.6 18.6
プランジャストローク
（シリンダストローク）		 mm 35 35 35 35
最大・最小把握径
（外径）		 最大mm 381 457 530 610
最小mm 60 60 110 110
最高使用回転数 r/min 2100 1700 1500 1200
許容シリンダ力 kN 73.5 73.5 98.1 98.1
把握力 kN 147 147 194 194
慣性モーメント kg・m2 1.78 3.45 6.85 11.63
質量 kg 98 132 195 250
対応シリンダ
HH4C 形式番号 200 200 200 200
最高使用圧力 MPa 2.5 2.5 3.3 3.3
イメージ図 PDF PDF PDF PDF PDF
日本HOWA丰和卡盘
