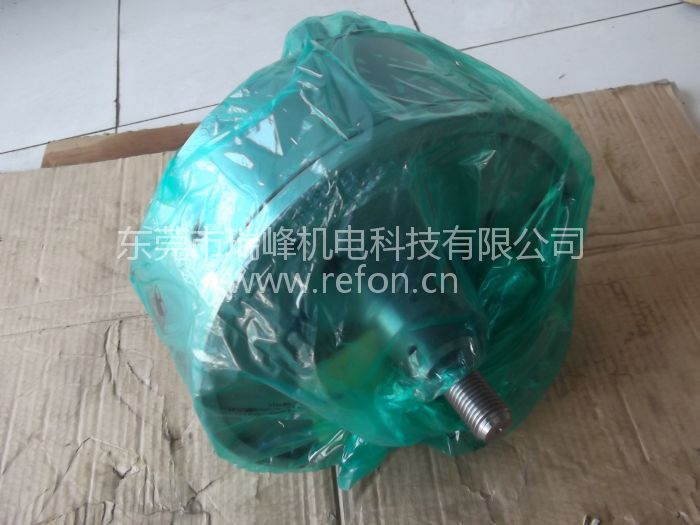

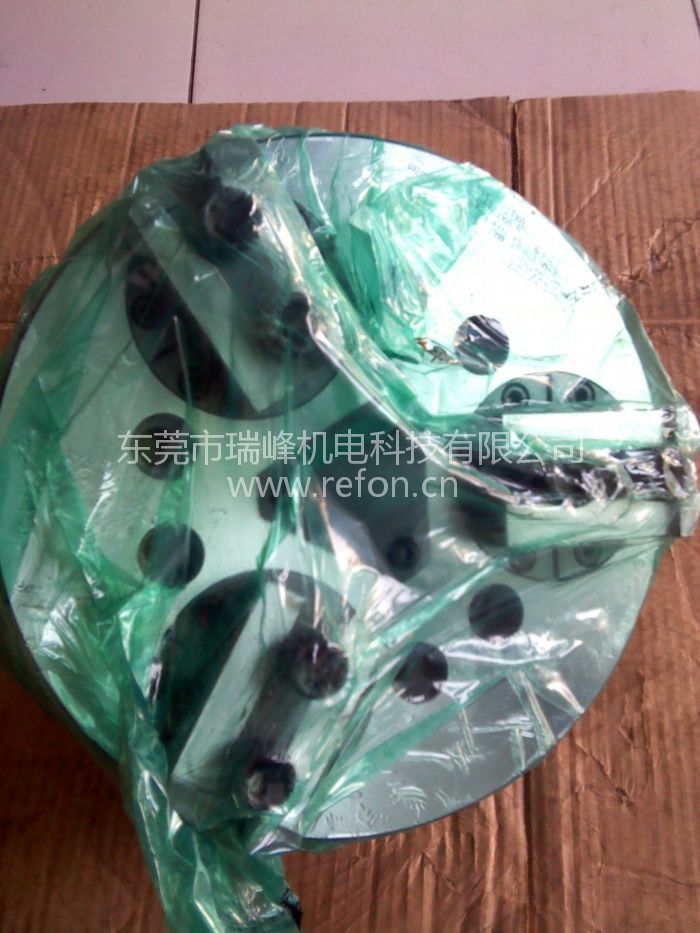

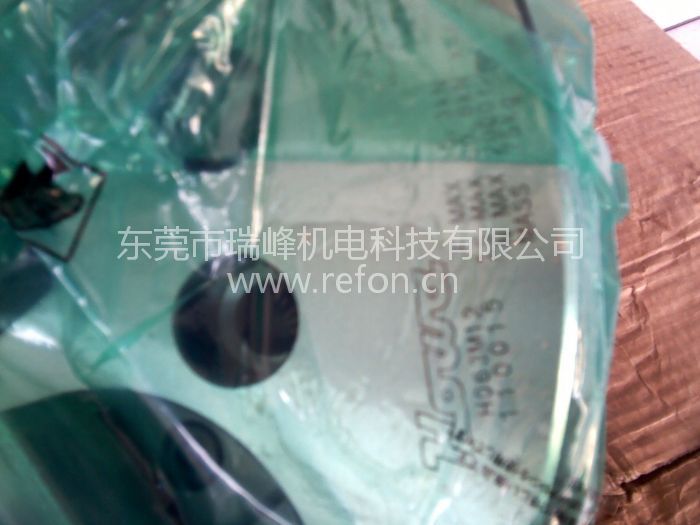

日本原装进口丰和HOWA三爪卡盘H063M12

品牌:日本丰和HOWA

规格型号:H063M12

性能简述:H063M 3爪スイングロックチャック<強力荒加工用> ●ワークをチャック端面へ引きつけて把握しますので、ワークの浮上がりがありません。 ●20までのテーパ部を把握できますので

咨询热线: 15818598199
详细介绍
H063M 3爪スイングロックチャック<強力荒加工用>
●ワークをチャック端面へ引きつけて把握しますので、ワークの浮上がりがありません。
●20°までのテーパ部を把握できますので、鋳物の抜き勾配などの捨て加工を省略することができます。
●ジョーがイコライズ(首振り運動)しますので、鋳物や鍛造品の表面の不整に対応することができます。
●組換えにより外径把握と内径把握が可能です。



形式番号
 仕 様
H063M
6 8 10 12
X2における爪のストローク
(直径にて)
mm 7.4 9.2 11.8 11.8
プランジャストローク
(シリンダストローク)
mm 11.4 14.4 17.5 17.5
最大・最小把握径 外径mm 12~120 16~150 50~205 63~240
内径mm 70~152 76~203 85~235 127~305
最高使用回転数 r/min 3800 3000 2500 2000
許容シリンダ力 kN 21.6 28.4 35.3 35.3
最大把握力 kN 64.7 85.3 105.9 105.9
慣性モーメント kg・m2 0.05 0.11 0.27 0.60
質量(標準生爪を含まない) kg 14 23 40 59
対応シリンダ
HH4C 形式番号 100 125 140 140
最高使用圧力 MPa 3.1 2.5 2.5 2.5
H05CH 形式番号 250 300 300 300
最高使用圧力 MPa 0.5 0.4 0.5 0.5

注: 把握爪は付属しておりません。

日本原装进口丰和HOWA三爪卡盘H063M12
H063M 3摆动爪卡盘锁<功能强大的粗加工>
·         所以,你知道吸引工作卡盘端面,没有工作的提升。
·         所以,你可以明白高达20°的锥形部分,则可以省略废弃处理,如铸件的草案。
·         因为乔将均衡(摆动运动),它可以以不规则的铸件和表面的锻件响应。
·         可能外径把握和通过重组把握内径。

格式号码 H063M
规范 十二
中风的在X2指甲
(直径)
毫米 7.4 9.2 11.8 11.8
柱塞行程
(油缸行程)
毫米 11.4 14.4 17.5 17.5
最大和最小直径的把握 外径毫米 12-120 16-150 50-205 63-240
内径毫米 70-152 76-203 85-235 127-305
最大使用转速 转/分 3800 3000 2500 2000
允许缸力 千牛 21.6 28.4 35.3 35.3
最大的抓地力 千牛 64.7 85.3 105.9 105.9
转动惯量 ·男公斤2 0.05 0.11 0.27 0.60
质量(标准软爪不包含) 公斤 14 23 四十 59
相应的汽缸
HH4C 格式号码 125 140 140
最大允许工作压力 兆帕 3.1 2.5 2.5 2.5
H05CH 格式号码 250 300 300 300
最大允许工作压力 兆帕 0.5 0.4 0.5 0.5
注意:
1.     抓住指甲不包括在内。
