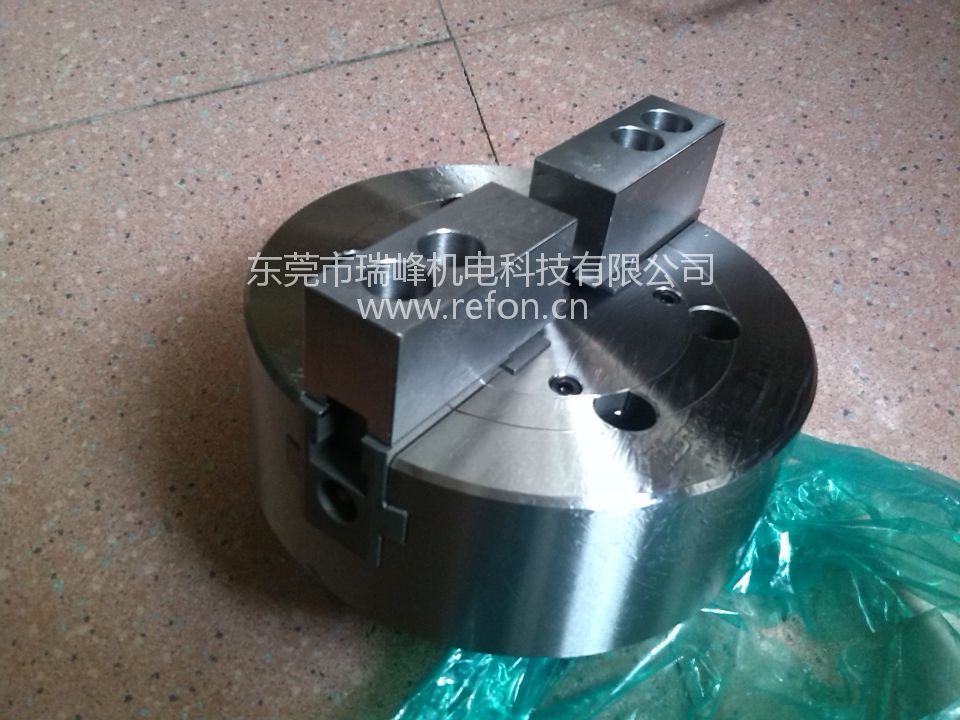

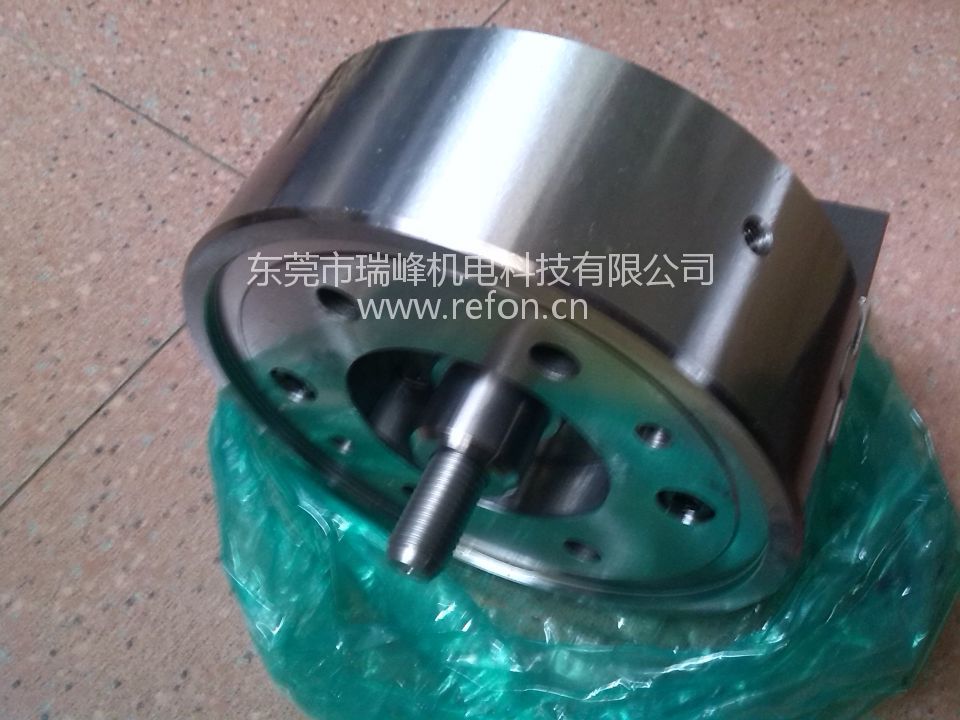

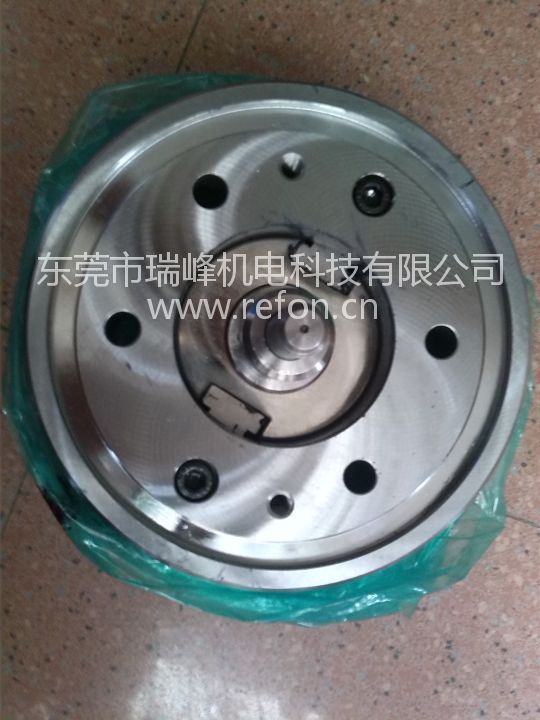

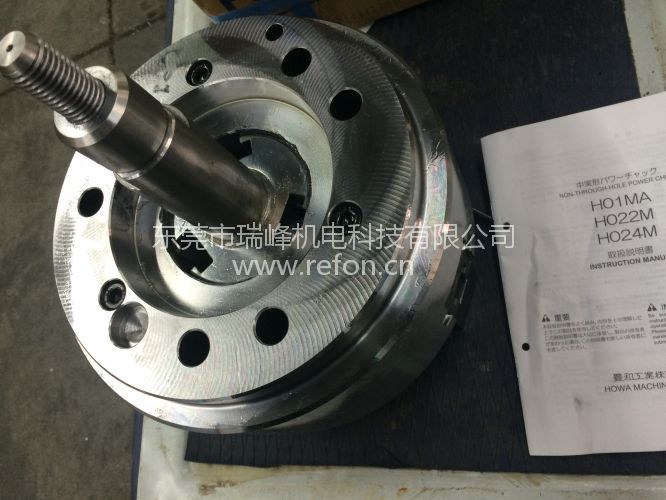

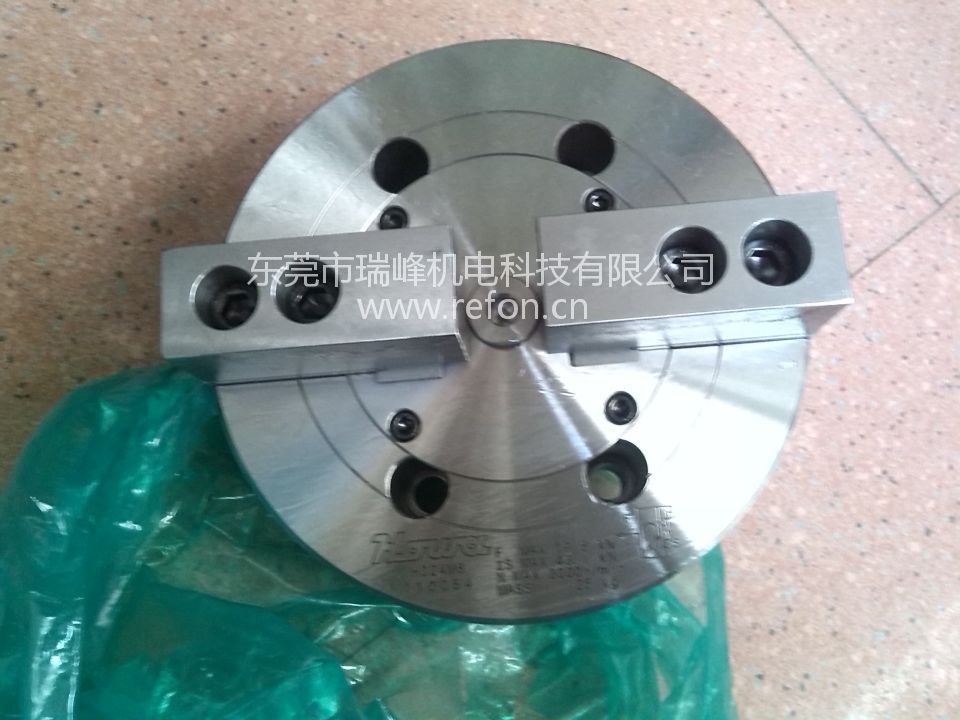

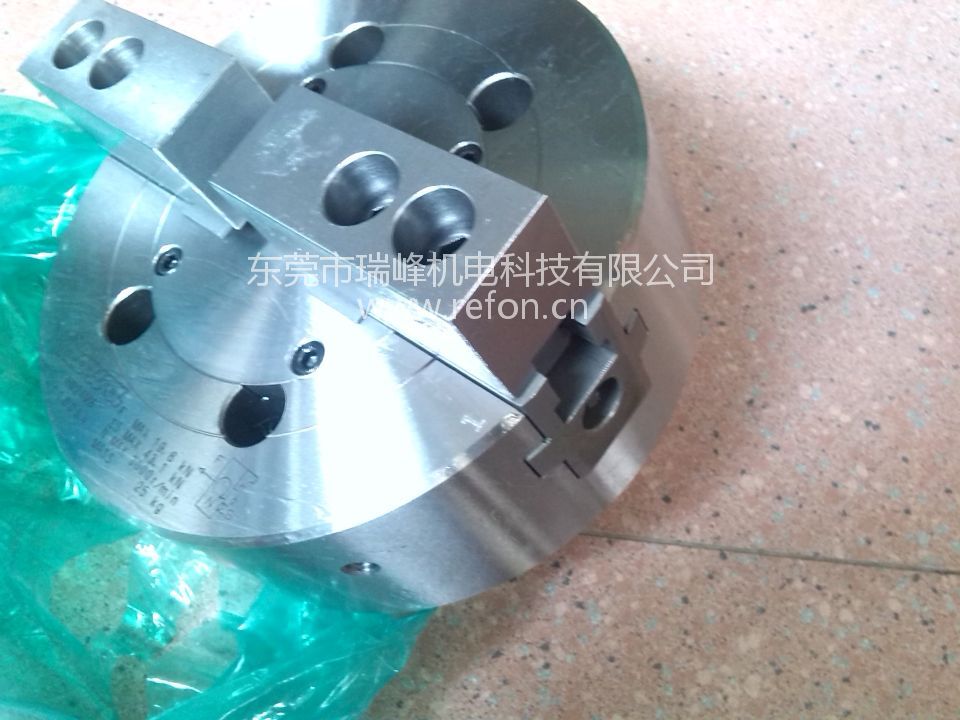

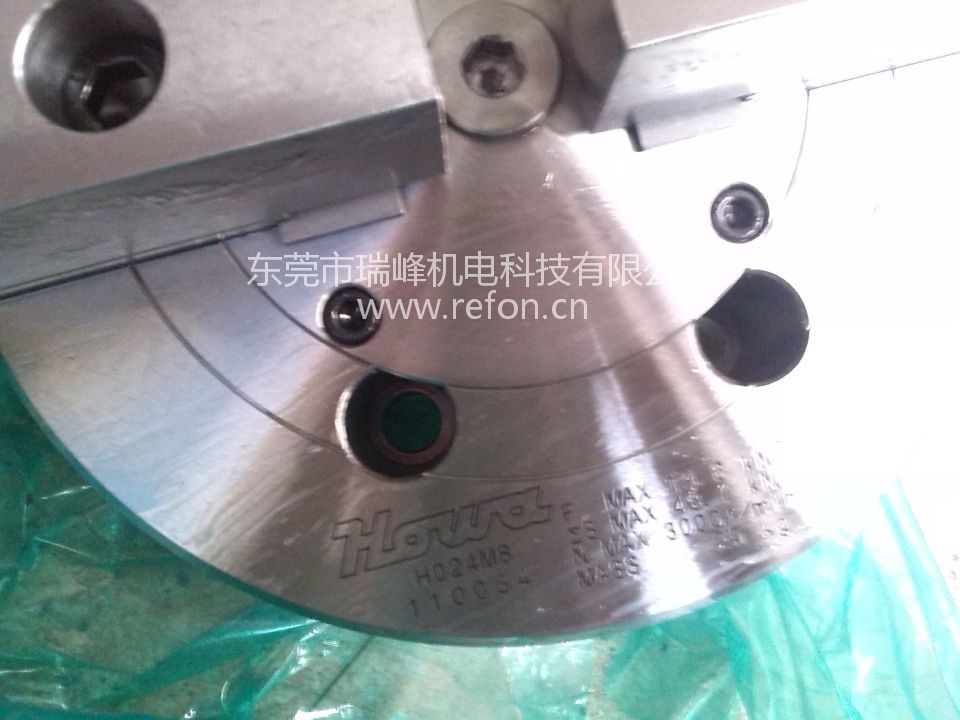

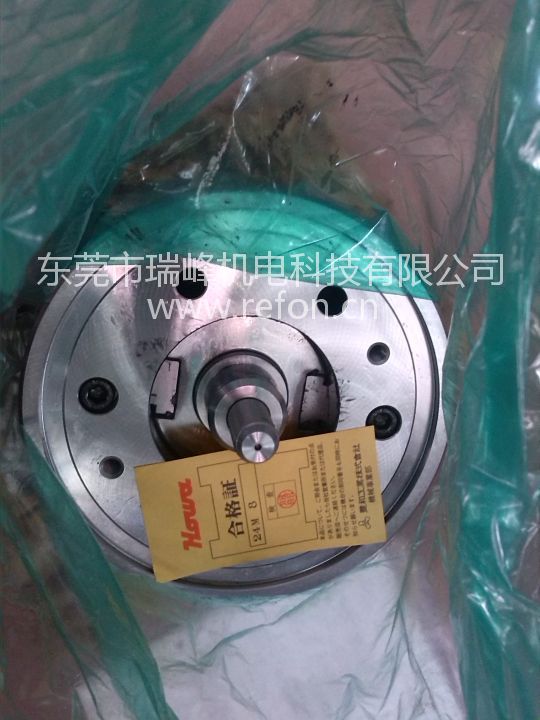

详细介绍 日本HOWA丰和八寸中实两爪卡盘H024M5、H024M6、H024M8、H024M10、H024M12

特長
・異形ワークの把握に適した2爪ロングジョーストロークチャック。
・フランジや鋳物の抜き勾配を飛び越して把握可能。

仕様

形式番号			H024M
仕様			5	6	8	10	12
セレーションピッチ		mm	1.5	1.5	1.5	1.5	―
			―	―	―	―	3
爪のストローク （直径にて）		mm	9.4	13	16	18	20
プランジャストローク （シリンダストローク）		mm	13	18	22	25	28
最大・最小把握径 （外径）		最大mm	130	165	210	254	304
		最小mm	15	20	22	25	28
最高使用回転数		r/min	3500	3500	3000	2500	2000
許容シリンダ力		kN	5.9	9.8	19.6	22.6	29.4
把握力		kN	9.8	21.6	43.1	49.0	64.7
慣性モーメント		kg・m2	0.010	0.033	0.11	0.26	0.63
質量		kg	4.5	10	20	32	54
対応シリンダ
HH4C	形式番号		63	100	125	125	140
	最高使用圧力	MPa	2.2	1.4	1.7	2.0	2.1
H05CH	形式番号		150	200	250	250	300
	最高使用圧力	MPa	0.4	0.3	0.4	0.5	0.4
イメージ図			PDF	PDF	PDF	PDF	PDF

各種データダウンロード
