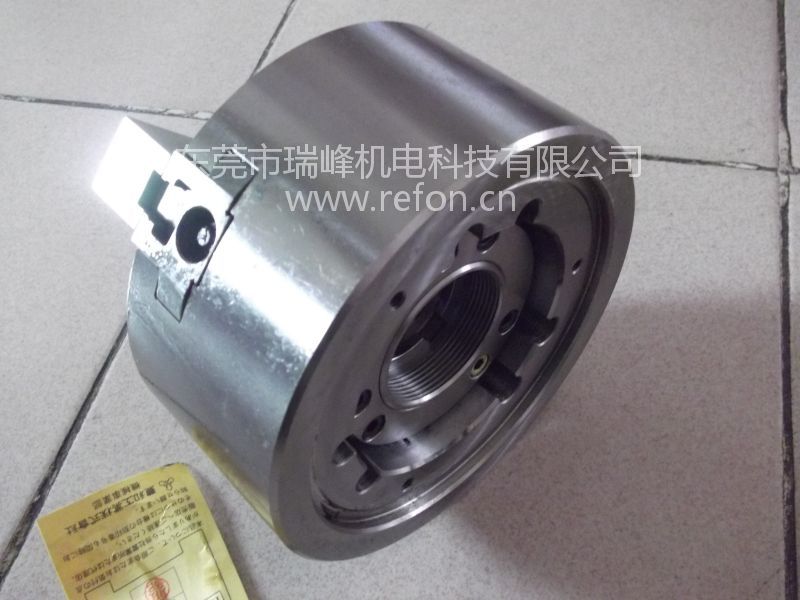

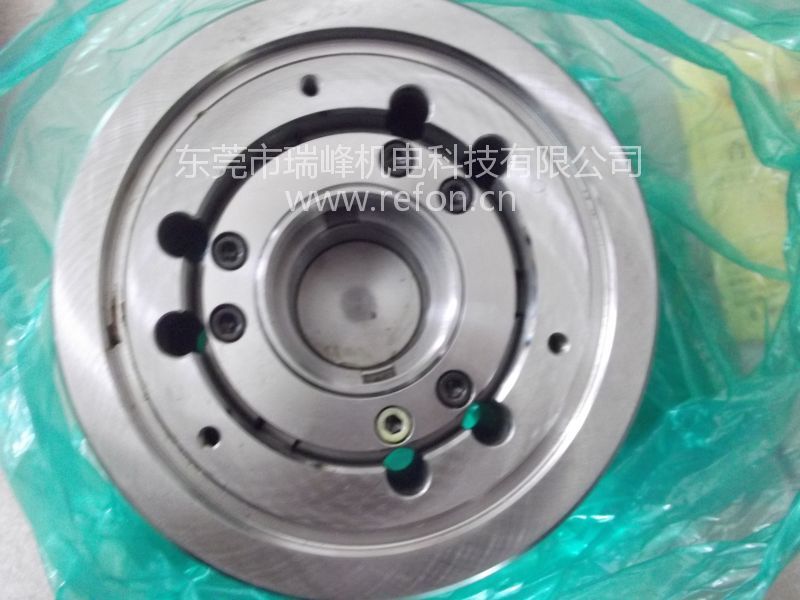

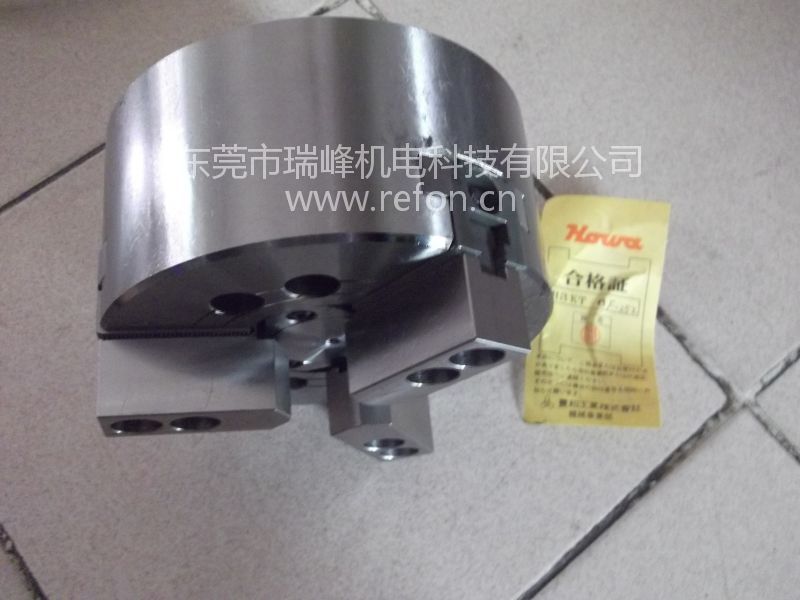

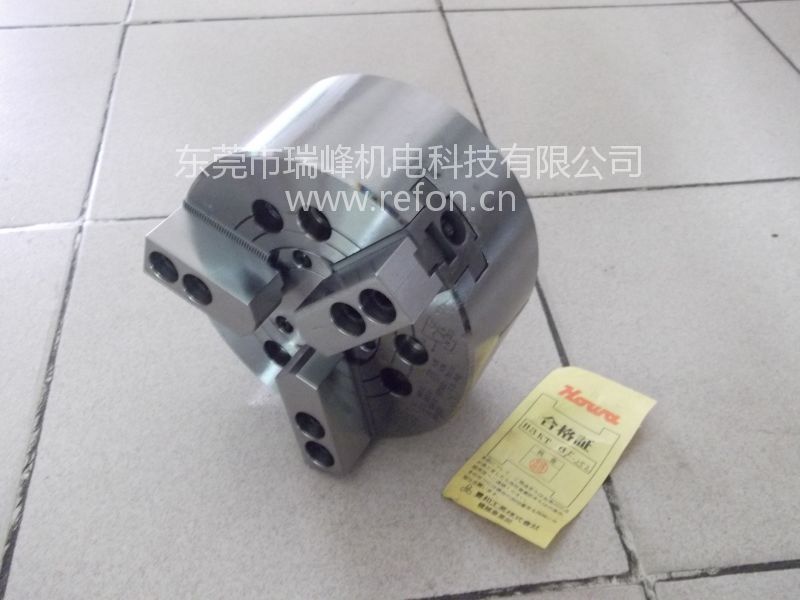

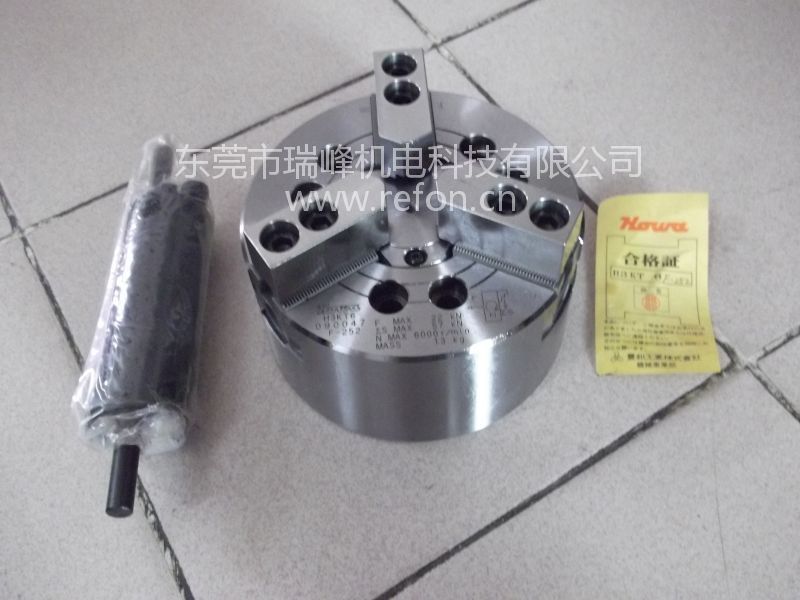

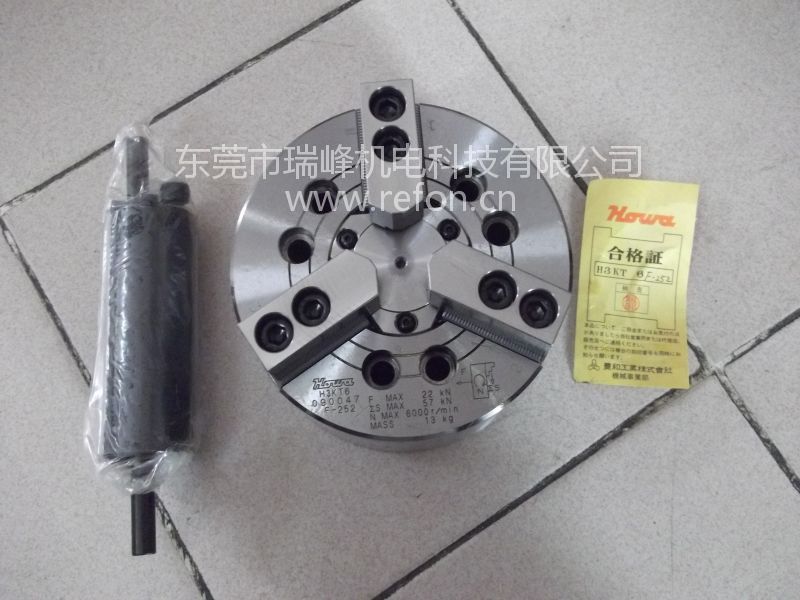

日本丰和HOWA株式会社楔形三爪卡盘H3KT6、H3KT8、H3KT10、H3KT12
品牌：日本丰和HOWA
规格型号：H3KT6、H3KT8、H3KT10、H3KT12
性能简述：日本丰和HOWA株式会社楔形三爪卡盘H3KT6、H3KT8、H3KT10、H3KT12 特長 ・大把握力で高速回転に対応し、大きな貫通穴をもっています。 ・ワークの一部を貫通穴に挿入しての把握や、着座
咨询热线：
15818598199
详细介绍
日本丰和HOWA株式会社楔形三爪卡盘H3KT6、H3KT8、H3KT10、H3KT12
特長
・大把握力で高速回転に対応し、大きな貫通穴をもっています。
・ワークの一部を貫通穴に挿入しての把握や、着座確認や主軸内クーラント仕様などの改造を行なうのに適しています。
・バーワークを主軸後側から供給しての把握ができます。
仕様
特長
・大把握力で高速回転に対応し、大きな貫通穴をもっています。
・ワークの一部を貫通穴に挿入しての把握や、着座確認や主軸内クーラント仕様などの改造を行なうのに適しています。
・バーワークを主軸後側から供給しての把握ができます。
仕様
|
形式番号 仕 様 |
H3KT | |||||
| 6 | 8 | 10 | 12 | |||
| セレーションピッチ | mm | 1.5 | 1.5 | 1.5 | 1.5 | |
|
爪のストローク （直径にて） |
mm | 5.5 | 7.4 | 8.8 | 10.6 | |
|
プランジャストローク （シリンダストローク） |
mm | 12 | 16 | 19 | 23 | |
|
最大・最小把握径 （外径） |
最大mm | 169 | 210 | 254 | 304 | |
| 最小mm | 15 | 13 | 31 | 34 | ||
| 最高使用回転数 | r/min | 6000 | 5000 | 4200 | 3300 | |
| 許容シリンダ力 | kN | 22 | 34.8 | 43 | 55 | |
| 把 握 力 | kN | 57 | 86 | 111 | 144 | |
| 慣性モーメント | kg・m2 | 0.058 | 0.17 | 0.32 | 0.74 | |
| 質 量 | kg | 12.1 | 23.5 | 34.3 | 55.9 | |
| 対応シリンダ | ||||||
| C1TA | 形式番号 | 115 | 140 | 165 | 190 | |
| 最高使用圧力 | MPa | 3.1 | 3.0 | 3.0 | 2.9 | |
| イメージ図 PDF | ★ | ★ | ★ | ★ | ||
| CADデータ DXF | ★ | ★ | ★ | ★ | ||
| カタログ PDF | ★ | |||||
| 取扱説明書 PDF | ★ | |||||
