KOSMEK高世美机器人工具快装装置SWR0070-MF-B配套SWR0070-T-B-Z0030T
品牌：日本KOSMEK高世美
规格型号：SWR0070-MF-B，SWR0070-T-B-Z0030T
性能简述：日本KOSMEK高世美考世美机器人工具快装装置SWR0070-MF-B配套SWR0070-T-B-Z0030T 丰富的型号 ：3kg , 7kg , 12kg , 25kg , 50kg , 75kg , 120kg , 230kg 高精度 ：3 μm / 高刚性 ：间隙为“ 0“ / 长寿命 ：200万
咨询热线：
15818598199
详细介绍
日本KOSMEK高世美考世美机器人工具快装装置SWR0070-MF-B配套SWR0070-T-B-Z0030T
丰富的型号 ：3kg , 7kg , 12kg , 25kg , 50kg , 75kg , 120kg , 230kg
高精度 ：3 μm / 高刚性 ：间隙为“ 0“ / 长寿命 ：200万次以上
规格：

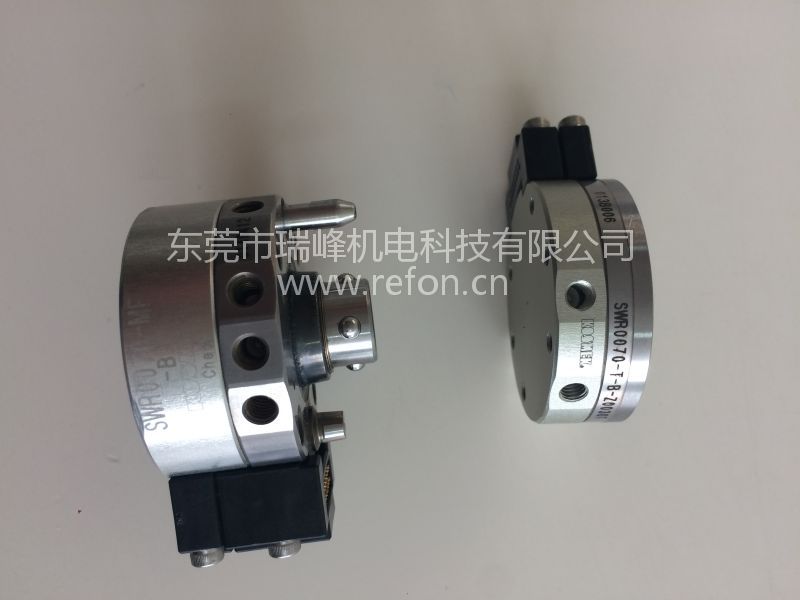

实物图：
丰富的型号 ：3kg , 7kg , 12kg , 25kg , 50kg , 75kg , 120kg , 230kg
高精度 ：3 μm / 高刚性 ：间隙为“ 0“ / 长寿命 ：200万次以上
采用高精度机械手快换装置，可实现机器人多功能化(通用化)
大大缩短工具的更换时间，提高生产率。
规格：
| 型号 | SWR0030 | SWRY0010 | SWR0070 | SWR0120 | SWR0250 | SWR0500 | SWR0750 | SWR1200 | SWR2300 | ||||
|
0.5MPa 时 kg 可搬运重量 ※1 0.7MPa 时 kg 1MPa 时 kg |
3 | 7 | 12 | 25 | 50 | 75 | 120 | 230 | |||||
| - | - | - | - | - | - | - | 360 | ||||||
| 6 | 12 | 20 | 45 | 90 | 140 | 200 | - | ||||||
| 位置还原精度 | mm | 0.003 | |||||||||||
| 提升量 ( 顶升量) mm | 0.8 | 0.8 | 0.8 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | |||||
| 夹紧器容量 |
夹紧 释放 |
cm3 cm3 | 0.64 | 1.50 | 2.38 | 6.08 | 14.38 | 22.98 | 38.44 | 89.54 | |||
| 0.72 | 1.72 | 2.69 | 6.68 | 15.39 | 25.45 | 42.76 | 100.73 | ||||||
|
最高使用压力 驱动气压 最低使用压力 耐压 |
MPa MPa MPa |
1.0 | 1.0 | 0.7 | |||||||||
| 0.4 | 0.35 | 0.35 | |||||||||||
| 1.5 | 1.5 | 1.05 | |||||||||||
| 联结保持力 | 参照第26页 | 参照第70页 | 参照第 26 页 | 参照第26页 | |||||||||
| 提升力 ( 顶升力) | 参照第26页 | 参照第70页 | 参照第 26 页 | 参照第26页 | |||||||||
| 容许静态 力矩 ※1 | 弯曲方向 (0.5MPa 时) N･m 弯曲方向 (1.0MPa 时) N･m 旋转方向 N･m | 5 | 14 | 27 | 74 | 194 | 380 | 725 | 1800 | ||||
| (10) | (25) | (45) | (135) | (350) | (700) | (1400) | - | ||||||
| 15 | 12 | 23 | 45 | 100 | 175 | 300 | 700 | 1400 | |||||
| 最大负载 力矩※2 | 弯曲方向 (0.5MPa 时) N･m 弯曲方向 (1.0MPa 时) N･m 旋转方向 N･m | 10 | 28 | 54 | 148 | 388 | 760 | 1450 | 3600 | ||||
| (20) | (50) | (90) | (270) | (700) | (1400) | (2800) | - | ||||||
| 30 | 24 | 46 | 90 | 200 | 350 | 600 | 1400 | 2800 | |||||
| 使用温度 | ℃ | 0 ~ 70 | |||||||||||
| 使用流体 | 干燥空气 | ||||||||||||
| 产品重量 ※3 |
主夹紧器 工具适配器 |
g g |
70 | 85 | 180 | 250 | 500 | 1000 | 1650 | 3800 | 7100 | ||
| 45 | 60 | 120 | 160 | 300 | 750 | 1100 | 2600 | 4800 | |||||
| 供气口的数量 ※4 螺纹尺寸 × 气口数 |
M3×0.5×2 气口 ※5 |
M3×0.5×6 气口 | M5×0.8 ×6 气口 | M5×0.8×6 气口 | M5×0.8×6 气口 | M5×0.8×2 气口 Rc1/8×4 气口 |
Rc1/8×9 气口 |
Rc1/4×9 气口 |
Rc3/8×10 气口 |
||||
|
供气口的 最小通路面积 |
5 5 |
选择无符号时 选择 S 时 |
mm2 mm2 |
1.1 (φ1.2 相当) |
1.1 (φ1.2 相当) |
2.0 (φ1.6 相当) |
2.0 (φ1.6 相当) |
2.0 (φ1.6 相当) |
7.1 (φ3.0 相当) |
7.1 (φ3.0 相当) |
63.6 (φ9.0 相当) |
63.6 (φ9.0 相当) |
|
| - | - |
1.7 (φ1.5 相当) |
1.7 (φ1.5 相当) |
1.7 (φ1.5 相当) |
3.4 (φ2.1 相当) |
3.4 (φ2.1 相当) |
13.0 (φ4.1 相当) |
13.0 (φ4.1 相当) |
|||||
实物图：
