KOSMEK高世美气压复动托盘快换装置SWT0010-MD配法兰套SWTJ010-D瞬间定位和夹紧
品牌：日本KOSMEK高世美
规格型号：SWT0010-MD，SWTJ010-D
性能简述：KOSMEK高世美气压复动托盘快换装置SWT0010-MD配法兰套SWTJ010-D瞬间定位和夹紧 瞬间完成 定位和夹紧 重复定位精度：3μm 整体不锈钢制 高精度重复定位功能 重复定位精度：3μm 夹紧器与
咨询热线：
15818598199
详细介绍
KOSMEK高世美气压复动托盘快换装置SWT0010-MD配法兰套SWTJ010-D瞬间定位和夹紧
注意事项
※ 7. 规格中数据表示 1 台夹紧器的数据。
※ 8. 仅使用锥销时，请参考第 102 页的设计注意事项 6 ) 「不使用削边套时请另行设置导向机构」
※ 9. 最大承载重量与使用夹紧器数量无关，托盘为水平姿势 (水平放置) 情况下可以定位的再大承载重量。
承载重量(夹具) 应考虑提升力，决定释放用气压。
(承载重量应控制在提升力 (夹紧器台数 × 提升力) 的 80％以下。)
托盘以垂直姿势 (壁挂式) 使用的情况下，请参照第 101页。
※ 10. 表示气压为 0MPa 时的保持力，并非满足规格值。

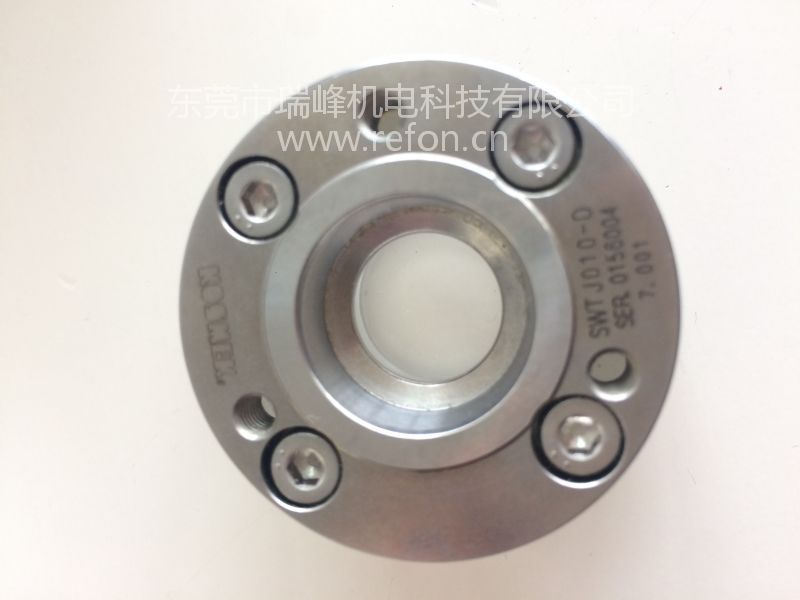

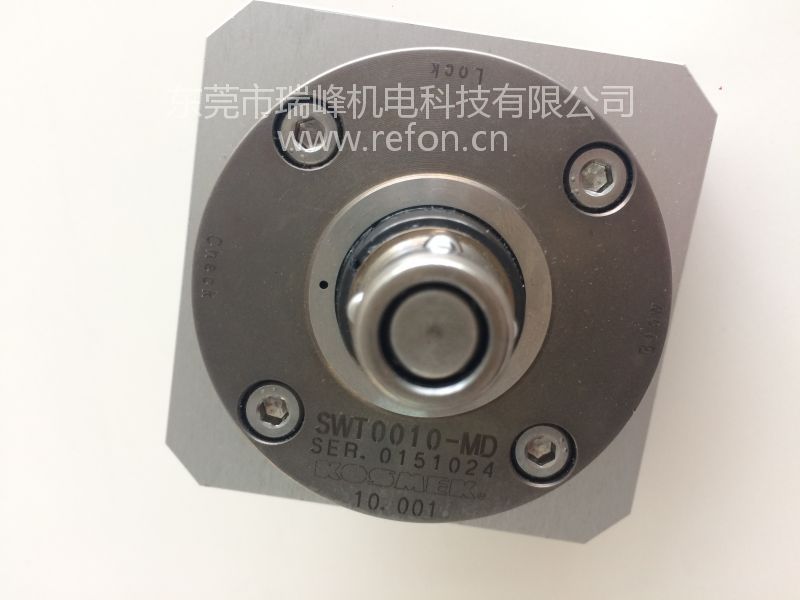

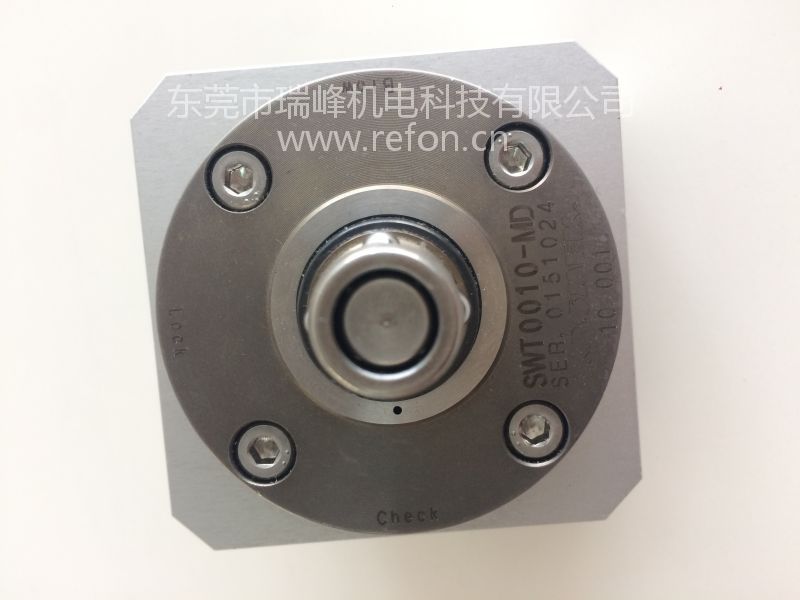

实物图：
瞬间完成 定位和夹紧
重复定位精度：3μm 整体不锈钢制
高精度重复定位功能
重复定位精度：3μm
夹紧器与专用套组合进行使用。
在定位对象物上安装专用套。
夹紧功能
夹紧力约为 0.7kN ～ 9.0kN
气压和自锁专用弹簧实施夹紧。
根据实际的使用用途可以选择夹紧力。
机械自锁 (安全) 功能
(气压降为零时也能保持一定的夹紧力)
即使在夹紧过程中发生停电，供气被切断等突发事件，内置的
机械额式自锁用弹簧也能保持一定的夹紧力，确保安全。
（有关保持力的详情请参照“气压为零时的夹紧保持力”。）
※定位时需要供给最低使用气压以上的气压
型号表示：
规格：
喷气清洁功能和着座确认功能
通过喷气清洁功能能有效清除切削粉尘等异物。
着座面设有喷气口，与气密检测装置配合使用，
可以实现着座确认。
改善装卡作业，提高生产效率
托盘快换装置可瞬间实现高精度重复定位＋夹紧。（无需确认托盘或夹具更换后的精度）
无需进行固定、定位和精度检查，不存在因操作人员而产生的差异，可实现快速而简便的托盘与夹具的更换。
型号表示：
| 型号 | SWT0010-M□ | SWT0020-M□ | SWT0030-M□ | SWT0050-M□ | SWT0080-M□ | ||
| 重复定位精度 | mm | 0.003 | |||||
| 全行程 | mm | 2.8 | 3.4 | 3.4 | 4.0 | 4.5 | |
| 提升行程 | mm | 1.0 | |||||
| 夹具托盘装卡时的容许偏心量※8 | mm | 1.0 | 1.0 | 1.5 | 1.5 | 1.5 | |
| 最大承载重量 ※9 | kg | 200 | 400 | 600 | 800 | 1200 | |
| 夹紧器容量 ※7 cm3 | 夹紧时 | 1.79 | 3.88 | 6.14 | 11.33 | 20.58 | |
| 释放时 | 1.98 | 4.27 | 6.68 | 12.47 | 22.62 | ||
| 气压为零时的保持力 ※7 ※10 | kN | 0.4 | 0.7 | 1.0 | 1.2 | 1.5 | |
| 最高使用压力 | MPa | 1.0 | |||||
| 最低使用压力 | MPa | 0.35 | |||||
| 耐压 | MPa | 1.5 | |||||
| 喷气清洁用气压 | MPa | 0.4~0.5 | |||||
| 使用温度 | ℃ | 0~70 | |||||
| 使用流体 | 干燥空气 | ||||||
| 重量 ※7 | kg | 0.25 | 0.5 | 0.8 | 1.3 | 2.5 | |
※ 7. 规格中数据表示 1 台夹紧器的数据。
※ 8. 仅使用锥销时，请参考第 102 页的设计注意事项 6 ) 「不使用削边套时请另行设置导向机构」
※ 9. 最大承载重量与使用夹紧器数量无关，托盘为水平姿势 (水平放置) 情况下可以定位的再大承载重量。
承载重量(夹具) 应考虑提升力，决定释放用气压。
(承载重量应控制在提升力 (夹紧器台数 × 提升力) 的 80％以下。)
托盘以垂直姿势 (壁挂式) 使用的情况下，请参照第 101页。
※ 10. 表示气压为 0MPa 时的保持力，并非满足规格值。

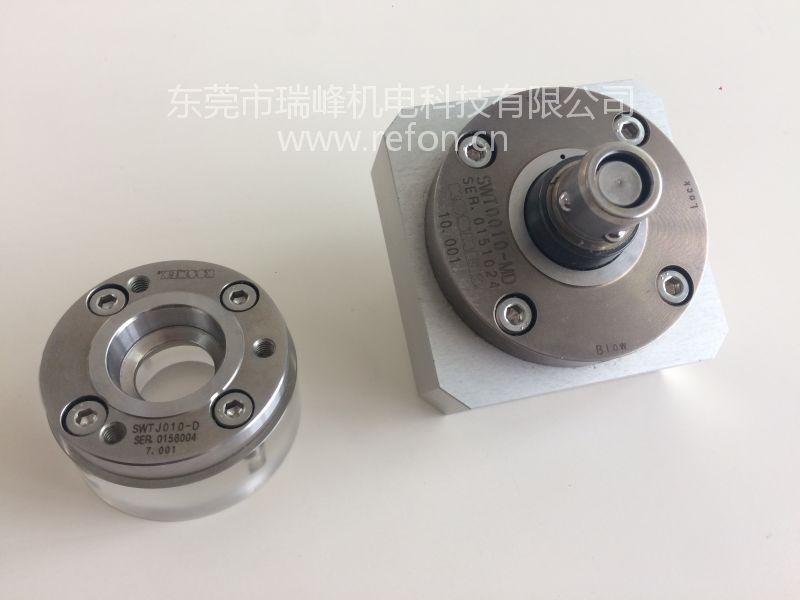

实物图：
