KOSMEK考世美气动托盘快换系统定位夹紧缸WVS0100-MD配法兰式套VSJ100-C 高夹紧力、高精度、带定位功能
品牌：KOSMEK考世美
规格型号：WVS0100-MD，VSJ100-C
性能简述：日本KOSMEK考世美株式会社高能力气动托盘快换系统定位夹紧缸WVS0100-MD配法兰式套VSJ100-C 高夹紧力、高精度、带定位，具有媲美液压夹紧器的强劲的夹紧力！ 备有 4 个规格的本体尺寸，
咨询热线：
15818598199
详细介绍
日本KOSMEK考世美株式会社高能力气动托盘快换系统定位夹紧缸WVS0100-MD配法兰式套VSJ100-C
高夹紧力、高精度、带定位，具有媲美液压夹紧器的强劲的夹紧力！
备有 4 个规格的本体尺寸，夹紧力分别为 ：4kN / 6kN / 10kN / 16kN
通过内置的机械式自锁装置实现 强劲的保持力，可产生与液压式托盘夹紧系统同等的夹紧力。
无液压化
通过使用与液压式夹紧器系列同等夹紧力的高能力气动夹紧器系列实现工装夹具系统的无液压化。
高刚性
内置机械式自锁机构所产生的强劲的保持力，能发挥出液压式托盘快换系统同等以上的高刚性。
托盘通用化
安装在托盘侧的托盘快换系统专用套(VSB/VSJ) 能与液压式托盘快换系统通用。 液压式托盘快换系统 (VS/VT) 能与 WVS 气动托盘快换系统可以实现托盘通用化。
节能
即使在低气压区域也能发挥强劲的夹紧力。无需空气增压器。
重复定位功能
重复定位精度 ：3μm
无需在加工设备上进行夹具的定位精度检查。
夹紧功能
夹紧力约为 2 .4kN ~ 15 . 7kN。
由气压、倍力机构、自锁专用弹簧实施强劲夹紧。
机械自锁 (安全) 功能
(气压降为零时也能保持一定的夹紧力)
即使在夹紧过程中发生停电，停气等突发事件，内置的机械自锁用弹簧也能保持夹紧状态， 确保安全。
(有关保持力的详情请参照“气压为零时的 夹紧保持力 ”。)
喷气清洁功能和着座确认功能
通过喷气清洁功能可有效清除切削粉尘等异物。
着座面设有喷气口，与气密检测装置配合使用，可以实现着座确认。
规格参数
实物图
高夹紧力、高精度、带定位，具有媲美液压夹紧器的强劲的夹紧力！
备有 4 个规格的本体尺寸，夹紧力分别为 ：4kN / 6kN / 10kN / 16kN
通过内置的机械式自锁装置实现 强劲的保持力，可产生与液压式托盘夹紧系统同等的夹紧力。
无液压化
通过使用与液压式夹紧器系列同等夹紧力的高能力气动夹紧器系列实现工装夹具系统的无液压化。
高刚性
内置机械式自锁机构所产生的强劲的保持力，能发挥出液压式托盘快换系统同等以上的高刚性。
托盘通用化
安装在托盘侧的托盘快换系统专用套(VSB/VSJ) 能与液压式托盘快换系统通用。 液压式托盘快换系统 (VS/VT) 能与 WVS 气动托盘快换系统可以实现托盘通用化。
节能
即使在低气压区域也能发挥强劲的夹紧力。无需空气增压器。
重复定位功能
重复定位精度 ：3μm
无需在加工设备上进行夹具的定位精度检查。
夹紧功能
夹紧力约为 2 .4kN ~ 15 . 7kN。
由气压、倍力机构、自锁专用弹簧实施强劲夹紧。
机械自锁 (安全) 功能
(气压降为零时也能保持一定的夹紧力)
即使在夹紧过程中发生停电，停气等突发事件，内置的机械自锁用弹簧也能保持夹紧状态， 确保安全。
(有关保持力的详情请参照“气压为零时的 夹紧保持力 ”。)
喷气清洁功能和着座确认功能
通过喷气清洁功能可有效清除切削粉尘等异物。
着座面设有喷气口，与气密检测装置配合使用，可以实现着座确认。
改善装卡作业，提高生产效率
托盘快换系统可瞬间实现高精度重复定位＋夹紧。
(无需确认托盘或夹具更换后的精度)
无需进行固定、定位和精度检查，不存在因操作人员而产生的差异，可实现快速而简便的托盘与夹具的更换。
机外装卡，提高设备的运转效率。
采用托盘快换系统，能快速更换已在机器外装卡完成的托盘和夹具，从而大大缩短了停机时间。
实现托盘通用化，最适用于多品种小批量生产。
在加工中心上的应用范例
・加工中心与托盘快换系统的组合，能实现多种工件、多种夹具的通用化！
・托盘快换系统的高精度重复定位＋夹紧，可以缩短装卡时间。
・通用化程度的提高可有效控制夹具的放置空间及所需加工中心的台数。
安装在转台上的范例
・加工中心与托盘快换系统的组合，能实现多种工件、多种夹具的通用化！
・托盘快换系统的高精度重复定位＋夹紧，可以缩短装卡时间。
・通用化程度的提高可有效控制夹具的放置空间及所需加工中心的台数。
・ 转台与托盘快换系统的组合，能实现多种工件、多种夹具的通用化！
・ 托盘与转台工作台间选用零反作用力型自动连接器(请参照JVC/JVD、JVE/JVF)，可实现夹具侧的液压、气压和冷却液的供给。
可根据使用环境选用WVS型或VS(VT)型托盘快换系统
型号表示
安装在托盘侧的嵌入式套(VSB/VSJ)能与WVS和液压快换系统夹紧器(VS/VT)通用。
安装有WVS快换系统的设备与安装有液压快换系统(VS/VT)的设备能实现托
盘的共用，所以可根据使用环境选择最适合的托盘快换系统。
规格参数
| 型号 | WVS0040-M□ | WVS0060-M□ | WVS0100-M□ | WVS0160-M□ | ||
| 重复定位精度 | mm | 0.003 | ||||
| 全行程 | mm | 3.4 | 3.4 | 4.0 | 4.5 | |
| 提升行程 | mm | 1.0 | ||||
| 夹具托盘装卡时的容许偏心量 | mm | 1.0 | 1.5 | 1.5 | 1.5 | |
| 最大承载重量 ※8 | kg | 300 | 600 | 1000 | 1500 | |
| 夹紧器容量※7 cm3 | 夹紧时 | 8.76 | 13.56 | 26.10 | 51.52 | |
| 释放时 | 9.41 | 14.75 | 28.01 | 54.51 | ||
| 气压为零时的保持力※7 ※9 | kN | 0.8 | 1.4 | 1.8 | 2.2 | |
| 最高使用压力 | MPa | 0.5 | ||||
| 最低使用压力 | MPa | 0.25 | ||||
| 耐压 | MPa | 0.75 | ||||
| 喷气清洁用气压 | MPa | 0.4 ~ 0.5 | ||||
| 使用温度 | ℃ | 0 ~ 70 | ||||
| 使用流体 | 干燥空气 | |||||
| 重量※7 | kg | 0.7 | 1.0 | 1.8 | 3.5 | |

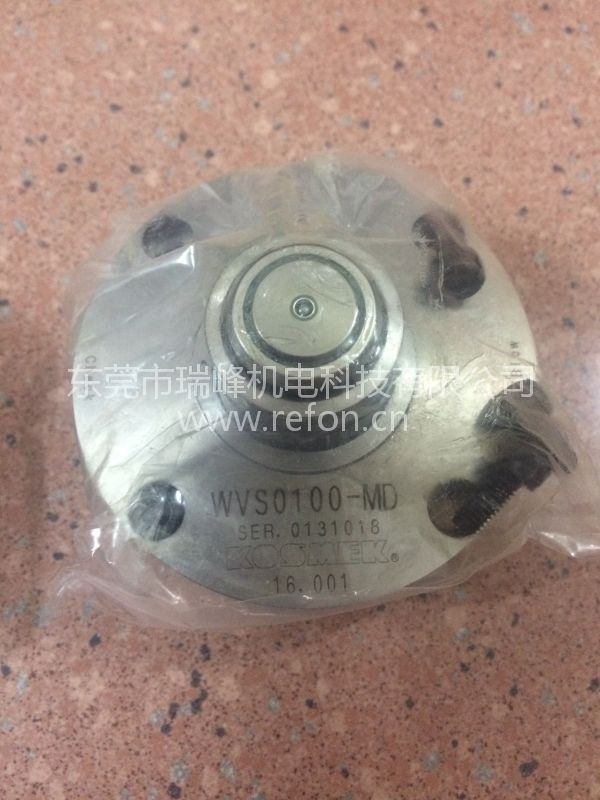

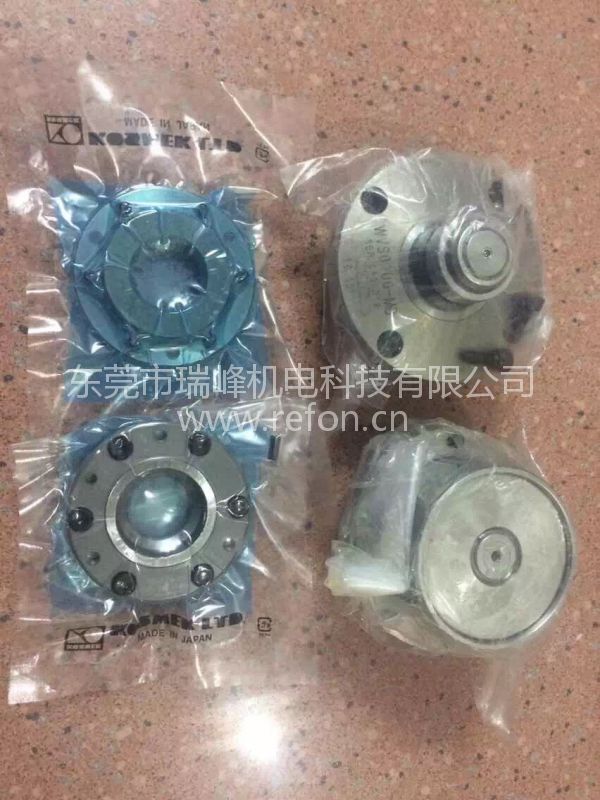

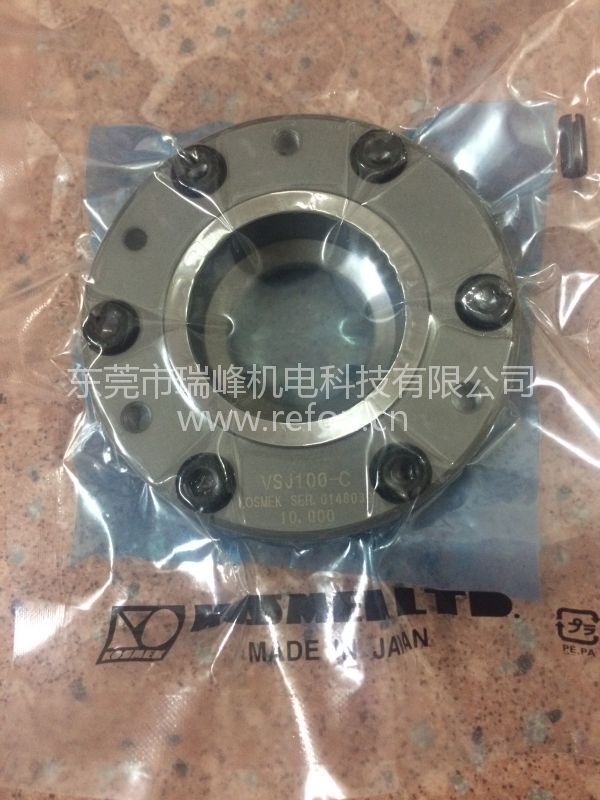

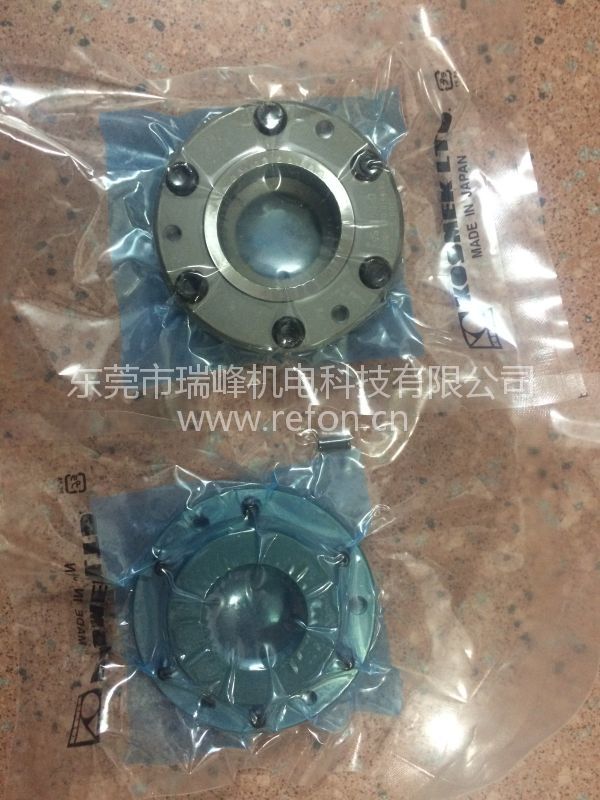

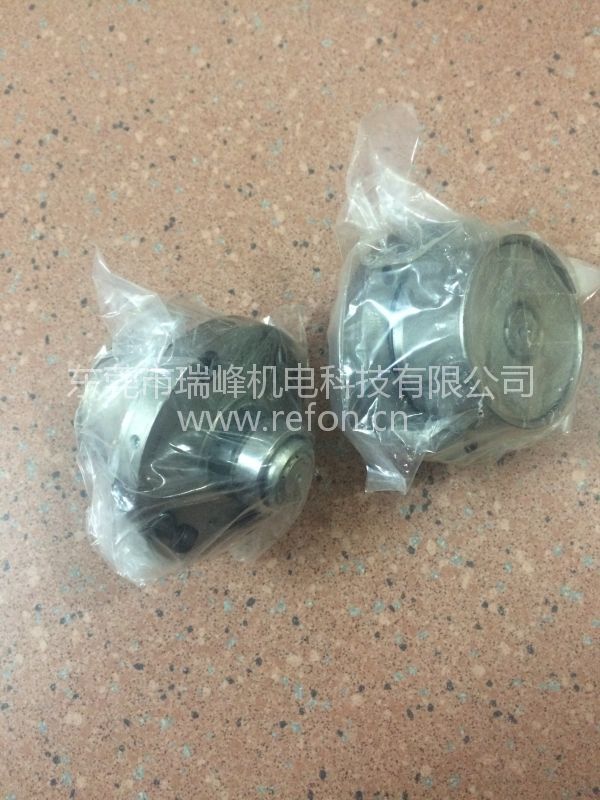

实物图
