首页 > 产品中心 > 工件夹持与定位 > 杠杠缸（连杆式夹紧器） >

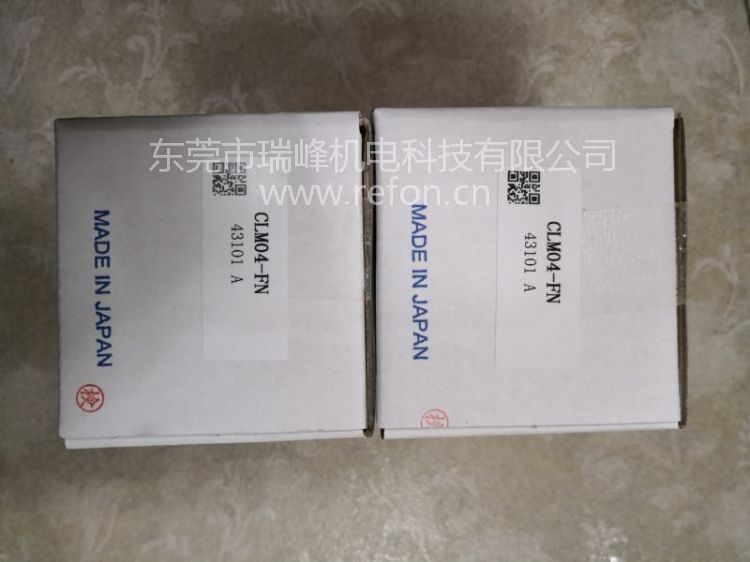

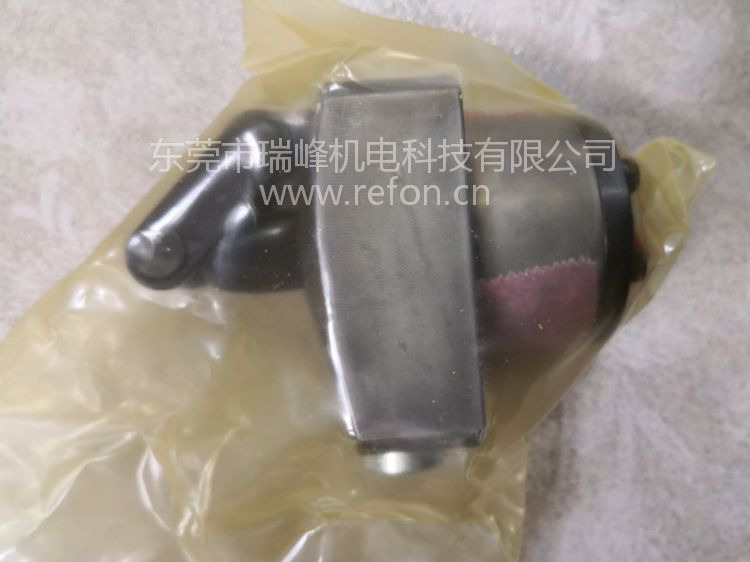

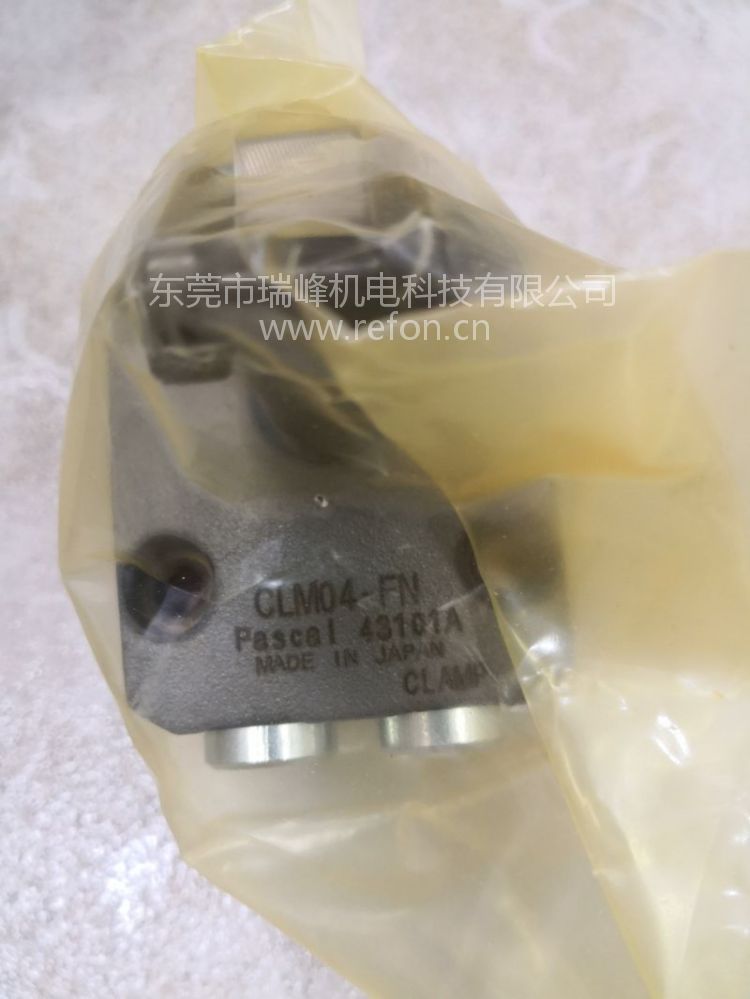

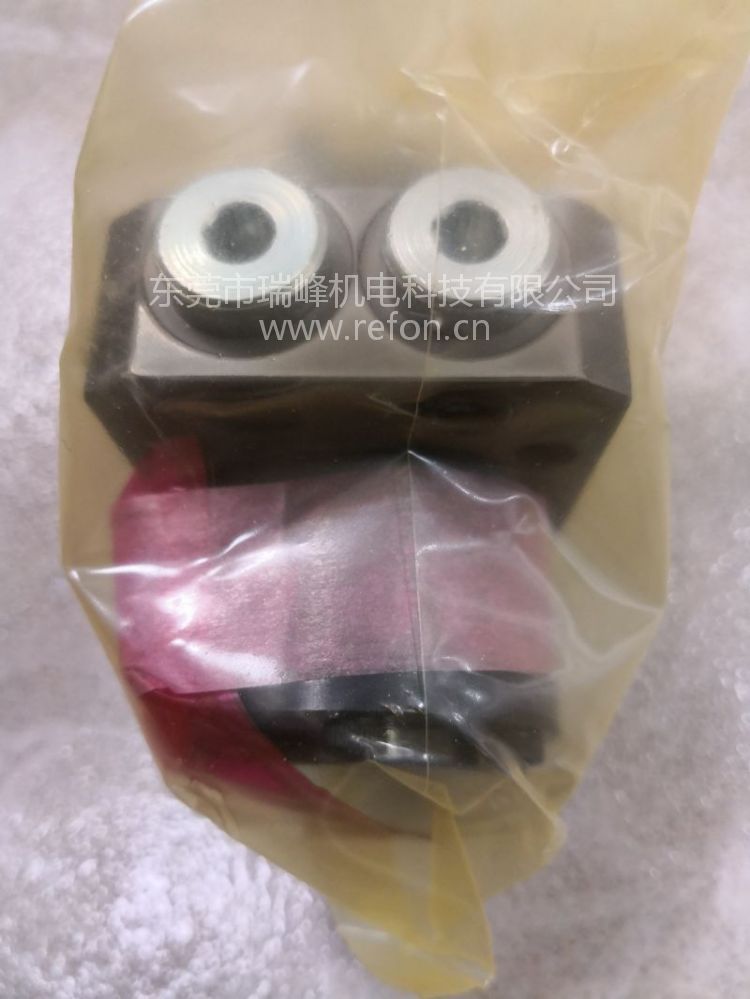

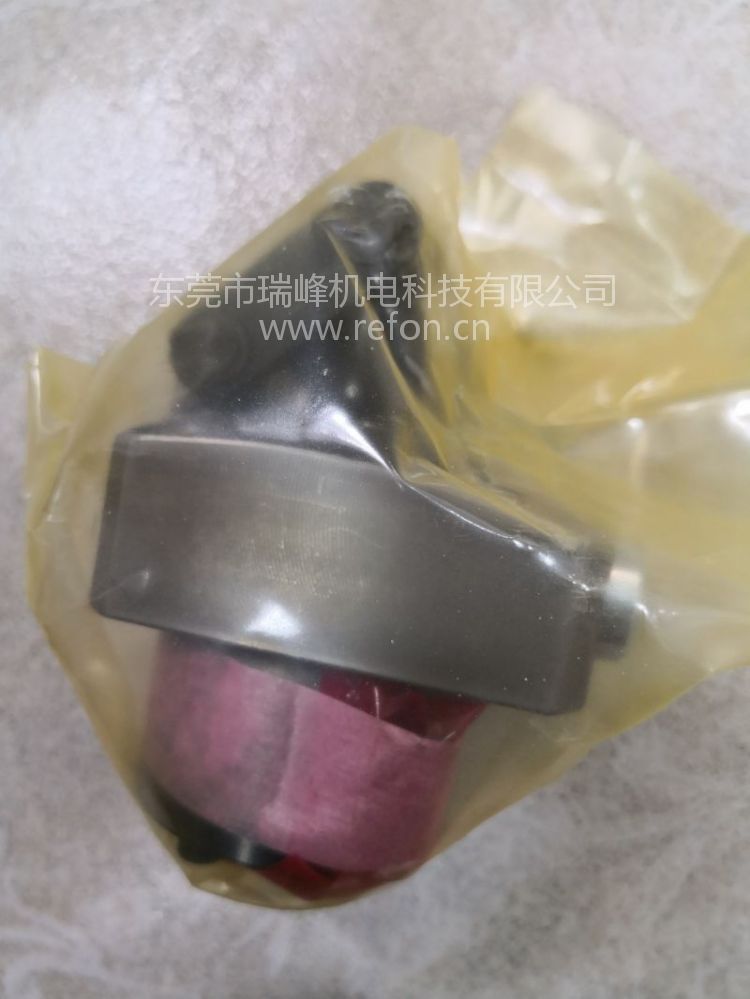

PASCAL帕斯卡连杆式夹紧器CLM04-FN、CLM03、CLM06、 CLM10、CLM16
品牌：日本PASCAL帕斯卡
规格型号：CLM04-FN、CLM03、CLM06、 CLM10、CLM16
性能简述：日本PASCAL帕斯卡连杆式夹紧器CLM04-FN、CLM03、CLM06、 CLM10、CLM16
咨询热线：
15818598199
详细介绍
日本PASCAL帕斯卡连杆式夹紧器CLM04-FN、CLM03、CLM06、 CLM10、CLM16
| 型 号 | CLM03 | CLM04 | CLM05 | CLM06 | CLM10 | CLM16 | ||
| 油缸能力 (油压为7MPa时) | kN | 3.2 | 3.7 | 5.0 | 6.7 | 11.1 | 16.6 | |
| 油缸内径 | mm | 24 | 26 | 30 | 35 | 45 | 55 | |
| 主杆径 | mm | 10 | 12 | 14 | 16 | 20 | 22 | |
| 油缸面积 (夹紧) | cm2 | 4.5 | 5.3 | 7.1 | 9.6 | 15.9 | 23.8 | |
| 全行程 | mm | 18.5 | 20.5 | 23.5 | 26 | 29.5 | 35 | |
| 夹紧行程 ※ | mm | 16 | 17.5 | 20.5 | 23 | 26.5 | 32 | |
| 行程余量 | mm | 2.5 | 3 | 3 | 3 | 3 | 3 | |
| 最大流量 | L/min | 0.8 | 1.1 | 1.7 | 2.6 | 5.1 | 9.1 | |
| 油缸容量 | 夹紧 | cm3 | 8.4 | 10.9 | 16.6 | 25.0 | 46.9 | 83.2 |
| 放松 | cm3 | 6.9 | 8.6 | 13.0 | 19.8 | 37.7 | 69.9 | |
| 质 量 | CLM □ - □T、C | kg | ‒ | 0.7 | 1.1 | 1.4 | 2.3 | 3.2 |
| CLM □ - □ B、N | kg | 0.5 | 0.6 | 0.9 | 1.2 | 2.0 | 3.0 | |
| 安装螺栓推荐紧固扭矩 (强度分类12.9) | N･m | 3.5 | 7 | 7 | 12 | 12 | 29 | |
