PASCAL帕斯卡杠杆缸CLU04-LE、CLU04-RE、CLU06-L、CLU06-R、CLU16-F

品牌：日本PASCAL帕斯卡

规格型号：CLU04-LE、CLU04-RE、CLU06-L、CLU06-R、CLU16-F

性能简述：日本PASCAL帕斯卡杠杆缸CLU04-LE、CLU04-RE、CLU06-L、CLU06-R、CLU16-F 双动型连杆式夹紧器 油压夹紧 油压放松 型号表示 CLU杠杆缸型号说明 参数规格 型 号 CLU02 CLU04 CLU06 CLU10 CLU16 CLU25 油缸

咨询热线： 15818598199
详细介绍 日本PASCAL帕斯卡杠杆缸CLU04-LE、CLU04-RE、CLU06-L、CLU06-R、CLU16-F 双动型连杆式夹紧器 油压夹紧 油压放松

型号表示
CLU杠杆缸型号说明
参数规格
型    号 CLU02 CLU04 CLU06 CLU10 CLU16 CLU25
油缸能力 (油压为7MPa时) kN 3.4 5.0 6.7 10.6 17.2 26.9
油缸内径 mm 25 30 35 44 56 70
主杆径 mm 12 14 14 16 22.4 28
油缸面积 (夹紧) cm2 4.9 7.1 9.6 15.2 24.6 38.5
全行程 mm 20.5 23.5 26 29.5 36 45
夹紧行程 mm 17.5 20.5 23 26.5 33 42
行程余量 mm 3 3 3 3 3 3
最大流量 L/min 1.0 1.6 2.6 4.7 9.5 18.9
油缸容量 夹紧 cm3 10.0 16.7 25.0 44.8 88.6 173.3
放松 cm3 7.7 13.0 21.0 38.9 74.5 145.5
质    量 kg 0.7 1.0 1.4 2.3 4.0 7.4
安装螺栓推荐紧固扭矩 (强度分类12.9) N · m 7 7 12 29 57 100

产品实拍图

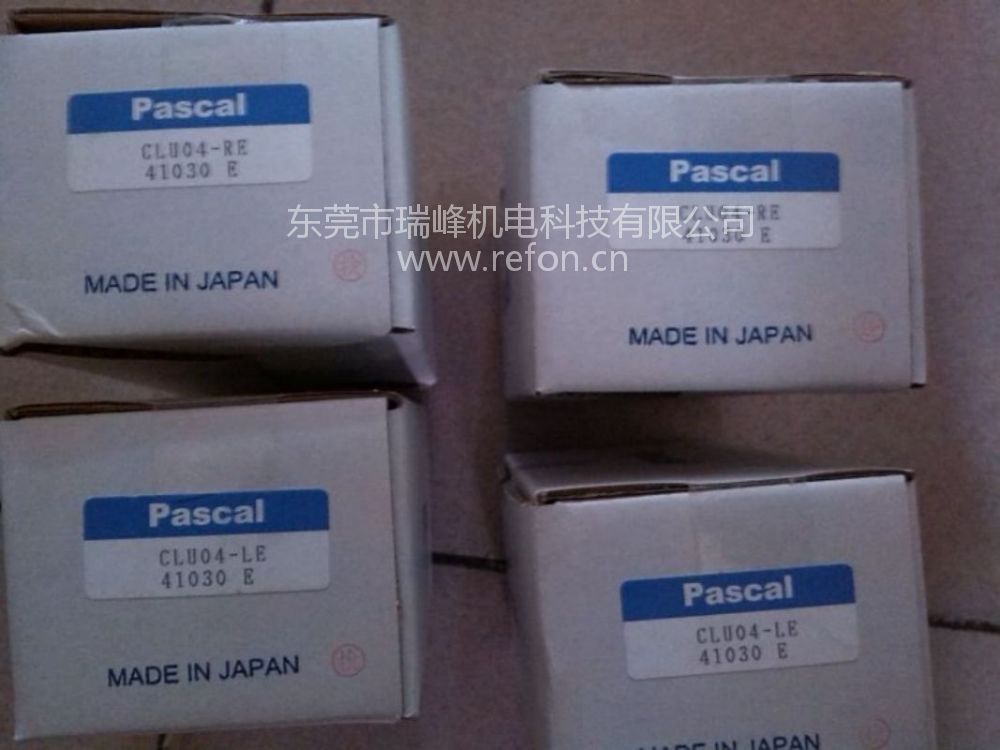

CLU04-LE外包装

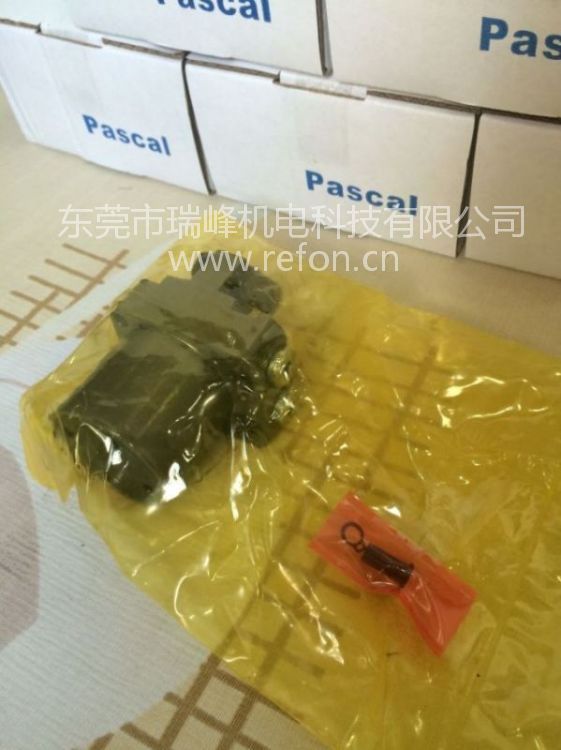

日本PASCAL杠杆缸CLU04

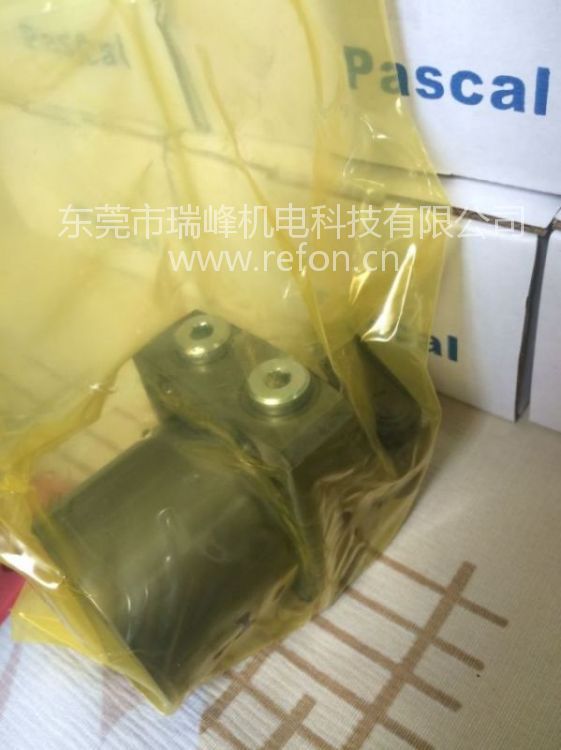

PASCAL帕斯卡杠杆缸CLU04-L、CLU04-RE、CLU06-L、CLU06-R、CLU16-F 侧面

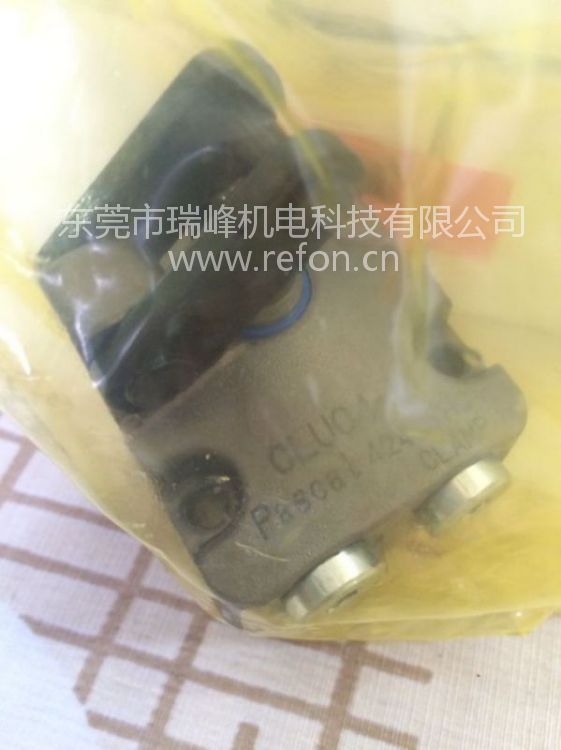

PASCAL帕斯卡杠杆缸CLU06-L正面实拍图
