首页 > 产品中心 > 工件夹持与定位 > 杠杠缸（连杆式夹紧器） >
KOSMEK考世美复动油压杠杆缸LKA0550-CC替代旧型号LK0550-GC，LKA0480-CL、LKA0650-SR、LKA0900-SC
品牌：KOSMEK考世美
规格型号：LKA0550-CC，LK0550-GC，LKA0480-CL，LKA0650-SR，LKA0900-SC
性能简述：KOSMEK考世美复动油压杠杆缸LKA0550-CC替代旧型号LK0550-GC，LKA0480-CL、LKA0650-SR、LKA0900-SC 油压复动杠杆式夹紧器 低压 (0.5～7MPa) 高能力·紧凑型 紧凑型设计 法兰安装面下部小化设计，比本
咨询热线：
15818598199
详细介绍
KOSMEK考世美复动油压杠杆缸LKA0550-CC替代旧型号LK0550-GC，LKA0480-CL、LKA0650-SR、LKA0900-SC
型号表示
规格参数

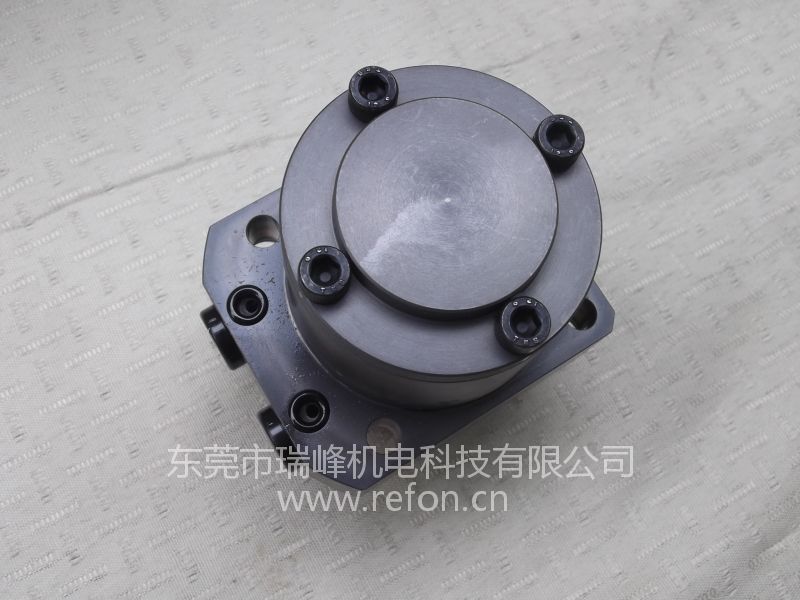

实物图
油压复动杠杆式夹紧器
低压 (0.5～7MPa)
高能力·紧凑型
紧凑型设计
法兰安装面下部小化设计，比本公司传统产品紧凑40%
适合于夹具的紧凑化・轻量化。
通过夹紧器的紧凑化设计，「内油路可以开到夹紧器下方」「解决干涉现象」等，使夹具的设计更加简便。
高强度支点部位
杠杆支点部位与煅造本体呈一体化结构，使体积更加紧凑化。
而且采用了独特的锻造工艺，实现了最高强度。
3种压板夹紧方向可选
自配管方向观看，L：左、C：中央、R：右。压板的安装方向可选择 3 个方向。
优异的防止冷却液侵入结构
通过采用专用的防尘设计，即使对高压冷却液也具有很高的密封性能。
使用高性能的耐腐蚀防尘材料，即使长期使用氯系冷却液也不会降低起密封性能。
容许偏心量大
追加了可应对更大偏心量的高强度链接板 (选配件 )，进一步充实了产品系列。
可以直接安装的速度控制阀
可以在板式配管时 (配管方式：C 型 ) 将带有排气功能的速度控制阀 (由用户另行购买 )
直接安装于夹紧器法兰上。
型号表示
规格参数
| 型号 | LKA0360 | LKA0400 | LKA0480 | LKA0550 | |||
|
5 选择无符号时 |
夹紧器面积 | cm2 | 4.52 | 5.31 | 7.07 | 9.62 | |
| 夹紧力(计算公式)※1 |
kN |
 5.90 × P L-14.5 |
 7.64 × P L-16 |
 11.76 × PL-18.5 |
F=  |
||
| 夹紧器容量 cm3 | 夹紧时 | 8.4 | 10.9 | 16.6 | 25.0 | ||
| 释放时 | 6.9 | 8.6 | 13.0 | 19.8 | |||
|
5 选择D/M/N时 |
夹紧器面积 | cm2 | 4.02 | 4.18 | 5.53 | 8.08 | |
| 夹紧力 ( 计算公式 )※1 |
kN |
 5.24 × P L-14.5 |
 6.02 × P L-16 |
 9.20 × P L-18.5 |
F=  |
||
| 夹紧器容量 cm3 | 夹紧时 | 7.4 | 8.6 | 13.0 | 21.0 | ||
| 释放时 | 6.9 | 8.6 | 13.0 | 19.8 | |||
| 夹紧器内径 ※2 | mm | 24 | 26 | 30 | 35 | ||
| 活塞杆径 ※2 | mm | 10 | 12 | 14 | 16 | ||
| 全行程 | mm | 18.5 | 20.5 | 23.5 | 26 | ||
| 夹紧行程 | mm | 16 | 17.5 | 20.5 | 23 | ||
| 行程余量 | mm | 2.5 | 3 | 3 | 3 | ||
| 最高使用压力 | MPa | 7.0 | |||||
| 最低动作压力※3 | MPa | 0.5 | |||||
| 耐压 | MPa | 10.5 | |||||
| 使用温度 | ℃ | 0~70 | |||||
|
重量※4 kg |
5 选择无符号时 | 0.5 | 0.6 | 1.0 | 1.3 | ||
| 5 选择D时 | 0.5 | 0.7 | 1.0 | 1.3 | |||
| 5 选择M/N时 | 0.6 | 0.8 | 1.3 | 1.6 | |||
| 型号 | LKA0650 | LKA0750 | LKA0900 | LKA1050 | |||
|
5 选择无符号时 |
夹紧器面积 | cm2 | 15.9 | 23.8 | 36.3 | 50.3 | |
| 夹紧力(计算公式)※1 |
kN |
F=  |
F=  |
F= |
F=  |
||
| 夹紧器容量 cm3 | 夹紧时 | 46.9 | 83.2 | 148.9 | 246.3 | ||
| 释放时 | 37.7 | 69.8 | 123.7 | 197.8 | |||
|
5 选择D/M/N时 |
夹紧器面积 | cm2 | 14.4 | 21.2 | 33.8 | 47.7 | |
| 夹紧力 ( 计算公式 )※1 |
kN |
F=  |
F=  |
F= |
F=  |
||
| 夹紧器容量 cm3 | 夹紧时 | 42.4 | 74.2 | 138.5 | 233.8 | ||
| 释放时 | 37.7 | 69.8 | 123.7 | 197.8 | |||
| 夹紧器内径 ※2 | mm | 45 | 55 | 68 | 80 | ||
| 活塞杆径 ※2 | mm | 20 | 22 | 28 | 35.5 | ||
| 全行程 | mm | 29.5 | 35 | 41 | 49 | ||
| 夹紧行程 | mm | 26.5 | 32 | 38 | 46 | ||
| 行程余量 | mm | 3 | 3 | 3 | 3 | ||
| 最高使用压力 | MPa | 7.0 | |||||
| 最低动作压力※3 | MPa | 0.5 | |||||
| 耐压 | MPa | 10.5 | |||||
| 使用温度 | ℃ | 0~70 | |||||
|
重量※4 kg |
5 选择无符号时 | 2.2 | 3.3 | 5.8 | 8.6 | ||
| 5 选择D时 | 2.3 | 3.4 | 5.9 | 8.7 | |||
| 5 选择M/N时 | 2.6 | 3.9 | 6.5 | 9.9 | |||

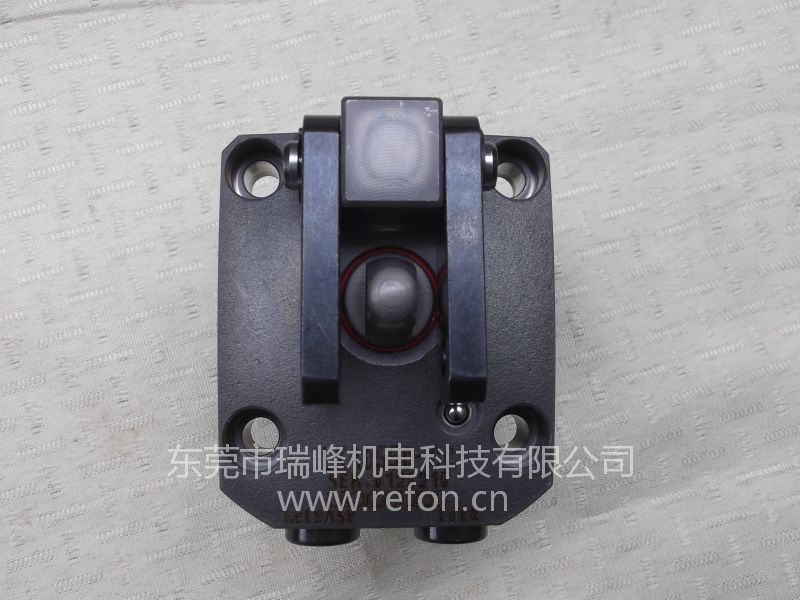

实物图
