首页 > 产品中心 > 工件夹持与定位 > 杠杠缸（连杆式夹紧器） >
日本PASCAL帕斯卡杠杆缸CLM04-LB、CLM04-FN、CLM04-RB连杆式夹紧器
品牌：PASCAL帕斯卡
规格型号：CLM04-LB、CLM04-FN、CLM04-RB
性能简述：PASCAL帕斯卡放松检测型杠杆缸CLM04-LB、CLM04-FN、CLM04-RB双动型 油压夹紧 油压放松 Sensing Link clamp 连杆式夹紧器 双动型 7 MPa model CLM 小巧检测型夹紧器完全能检测出工件的加载错误与设置错误
咨询热线：
15818598199
详细介绍
PASCAL帕斯卡放松检测型杠杆缸CLM04-LB、CLM04-FN、CLM04-RB双动型 油压夹紧 油压放松
Sensing Link clamp
连杆式夹紧器 双动型 7 MPa
model CLM
小巧检测型夹紧器完全能检测出工件的加载错误与设置错误。
能防止因误夹紧而造成的加工不良与刀具破损。
放松帕尔检测器与活塞杆连动，能检测出确切的放松终端，与推板连动可以实现生产 线的高速化。
由于检测器隐藏在内部所以能构成简单小巧的夹具。
能解消由于外置型检测器切屑堆积而产生的放松检测不良。
型号说明
参数规格
产品实拍图
Sensing Link clamp
连杆式夹紧器 双动型 7 MPa
model CLM
小巧检测型夹紧器完全能检测出工件的加载错误与设置错误。
能防止因误夹紧而造成的加工不良与刀具破损。
放松帕尔检测器与活塞杆连动，能检测出确切的放松终端，与推板连动可以实现生产 线的高速化。
由于检测器隐藏在内部所以能构成简单小巧的夹具。
能解消由于外置型检测器切屑堆积而产生的放松检测不良。
型号说明
参数规格
| 型 号 | CLM03 | CLM04 | CLM05 | CLM06 | CLM10 | CLM16 | ||
| 油缸能力 (油压为7MPa时) | kN | 3.2 | 3.7 | 5.0 | 6.7 | 11.1 | 16.6 | |
| 油缸内径 | mm | 24 | 26 | 30 | 35 | 45 | 55 | |
| 主杆径 | mm | 10 | 12 | 14 | 16 | 20 | 22 | |
| 油缸面积 (夹紧) | cm2 | 4.5 | 5.3 | 7.1 | 9.6 | 15.9 | 23.8 | |
| 全行程 | mm | 18.5 | 20.5 | 23.5 | 26 | 29.5 | 35 | |
| 夹紧行程 ※ | mm | 16 | 17.5 | 20.5 | 23 | 26.5 | 32 | |
| 行程余量 | mm | 2.5 | 3 | 3 | 3 | 3 | 3 | |
| 最大流量 | L/min | 0.8 | 1.1 | 1.7 | 2.6 | 5.1 | 9.1 | |
| 油缸容量 | 夹紧 | cm3 | 8.4 | 10.9 | 16.6 | 25.0 | 46.9 | 83.2 |
| 放松 | cm3 | 6.9 | 8.6 | 13.0 | 19.8 | 37.7 | 69.9 | |
| 质 量 | CLM □ - □T、C | kg | ‒ | 0.7 | 1.1 | 1.4 | 2.3 | 3.2 |
| CLM □ - □ B、N | kg | 0.5 | 0.6 | 0.9 | 1.2 | 2.0 | 3.0 | |
| 安装螺栓推荐紧固扭矩 (强度分类12.9) | N･m | 3.5 | 7 | 7 | 12 | 12 | 29 | |

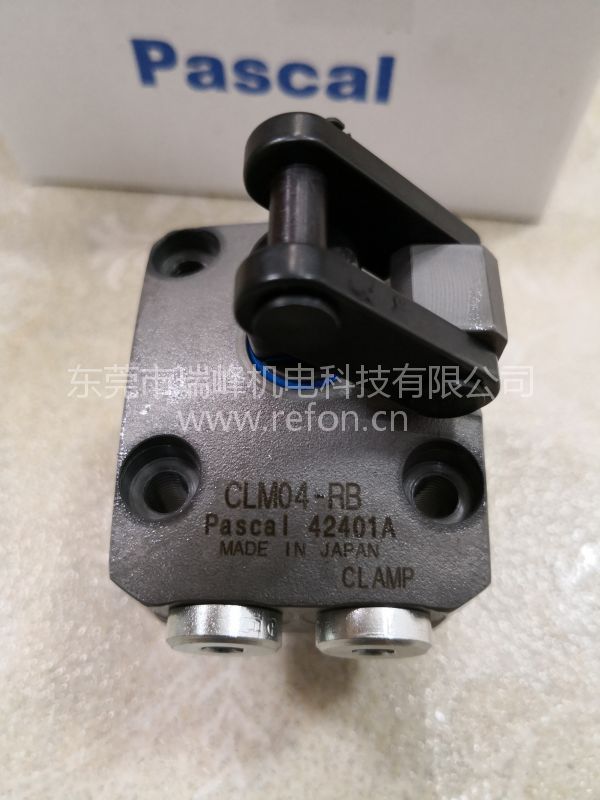

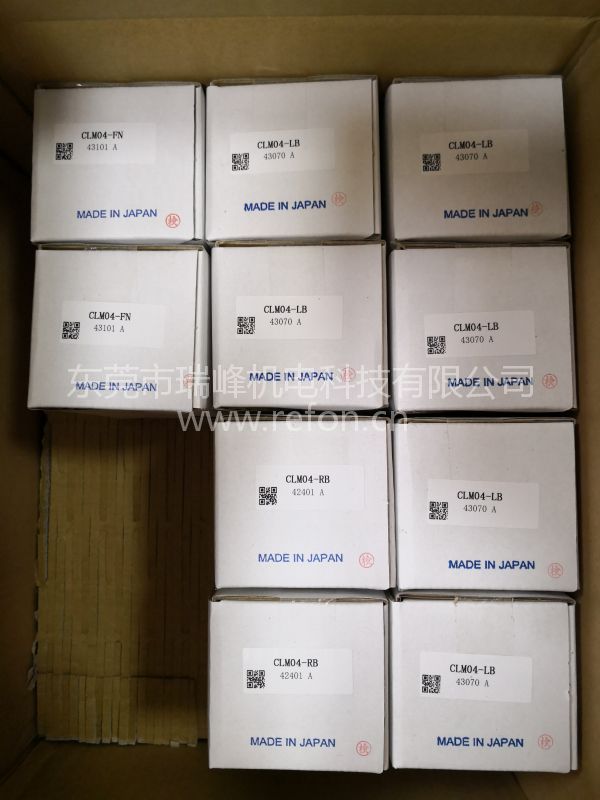

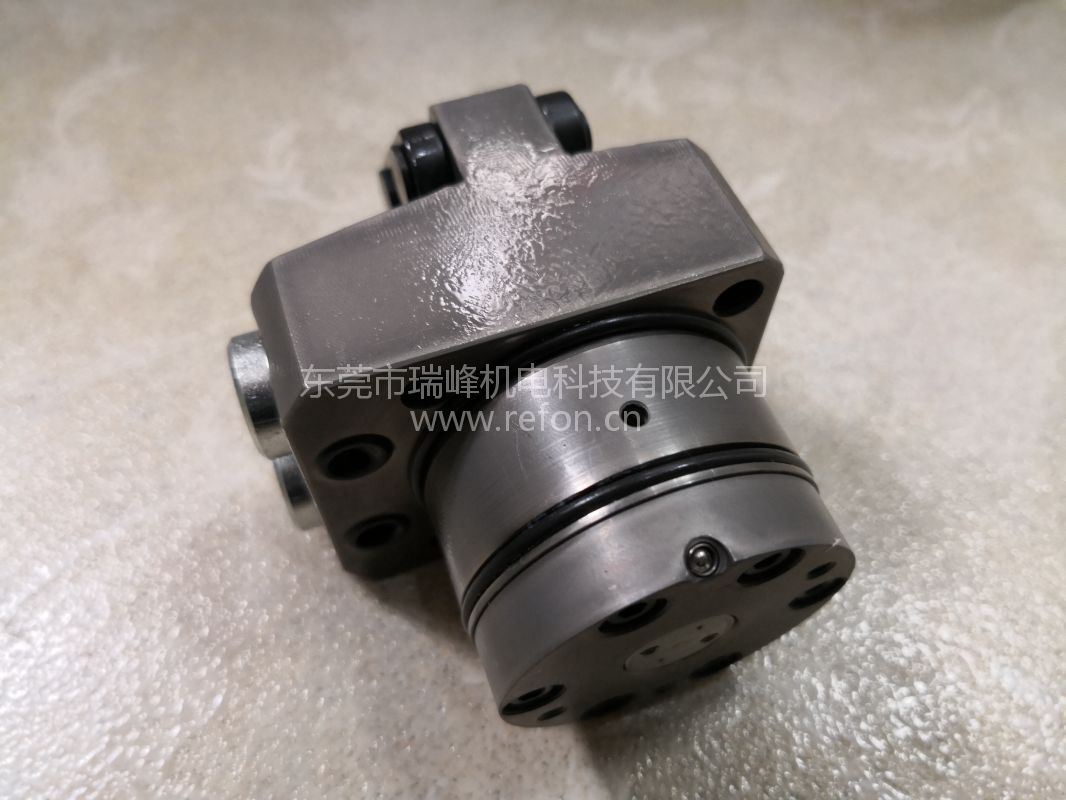

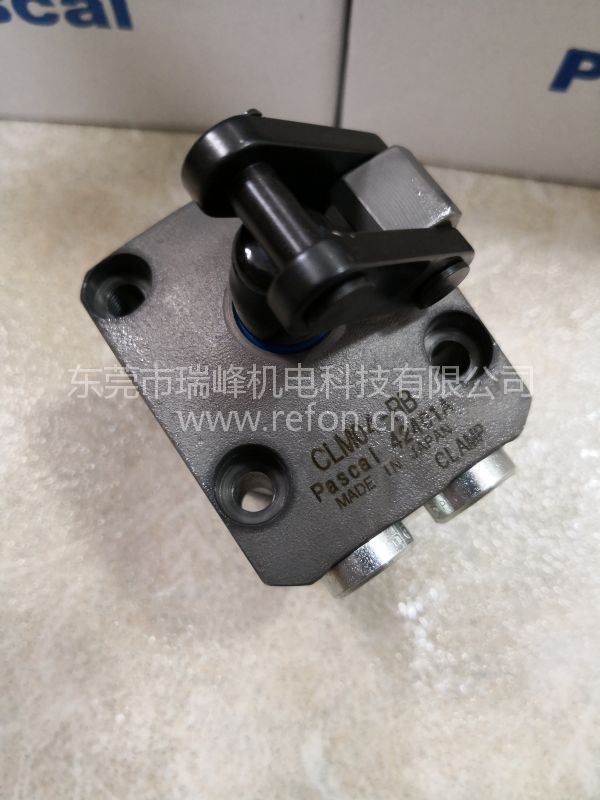

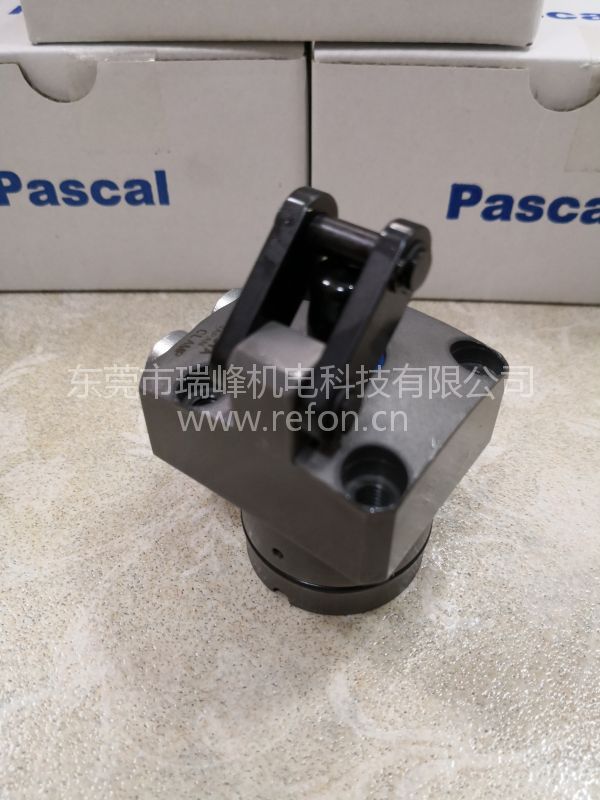

产品实拍图
