PASCAL帕斯卡气动杠杆缸CLX63-F、CLX32-L、CLX40-R、CLX50-RE

品牌：日本PASCAL帕斯卡

规格型号：CLX63-F、CLX32-L、CLX40-R、CLX50-RE

性能简述：PASCAL帕斯卡气动杠杆缸连杆式夹紧器CLX63-F、CLX32-L、CLX40-R、CLX50-RE 双动型气压夹紧 气压放松规格参数 型 号 CLX32 CLX40 CLX50 CLX63 气缸能力 (气压为0.5MPa时) N 400 630 980 1560 气缸内径 mm

咨询热线： 15818598199
详细介绍 日本原装进口PASCAL帕斯卡气动杠杆缸连杆式夹紧器CLX63-F、CLX32-L、CLX40-R、CLX50-RE
双动型 气压夹紧 气压放松
型号表示
帕斯卡CLX系列气动杠杆缸型号说明
规格参数
型    号 CLX32 CLX40 CLX50 CLX63
气缸能力 (气压为0.5MPa时) N 400 630 980 1560
气缸内径 mm 32 40 50 63
主杆径 mm 14 16 20 25
气缸面积 (夹紧) mm2 804 1257 1963 3117
全行程 mm 24 26 29.5 34.5
夹紧行程 mm 21 23 26.5 31.5
行程余量 mm 3 3 3 3
气缸容量 夹紧 cm3 19.3 32.7 57.9 107.5
放松 cm3 15.6 27.4 48.7 90.6
质    量 kg 0.39 0.54 0.92 1.44
安装螺栓推荐紧固扭矩 (强度分类12.9) N · m 4.0 4.0 5.9 5.9
夹紧臂的允许偏心量
 CLX型连杆式夹紧器因工件的形状关系，夹紧臂前端的夹紧点不 在活塞杆和夹紧臂的中心线上时，可以使用右图所示的偏心型夹 紧臂。
但偏心量请勿超过下表中的允许偏心量。如果使用超过允许偏心 量的夹紧臂，则连杆机构和活塞杆将承受很大的偏心负荷，从而 导致故障。
model CLX32                             为不可使用
气压
MPa		 允许偏心量    mm
夹紧臂长度 LH  mm
30 35 39 45 50 60 80 100
1.0         7 12 24 35
0.9       8 11 18 32 47
0.8     7 12 17 26 44 60
0.7   7 12 18 24 35 58 ↑
0.6 5 12 18 26 34 48 60 ↑
0.5 9 19 26 38 47 60 ↑ ↑
0.4 16 29 39 54 60 ↑ ↑ ↑
0.3 28 46 60 60 ↑ ↑ ↑ ↑
0.2 51 60 ↑ ↑ ↑ ↑ ↑ ↑
0.1 60 60 60 60 60 60 60 60
model CLX40   为不可使用
气压
MPa		 允许偏心量    mm
夹紧臂长度 LH  mm
33 35 42 50 60 80 100 120
1.0       6 13 26 39 53
0.9     5 11 20 36 53 70
0.8     9 17 28 49 70 80
0.7 3 6 15 25 39 65 80 ↑
0.6 7 11 23 36 53 80 ↑ ↑
0.5 14 18 33 51 73 ↑ ↑ ↑
0.4 23 29 50 73 80 ↑ ↑ ↑
0.3 38 47 77 80 ↑ ↑ ↑ ↑
0.2 67 80 80 ↑ ↑ ↑ ↑ ↑
0.1 80 80 80 80 80 80 80 80
model CLX50                             为不可使用
气压
MPa		 允许偏心量    mm
夹紧臂长度 LH  mm
38 45 50 60 80 100 120 140
1.0       10 24 37 51 65
0.9     7 16 33 50 67 85
0.8   7 12 23 44 66 87 100
0.7   12 19 33 59 86 100 ↑
0.6 8 20 28 45 79 100 ↑ ↑
0.5 14 30 41 63 100 ↑ ↑ ↑
0.4 24 45 60 90 ↑ ↑ ↑ ↑
0.3 41 70 92 100 ↑ ↑ ↑ ↑
0.2 74 100 100 ↑ ↑ ↑ ↑ ↑
0.1 100 100 100 100 100 100 100 100
model CLX63   为不可使用
气压
MPa		 允许偏心量    mm
夹紧臂长度 LH  mm
45 50 60 80 100 120 140 160
1.0     4 19 33 48 62 76
0.9     9 27 45 63 81 99
0.8   5 16 38 60 83 105 120
0.7   10 24 52 80 108 120 ↑
0.6 9 18 35 71 106 120 ↑ ↑
0.5 17 28 51 97 120 ↑ ↑ ↑
0.4 29 44 75 120 ↑ ↑ ↑ ↑
0.3 48 70 114 ↑ ↑ ↑ ↑ ↑
0.2 87 120 120 ↑ ↑ ↑ ↑ ↑
0.1 120 120 120 120 120 120 120 120
 产品实物图
日本PASCAL杠杆气缸CLX63-F铭牌

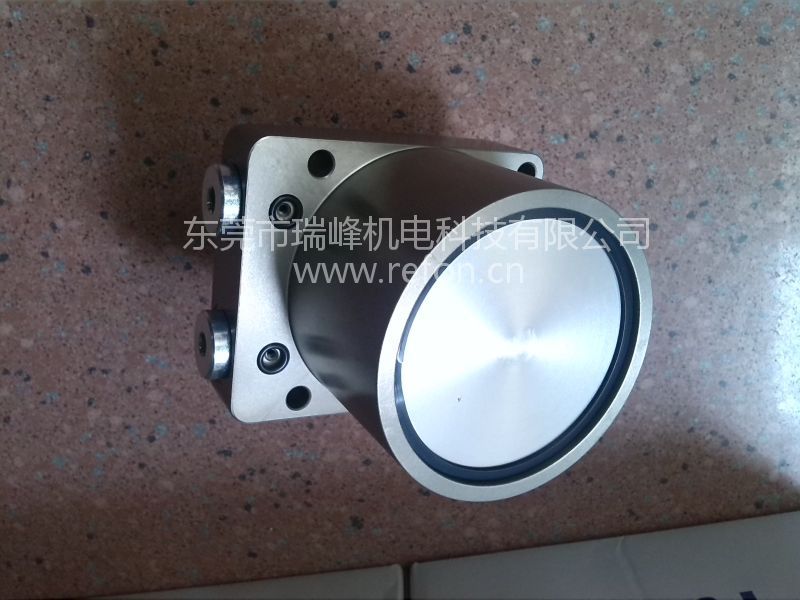

CLX63-F、CLX32-L、CLX40-R、CLX50的正面实拍图

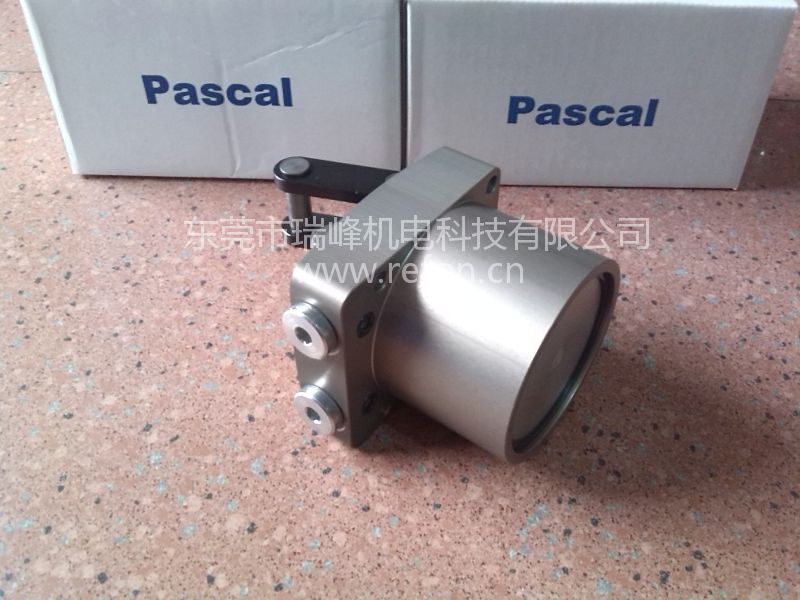

日本PASCAL气缸CLX32-L侧面实物图
PASCAL气动杠杆缸CLX32-L底部实拍图
