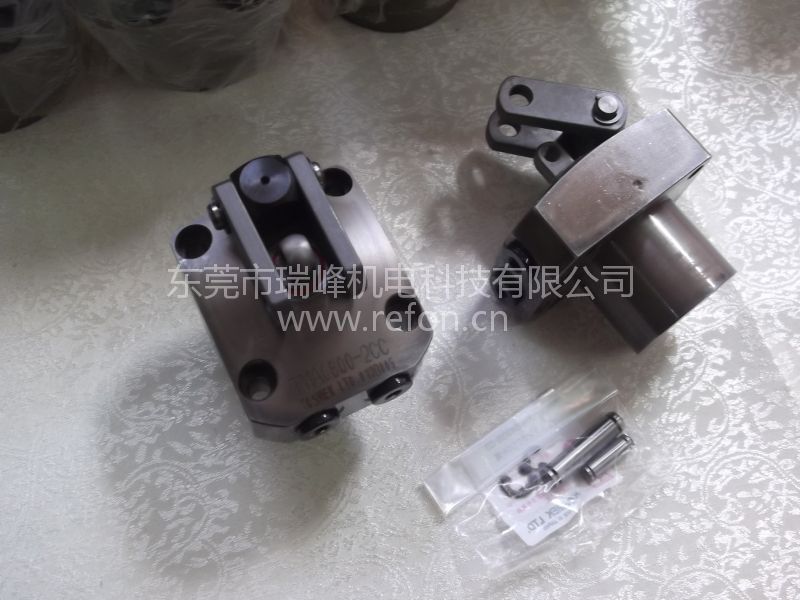

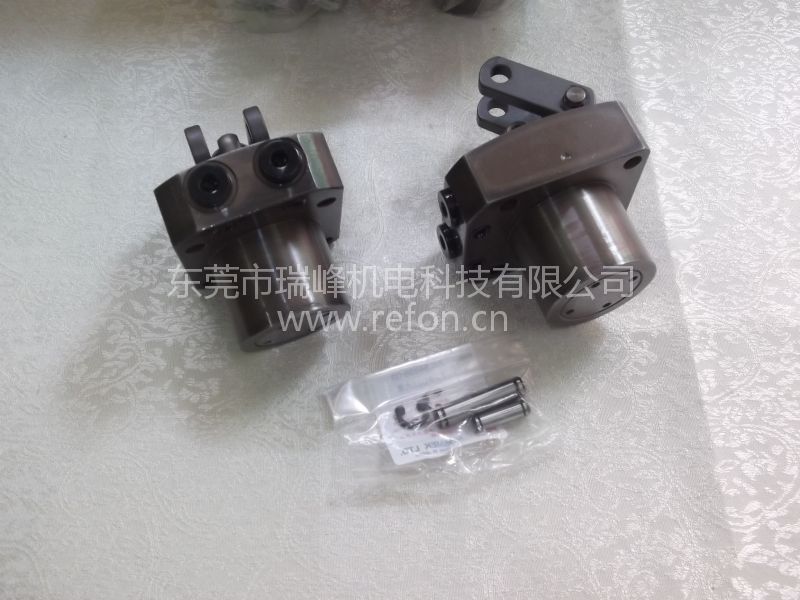

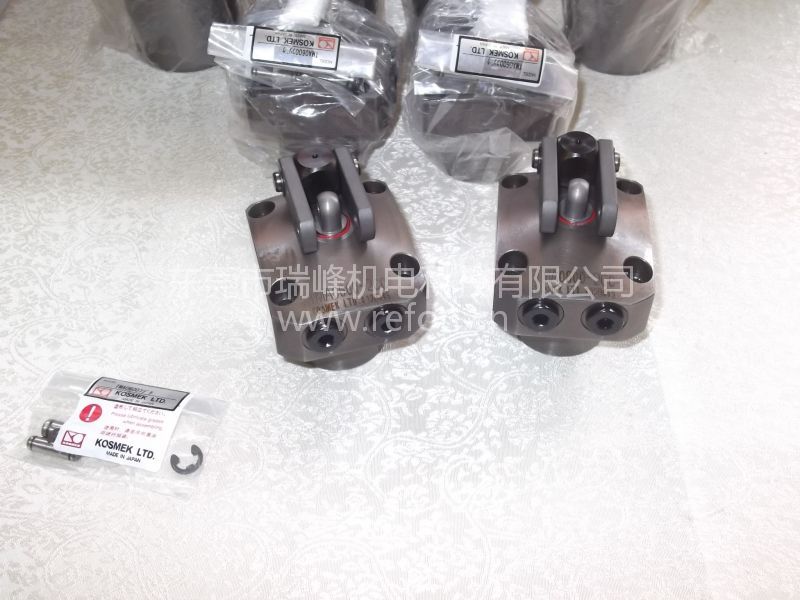

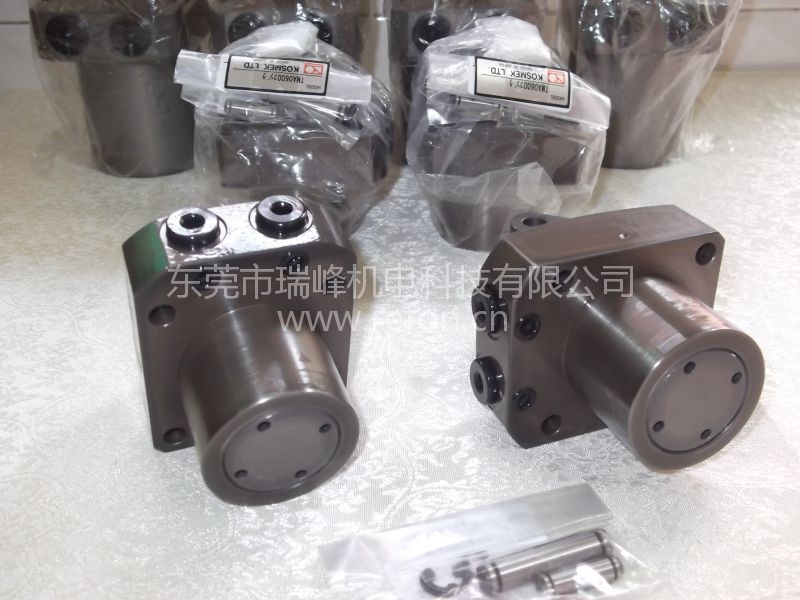

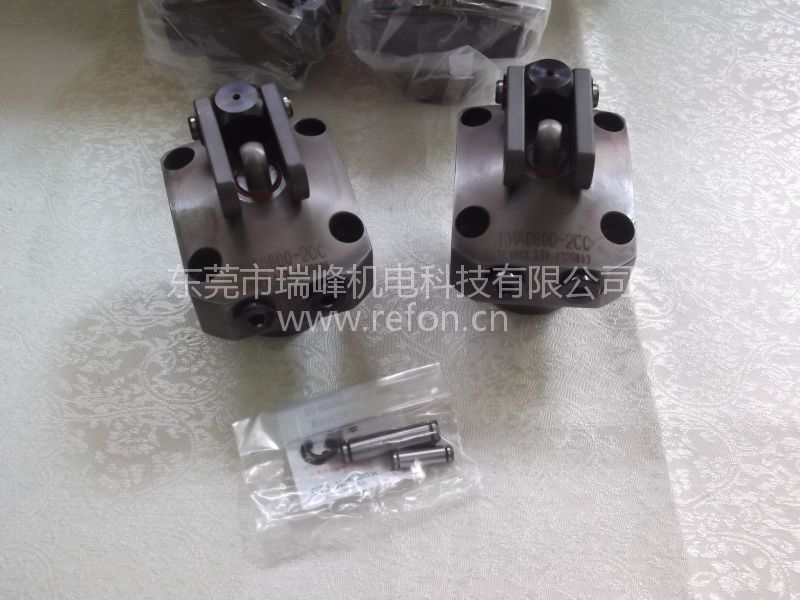

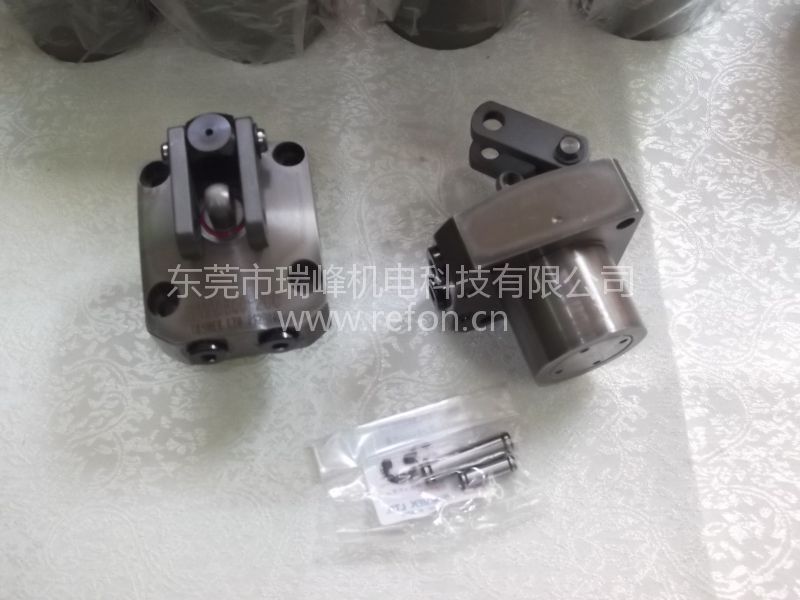

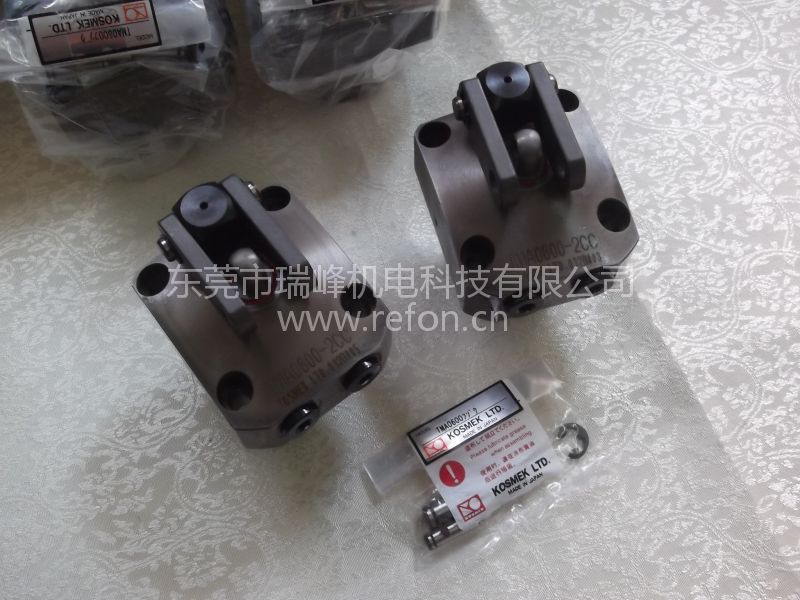

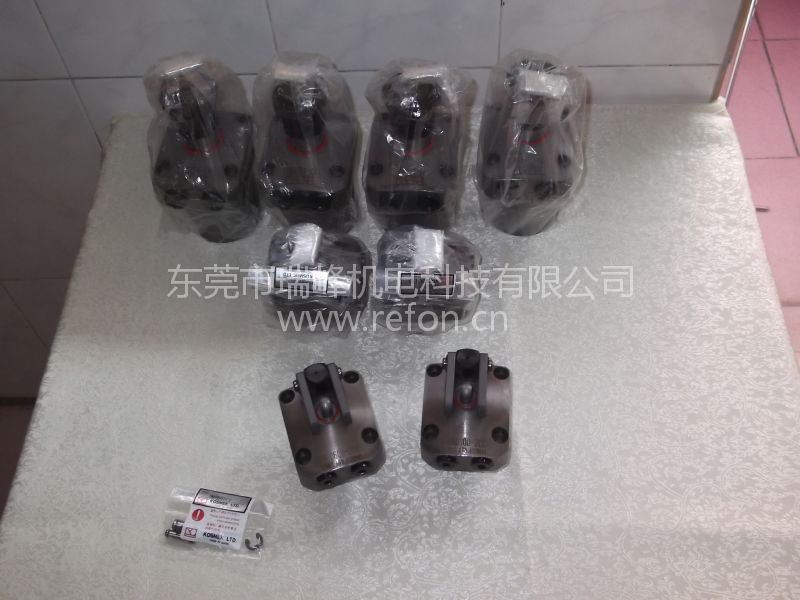

详细介绍 KOSMEK高世美高压杠杆油缸TMA0600-2CC、TMA0250、TMA0400、TMA1000、TMA1600、TMA2500、TMA3200
Hydraulic link clamp
油压杠杆式夹紧器
杠杆支点部位与本体呈一体化结构，使体积更加紧凑。
无需设计杠杆支点部位。
油压复动杠杆式夹紧器
Model TMA - 2
高压 (3 . 5~35MPa)
高能力 ・ 紧凑型
3 种压板夹紧方向可选
自配管方向观看， L： 左、 C：  中央、 R： 右。压板的安装方向可选择 3 个方向。
优异的防止冷却液侵入结构
通过采用专用的防尘设计，即使对高压冷却液也具有很高的密封性能。
通过使用高性能的耐腐蚀防尘材料，即使长期使用于氯系冷却液也不会降低其密封性能。
可以在板式连接型 ( 配管方式 ：C 型 ) 上直接安装带有排气功能的速度控制阀model BZT (由用户另行购买)。
型号表示：

规格

型号			TMA0250-2 □□	TMA0400-2 □□	TMA0600-2 □□	TMA1000-2 □□	TMA1600-2 □□	TMA2500-2 □□	TMA3200-2 □□
夹紧器面积		cm2	1.039	1.539	2.545	3.801	6.158	8.042	11.341
夹紧力 ( 计算公式)※1		kN	1.50 × P	F =   2.56 × P   L - 18.5	F =   4.81 × P   L - 21	F =   8.38 × P    L - 24.5	F =   16.63 × P   L - 30	F =  26.06 × P   L - 36	F =  44.91 × P   L - 44
			= L - 16
全行程		mm	20.5	23.5	26	29.5	35	41	49
夹紧行程		mm	17.5	20.5	23	26.5	32	38	46
行程余量		mm	3	3	3	3	3	3	3
夹紧器容量	夹紧时	cm3	2.1	3.6	6.6	11.2	21.6	33.0	55.6
	释放时	cm3	0.5	1.0	2.6	3.7	8.2	7.7	16.2
最高使用压力		MPa	35.0
最低动作压力※2		MPa	3.5
使用温度		℃	0~70
重量※3		kg	0.7	0.9	1.3	2.0	3.3	5.1	8.3

注意事项 ※1. F：夹紧力 (kN)、   P：供给油压 (MPa)、   L：活塞中心至夹紧点的距离 (mm)。
※2. 表示在无负荷条件下夹紧器动作的最低压力。
※3. 表示除压板外的，杠杆式夹紧器单体的重量。
