PASCAL帕斯卡螺纹油压工件支撑缸CSN00-L、CSN01-L、CSN03-L、CSN04-L、CSN06-L

品牌：日本PASCAL帕斯卡

规格型号：CSN00-L、CSN01-L、CSN03-L、CSN04-L、CSN06-L

性能简述：日本PASCAL帕斯卡原装进口螺纹油压工件支撑缸CSN00-L、CSN01-L、CSN03-L、CSN04-L、CSN06-L 油压升起型 型号表示 PASCAL油压支撑缸型号表示 规格参数 型 号 CSN00- □ CSN01- □ CSN03- □ CSN04- □

咨询热线： 15818598199
详细介绍 日本PASCAL帕斯卡原装进口螺纹油压工件支撑缸CSN00-L、CSN01-L、CSN03-L、CSN04-L、CSN06-L 油压升起型

型号表示
PASCAL油压支撑缸型号表示
规格参数

型  号		 CSN00- □ CSN01- □ CSN03- □ CSN04- □ CSN06- □
CSY00- □ ‒ CSY03- □ CSY04- □ CSY06- □
CSK00- □ CSK01- □ CSK03- □ CSK04- □ CSK06- □
工件支撑力
(油压为7MPa时) ※1		 CSN、CSK kN 2.5 1 3 4 7
CSY kN 3 ‒ 4 5.5 10
油缸容量 CSN、CSY cm3 0.6 0.4 0.8 1.2 2.0
CSK cm3 0.3 0.1 0.4 0.7 1.2


升起弹簧力 ※2		 L：标准型 CSN、CSK N   2~4   3~6
CSY N 2~4 ‒ 4~6 5~8
H：强力型 CSN、CSK N   3~6   5~8
CSY N 3~6 ‒ 5~8 6~11 8~14
支撑柱塞杆行程 mm 6.5 6 8 8 10
帽盖最大允许质量 kg   0.05   0.1
质  量 kg 0.2 0.2 0.3 0.4 0.7
本体推荐紧固扭矩 N･m 35~45 40~50 40~50 45~55 55~65

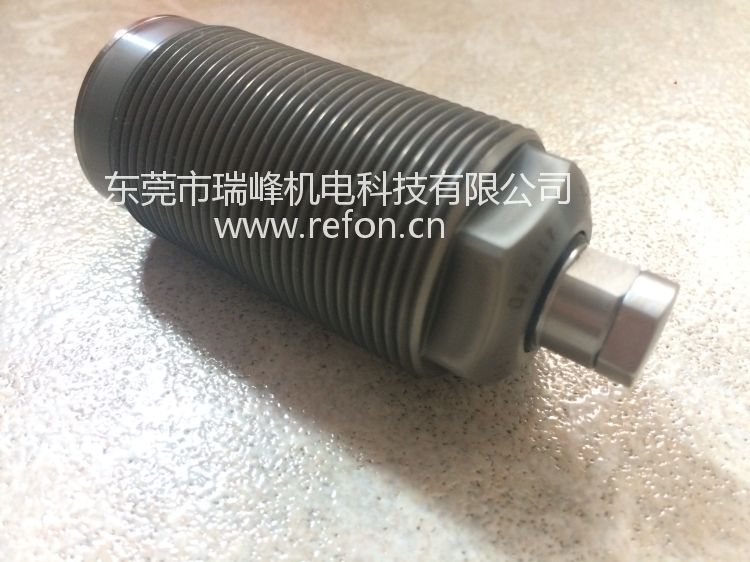

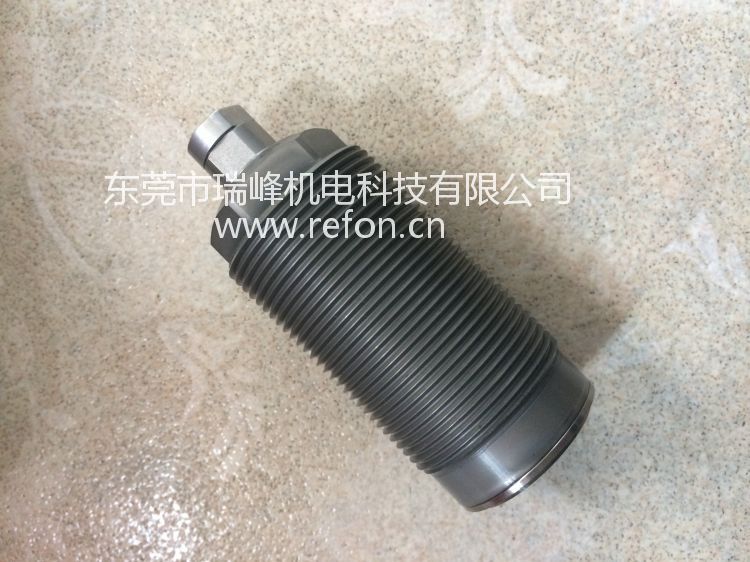

产品实拍图

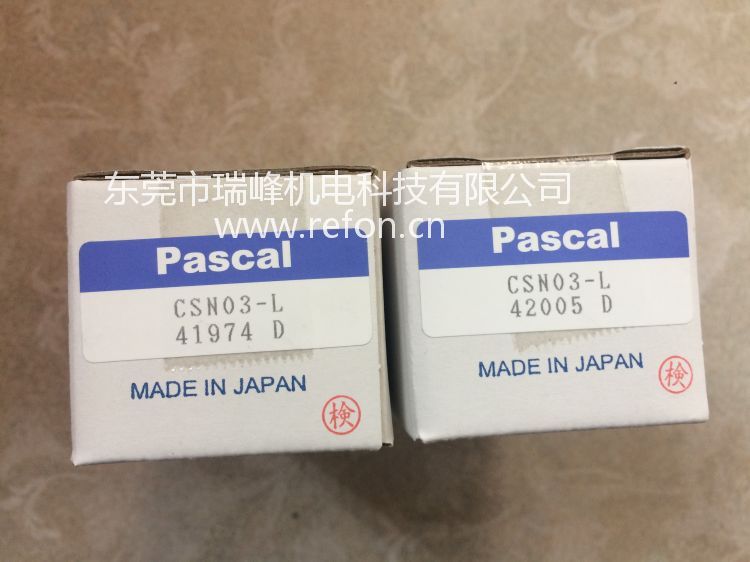

日本PASCAL帕斯卡CSN03-L外包装

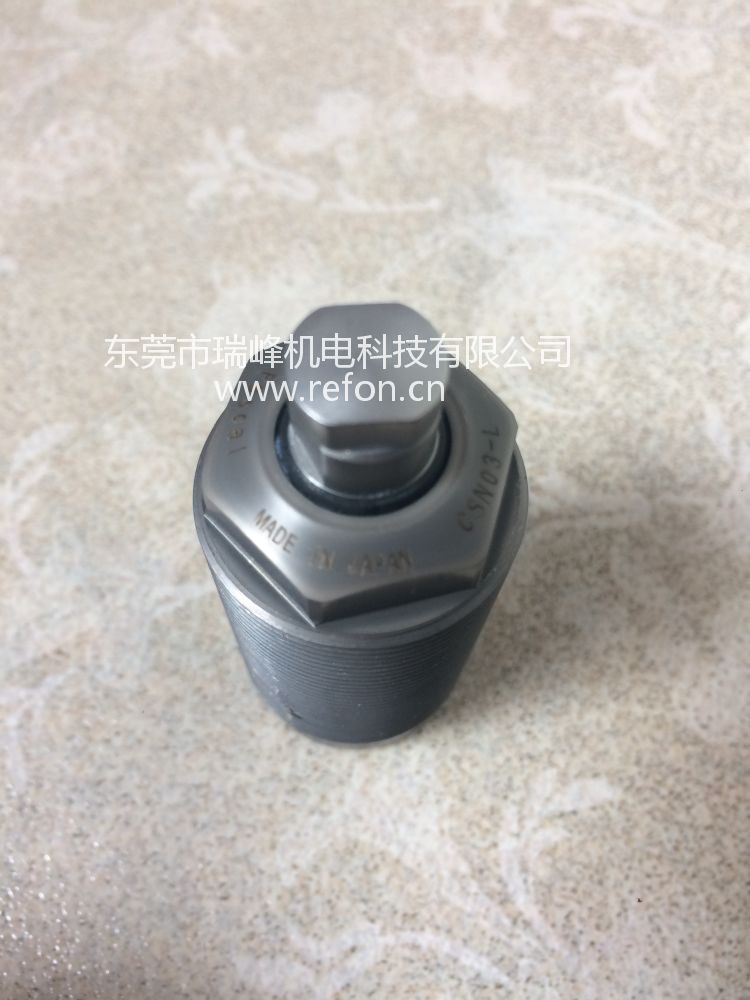

日本PASCAL帕斯卡支撑缸CSN03-L俯视图

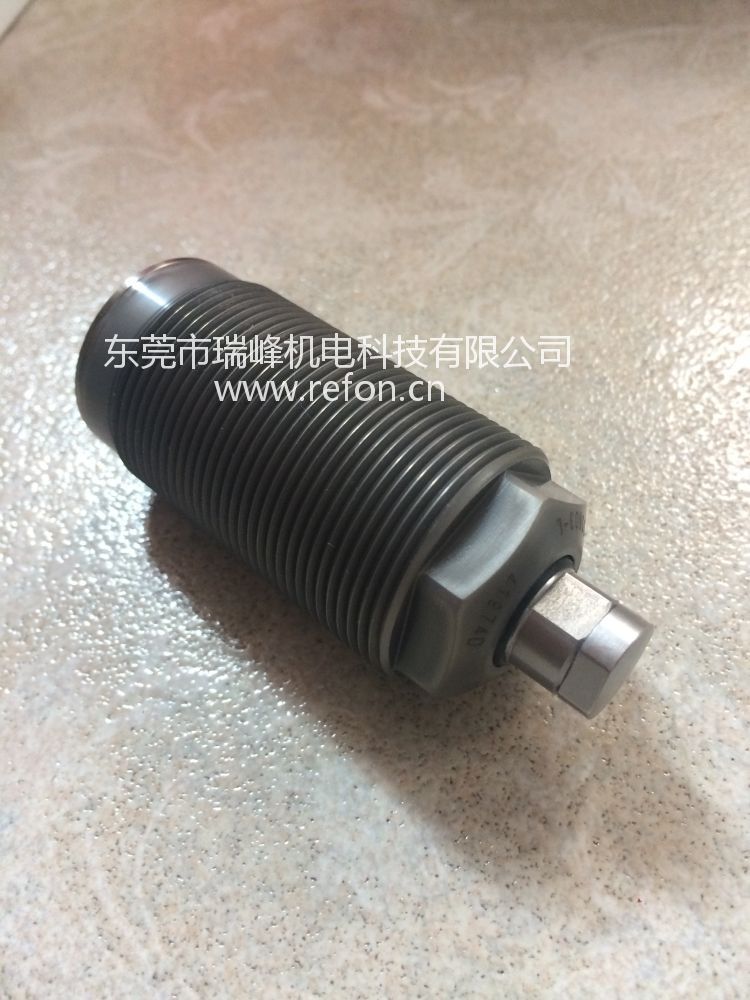

日本PASCAL帕斯卡支撑缸CSN06-L正面实拍图

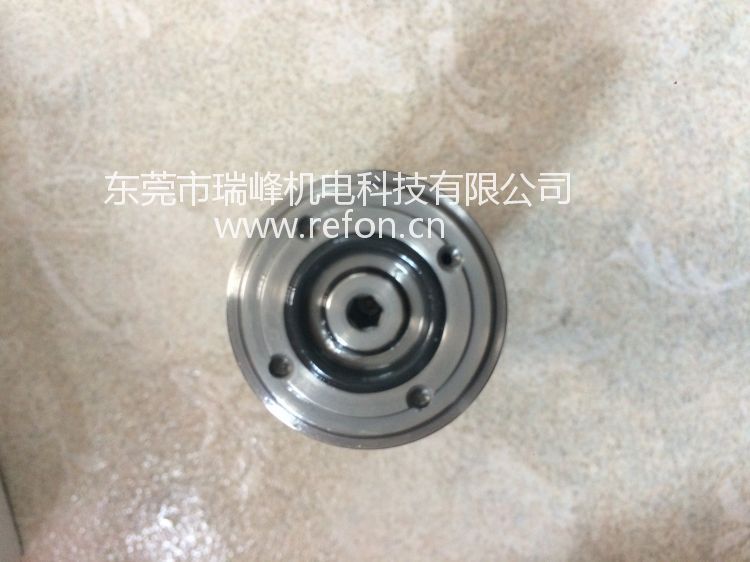

日本PASCAL帕斯卡工件支撑器CSN04-L底部实拍图
