PASCAL帕斯卡工件支撑器油压支撑缸CSU06-H、CSU10-H、CSU25-H

品牌：日本PASCAL帕斯卡

规格型号：CSU06-H、CSU10-H、CSU25-H

性能简述：PASCAL帕斯卡工件支撑器油压支撑缸CSU06-H、CSU10-H、CSU25-H

咨询热线： 15818598199
详细介绍 PASCAL帕斯卡工件支撑器油压支撑缸CSU06-H、CSU10-H、CSU25-H 上法兰 油压升起 支撑力加强型
型号表示
CSU06-H系列支撑缸型号说明
参数规格

型  号		 CSU□04 CSU□06 CSU□10 CSU□16 CSU□25
CST04 CST06 CST10 CST16 CST25
工件支撑力
(油压为7MPa时) ※1		 标准型 kN 5 7 10 16 25
支撑力加强型 kN 7 10 14 23 36

油缸容量		 CSU cm3 1.2 1.8 2.6 3.9 5.7
CST cm3 0.7 0.9 1.2 2.1 3.3


升起弹簧力 ※2
L：标准型		 标准型 N 3.0～4.1 4.3～8.1 5.3～10.8 5.5～10.8 6.9～13.2
支撑力加强型 N 4.5～6.0 5.0～11.0 8.0～17.0 9.0～17.0 11.0～20.0

H：强力型		 标准型 N 4.8～7.5 6.6～11.1 7.8～13.3 11.2～19.8 13.5～22.4
支撑力加强型 N 6.0～9.5 8.0～14.0 11.0～20.0 11.0～21.0 20.0～25.0
支撑柱塞杆行程 mm 8 12 12 16 16
帽盖最大允许质量 kg 0.15 0.2 0.2 0.3 0.3

质 量		 CSU kg 0.6 1.0 1.2 2.0 3.3
CST kg 0.5 0.9 1.1 1.8 3.1
安装螺栓推荐紧固扭矩 (强度分类12.9) N·m 7 7 7 12 29
实物拍摄图

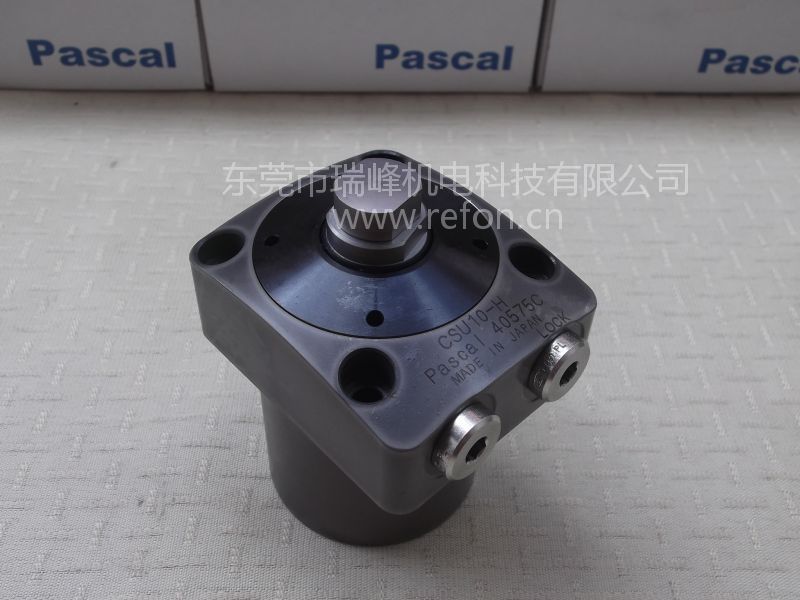

日本帕斯卡PASCAL支撑缸CSU06-H、CSU10-H铭牌

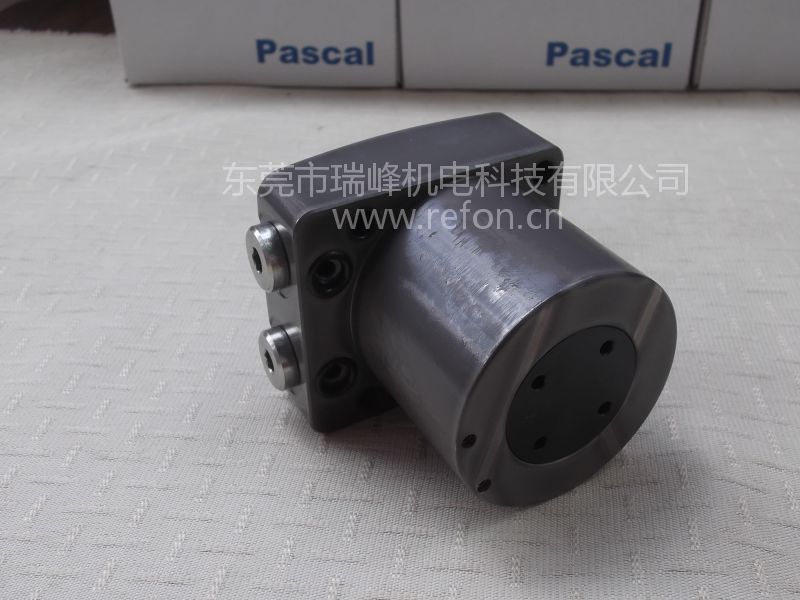

日本帕斯卡PASCAL支撑缸CSU25-H侧面

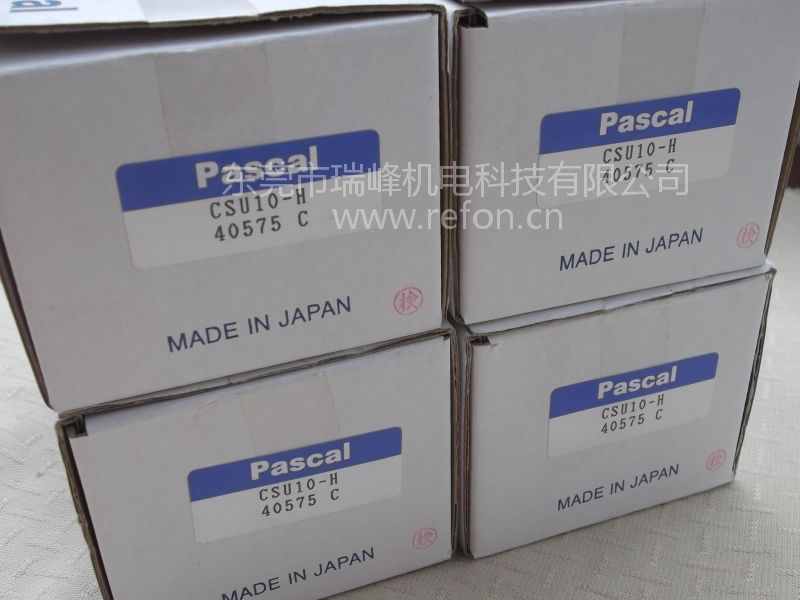

日本帕斯卡PASCAL支撑缸CSU10-H外包装
