详细介绍 日本PASCAL帕斯卡原装进口螺纹油压工件支撑器缸CSY00-L、CSY03-L、CSY04-L、CSY06-L 油压升起 热销款

型号表示


规格参数

型   号				CSY00- □	CSY01- □	CSY03- □	CSY04- □	CSY06- □
				CSK00- □	CSK01- □	CSK03- □	CSK04- □	CSK06- □
工件支撑力 (油压为7MPa时) ※1		CSY	kN	3	1.2	4	5.5	10
		CSK	kN	2.5	1	3	4	7
油缸容量		CSY	cm3	0.6	0.4	0.8	1.2	2.0
		CSK	cm3	0.3	0.1	0.4	0.7	1.2
升起弹簧力 ※2	L：标准型	CSY	N	2~4	2~4	4~6	5~8
		CSK	N		2~4		3~6
	H：强力型	CSY	N	3~6	3~6	5~8	6~11	8~14
		CSK	N		3~6		5~8
支撑柱塞杆行程		mm		6.5	6	8	8	10
帽盖最大允许质量		kg			0.05		0.1
质   量                                                               kg				0.2	0.2	0.3	0.4	0.7
本体推荐紧固扭矩		N･m		35~45	40~50	40~50	45~55	55~65

● 油压范围：2.5~7 MPa   ● 保证耐压：10.5 MPa   ● 使用环境温度：0~70 ℃   ● 使用流体：普通矿物油基液压油 (相当于ISO-VG32) ● 氯系切削液喷洒的环境下也可以使用。
※1：将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。 ※2：升起弹簧力表示支撑柱塞杆上升端~下降端的弹簧力。

气压检测器单元

推荐气压检测器	SMC制 ISA3-G系列
	CKD制 GPS2-05 、GPS3- E系列
推荐供给气压	0.1 MPa
推荐配管内径	ø4 mm
推荐配管总长	5 m以下

● 通向检测器的供给气压要向通气孔做配管，并使用通过5μm以 下过滤器的干燥空气。
● 为了防止切削液和铁屑等异物进入或粘附，气压检测器单元要 使用带针电磁阀进行控制，一直供给气压。
● 如按以上以外的条件进行使用，则有可能检测器不能正常检 测。详情请向技术中心咨询。如按以上以外的条件进行使用， 则有可能检测器不能正常检测。详情请向技术中心咨询。
● 关于检测器的设定方法请参照检测器厂家的使用说明书。
● 检测器的型号不同，升压时间与检测时的压力会不同，因此在 选定检测器时要注意。
● 使用1个气压检测器进行多个 (并列连接) 工件的接触确认时， 请在考虑气压检测器检测范围后再确定使用数量。
● 超过气压范围使用时，防尘密封部会产生漏气现象，从而导致 无法正确检测。
● 因气压而导致下降动作变慢时，请在下降动作时停止供气。

使用注意事项

● 工件重量如果太轻，支撑柱塞杆上升时升起弹簧力会上推工件，工件不能到位。重新调整工件重量或升起弹簧力，让在 工件完全到位的状态下才发生支撑力。

● 使用带单向阀的流量控制阀(进油节流)，调整支撑柱塞杆的上升动作时间在0.5秒以上。设定合理的柱塞上升动作时间能 防止工件接触不良和部品破损。
为了缩短支撑柱塞杆下降时间，请使用启流压力为0.05MPa以下的流量控制阀。
(选购的VCF01S型流量控制阀的启流压力为0.04MPa 。)
反弹产生间隙
支撑柱塞杆的上升速度太快则支撑柱塞杆接触到工件
后反弹，在与工件有间隙的状态下被锁紧，就不能确
切地支撑工件。

● 请避免以下使用方法。否则会导致套筒变形、支撑柱塞杆的动作不良及工件支撑力下降。 ×向支撑柱塞杆上施加偏心负荷。
×施加超过额定工件支撑力的负荷。
×锁定时转动支撑柱塞杆。

● 请使通气孔与大气相通。因为排气孔堵塞则支撑柱塞杆不能正常动作，所以一定要设置通气孔。切削油、切屑等能进入 通气孔时，请在不影响的地方进行配管。一旦切削油等进入工件支撑器内部则有可能发生生锈等问题。

 在切削液不影响的地方进行配管


● 进行空气清扫与工件接触确认(气压检测器)时，请使用通过5μm以下过滤器的干燥空气，并配管至通气孔。 请仅在换夹工件时进行空气清扫。   进行空气清扫时，支撑柱塞杆会上升。

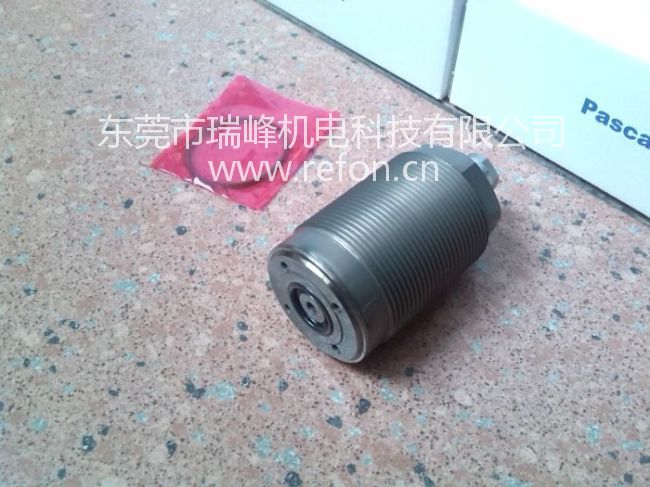

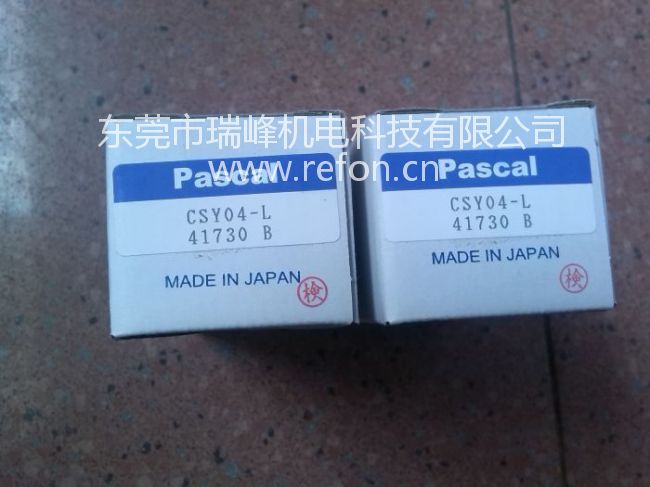

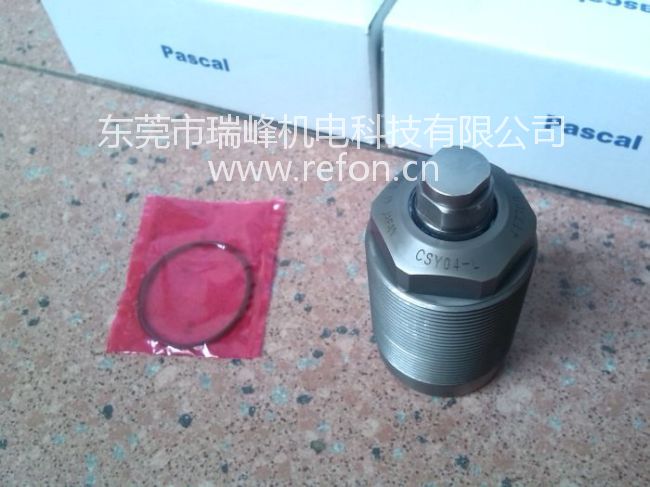

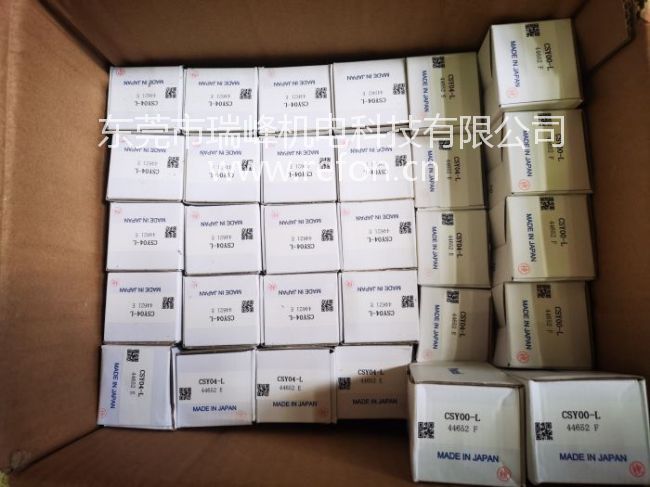

产品实拍图
