详细介绍 PASCAL帕斯卡浮动支撑缸工件支撑器CSK00-L、CSK01-L、CSK03-L、CSK04-L、CSK06-L 弹簧升起型 螺纹型

型    号				CSY00- □	‒	CSY03- □	CSY04- □	CSY06- □
				CSK00- □	CSK01- □	CSK03- □	CSK04- □	CSK06- □
工件支撑力 (油压为7MPa时) ※1		CSY	kN	3	‒	4	5.5	10
		CSK	kN	2.5	1	3	4	7
油缸容量		CSY	cm3	0.6	0.4	0.8	1.2	2.0
		CSK	cm3	0.3	0.1	0.4	0.7	1.2
升起弹簧力 ※2	L：标准型	CSY	N	2~4	‒	4~6	5~8
		CSK	N		2~4		3~6
	H：强力型	CSY	N	3~6	‒	5~8	6~11	8~14
		CSK	N		3~6		5~8
支撑柱塞杆行程		mm		6.5	6	8	8	10
帽盖最大允许质量		kg			0.05		0.1
质    量                                                                    kg				0.2	0.2	0.3	0.4	0.7
本体推荐紧固扭矩		N･m		35~45	40~50	40~50	45~55	55~65

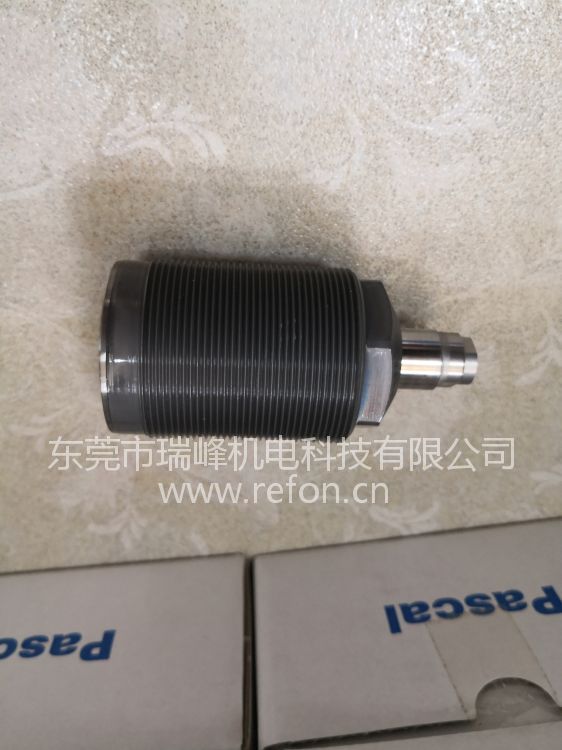

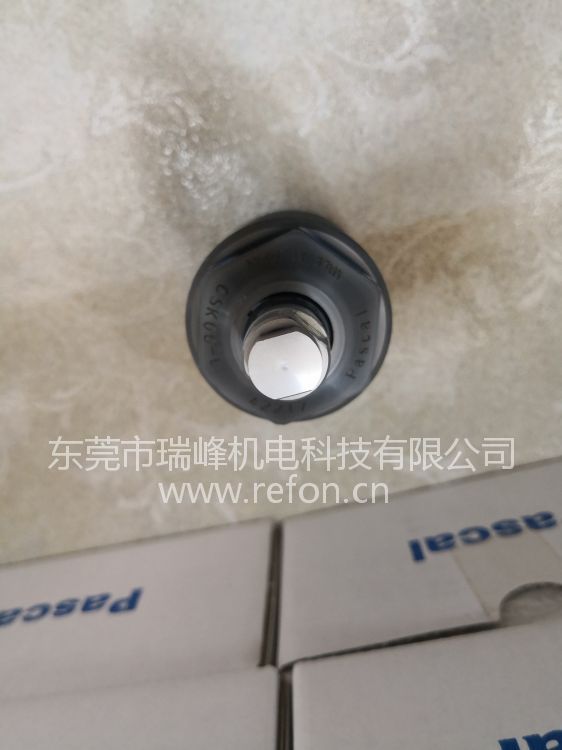

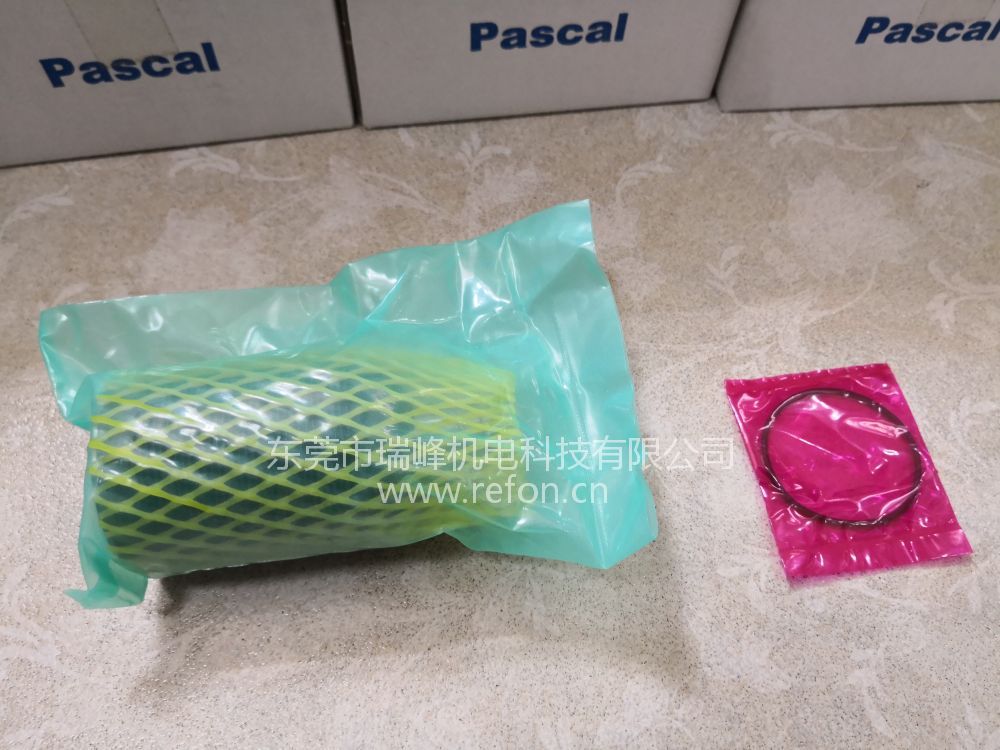

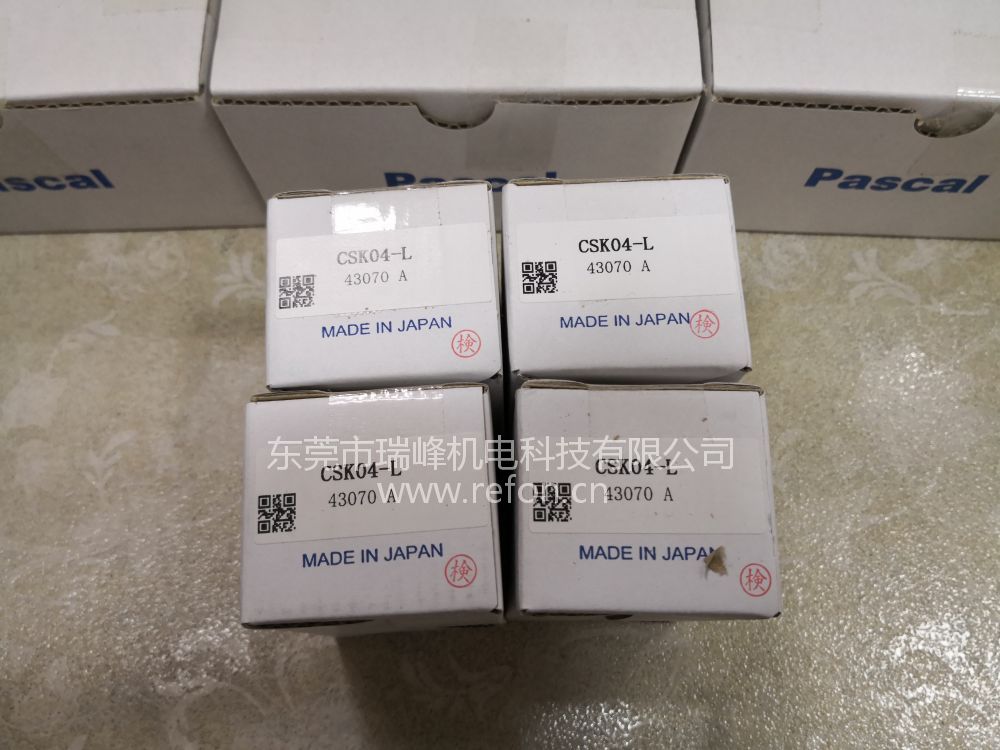

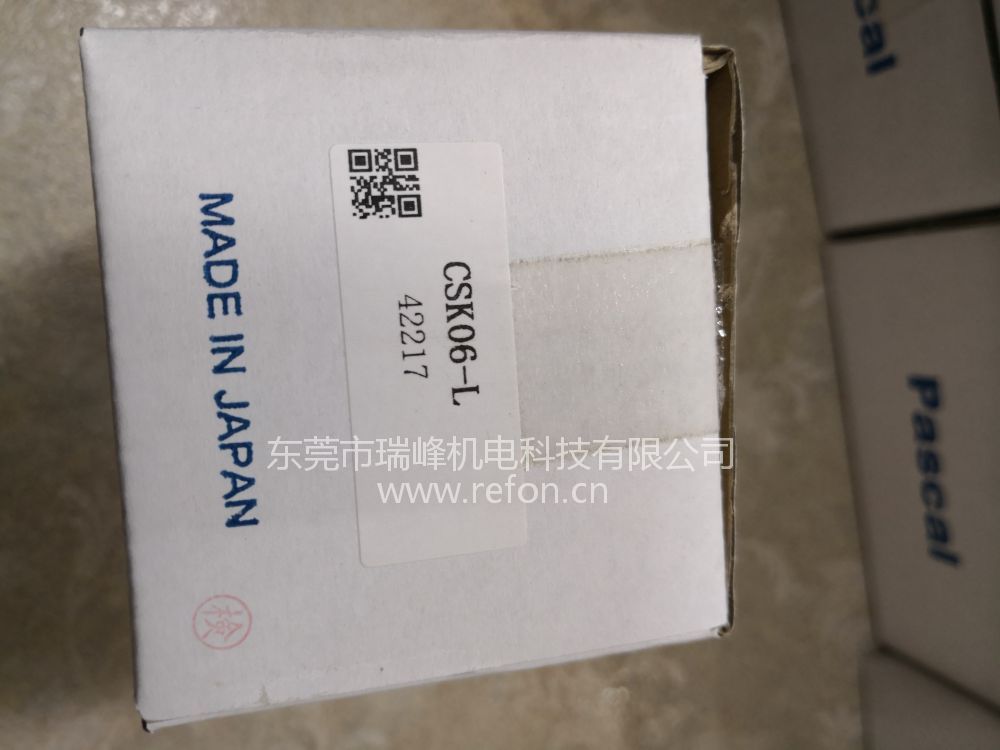

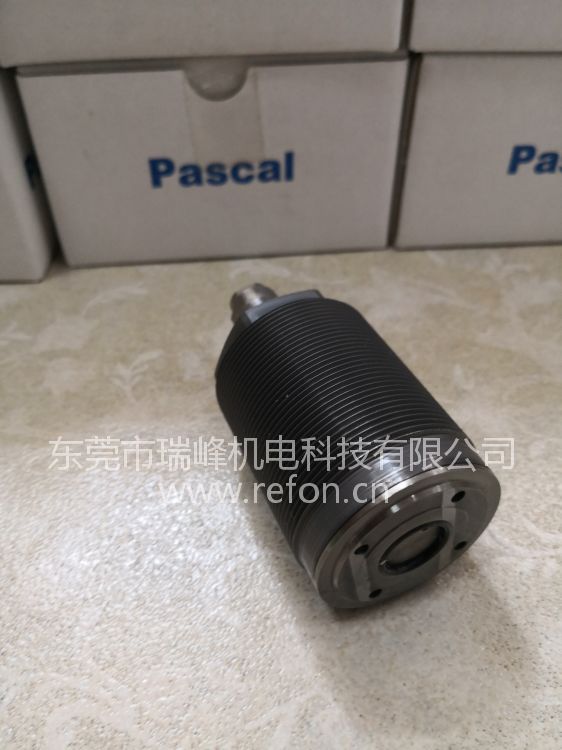

产品实拍图





● 避免以下使用方法。否则会导致套筒变形、支撑柱塞杆的动作不良及工件支撑力下降。
×向支撑柱塞杆上施加偏心负荷。
×施加超过额定工件支撑力的负荷。
×锁定时转动支撑柱塞杆。

● 请使通气孔与大气相通。因为排气孔堵塞则支撑柱塞杆不能正常动作，所以一定要设置通气孔。切削油、切屑等能进入 通气孔时，请在不影响的地方进行配管。一旦切削油等进入工件支撑器内部则有可能发生生锈等问题。

● 进行空气清扫时，请使用通过5μm以下过滤器的干燥空气，并配管至通气孔。
请仅在换夹工件时进行空气清扫。
