详细介绍 日本PASCAL帕斯卡株式会社原装进口油压工件支撑缸CST04-L、CST06-L、CST10-L、CST16-L、CST25-L
7MPa上法兰 弹簧升起 锥形套型
支撑油缸类型

型号表示

规格参数

型  号				CSU-H04	CSU-H06	CSU-H10	CSU-H16	CSU-H25
				CST04	CST06	CST10	CST16	CST25
工件支撑力 (油压为7MPa时) ※1		CSU-H	kN	7	10	14	23	36
		CST	kN	5	7	10	16	25
油缸容量		CSU-H	cm3	1.2	1.8	2.6	3.9	5.7
		CST	cm3	0.7	0.9	1.2	2.1	3.3
升起弹簧力 ※2	L：标准型	CSU-H	N	4.5～6.0	5.0～11.0	8.0～17.0	9.0～17.0	11.0～20.0
		CST	N	3.0～4.1	4.3～8.1	5.3～10.8	5.5～10.8	6.9～13.2
	H：强力型	CSU-H	N	6.0～9.5	8.0～14.0	11.0～20.0	11.0～21.0	20.0～25.0
		CST	N	4.8～7.5	6.6～11.1	7.8～13.3	11.2～19.8	13.5～22.4
支撑柱塞杆行程			mm	8	12	12	16	16
帽盖最大允许质量			kg	0.15	0.2	0.2	0.3	0.3
质 量		CSU-H	kg	0.6	1.0	1.2	2.0	3.3
		CST	kg	0.5	0.9	1.1	1.8	3.1
安装螺栓推荐紧固扭矩 (强度分类12.9)			N·m	7	7	7	12	29

● 油压范围：2.5～7 MPa ● 保证耐压：10.5 MPa ● 使用环境温度：0～70 ℃ ● 使用流体：普通矿物油基液压油 (相当于ISO-VG32)
● 氯系切削液喷洒的环境下也可以使用。
※1：将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。
※2：升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力。

油压 MPa	工件支撑力  kN
	CSU-H04	CSU-H06	CSU-H10	CSU-H16	CSU-H25
2.5	2.0	2.9	3.9	6.5	10.1
3.0	2.6	3.7	5.0	8.3	13.0
3.5	3.1	4.5	6.1	10.2	15.9
4.0	3.7	5.3	7.3	12.0	18.7
4.5	4.2	6.1	8.4	13.8	21.6
5.0	4.8	6.9	9.5	15.7	24.5
5.5	5.3	7.6	10.6	17.5	27.4
6.0	5.9	8.4	11.7	19.3	30.2
6.5	6.4	9.2	12.9	21.2	33.1
7.0	7.0	10.0	14.0	23.0	36.0

油压 MPa	工件支撑力  kN
	CST04	CST06	CST10	CST16	CST25
2.5	1.4	2.0	2.8	4.5	7.0
3.0	1.8	2.6	3.6	5.8	9.0
3.5	2.2	3.1	4.4	7.1	11.0
4.0	2.6	3.7	5.2	8.3	13.0
4.5	3.0	4.2	6.0	9.6	15.0
5.0	3.4	4.8	6.8	10.9	17.0
5.5	3.8	5.3	7.6	12.2	19.0
6.0	4.2	5.9	8.4	13.4	21.0
6.5	4.6	6.4	9.2	14.7	23.0
7.0	5.0	7.0	10.0	16.0	25.0

使用注意事项

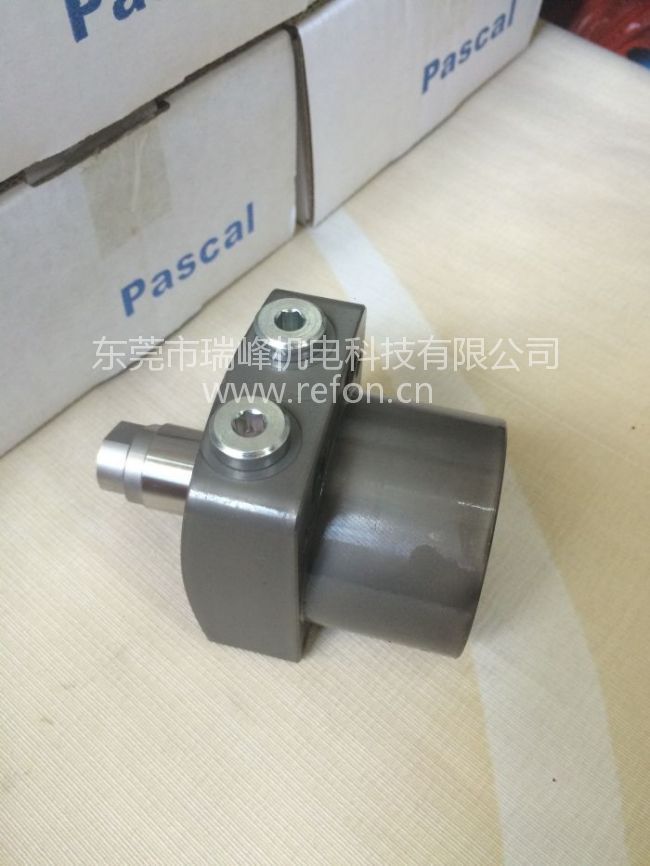

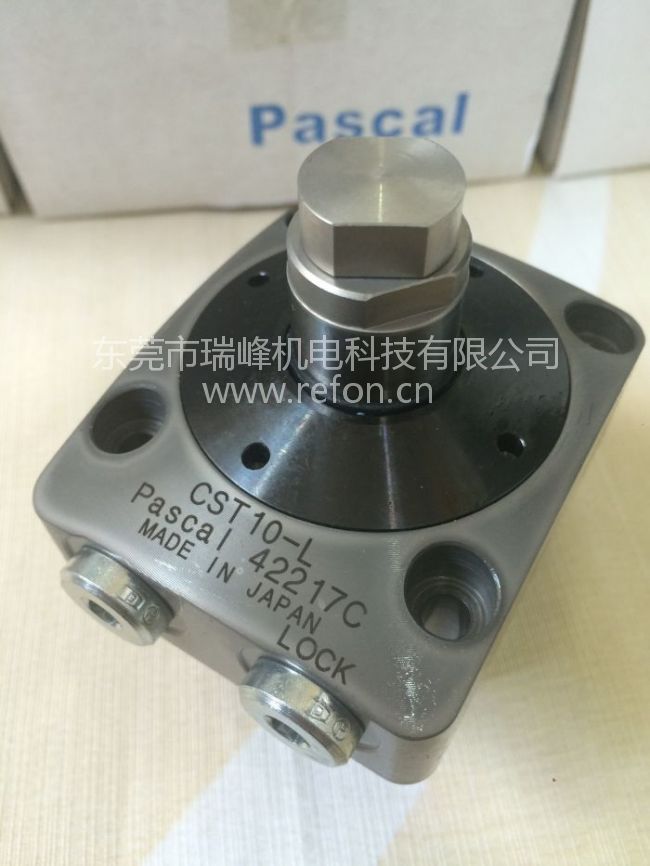

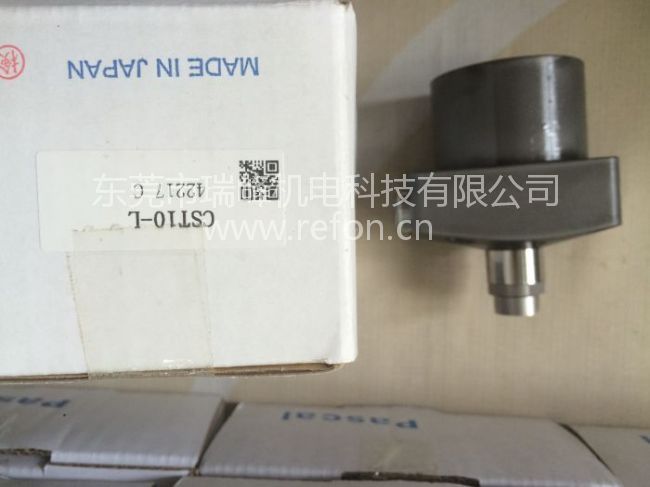

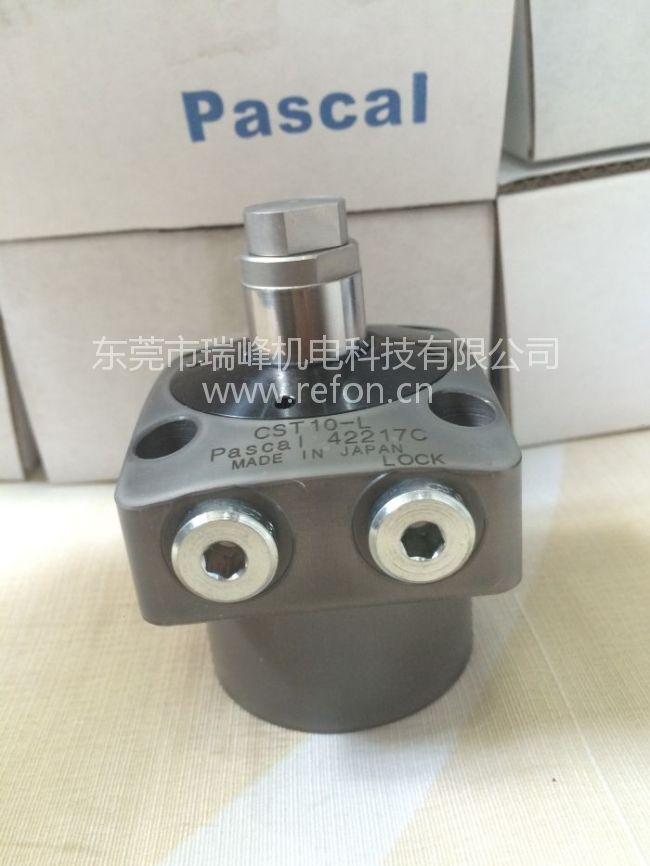

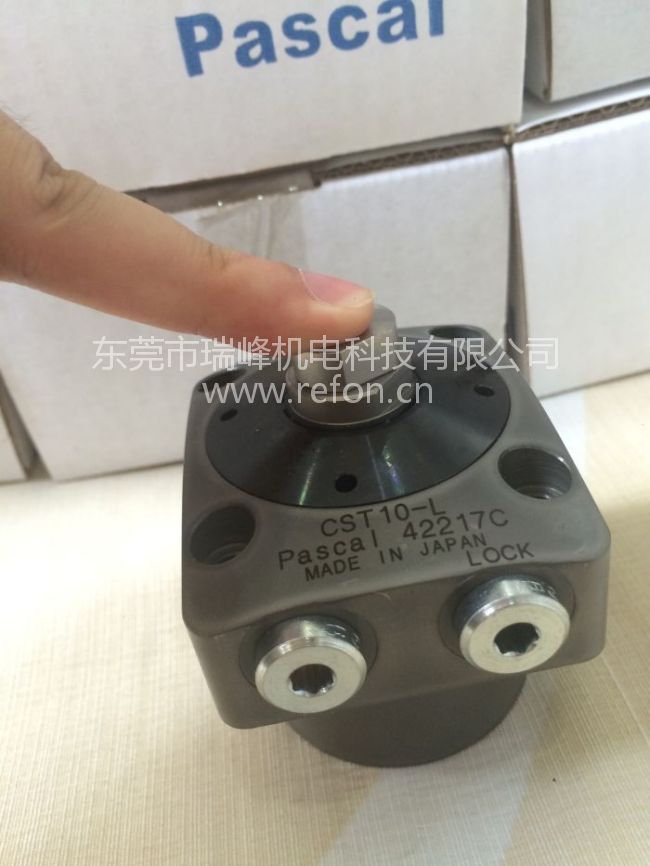

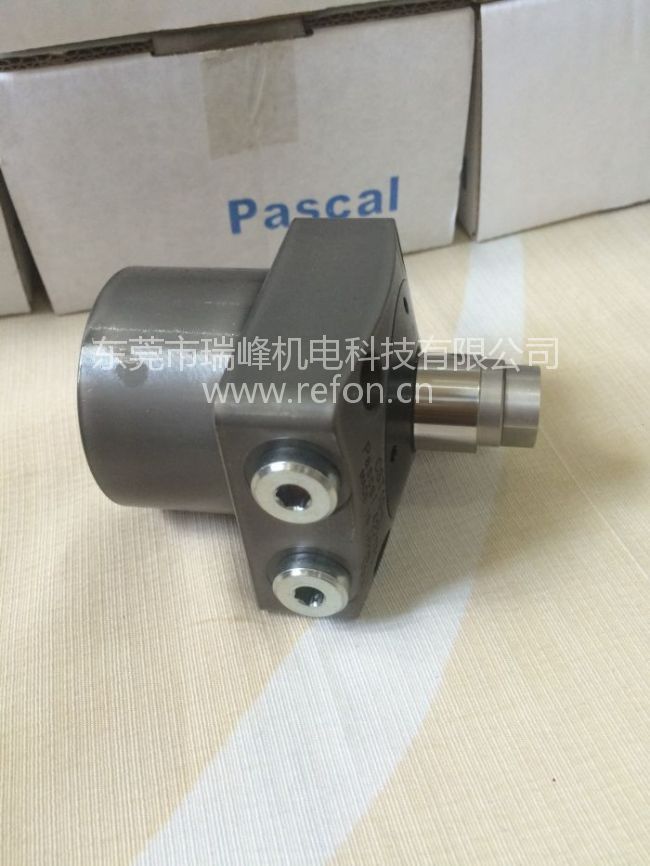

产品实物拍摄图
