详细介绍 日本PASCAL帕斯卡株式会社原装进口气动工件支撑缸CSS00-L、CSX02-L、CSS04-H、CSX05-L气动锁紧
型号表示

规格参数

型    号			CSS005	CSS00	CSS01	CSS02	CSS04	CSS05
			CSX005	CSX00	CSX01	CSX02	CSX04	CSX05
工件支撑力 ※1	气压为1MPa时                kN		0.5	0.8	1.3	1.9	3.5	5.0
	气压为0.5MPa时             kN		0.19	0.3	0.5	0.7	1.3	1.9
气缸容量	CSS	cm3	0.7	1.1	1.7	2.6	4.2	6.2
	CSX	cm3	0.5	0.8	1.3	2.2	3.6	4.6
升起弹簧力 ※2	L：标准型	N	1~2	1~2	1~2	1~2	2~4	4~7
	H：强力型	N	2~3	2~3	2~3	2~3	3~6	6~11
支撑柱塞杆行程	mm		6.5	6.5	6.5	8	8	8
帽盖最大允许质量	kg				0.05
质    量                                                                kg			0.1	0.2	0.3	0.4	0.8	1.1
本体推荐紧固扭矩	N · m		20~25	35~45	40~50	45~55	55~65	80~90

● 气压范围：0.4~1 MPa    ● 保证耐压：1.5 MPa    ● 使用环境温度：0~70 ℃    ● 使用流体：空气 (※3)    ● 供油：不需要
● 氯系切削液喷洒的环境下也可以使用。
● 无气压检测器规格。
※1：将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。 ※2：升起弹簧力表示支撑柱塞杆上升端~下降端的弹簧力。
※3：请使用通过5μm以下过滤器的干燥空气。

气压 MPa	工件支撑力    kN
	CSS005	CSS00	CSS01	CSS02	CSS04	CSS05
	CSX005	CSX00	CSX01	CSX02	CSX04	CSX05
0.4	0.13	0.2	0.3	0.5	0.9	1.3
0.5	0.19	0.3	0.5	0.7	1.3	1.9
0.6	0.25	0.4	0.7	1.0	1.7	2.5
0.7	0.31	0.5	0.8	1.2	2.2	3.1
0.8	0.38	0.6	1.0	1.4	2.6	3.8
0.9	0.44	0.7	1.1	1.7	3.1	4.4
1.0	0.5	0.8	1.3	1.9	3.5	5.0

负荷 kN	变形量    μm
	CSS005	CSS00	CSS01	CSS02	CSS04	CSS05
	CSX005	CSX00	CSX01	CSX02	CSX04	CSX05
0	0.0	0.0	0.0	0.0	0.0	0.0
0.5	8.5	7.5	5.4	3.9	3.3	2.0
1.0			10.8	7.9	6.6	4.0
1.5				11.8	9.9	6.0
2.0					13.1	8.0
2.5					16.4	10.0
3.0					19.7	12.0
3.5					23.0	14.0
4.0						16.0
4.5						18.0
5.0						20.0

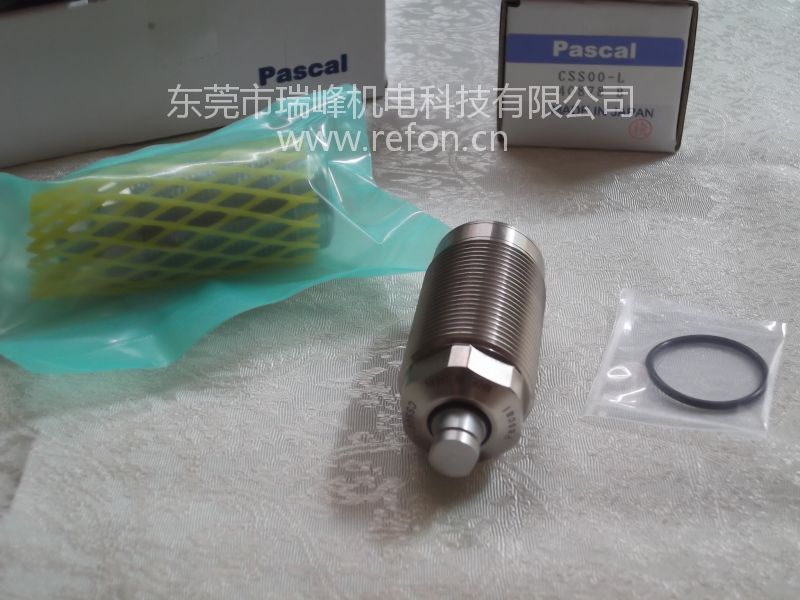

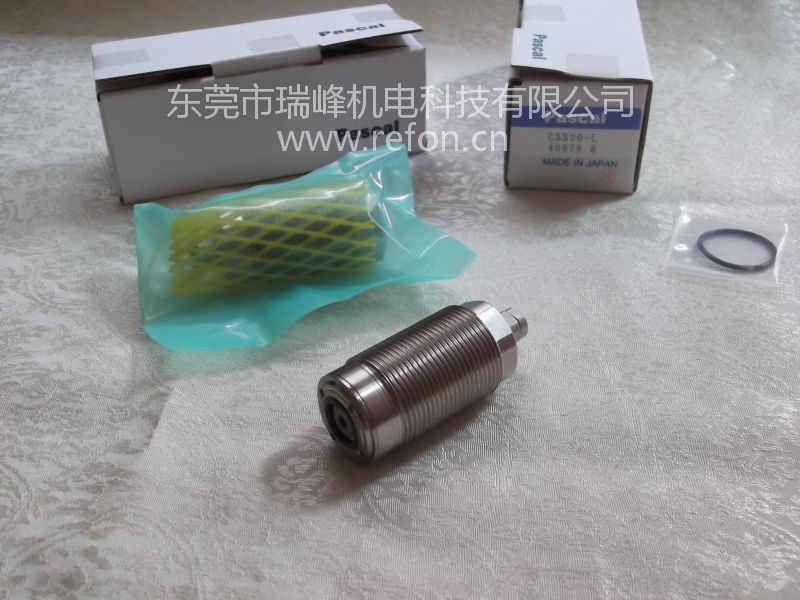

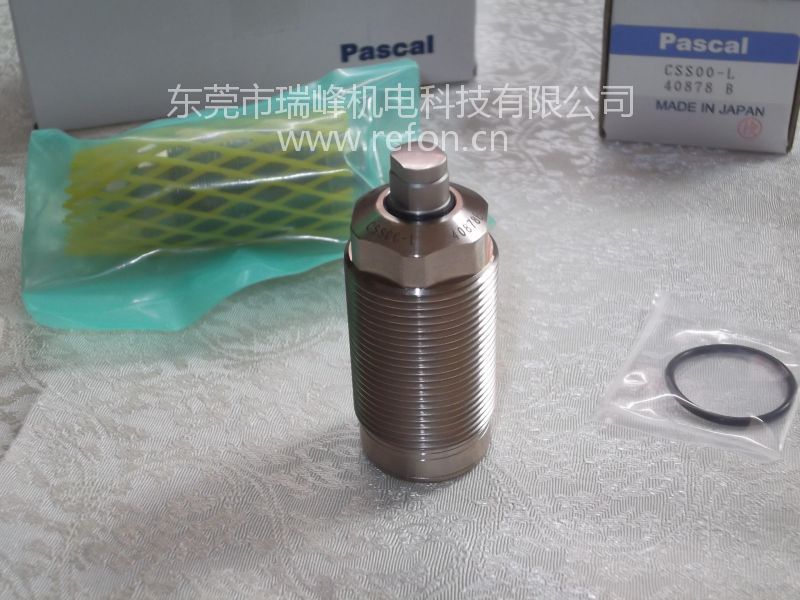

产品实拍图
