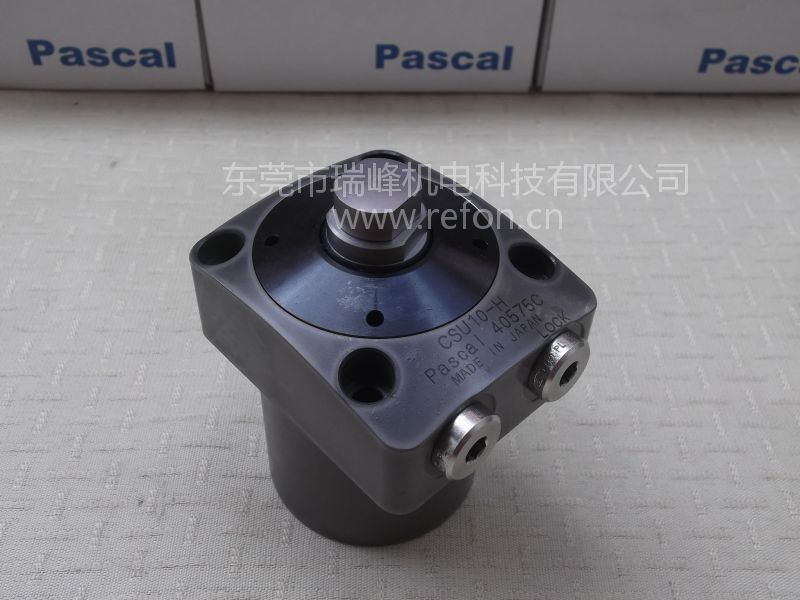

详细介绍 PASCAL帕斯卡油压支撑缸CSU04-L、CSU06-L、CSU10-L、CSU16-L、CSU25-L 7MPa上法兰油压升起锥形套型
PASCAL帕斯卡工件支撑器CSU04-H、CSU06-H、CSU10-H、CSU16-H、CSU25-H 7MPa上法兰 油压升起 支撑力加强型
PASCAL帕斯卡支撑缸支撑力加强型新型号CSU-H04、CSU-H06、CSU-H10、CSU-H16、CSU-H25 7MPa上法兰 油压升起




型  号				CSU□04	CSU□06	CSU□10	CSU□16	CSU□25
				CST04	CST06	CST10	CST16	CST25
工件支撑力 (油压为7MPa时) ※1		标准型	kN	5	7	10	16	25
		支撑力加强型	kN	7	10	14	23	36
油缸容量		CSU	cm3	1.2	1.8	2.6	3.9	5.7
		CST	cm3	0.7	0.9	1.2	2.1	3.3
升起弹簧力 ※2	L：标准型	标准型	N	3.0～4.1	4.3～8.1	5.3～10.8	5.5～10.8	6.9～13.2
		支撑力加强型	N	4.5～6.0	5.0～11.0	8.0～17.0	9.0～17.0	11.0～20.0
	H：强力型	标准型	N	4.8～7.5	6.6～11.1	7.8～13.3	11.2～19.8	13.5～22.4
		支撑力加强型	N	6.0～9.5	8.0～14.0	11.0～20.0	11.0～21.0	20.0～25.0
支撑柱塞杆行程			mm	8	12	12	16	16
帽盖最大允许质量			kg	0.15	0.2	0.2	0.3	0.3
质 量		CSU	kg	0.6	1.0	1.2	2.0	3.3
		CST	kg	0.5	0.9	1.1	1.8	3.1
安装螺栓推荐紧固扭矩 (强度分类12.9)			N·m	7	7	7	12	29

● 油压范围：2.5～7 MPa ● 保证耐压：10.5 MPa ● 使用环境温度：0～70 ℃ ● 使用流体：普通矿物油基液压油 (相当于ISO-VG32)
● 氯系切削液喷洒的环境下也可以使用。
※1：将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。
※2：升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力。




使用座垫式配管时，可以在G螺纹接口安装选购件流量控制阀model VCF，或排气阀model VCE。
使用G螺纹配管时、要把G螺纹堵头拆下。( 不要拿下O形
圈，让其在安装面密封。) 关于G螺纹配管嵌入式接头→请参照412页。应在回路中设置流量控制阀及排气阀。

油压 MPa	工件支撑力  kN
	CSU04	CSU06	CSU10	CSU16	CSU25
	CST04	CST06	CST10	CST16	CST25
2.5	1.4	2.0	2.8	4.5	7.0
3.0	1.8	2.6	3.6	5.8	9.0
3.5	2.2	3.1	4.4	7.1	11.0
4.0	2.6	3.7	5.2	8.3	13.0
4.5	3.0	4.2	6.0	9.6	15.0
5.0	3.4	4.8	6.8	10.9	17.0
5.5	3.8	5.3	7.6	12.2	19.0
6.0	4.2	5.9	8.4	13.4	21.0
6.5	4.6	6.4	9.2	14.7	23.0
7.0	5.0	7.0	10.0	16.0	25.0

油压 MPa	工件支撑力  kN
	CSU-H04	CSU-H06	CSU-H10	CSU-H16	CSU-H25
2.5	2.0	2.9	3.9	6.5	10.1
3.0	2.6	3.7	5.0	8.3	13.0
3.5	3.1	4.5	6.1	10.2	15.9
4.0	3.7	5.3	7.3	12.0	18.7
4.5	4.2	6.1	8.4	13.8	21.6
5.0	4.8	6.9	9.5	15.7	24.5
5.5	5.3	7.6	10.6	17.5	27.4
6.0	5.9	8.4	11.7	19.3	30.2
6.5	6.4	9.2	12.9	21.2	33.1
7.0	7.0	10.0	14.0	23.0	36.0

工件接触力


设置工件时，工件将承受工件接触力 (升起弹簧力+气压产生的顶推力) 的作用。
升起弹簧力因行程而异。
请根据下列公式计算升起弹簧力。

升起弹簧力计算公式  Ps＝P1－（P1－P2）×D2/D1
model CSU06-LB型的使用行程为5 mm时
升起弹簧力 = 8.1－（8.1－4.3）× 5 / 12 = 6.5 (N)

工件接触力因气压而异。
请根据下列公式计算工件接触力。

工件接触力计算公式 P＝Ps＋η×Pa
model CSU06-LB型的使用行程为5 mm、气压为0.05 MPa时， 工件接触力 = 6.5 ＋ 200 × 0.05 = 16.5 (N)
P1 : 下降端的升起弹簧力 （N）
P2 : 上升端的升起弹簧力 （N） P2
D1 : 全行程 （mm） P1
D2 : 使用行程 （mm） D1
Ps : 升起弹簧力 （N）
η : 顶推系数 (参照下表)
Pa : 气压 （MPa）
P : 工件接触力 （N）

工件接触力因防尘密封的滑动阻力而存在偏差，计算值仅供参考。


型  号		CSU04-□B	CSU06-□B	CSU10-□B
升起弹簧力 N	L: 标准型	3.0 ～ 4.1	4.3 ～ 8.1	5.3 ～ 10.8
	H: 强力型	4.8 ～ 7.5	6.6 ～ 11.1	7.8 ～ 13.3
气压范围 MPa		0.03 ～ 0.1
支撑柱塞杆行程 mm		8	12	12
顶推系数η		180	200	310

升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力。
